ITBei einigen iPhone-Benutzern kann das Problem auftreten, dass bei ausgeschaltetem Bildschirm der Anruf nicht empfangen werden kann.
Im Moment gibt es nur wenige Lösungen, um zu beheben, dass das iPhone im Ruhezustand bei eingehenden Anrufen nicht reagiert.
Der allgemeine Reparaturprozess eines Reparaturtechnikers besteht darin, die Hauptplatine auszubauen, die PMU und die Basisband-CPU zu überprüfen und dann die fehlerhafte Komponente auszutauschen oder neu anzulöten.
Der gesamte Reparaturprozess ist kompliziert und schwierig.
Jetzt zeigt Ihnen das REWA LAB eine brandneue Lösung, die dieses Problem schnell und effizient behebt: das ‘Signalborgen’.
Problem

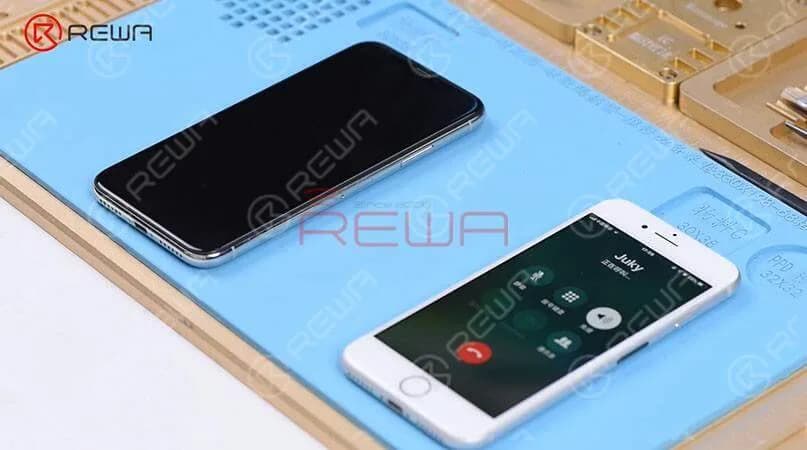

Hier haben wir ein iPhone X, das im Ruhezustand bei eingehenden Anrufen nicht reagiert. Als wir versuchten, die Sounds&Haptics-Funktion zu testen, war alles in Ordnung.
Bei eingeschaltetem Bildschirm haben wir das Telefon mit einem bekannten, guten Telefon angerufen. Die Tasten zum Ablehnen und Annehmen werden auf dem Bildschirm angezeigt.
Wenn wir jedoch den Bildschirm ausschalten, reagiert das Telefon überhaupt nicht. Dann haben wir die Power-Taste gedrückt, um den Bildschirm einzuschalten und wir können die eingehenden Anrufe auf dem Display sehen.
Diagnose
Daraus können wir schließen, dass relevante Schaltkreise des Basisband-Weckesignals gestört sein könnten. Also nahmen wir das Telefon auseinander, trennten den Akku ab, entfernten die Display-Baugruppe und nahmen die Hauptplatine heraus.

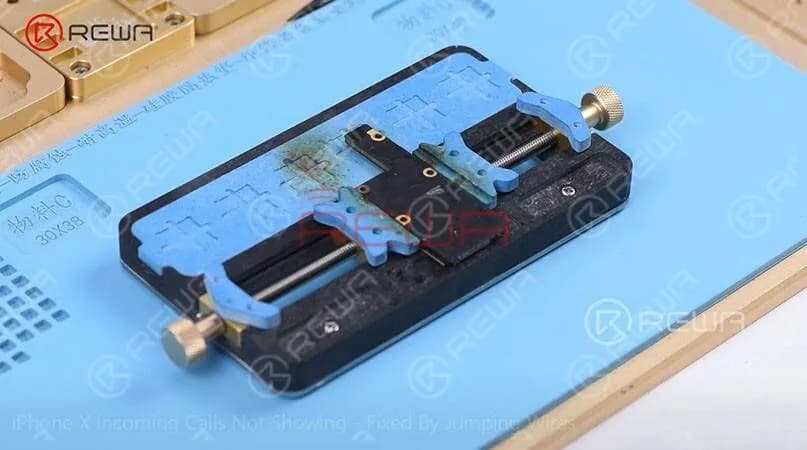

Im nächsten Schritt wird die Hauptplatine in den Platinenhalter eingesetzt und dann mit einer Heißluftpistole bei 200℃, Luftstrom 3 erhitzt, um den Wärmeableitungsaufkleber auf der Rückseite der Hauptplatine abzureißen.
Bestätigen Sie die Position des Signalfehlers

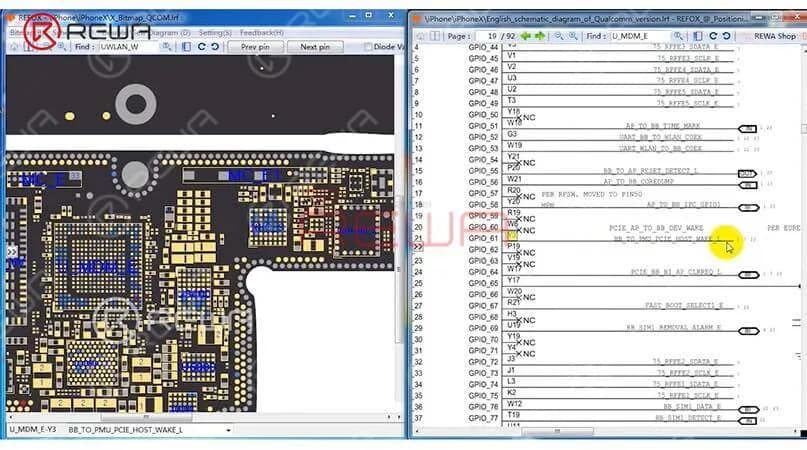

Wir können die Bitmap-Software öffnen in Refox und suchen Sie zuerst BB_TO_PMU_PCIE_HOST_WAKE_L.
Da die für das Wecksignal relevanten Schaltkreise möglicherweise ausgefallen sind, können wir versuchen, das Wecksignal von den für WiFi relevanten Schaltkreisen zu übernehmen.
Signal leihen durch Überspringen einer Leitung

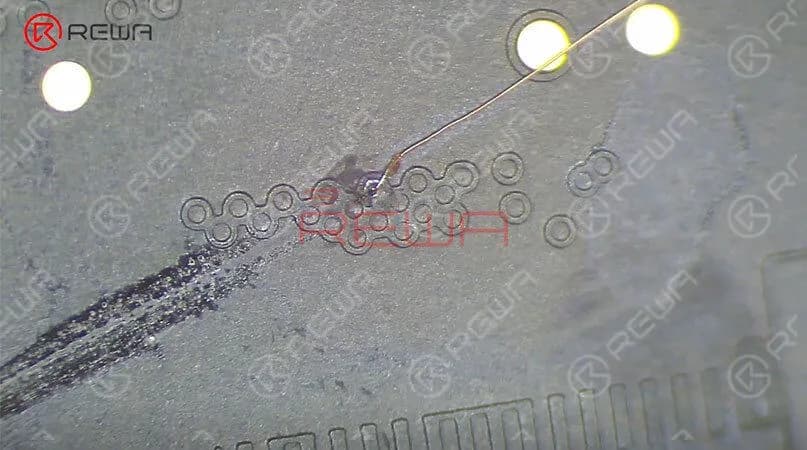

Dann müssen wir WLAN_TO_PMU_HOST_WAKE ausfindig machen. Der folgende Schritt besteht darin, PP101_E-1 (den Testpunkt des Basisband-Wake-Signals) mit PP7611_W-1 (dem Testpunkt des WiFi-Wake-Signals) zu verbinden, indem wir ein Kabel überbrücken.
Zuvor müssen wir die Isolierschicht auf den beiden Testpunkten abkratzen, dann etwas Lötpaste auf die beiden Klebepads auftragen und mit dem Lötkolben bei 365℃ erhitzen.
Im nächsten Schritt werden die beiden Bondpads mit Lötpaste verzinnt und PP101_E-1 und PP7611_W-1 mit 0,02 mm Kupferlackdraht verbunden.
Schließlich müssen wir den Draht mit der UV-härtenden Lötstoppmaske beschichten.
Zusammenbau und Test des Telefons

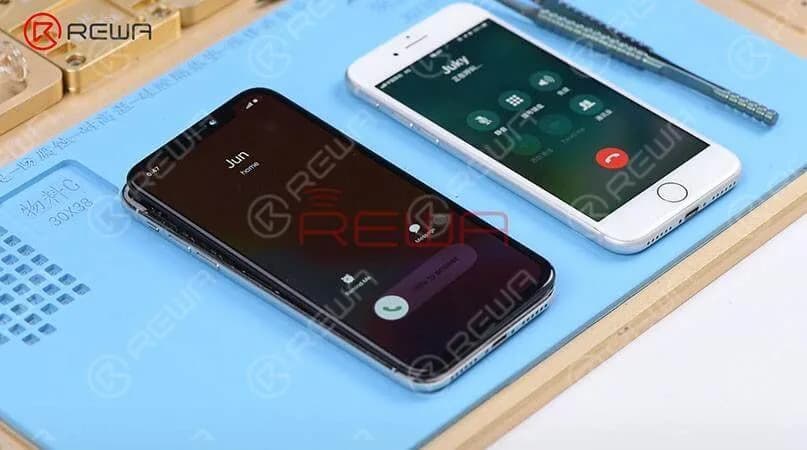

Jetzt können wir das Telefon zusammenbauen und testen. Wir haben die Hauptplatine installiert und die angezeigte Baugruppe angeschlossen, dann den Akku angeschlossen.
Dann drückten wir die Einschalttaste, um das Telefon einzuschalten und legten die SIM-Karte ein. Danach, bei ausgeschaltetem Bildschirm, haben wir erneut getestet. Und wir fanden, dass alles gut ging.
PS: Der Reparaturfall in diesem Blog bezieht sich auf die QCOM-Version, die als Referenz für die Intel-Version als Reparaturmethode dienen könnte.
