Wie kann ich das iPhone SE nicht aufladen?

Wenn Sie frustriert sind, weil sich Ihr iPhone SE nicht aufladen lässt, sind Sie nicht allein. Viele Benutzer haben mit diesem Problem zu kämpfen. Aber keine Sorge! In diesem Blog-Beitrag finden Sie eine umfassende Anleitung, die Ihnen helfen wird, das Problem zu lösen. Lesen Sie weiter, um schnelle Lösungen zu finden, mit denen Sie Ihr iPhone SE im Handumdrehen wieder aufladen können.

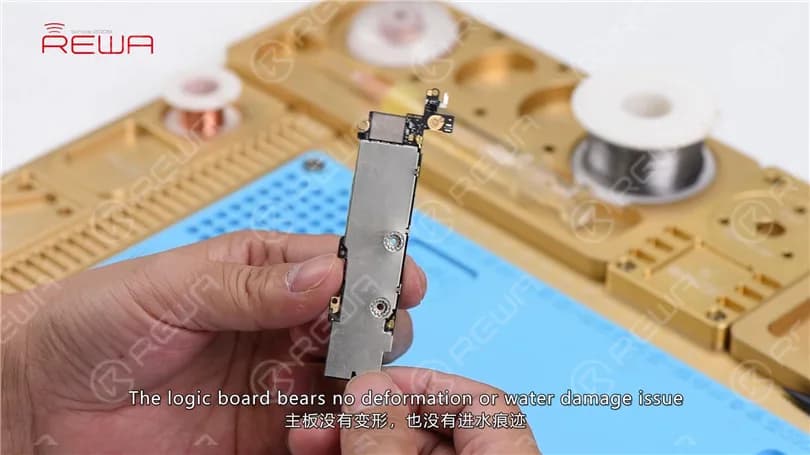

Führen Sie zunächst eine kosmetische Inspektion der Logikkarte durch. Die Logikkarte weist keine Verformungen oder Wasserschäden auf.

Als Nächstes werden wir das Telefon zusammenbauen und testen. Installieren Sie die Logikplatine und die Display-Baugruppe. Schließen Sie den Akku an und drücken Sie die Einschalttaste. Der Prozentsatz des Akkus wird in der oberen rechten Ecke als 10% angezeigt. Stecken Sie das Ladekabel ein. Der Blitz wird auf dem Bildschirm angezeigt. Nach 10 Minuten Ladezeit wird in der oberen rechten Ecke immer noch 10% angezeigt, was darauf hinweist, dass der Ladestromkreis nicht richtig funktioniert.

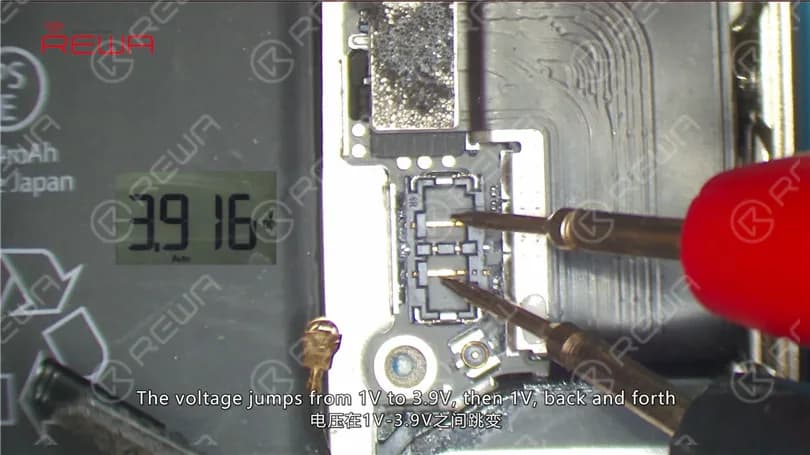

Schalten Sie das Multimeter in den Gleichspannungsmodus. Klemmen Sie zuerst die Batterie ab. Messen Sie dann am Batterieanschluss J2400. Die Spannung springt von 1V auf 3,9V, dann 1V hin und her, was bedeutet, dass die Ladespannung normal ist.

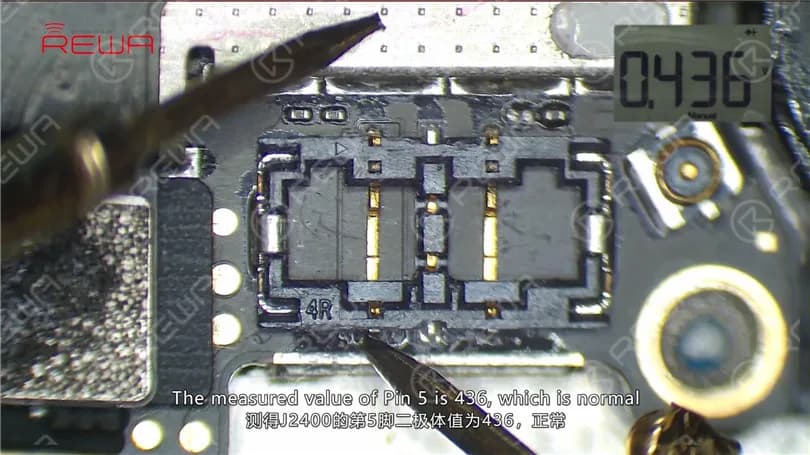

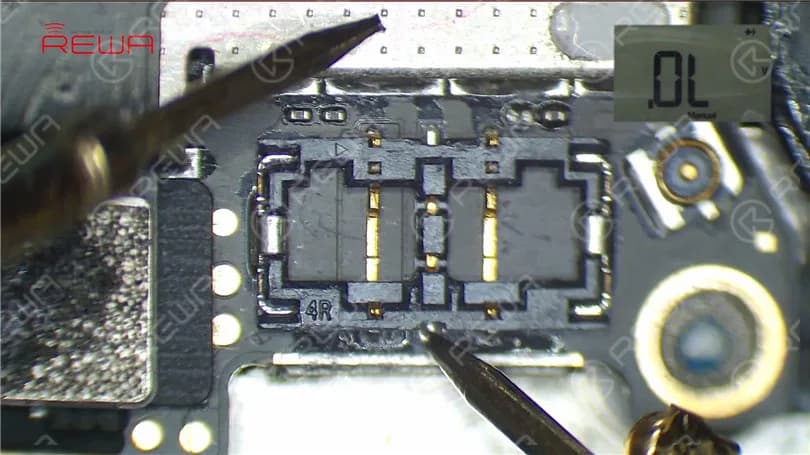

Trennen Sie das Ladekabel ab und entfernen Sie die Anzeigeeinheit. Führen Sie im Diodenmodus eine Messung an J2400 durch. Der gemessene Wert von Pin 5 ist 436, was normal ist. Der gemessene Wert von Pin 2 ist OL, was abnormal ist. Der Normalwert sollte bei 600 liegen. Demnach ist der relevante Schaltkreis von Pin 2 unterbrochen worden.

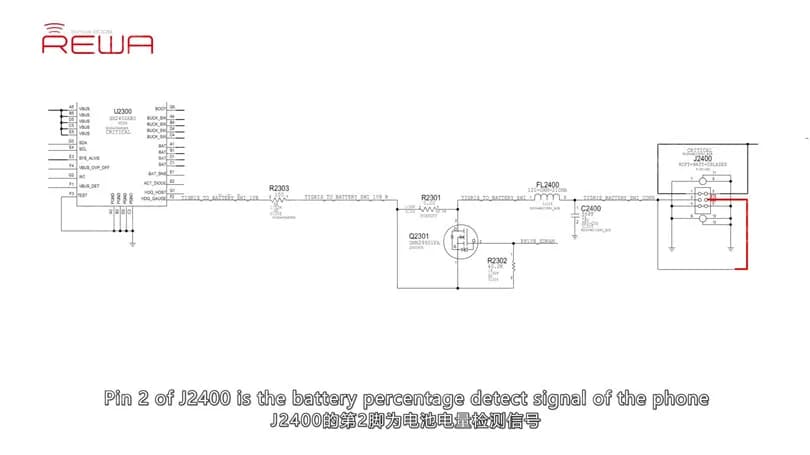

Pin 2 von J2400 ist das Signal zur Erkennung des Akkuprozentsatzes des Telefons, das über FL2400 mit Pin 3 von Q2301 verbunden ist. Die Schiene erstreckt sich bis zu Pin F2 von U2300 über Pin 1 von Q2301 und dann R2303. Auch bei unseren Messungen stellen wir fest, dass FL2400 fehlt.

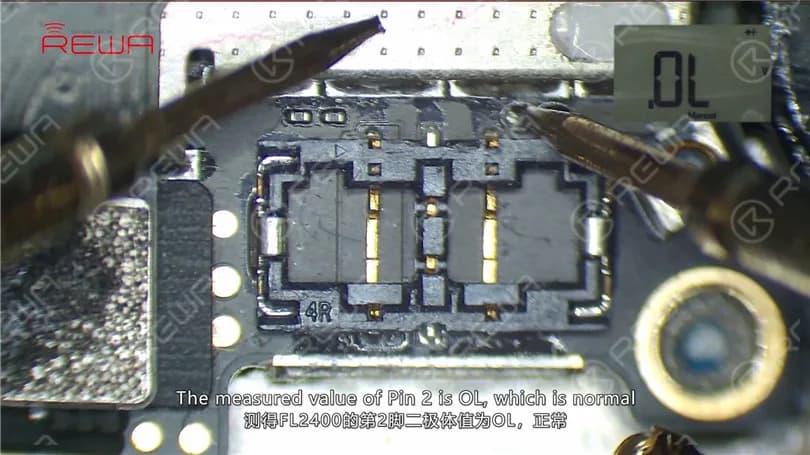

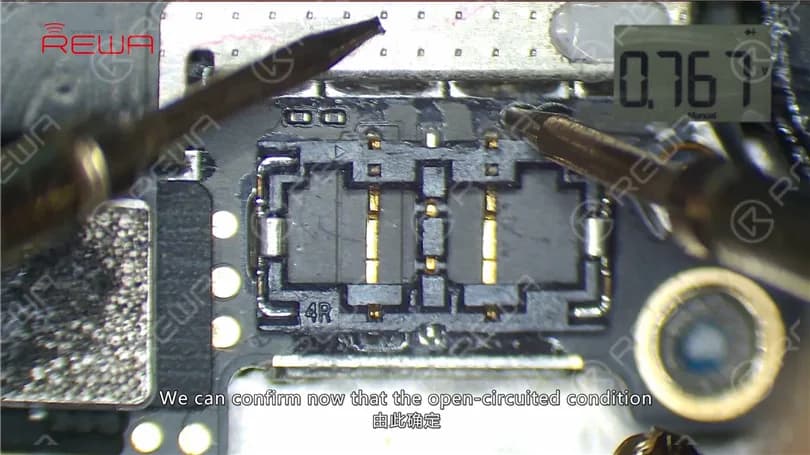

Fahren Sie mit der Diodenmessung an der Klebefläche fort. Der gemessene Wert von Pin 2 ist OL, was normal ist. Der Messwert von Pin 1 ist 767, was normal ist. Wir können nun bestätigen, dass der offene Stromkreis durch das Fehlen von FL2400 verursacht wird.

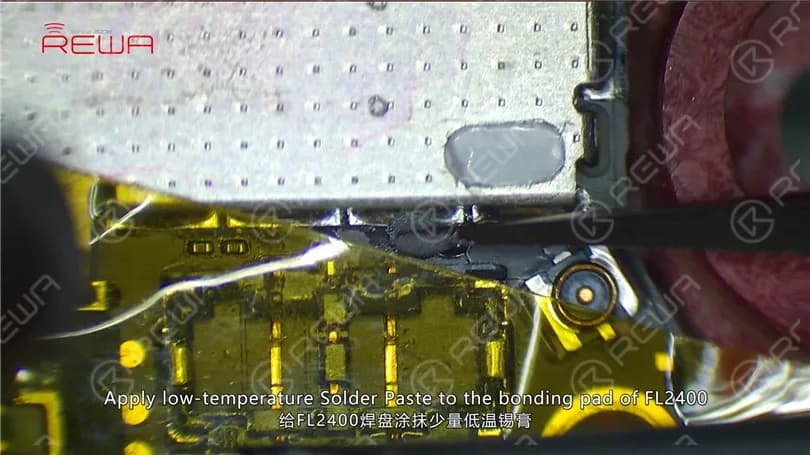

Da FL2400 eine gekoppelte Induktivität ist, können wir das Problem beheben, indem wir die beiden Stifte mit Lötpaste verbinden. Nehmen wir nun die Logikkarte heraus. Kleben Sie Hochtemperatur-Schutzband auf J2400. Tragen Sie Niedertemperatur-Lötpaste auf das Kontaktierungsfeld von FL2400 auf. Erhitzen Sie mit einer Heißluftpistole bei 240℃, Luftstrom 2. Verbinden Sie dann die beiden Pins mit geschmolzener Lötpaste. Warten Sie, bis die Logikkarte 5 Minuten abgekühlt ist. Anschließend mit PCB Cleaner reinigen.

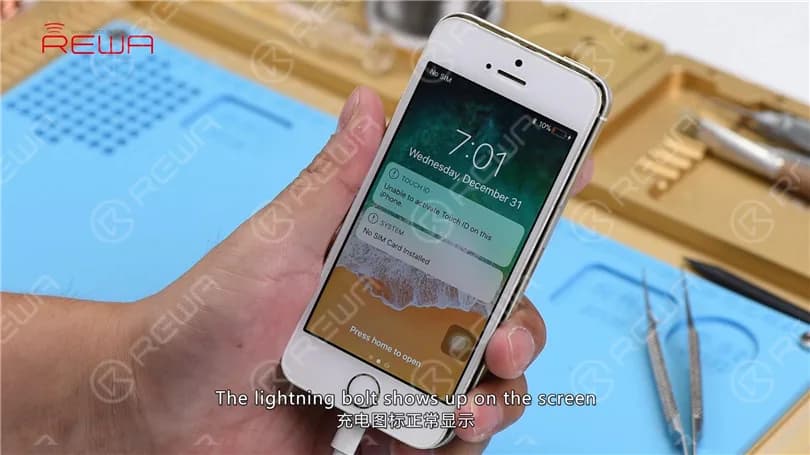

Jetzt können wir das Telefon zusammenbauen und testen. Bauen Sie die Logikplatine und das Display zusammen. Schließen Sie den Akku an und drücken Sie die Einschalttaste, um das Telefon einzuschalten. Das Telefon schaltet sich normal ein. Der Prozentsatz des Akkus wird in der oberen rechten Ecke als 26% angezeigt. Stecken Sie das Ladekabel ein. Der Blitz wird auf dem Bildschirm angezeigt. Nach einer Ladezeit von 3 Minuten wird in der oberen rechten Ecke ein Akkustand von 35% angezeigt. Störung behoben.
