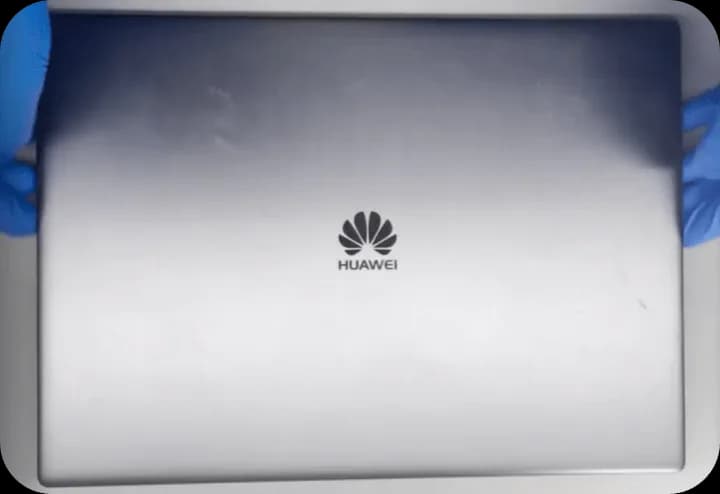

ITDas HUAWEI MateBook X Pro ist ein leistungsstarkes Notebook, das für sein schlankes Design und seine robuste Funktionalität bekannt ist. Manchmal kann es jedoch vorkommen, dass das Notebook bei normalem Gebrauch nicht mehr funktioniert. Dieser Leitfaden beschreibt die Fehlerbehebung und den Reparaturprozess für dieses Problem, insbesondere wenn kein Wasser- oder Sturzschaden erkennbar ist.
Defekt-Phänomen
Ein Kunde meldete, dass sein HUAWEI MateBook X Pro bei normalem Gebrauch nicht mehr funktioniert. Trotz vorangegangener Reparaturen in verschiedenen Geschäften blieb das Problem ungelöst. Der Laptop wies keine Anzeichen von Wasser- oder Sturzschäden auf.
Fehlersuche
Bevor Sie die Hauptplatine mit dem DC-Netzteil verbinden, sollten Sie den Zustand der Hauptplatine überprüfen, falls sie durch Wasser beschädigt wurde und ernstere Probleme verursacht.
(Kunden-Feedback nur für die Reparatur Referenz, müssen wir noch die richtige Reparatur-Prozess zu folgen).

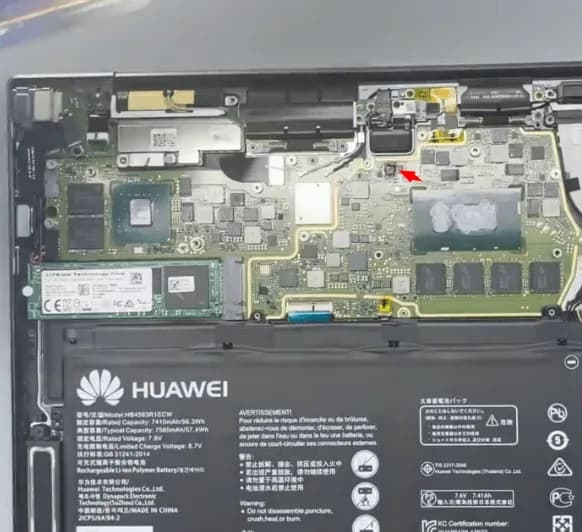

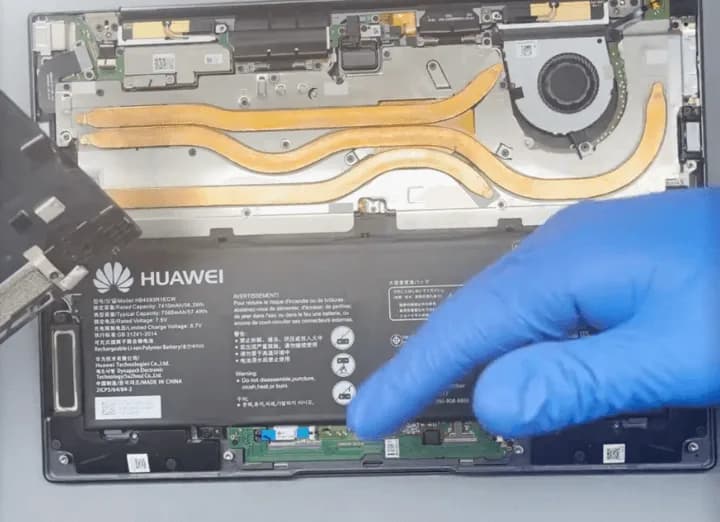

Nachdem wir die hintere Abdeckung entfernt haben, riecht es auf der Hauptplatine verbrannt.

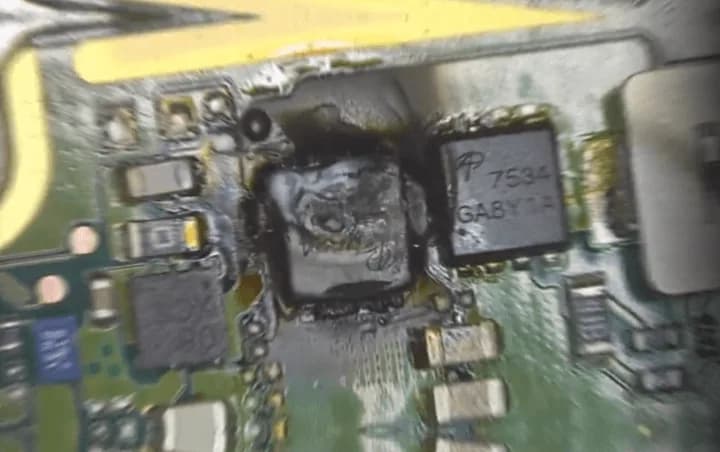

Nehmen Sie die Hauptplatine heraus und überprüfen Sie sie sorgfältig. Ein Chip ist stark verbrannt, wir können die Brandspuren direkt mit unseren Augen sehen.
Prüfen Sie unter dem Mikroskop, ob die Bauteile verbrannt und verkohlt sind.
- Der auf der linken Seite ist stark verkohlt, wir können ihn leicht mit einer Pinzette abziehen.
- Der auf der rechten Seite sieht auch schlecht aus, später müssen wir ihn neu anlöten.

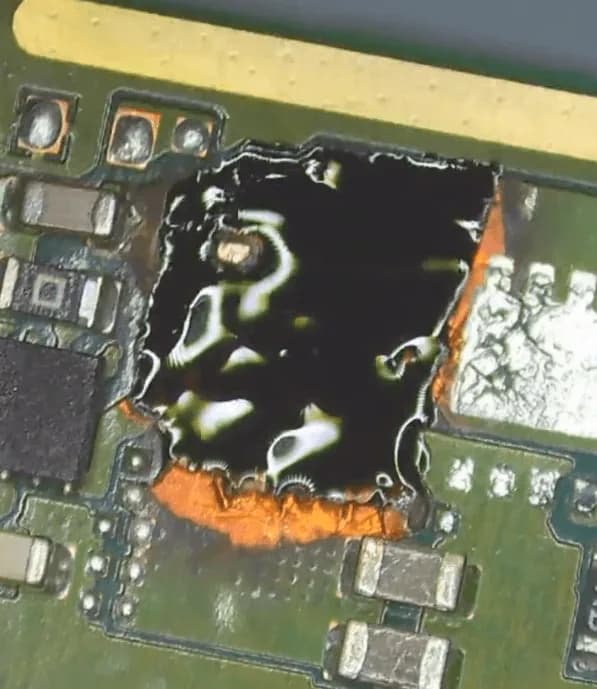

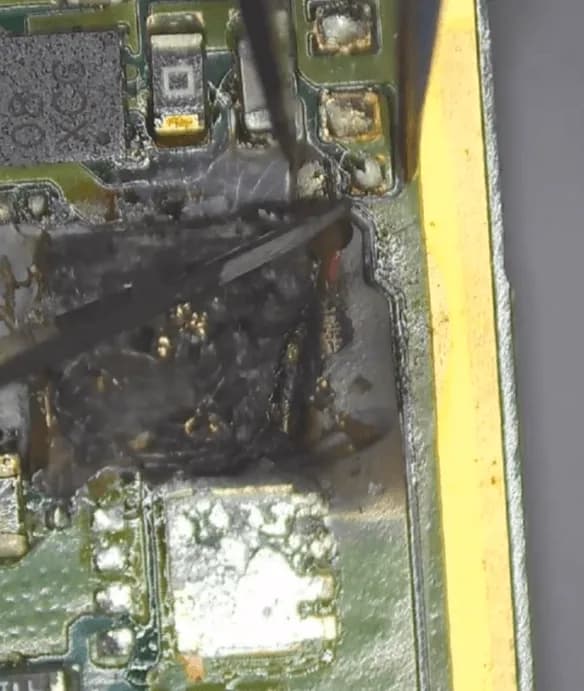

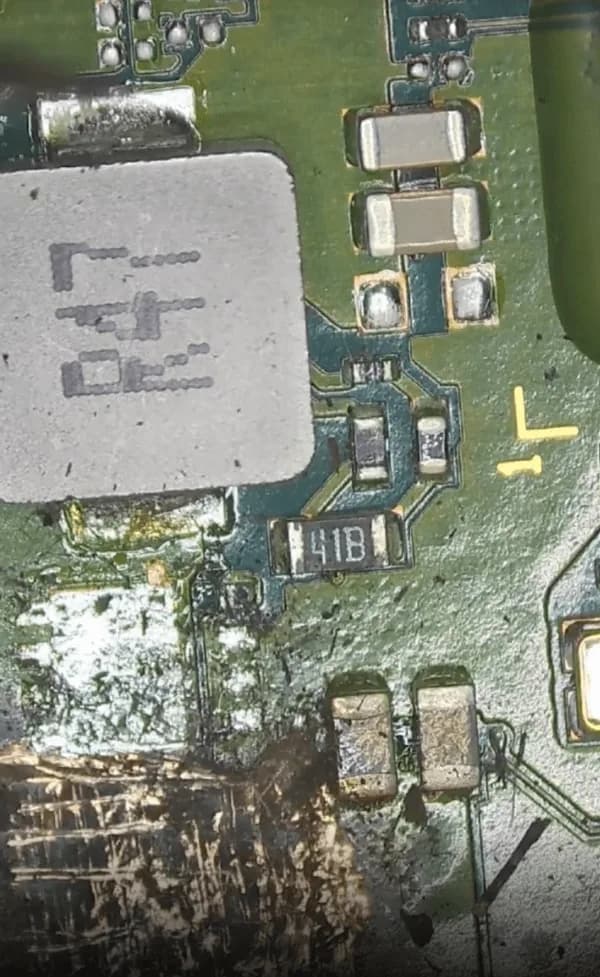

Nachdem wir die beiden Chips entfernt haben, sollten wir auch die verkohlte Leiterplatte vorsichtig mit einem Plastikmesser abschneiden. Die verkohlte Platine ist leitfähig, sobald sie mit dem Strom verbunden ist. Wie bei einer heiklen Operation müssen wir besonders vorsichtig sein, wenn wir mit der Hauptplatine umgehen.

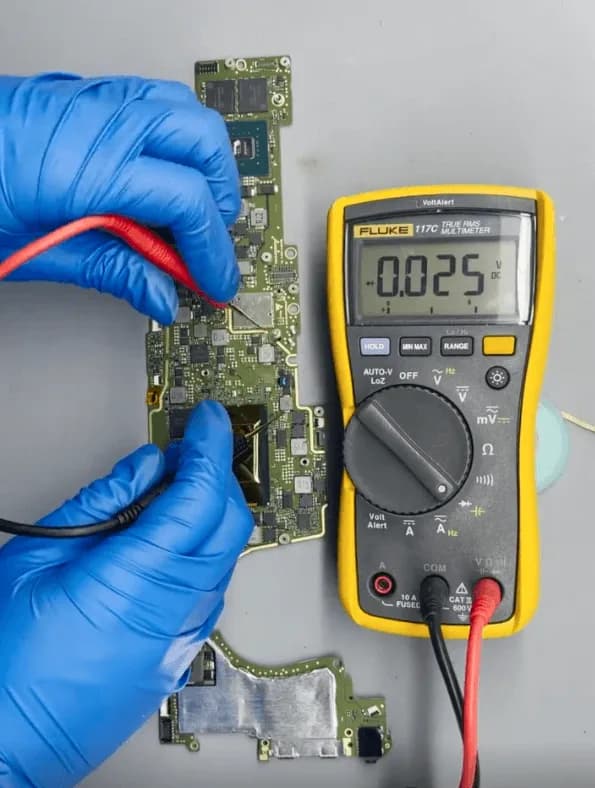

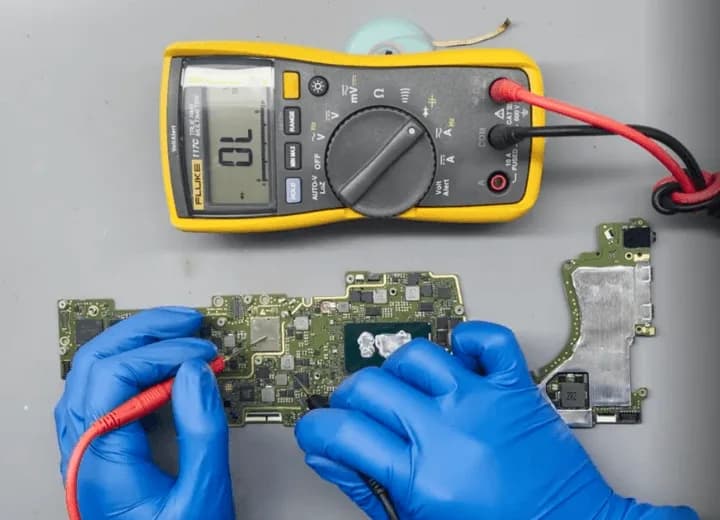

Danach messen Sie den Diodenwert des MOSFET-Chips. Der Wert der Diode auf der Vorderseite ist OK, aber der Wert der rückseitigen Diode ist kurzgeschlossen.
Die Rückseite ist mit der CPU verbunden. Der Wert der kurzgeschlossenen Diode bedeutet, dass die CPU kurzgeschlossen oder die innere Leiterplatte beschädigt sein könnte.
Bevor wir überprüfen, ob die CPU in Ordnung ist oder nicht, sollten wir zunächst alle Hauptinduktivitäten messen, um festzustellen, ob es auf den anderen Hauptstromversorgungsschienen noch andere Engpässe gibt.
Nach der Messung sind alle Diodenwerte der Spulen in Ordnung.
Als nächstes entfernen wir die CPU
Der kurze Betriebsablauf

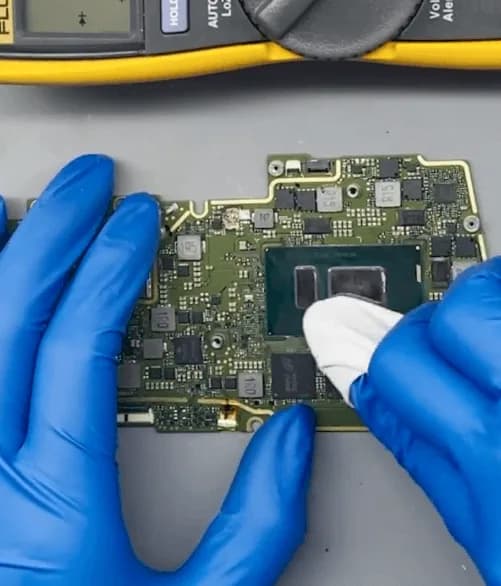

Entfernen wir zunächst das Wärmeleitpaste auf der CPU mit dem antistatischer Wischer.

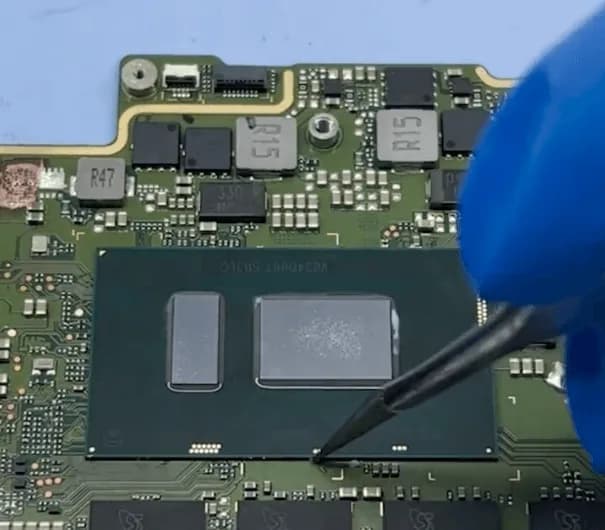

Markieren Sie dann den Standort der CPU mit einem Bildhauermesser leicht.

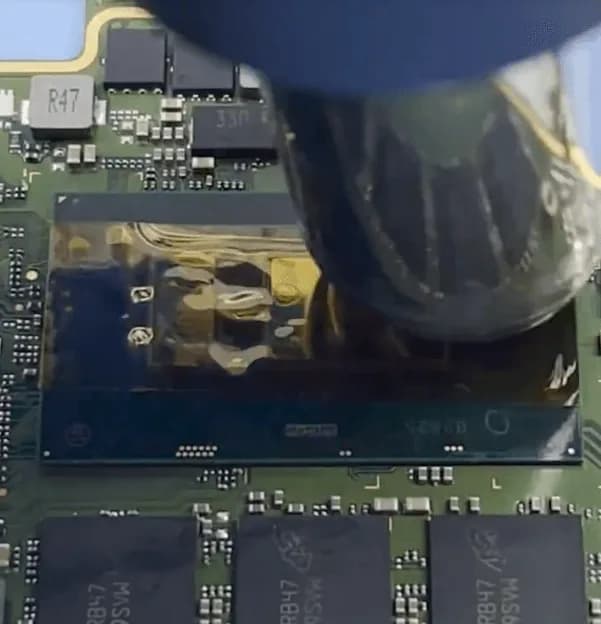

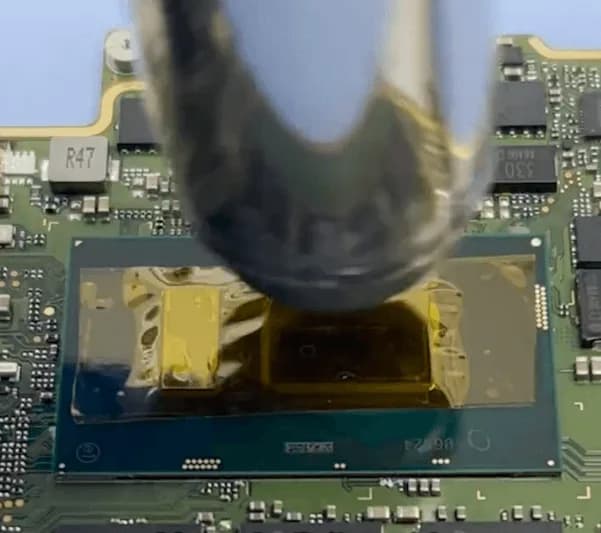

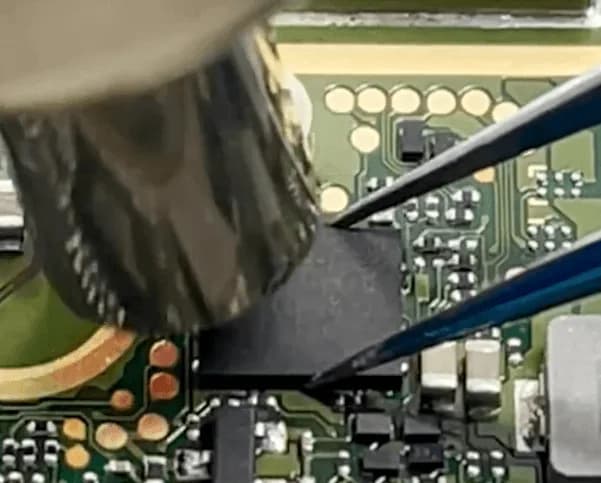

Als Nächstes erhitzen wir den CPU-Chip mit der Heißluftpistole gleichmäßig und nehmen den Chip ab, wenn das Zinn zwischen der Platine und dem CPU-Chip geschmolzen ist.

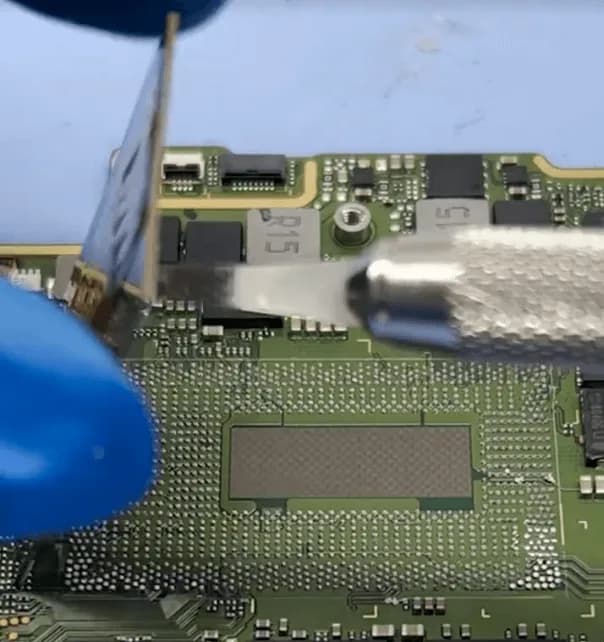

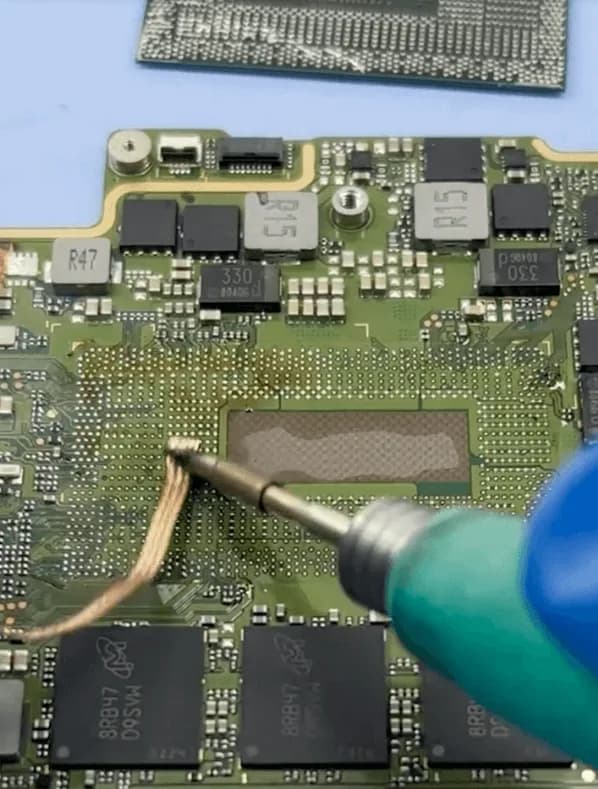

Nachdem Sie den CPU-Chip entfernt haben, reinigen Sie die Lötpunkte auf der Platine mit dem Lötkolben und dem Lötdocht.
Austausch von CPUs und beschädigten Chips

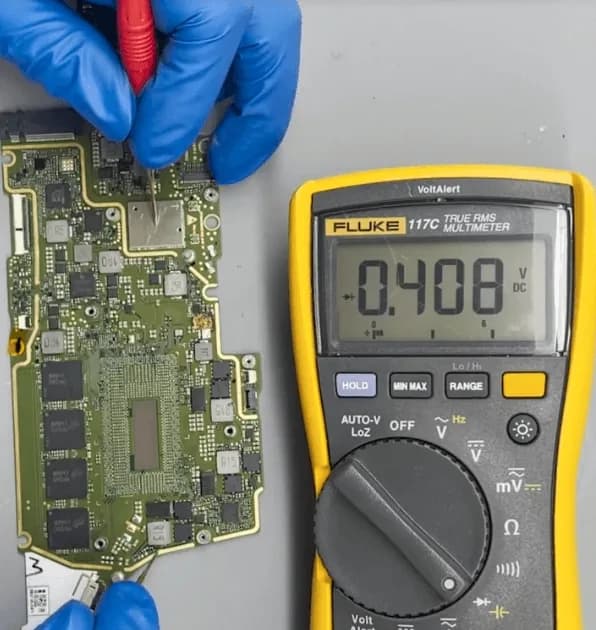

Nachdem wir den CPU-Chip entfernt haben, messen wir den Diodenwert auf der Rückseite des MOSFET, der Mangel ist weg, was bedeutet die Original-CPU beschädigt ist.

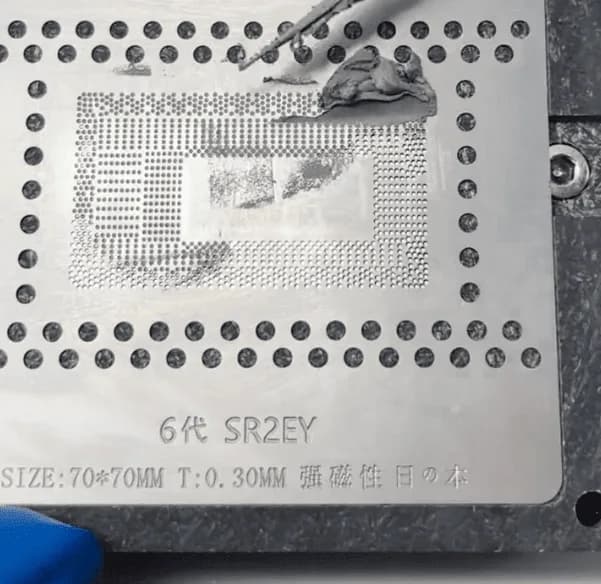

Finden Sie einen CPU-Chip mit der gleichen Spezifikation, eine Menge Modelle von Laptops verwenden diese CPU, und wir können eine gute leicht zu finden. Dann reball es mit der Schablone und Heißluftpistole.
Richten Sie dann die neue CPU an der markierten Stelle aus und erhitzen Sie sie mit der Heißluftpistole, um den CPU-Chip auf die Hauptplatine zu löten.
Für die beschädigten MOSFETs

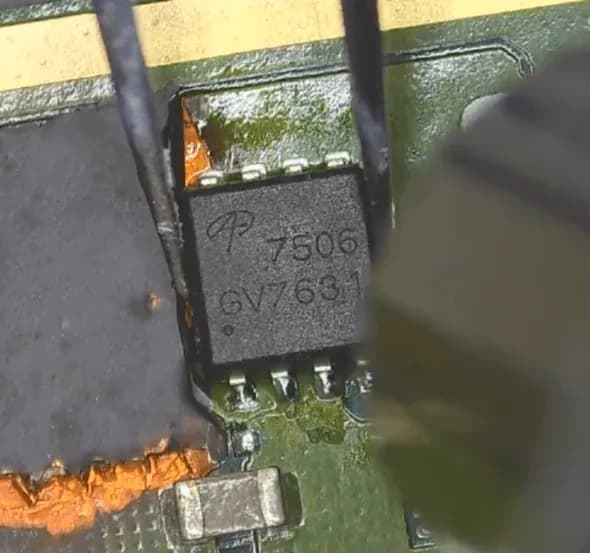

Eine können wir einfach direkt mit einer neuen zurücklöten

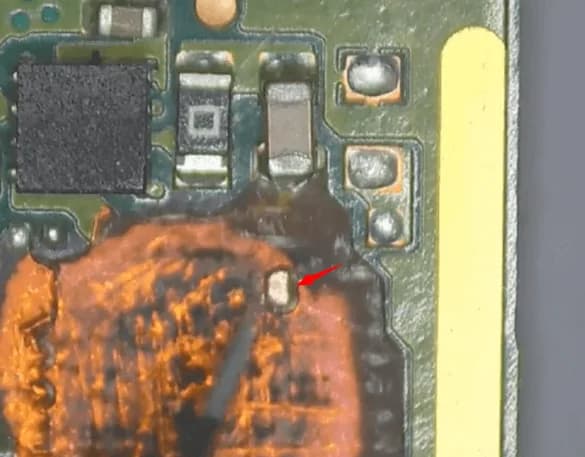

In einem anderen Fall ist die Platine stark verbrannt. Also müssen wir Drähte springen
1. Kratzen Sie zuerst die Pads auf der Leiterplatte aus
2. UV-Maske auftragen und aushärten UV-Lampe zur Isolierung

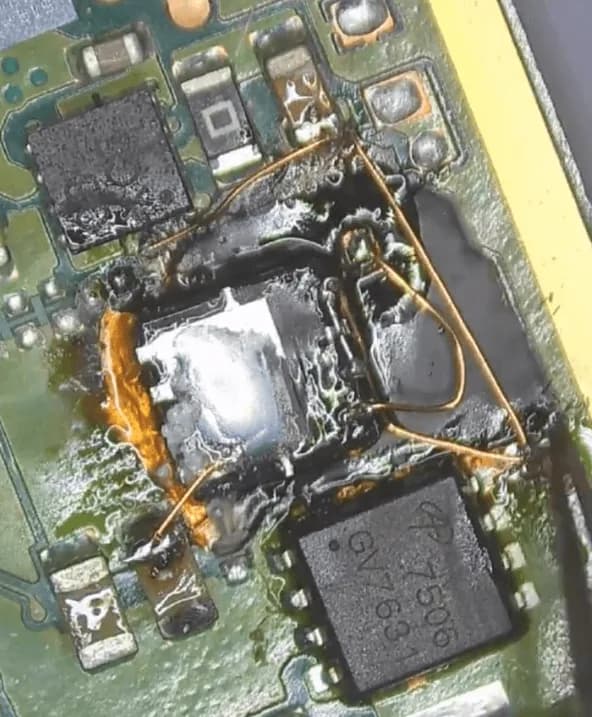

3. Da die Leiterplatte schwer beschädigt ist, sollten wir den MOSFET umdrehen, um Drähte zu überspringen

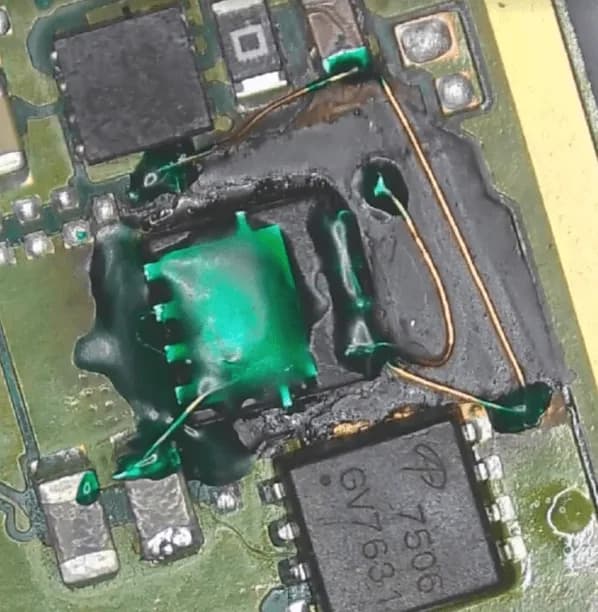

4. Nachdem der Sprungdrahtvorgang abgeschlossen ist, tragen wir auch eine UV-Maske auf und härten sie mit der UV-Lampe aus
Nach dem Austausch der MOSFET-Chips messen wir alle relativen Diodenwerte erneut, kein Problem!
Das BIOS neu schreiben
Da die CPU durch eine neue ersetzt wurde, sollten wir die BIOS-Daten mit einem bestimmten Programmierer neu schreiben

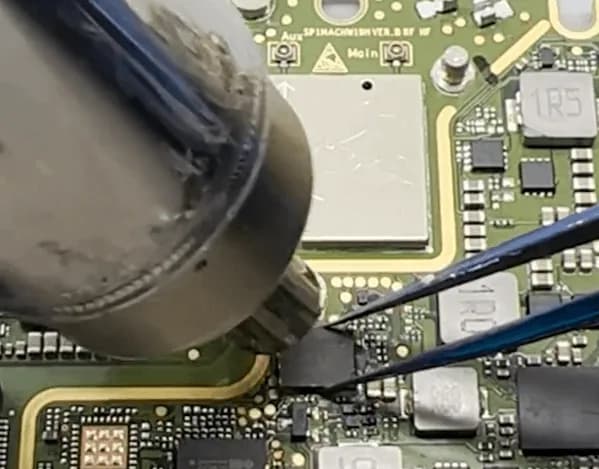

1. Entfernen Sie den BIOS-Chip mit der Heißluftpistole

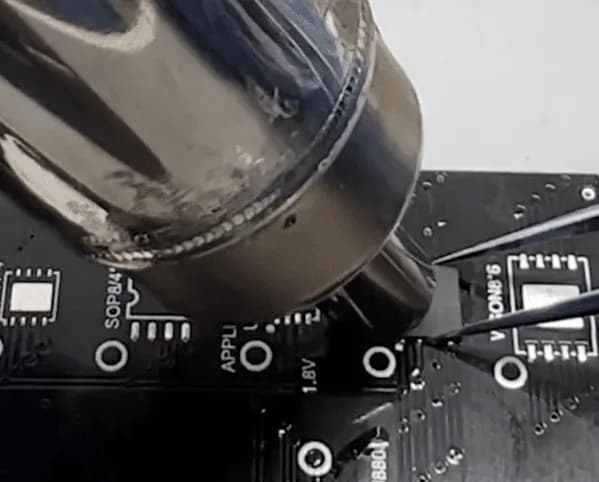

2. Löten Sie den BIOS-Chip auf die Programmierplatine

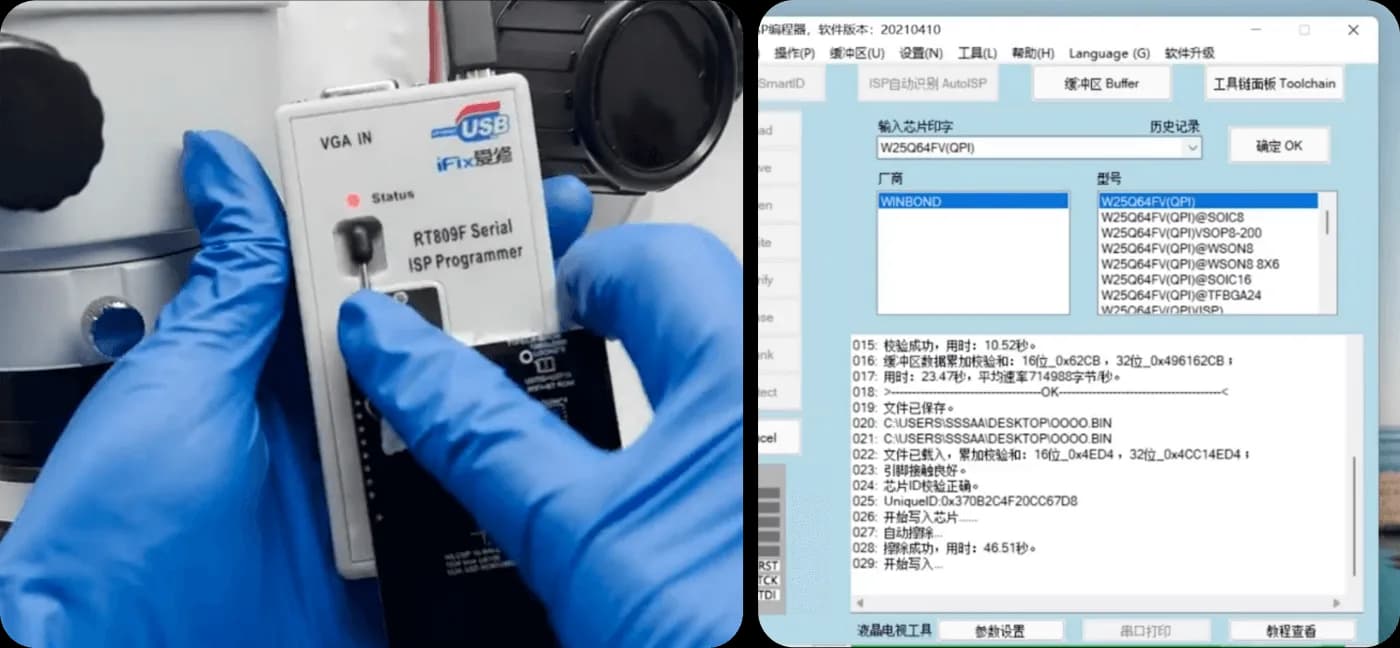

3. BIOS-Daten mit Programmiergerät neu schreiben
4. Nachdem der Überschreibvorgang abgeschlossen ist, löten wir den Chip wieder auf die Hauptplatine
Zusammenbau und Test des Laptops

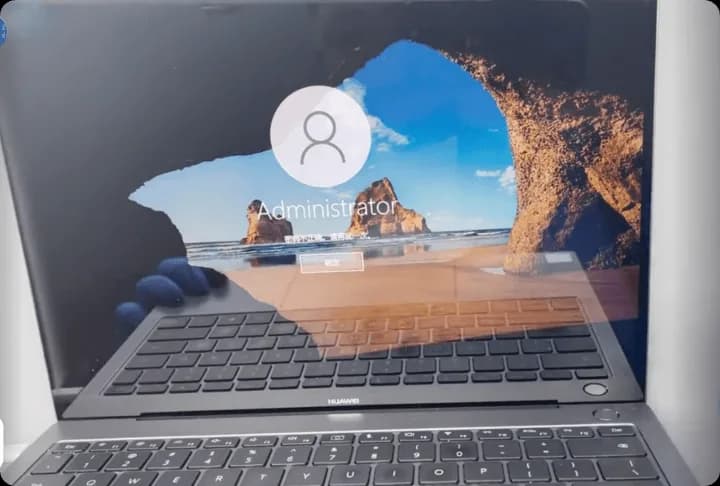

Montieren Sie den ganzen Laptop und drücken Sie die Power-Taste zu starten, dann Matebook kann in das System erfolgreich, die nicht booten Problem wird perfekt durch CPU und verbrannt MOQFET-Chips Ersatz behoben.
Zusammenfassung
Das HUAWEI MateBook X Pro-Pro-Problem, das bei normalem Gebrauch auftrat, wurde durch folgende Maßnahmen behoben:
- Identifizieren und Entfernen verbrannter Komponenten.
- Ersetzen der beschädigten CPU und MOSFETs.
- Neuschreiben der BIOS-Daten.
Diese Reparatur erfordert präzise Arbeit und eine sorgfältige Inspektion, um sicherzustellen, dass der Laptop wieder voll funktionsfähig ist, ohne weitere Schäden zu verursachen.
