ITHaben Sie das frustrierende Problem eines schwarzen Bildschirms ohne Hintergrundbeleuchtung auf Ihrem iPhone 11? Keine Sorge, wir sind hier, um zu helfen. In dieser detaillierten Anleitung geben wir Ihnen eine Schritt-für-Schritt-Anleitung, um dieses häufige iPhone-Problem zu diagnostizieren und zu reparieren. Mit unseren Expertentipps und Erkenntnissen können Sie die Hintergrundbeleuchtung Ihres iPhone 11 im Handumdrehen wieder zum Laufen bringen.
Die Diagnose der Problem
Das Wichtigste zuerst: Wenn sich Ihr iPhone 11 einschalten lässt, das Display aber dunkel oder schwarz ist, könnte es sich um ein Problem mit der Hintergrundbeleuchtung handeln. Hier erfahren Sie, wie Sie das Problem diagnostizieren können:

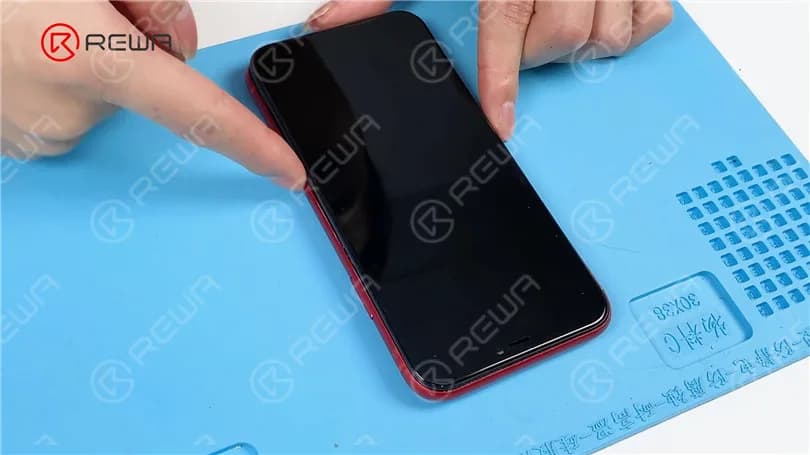

Verbinden der Essentials: Beginnen Sie mit dem Einbau der Hauptplatine und schließen Sie den Bildschirm und den Akku an. Drücken Sie den Netzschalter, um das Telefon einzuschalten. Wenn Sie das Apple-Logo schwach sehen können, ist dies ein klares Zeichen dafür, dass Ihr Telefon funktionsfähig ist, aber die Hintergrundbeleuchtung nicht funktioniert.

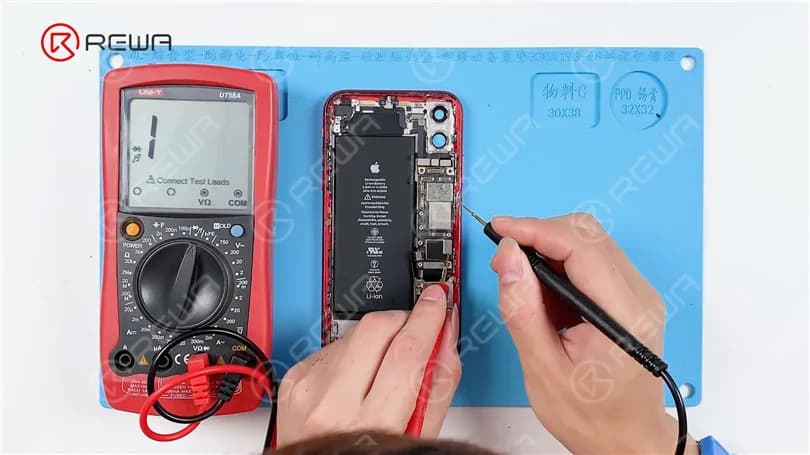

Messen von Diodenwerten: Um die Ursache zu ermitteln, nehmen Sie den Bildschirm ab und klemmen Sie die Batterie ab. Messen Sie mit einem Multimeter im Diodenmodus die Werte der Stifte 26, 24, 22, 20, 18 und 16 an J8000. Achten Sie besonders auf die Stifte 24 und 18; wenn sie keine Diodenwerte oder Werte aufweisen, die erheblich vom normalen Bereich von etwa 400-500 abweichen, deutet dies auf einen offenen Stromkreis in diesen Schaltkreisen hin.
Der Reparaturprozess
Da die fehlerhaften Bauteile unter einer Abschirmung verborgen sind, sind die folgenden Schritte erforderlich:

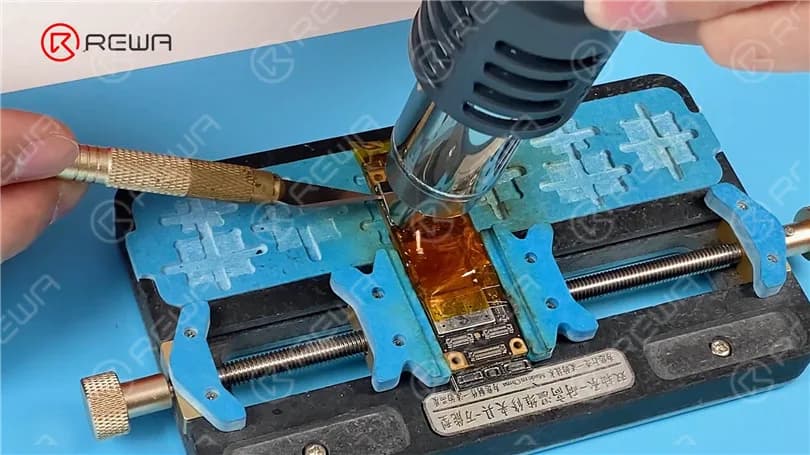

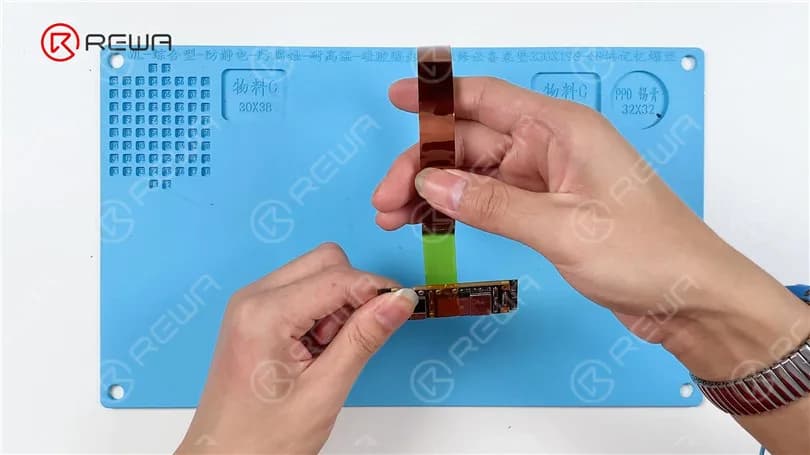

Entfernen der Abschirmungsabdeckung: Sichern Sie die Anschlüsse mit Hochtemperaturband. Erhitzen Sie die Abschirmabdeckung vorsichtig mit einer Heißluftpistole bei 380°C und einem Luftstrom von 60. Heben Sie die Abschirmung vorsichtig mit einem Sculpture Knife auf.

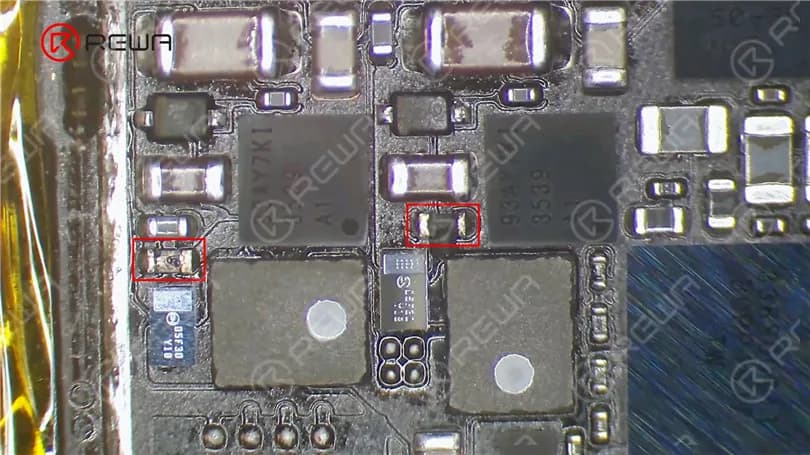

Inspektion von Bauteilen: Unter dem Mikroskop werden Sie wahrscheinlich beschädigte Widerstände R5651 und R5661 feststellen. Diese müssen ersetzt werden.

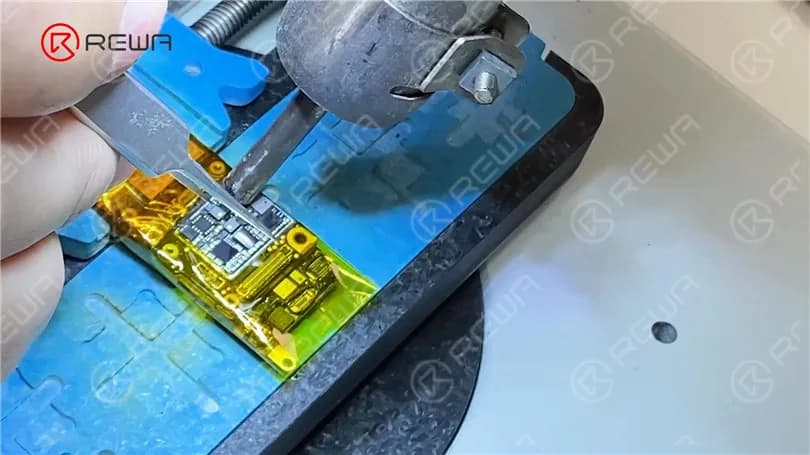

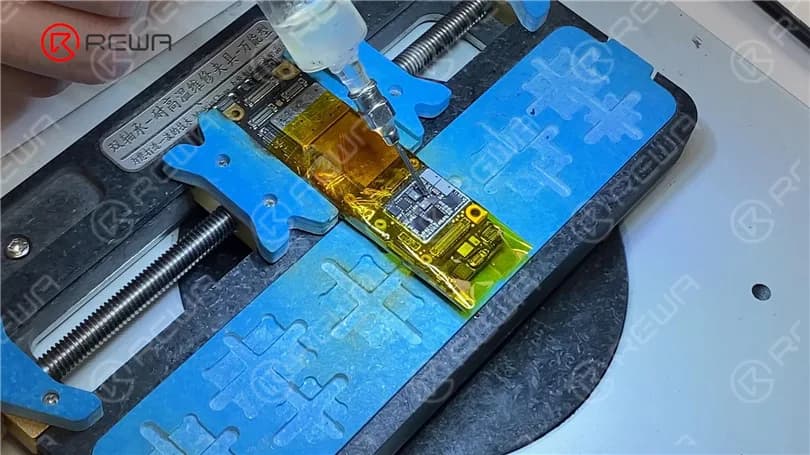

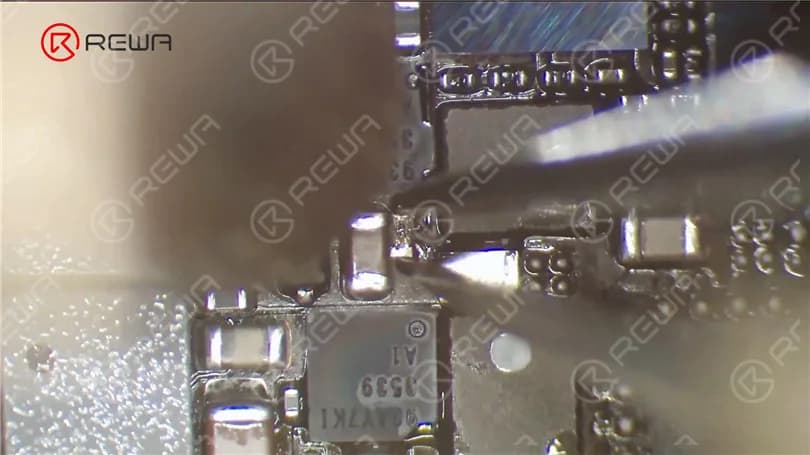

Austausch von Widerständen: Tragen Sie eine kleine Menge Pastenflussmittel auf und verwenden Sie dann eine Heißluftpistole mit einer Temperatur von 360 °C und einem Luftstrom von 40, um die beschädigten Widerstände zu entfernen. Da es schwierig sein kann, Widerstände gleicher Größe zu finden, können Sie die iPhone 7 Hintergrundbeleuchtungsschutzinduktoren als geeignete Alternative verwenden. Erhitzen Sie die Spulen mit der Heißluftpistole, um sie an Ort und Stelle zu löten.

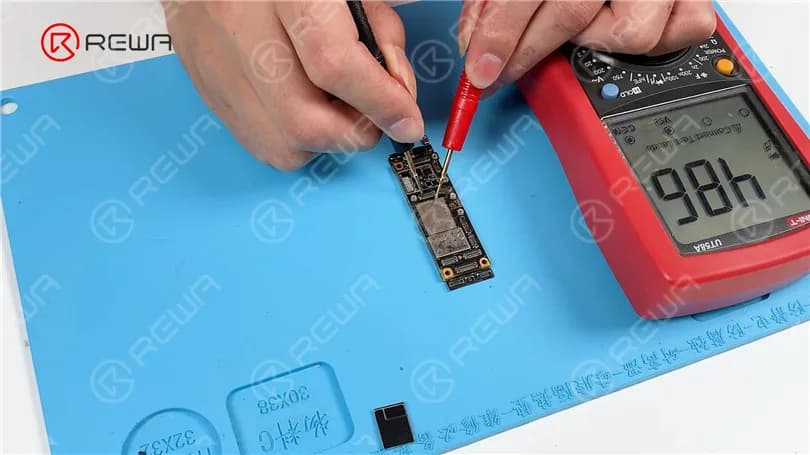

Tests und Bestätigungen: Sobald die Hauptplatine abgekühlt ist, entfernen Sie das Hochtemperaturband und messen Sie die Diodenwerte von Pin 24 und 18. Sie sollten nun sehen, dass sie sich wieder normalisiert haben.

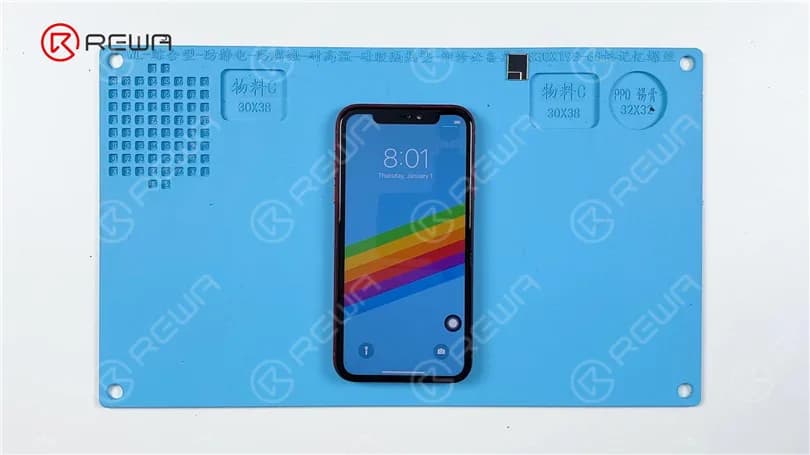

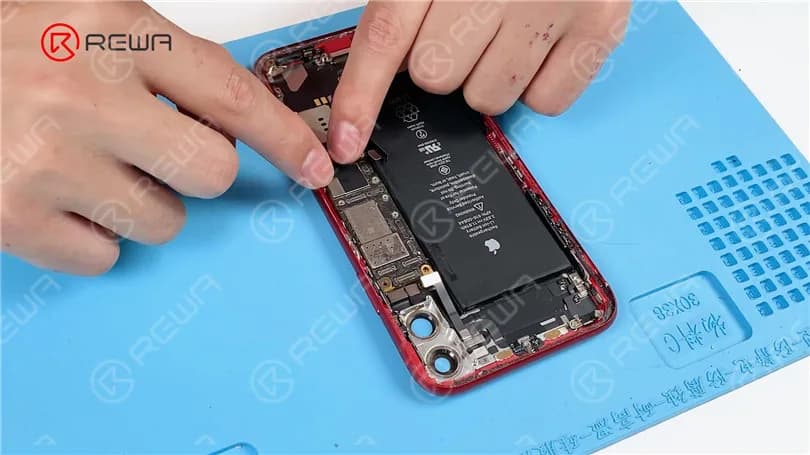

Wiederzusammenbau: Nachdem die Widerstände ausgetauscht und die Hintergrundbeleuchtung wiederhergestellt wurde, ist es an der Zeit, das iPhone wieder zusammenzubauen. Installieren Sie die Hauptplatine, schließen Sie den Bildschirm und die Batterie an, und schalten Sie Ihr Gerät ein. Wenn alles gut geht, sollte Ihr iPhone 11 korrekt angezeigt werden und das Problem mit der Hintergrundbeleuchtung sollte behoben sein.
Video-Anleitung zum Beheben von iPhone 11 Schwarzer Bildschirm ohne Hintergrundbeleuchtung.
Schlussfolgerung:
In dieser umfassenden Anleitung haben wir Schritt für Schritt gezeigt, wie man ein iPhone 11 ohne Hintergrundbeleuchtung diagnostiziert und repariert. Wenn Sie diese Anweisungen sorgfältig befolgen, können Sie Ihr iPhone erfolgreich wieder zum Leben erwecken.
Denken Sie daran, bei der Arbeit mit empfindlichen Komponenten Vorsicht und Präzision walten zu lassen, und wenn Sie sich Ihre Reparaturfähigkeiten nicht zutrauen, sollten Sie professionelle Hilfe in Anspruch nehmen. Mit ein wenig Geduld und Know-how können Sie Ihr iPhone 11 vor dem lästigen schwarzen Bildschirm bewahren und das Display Ihres Geräts wieder genießen.
Wenn du diese Richtlinien befolgst, hast du das Problem mit der Hintergrundbeleuchtung deines iPhone 11 im Handumdrehen behoben. Lassen Sie nicht zu, dass ein schwaches Display Sie im Dunkeln lässt. Erwecken Sie Ihr Gerät wieder zum Leben und genießen Sie seinen leuchtenden Bildschirm erneut.
