iPhone 12 lässt sich nach einem Sturz nicht mehr starten? Wie man Schäden am Logic Board Schritt für Schritt behebt

Wenn ein iPhone 12 einen schweren Sturz erleidet, leidet nicht nur der Bildschirm oder die Glasrückseite, sondern auch die Komponenten der internen Logikplatine können schwer beschädigt werden. Wenn Ihr iPhone 12 nicht mehr startet und nur noch einen festen Strom von etwa 70 mA bei Gleichstromversorgung anzeigt, finden Sie in diesem Leitfaden einen praxisnahen Reparaturfall auf Platinebene. Wir zeigen Ihnen, wie Sie NAND- oder CPU-Schäden erkennen, verschlüsselte Chiptauschvorgänge durchführen und das Telefon wieder in einen funktionsfähigen Zustand versetzen - perfekt für fortgeschrittene Reparaturtechniker, Wiederaufbereiter und Besitzer von Reparaturwerkstätten.

Erstdiagnose: Telefon lässt sich nicht starten

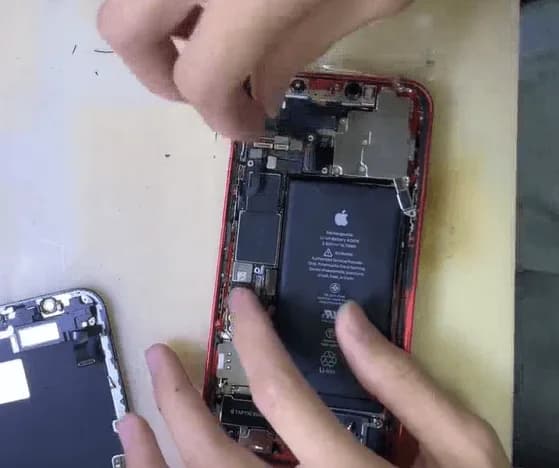

Nach der Demontage des iPhone 12 wurde die Hauptplatine mit einem Gleichstromnetzteil getestet. Der Bootstrom blieb konstant bei ~70mA, ein üblicher Indikator für NAND- oder CPU-Fehler.

Interne Inspektion des Verwaltungsrats

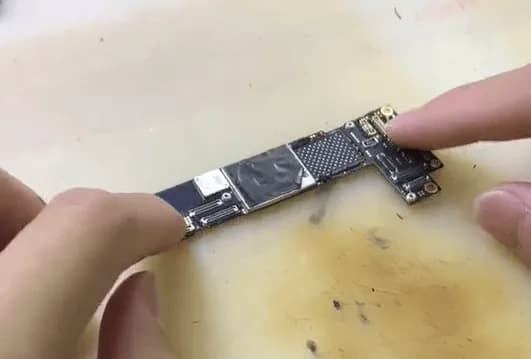

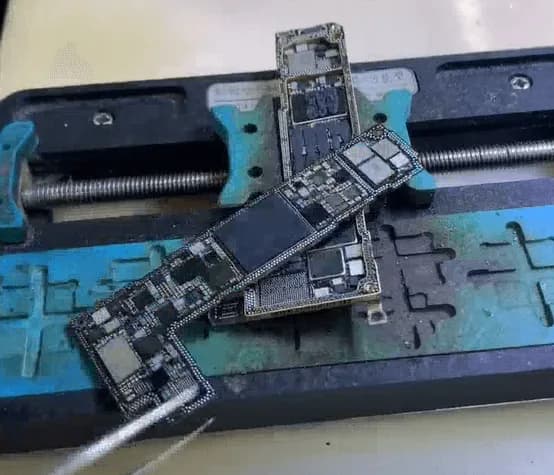

Die Hauptplatine wurde mithilfe einer Heizplattform in eine obere und eine untere Schicht getrennt. Bei der Inspektion:

• Einige Polster fehlten.

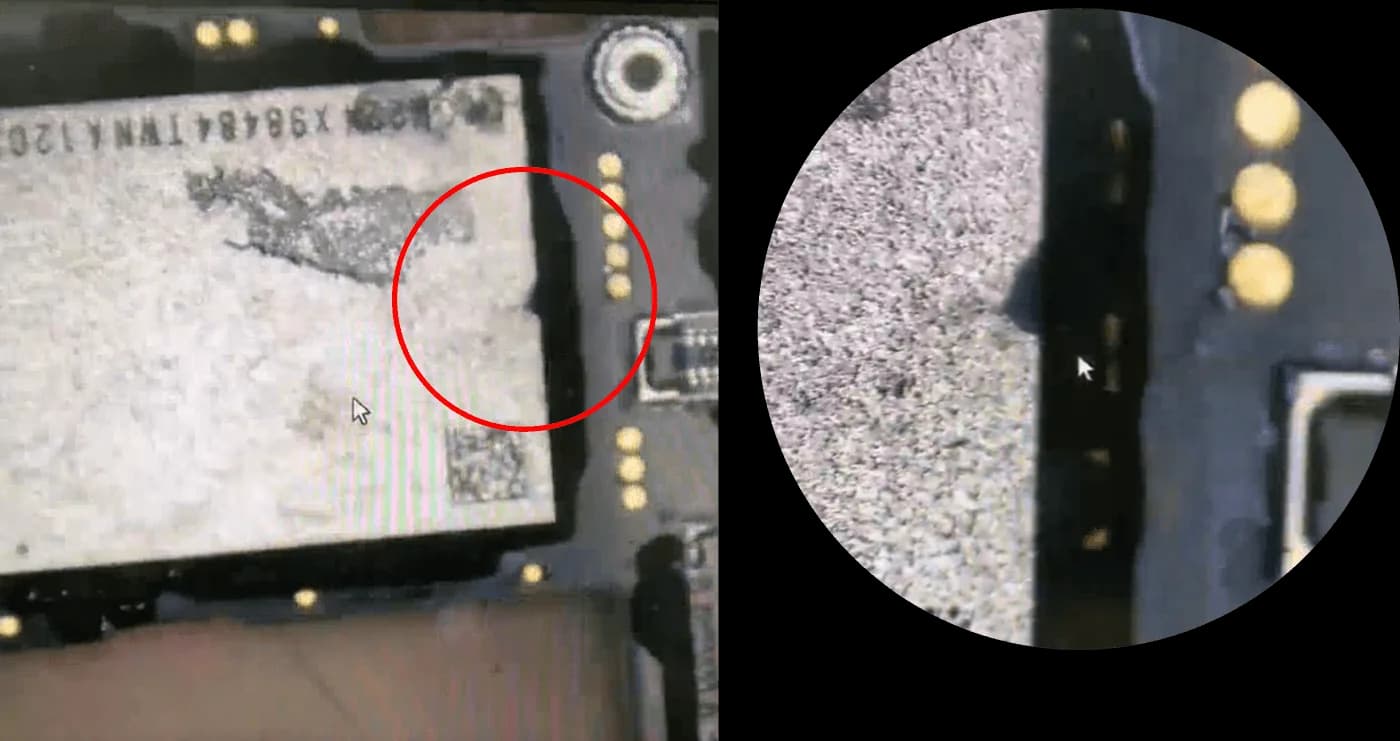

• Die NAND-Chip hatte einen kleinen Riss am Rande.
• Der Rest der Tafel sah intakt aus.

Unter normalen Umständen lässt sich das Telefon nach dem Entfernen des NAND immer noch mit iTunes oder 3uTools verbinden, aber bei diesem Gerät war das nicht der Fall. Dies ließ den Verdacht auf einen CPU-Schaden aufkommen.

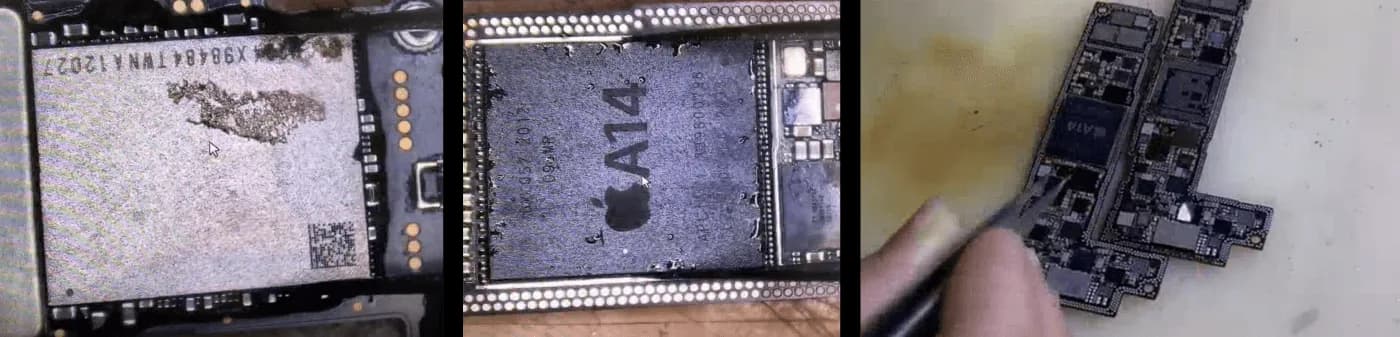

NAND- und CPU-Entfernung

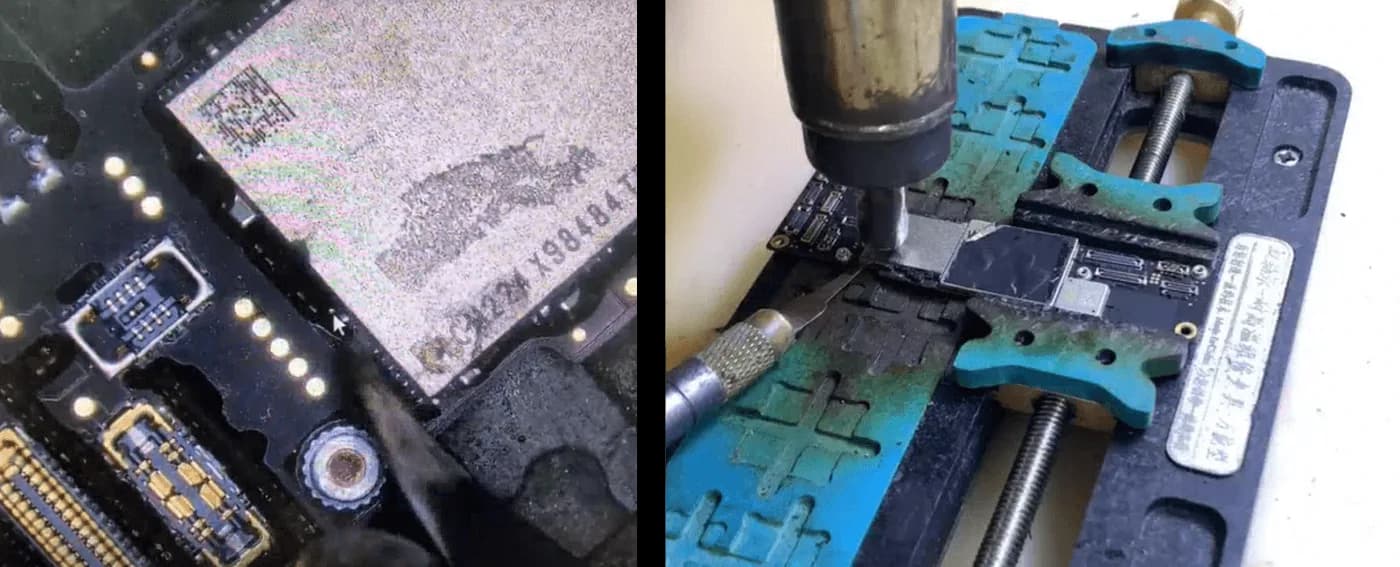

1. Der schwarze Kleber um den NAND wurde vorsichtig mit einem Modelliermesser und einer Heißluftpistole entfernt.

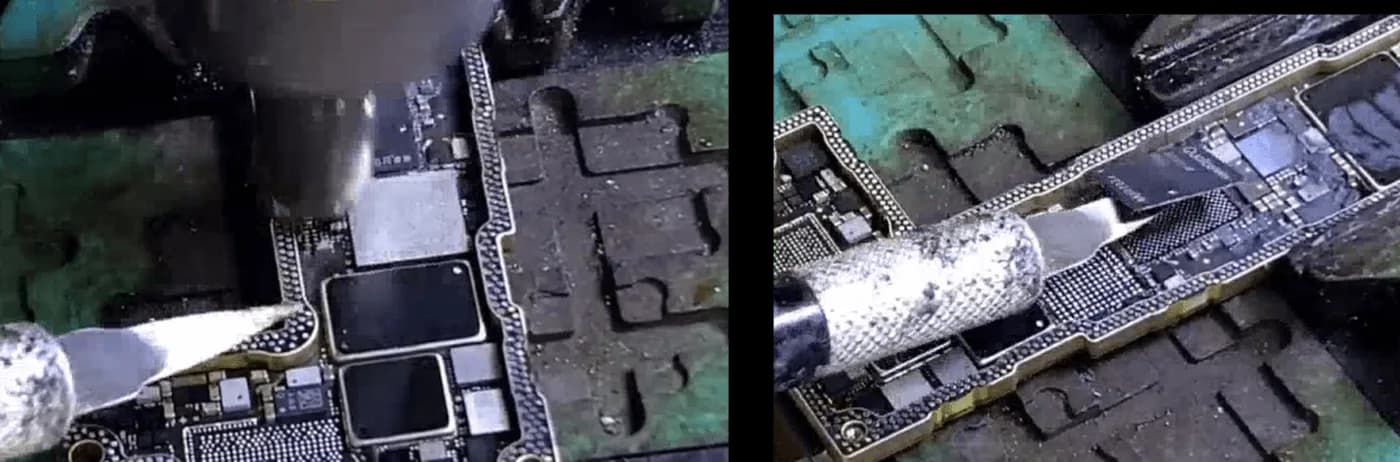

2. Erhitzte den Chip, bis das Lötzinn schmolz, und löste ihn ab.

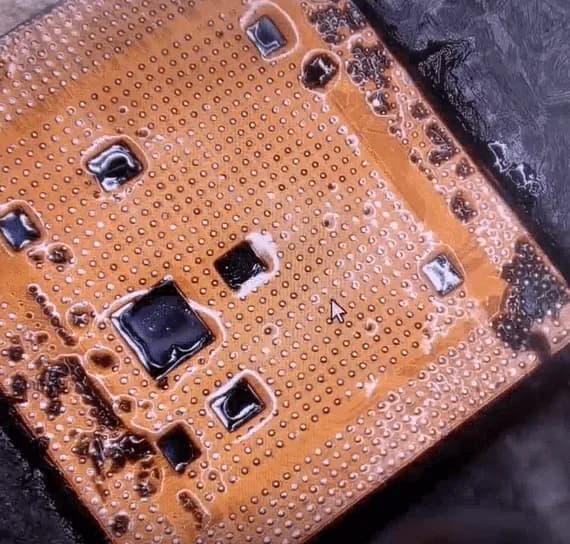

3. Karte unter NAND war stark verformt (wie eine Wippe).
4. Die CPU wurde dann entfernt und untersucht. keine sichtbaren Risse oder fehlende Polster.

Chip Swapping Reparaturprozess

In Anbetracht der physischen Verformung war die wahrscheinliche Lösung Verpflanzung von verschlüsselten Chips zu einem neuen Vorstand.

1. Tauschte die folgenden Teile von der beschädigten Karte gegen die Spenderkarte aus:
   • NAND-Chip
   • CPU
   • Logik EEPROM

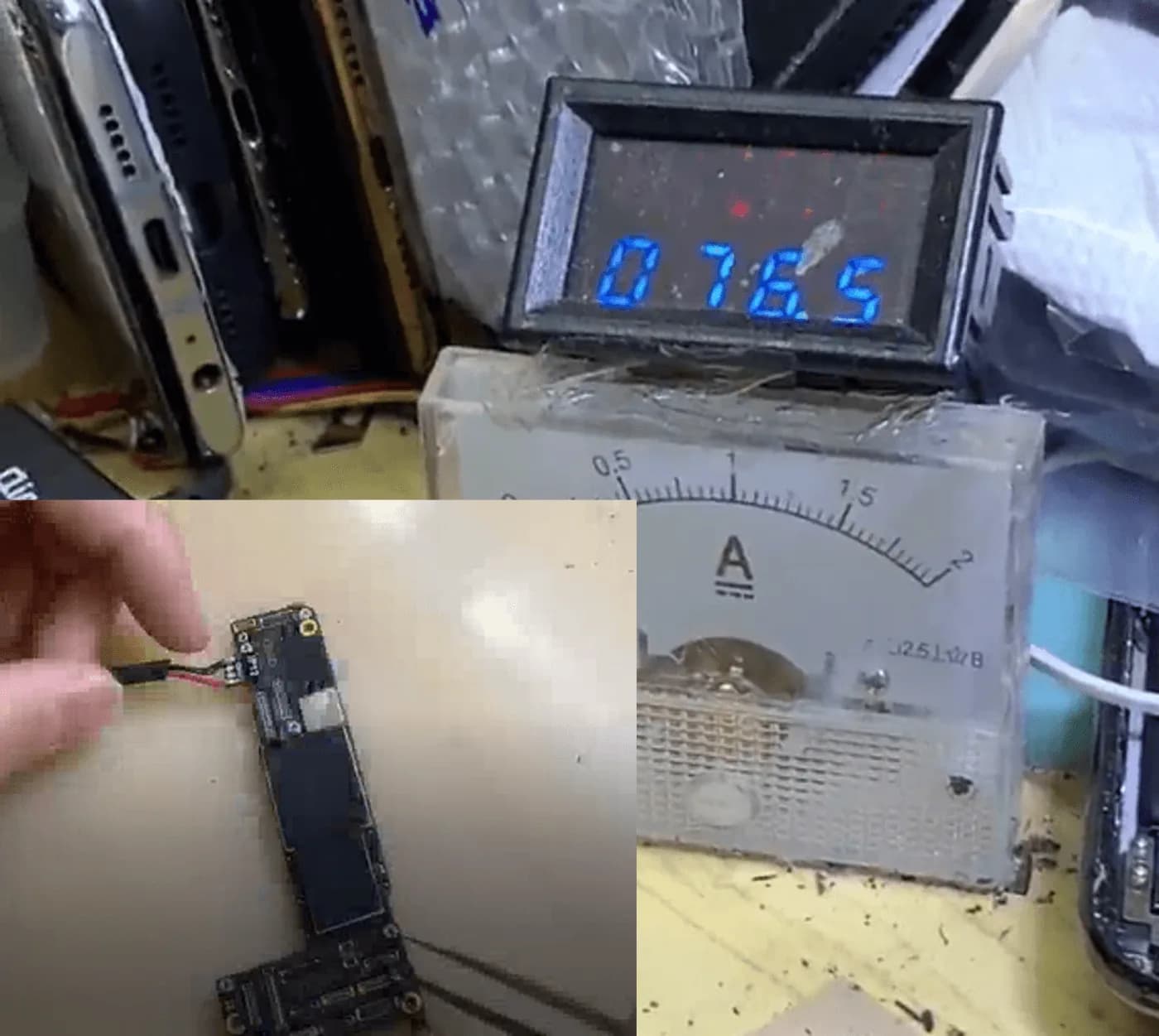

2. Obere Logikplatine an Gleichstrom angeschlossen - das Telefon ist erfolgreich hochgefahren!

Signalkarte Chip-Tausch

Zur Wiederherstellung der Netzwerk- und Verbindungsfunktionen:

Die Basisband-CPU und der Wi-Fi-Chip wurden ebenfalls auf die Spender-Signalplatine übertragen.

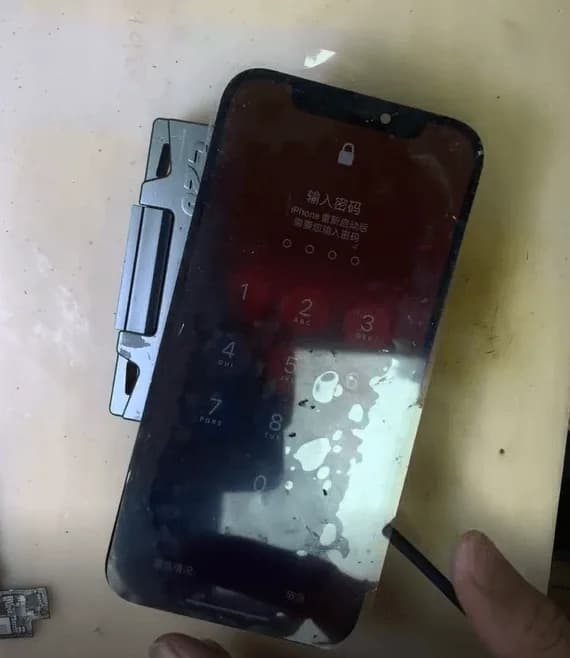

Nachdem beide Platinenschichten zu Testzwecken vorübergehend verbunden waren, startete das Telefon wieder ordnungsgemäß.

Endmontage

Werkzeuge und Teileliste

Schlussfolgerung:

Schwere Fallschaden bedeutet nicht immer, dass Ihr iPhone 12 nicht mehr zu retten ist. Wenn es nicht mehr bootet und einen Strom von 70 mA anzeigt, ist eine verformte Platine oder ein NAND/CPU-Fehler wahrscheinlich. Mit einer sorgfältigen Inspektion, verschlüsselten Chiptransplantationen und der Verwendung von Spenderplatinen kann ein erfahrener Techniker ein scheinbar totes Telefon wiederbeleben.

Haben Sie Fragen? Hinterlassen Sie einen Kommentar oder teilen Sie Ihre schwierigste iPhone 12-Reparaturgeschichte unten mit!
