iPhone 13 Pro Teardown

Apples neue iPhone 13-Reihe wurde auf dem Apple Event am 14. September vorgestellt, bei dem vier neue Modelle präsentiert wurden.

Neue Modelle, die technisch aufgerüstet werden, bringen immer auch neue Herausforderungen für die Reparatur mit sich.

Heute werden wir das iPhone 13 Pro zerlegen, um die strukturellen Änderungen im Inneren zu sehen und wie sich diese Änderungen auf die Reparatur auswirken.

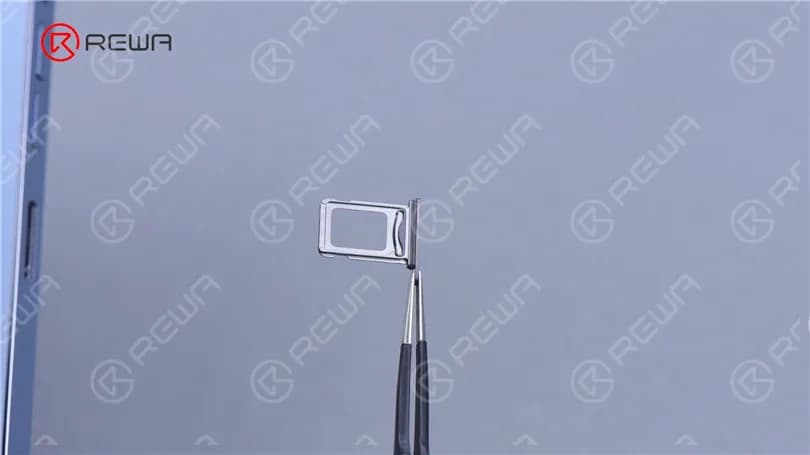

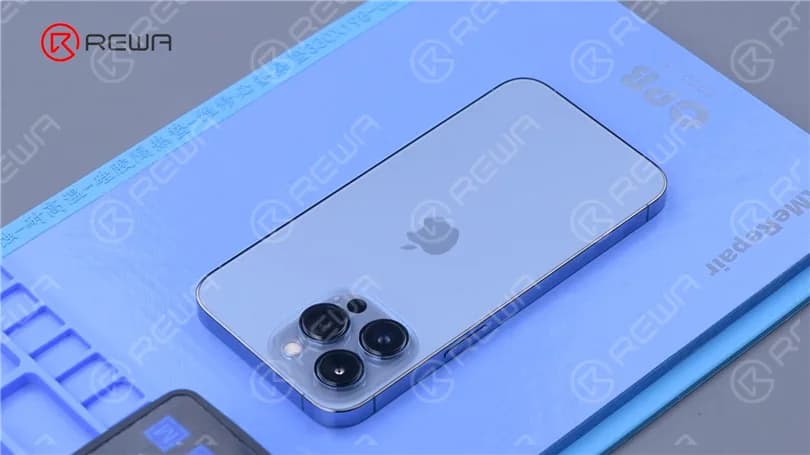

Nehmen Sie zunächst das Kartenfach heraus. Das Kartenfach ist aus Metall und verfügt über eine Dual-SIM-Karte mit einem wasser- und staubdichten Gummiring im Inneren.

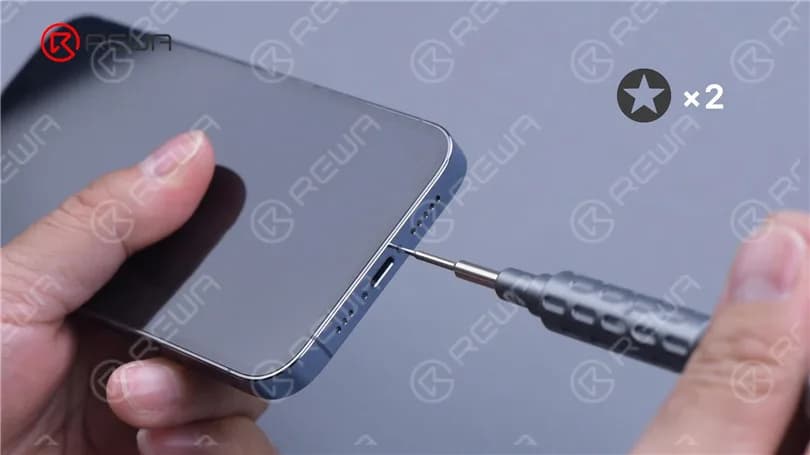

Neben dem Klebstoff verwendet das iPhone auch die unteren Schrauben, um die Befestigung zu verstärken. Entfernen Sie zwei Schrauben an der Unterseite.

Erhitzen Sie das Telefon mit einem Heizkissen für etwa 3 Minuten. Heben Sie das Display mit einem Saugnapf an.

Legen Sie eine Plastikkarte ein, wenn eine Lücke vorhanden ist.

Schieben Sie dann den Spalt entlang. Wie beim iPhone 12 Pro befindet sich auch beim iPhone 13 Pro das Display-Flexkabel auf der linken Seite.

Das Display des iPhone 13 Pro lässt sich also auch vom rechten Rand aus öffnen.

Außerdem ist das Flexkabel des Sensormoduls sehr kurz.

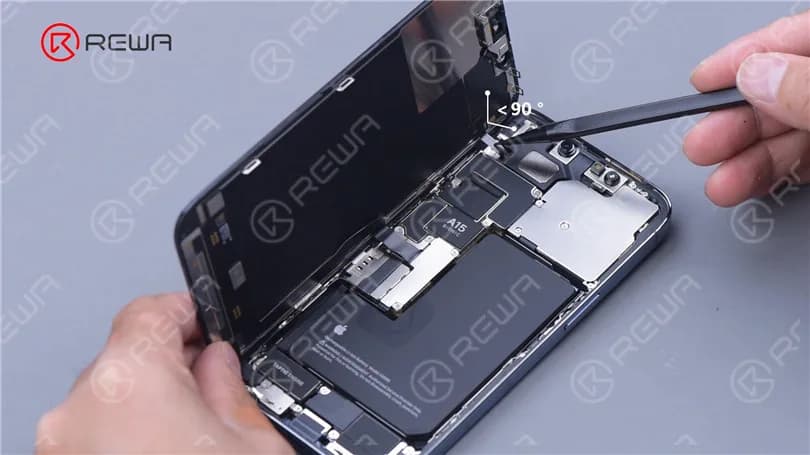

Daher sollte der Winkel beim Anheben des Displays nicht größer als 90 Grad sein, um einen Bruch des Flexkabels zu vermeiden.

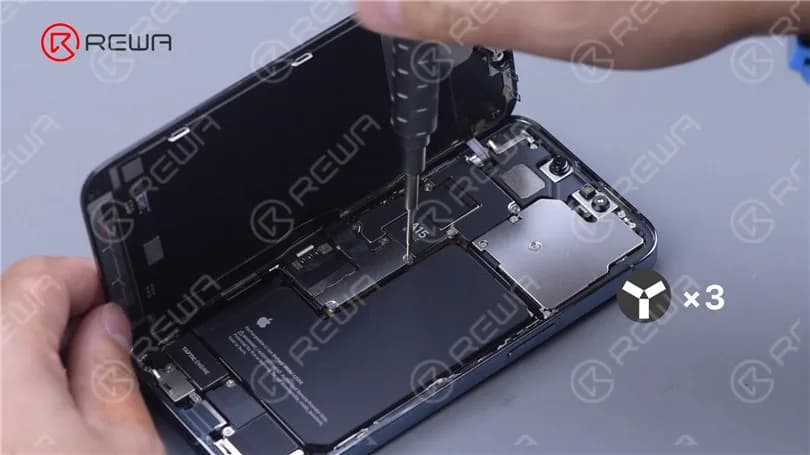

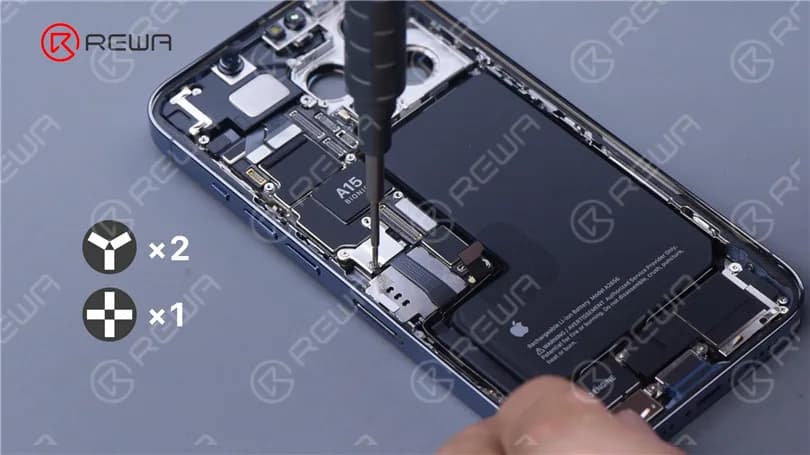

Entfernen Sie die drei Schrauben, mit denen die Batterieabdeckung befestigt ist.

Nehmen Sie die Abschirmungsabdeckung ab. Klemmen Sie die Batterie ab.

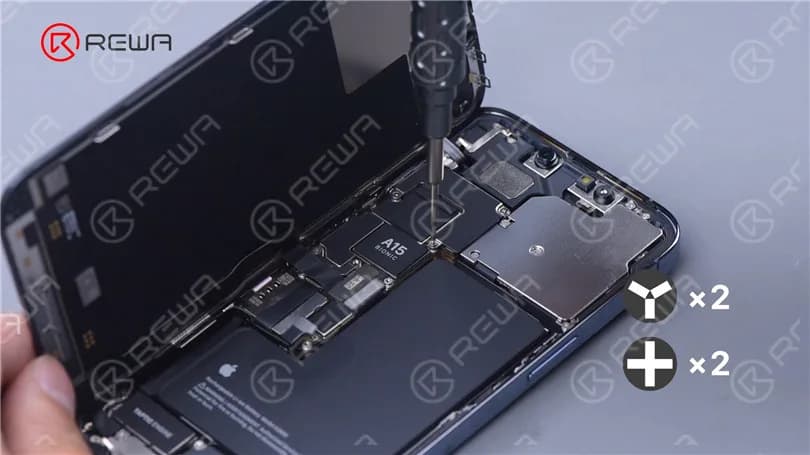

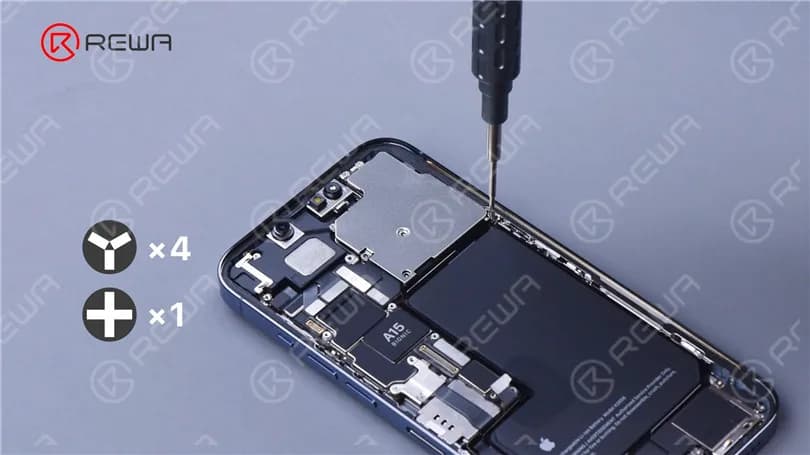

Entfernen Sie weiter die vier Schrauben, die die Abschirmung des Sensormoduls halten.

Trennen Sie die Flexkabel von Sensor und Bildschirm, um den Bildschirm zu entfernen.

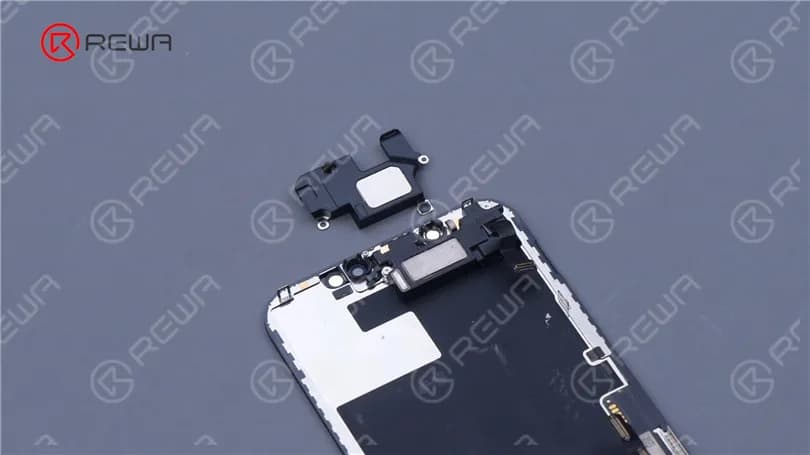

Die Hörmuschel des iPhone 13 Pro ist in das Gehäuse verlegt, während sich die Hörmuschel des iPhone 12 Pro und der Vorgängermodelle auf dem Bildschirm befindet.

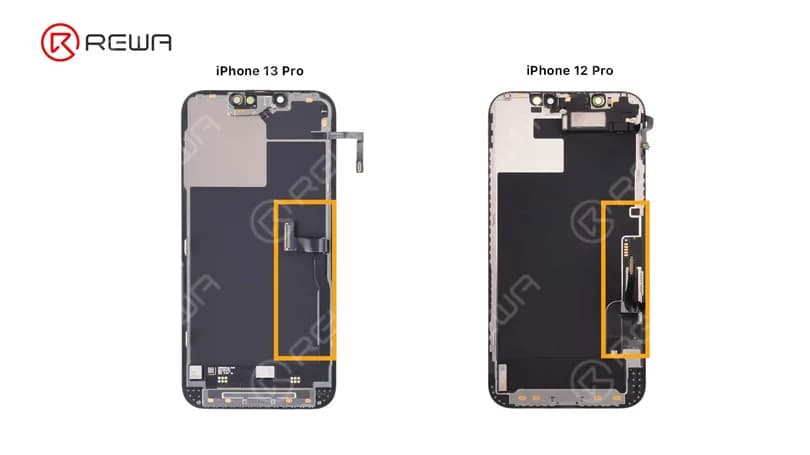

Die flexiblen Kabel von Display und Touch sind jetzt integriert. Es wird erwartet, dass der Schwierigkeitsgrad der Bildschirmaufbereitung beim iPhone 13 Pro höher ist.

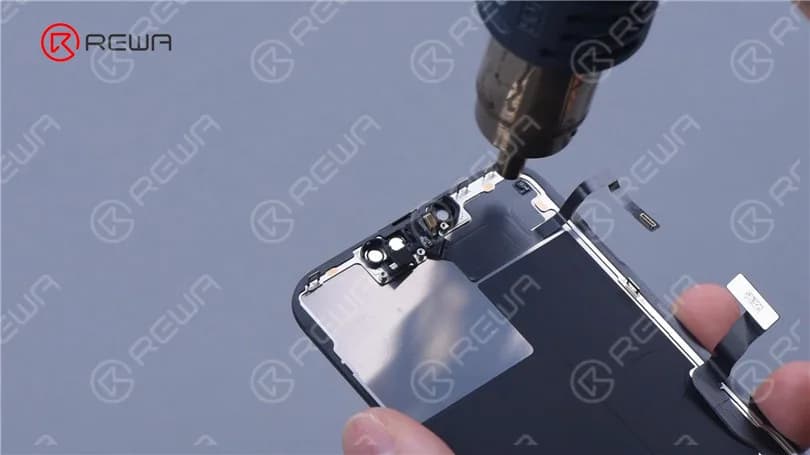

Entfernen Sie die drei Schrauben, die das flexible Sensorkabel halten. Erhitzen Sie das Flexkabel mit einer Heißluftpistole, um es zu entfernen.

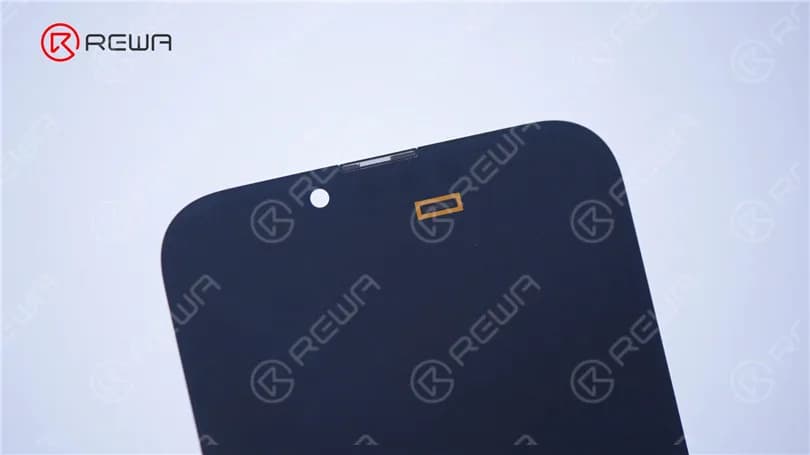

Die Öffnung des Umgebungslichtsensors befindet sich unten rechts in der Aussparung.

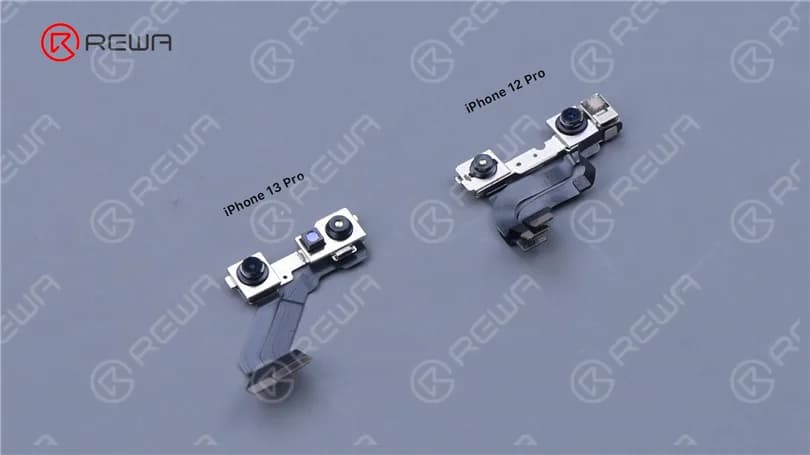

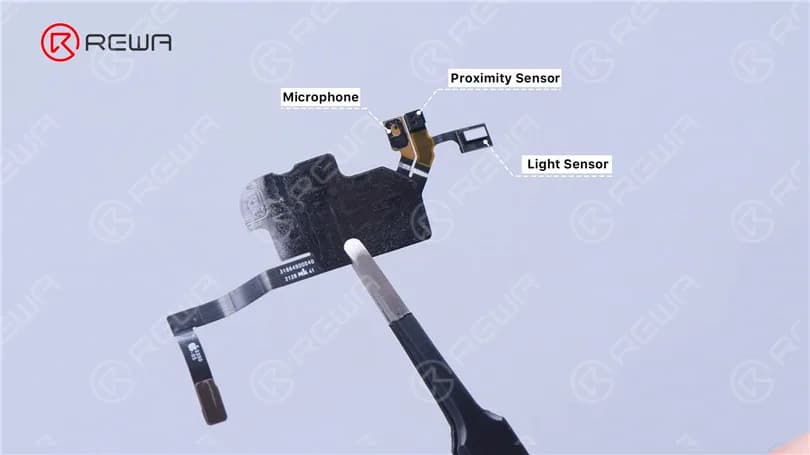

In das Flexkabel sind ein Frontmikrofon, ein Abstandssensor und ein Umgebungslichtsensor integriert.

Es ist weniger ein Flutlichtstrahler als das iPhone 12 Pro.

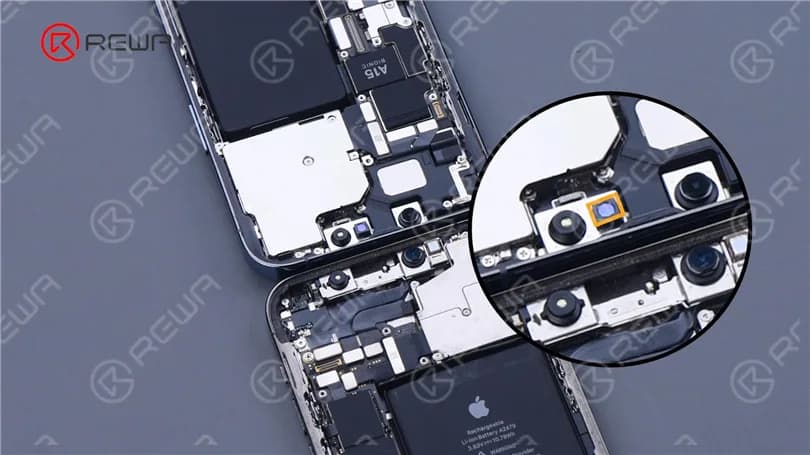

Der Punktprojektor des iPhone 13 Pro ist in die Mitte gerückt.

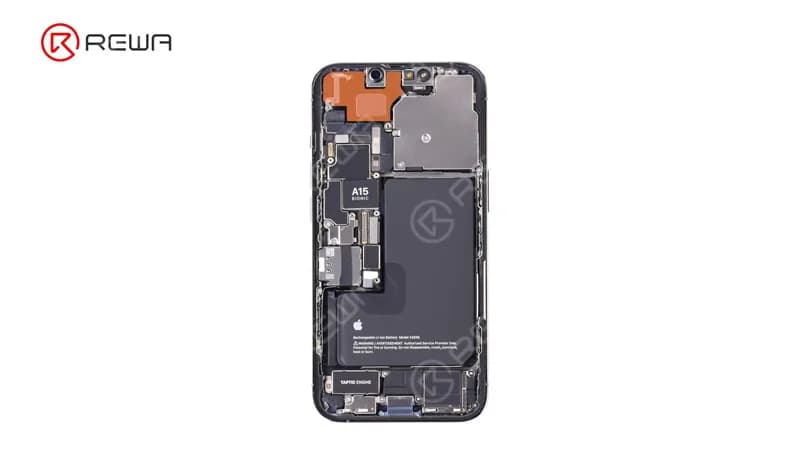

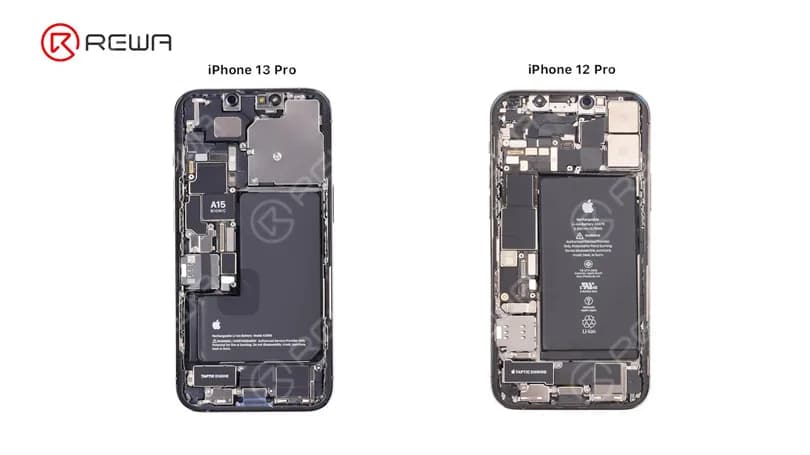

Das iPhone 13 Pro sieht viel sauberer aus als das iPhone 12 Pro, weil es weniger Aufdrucke auf der Oberfläche der Batterie gibt. Und es gibt A15 auf dem Motherboard.

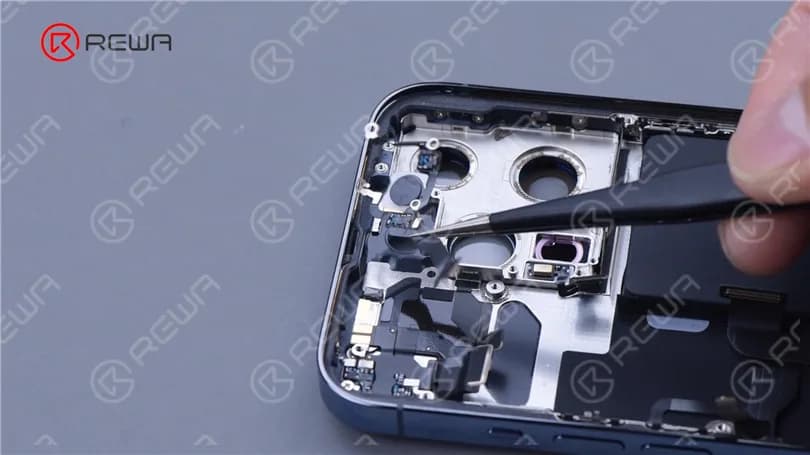

Entfernen Sie die 5 Schrauben, mit denen die Abdeckung der Rückfahrkamera befestigt ist.

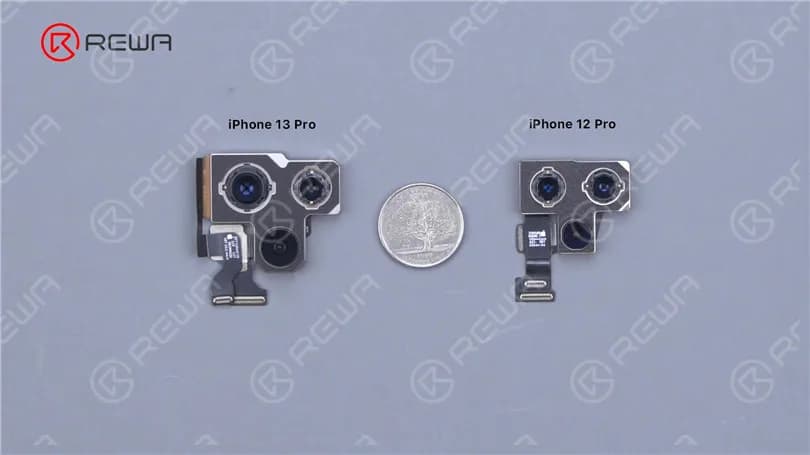

Trennen Sie das Flexkabel der Kamera ab. Entfernen Sie die Kamera. Das iPhone 13 Pro hat eine größere Kamera als das iPhone 12 Pro.

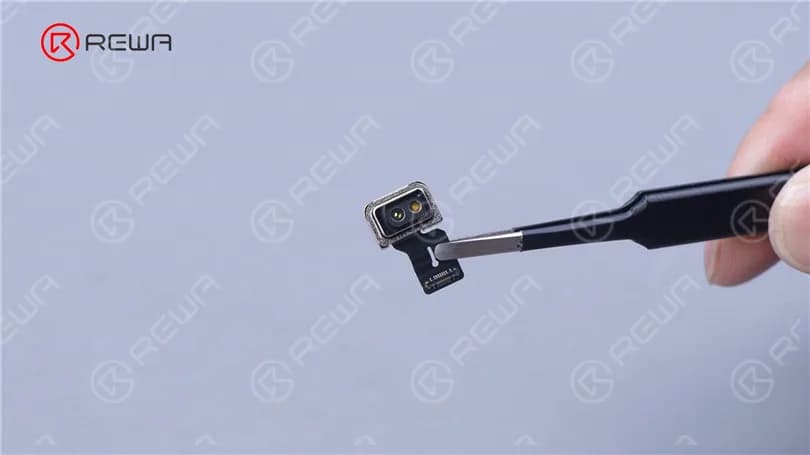

Nehmen Sie den LiDAR ab. Alle Seiten des LiDAR sind durch Pufferschaum geschützt.

Trennen Sie die Flexkabel der unteren Antenne und des Ladeanschlusses. Trennen Sie dann die flexiblen Kabel des Dot-Projektors und des Face ID-Moduls.

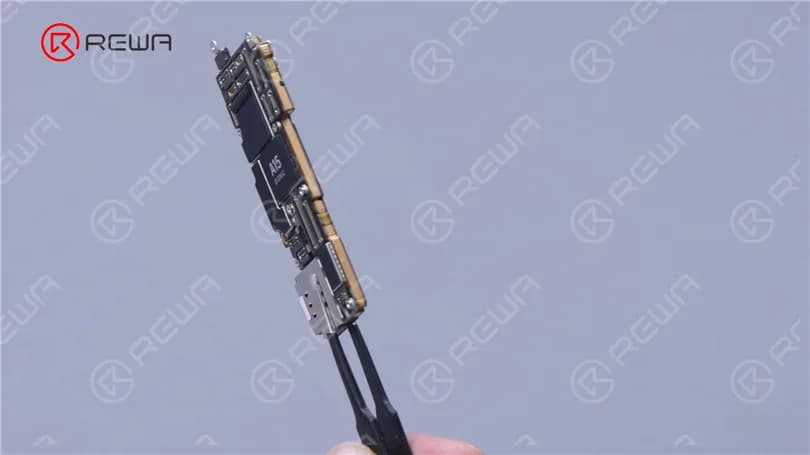

Entfernen Sie die Hauptplatine. Die Hauptplatine ist nach wie vor doppellagig aufgebaut. Der SIM-Kartenleser ist auf die Hauptplatine geschweißt.

Auf beiden Seiten der Hauptplatine befinden sich Bänder zur Wärmeableitung.

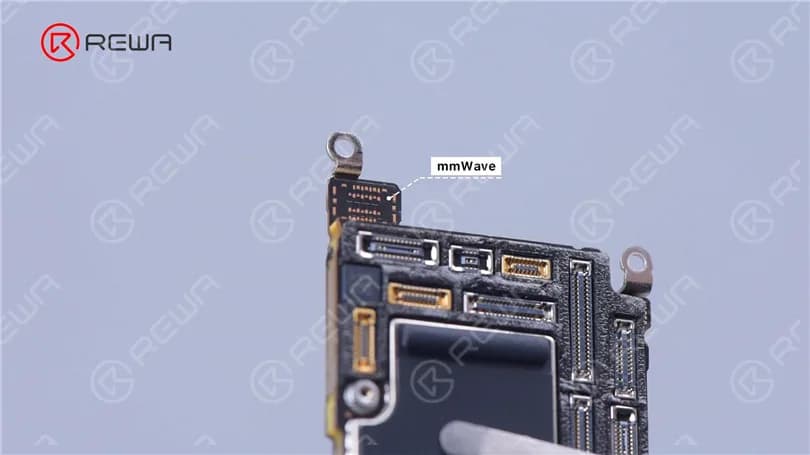

Der Sitz von mmWave ist auf der Hauptplatine leer.

Nehmen Sie die Hörmuschel ab. Die Größe wurde im Vergleich zum Vorgängermodell erhöht.

Entfernen Sie das Face ID-Flexkabel. Der Punktprojektor und die Infrarotkamera des iPhone 13 Pro sind in einem flexiblen Kabel integriert.

Dies erschwert zweifelsohne die zukünftige Reparatur von Face ID.

Entfernen Sie das Blitzflexkabel.

Lösen Sie die Schrauben, mit denen die Signalantenne befestigt ist, und dann die Signalantenne. Entfernen Sie die NFC-Antenne.

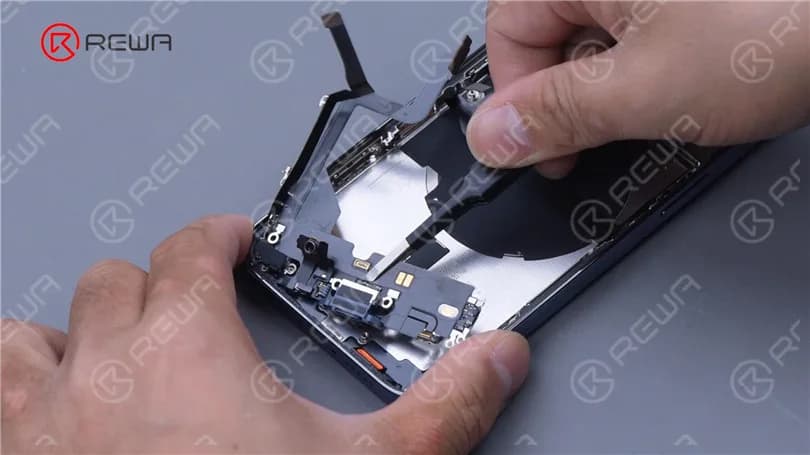

Entfernen Sie die Schrauben, die das Flexkabel des Ladeanschlusses halten.

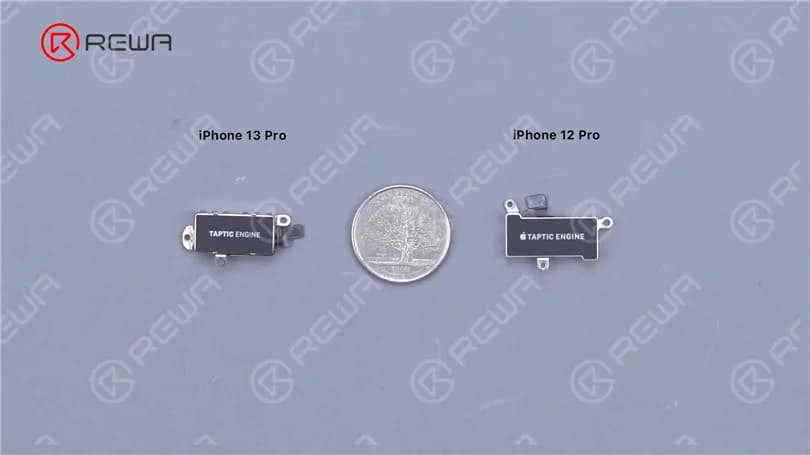

Ziehen Sie den Lautsprecher und die Taptic Engine heraus. Die Taptic Engine des iPhone 13 Pro ist kleiner.

Dann entfernen wir die Batterie.

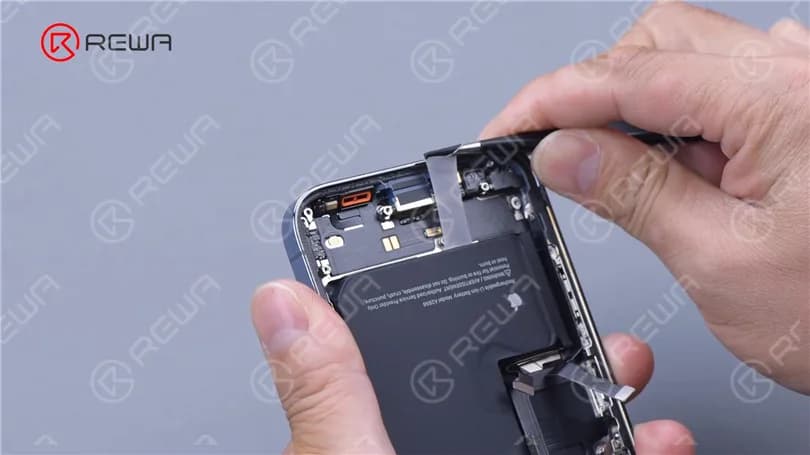

Ziehen Sie die Klebestreifen mit einer Pinzette langsam heraus.

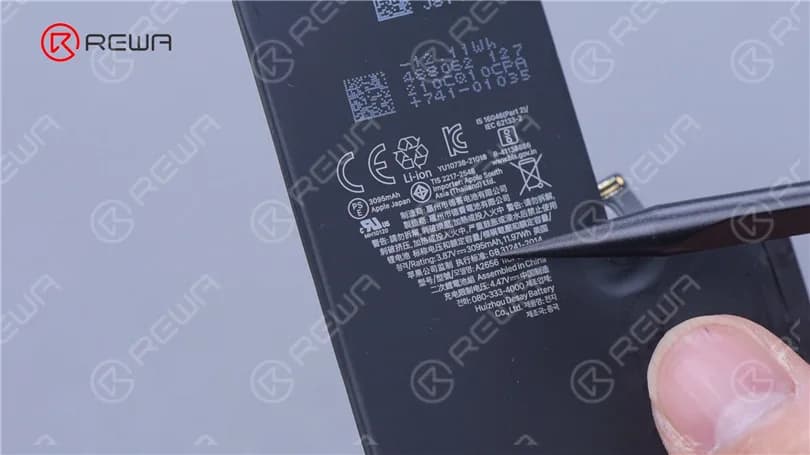

Die Batteriekapazität wurde von 2815 mAh auf 3095 mAh erhöht.

Entfernen Sie schließlich das Kunststoffteil und dann das flexible Kabel des Ladeanschlusses.

Die Rückseite des iPhone 13 Pro sieht genauso aus wie die des iPhone 12 Pro.

Wir gehen davon aus, dass die Wiederherstellungsmethode die gleiche ist wie beim iPhone 12 Pro. Im Allgemeinen ist das iPhone 13 Pro Teardown einfacher als sein Vorgänger.

Die Wiederherstellung des Bildschirms und die Reparatur von Face ID wird schwieriger werden. Später werden wir Videos über die Trennung der Hauptplatine, den Bildschirm und die Wiederherstellung der Rückabdeckung haben, um die Reparatur Schwierigkeit des iPhone 13 Pro im Detail zu diskutieren. Bitte bleiben Sie dran.
