ITGehören Sie zu den iPhone-7-Nutzern, die ein lästiges Wackeln der Rückkamera erleben, wenn sie versuchen, das perfekte Foto aufzunehmen? Damit sind Sie nicht allein. Viele Apple-Enthusiasten standen vor ähnlichen kamerabezogenen Problemen und haben online nach Lösungen gesucht. Während einige von vorübergehenden Reparaturen mit Magneten berichtet haben, sind wir hier, um tiefer in das Problem einzutauchen und eine dauerhaftere Lösung anzubieten, um die Ursache für das Wackeln der iPhone-7-Rückkamera zu beheben.
Ein Benutzer von Apple Support hat sein Problem geschildert und um Hilfe gebeten. Außerdem haben wir viele Anfragen von Benutzern bezüglich der iPhone-Kamera erhalten in unserer ASK-Forum . Wie iPhone Kamera schwarz , iPhone-Kamera fokussiert nicht, iPhone-Kamera wackelt und so weiter. Nehmen wir also die Reparatur einer wackelnden iPhone 7-Kamera als Beispiel, um Ihnen zu zeigen, wie Sie das Problem mit der wackelnden iPhone-Kamera beheben können.
Viele iPhone 7-Nutzer berichten, dass ihre Rückkamera beim Aufnehmen eines Bildes wackelt. Die Frontkamera funktioniert jedoch normal. Sie haben online nach einer Lösung gesucht. Nach dem Update auf die neueste iOS-Version hat sich nichts geändert.

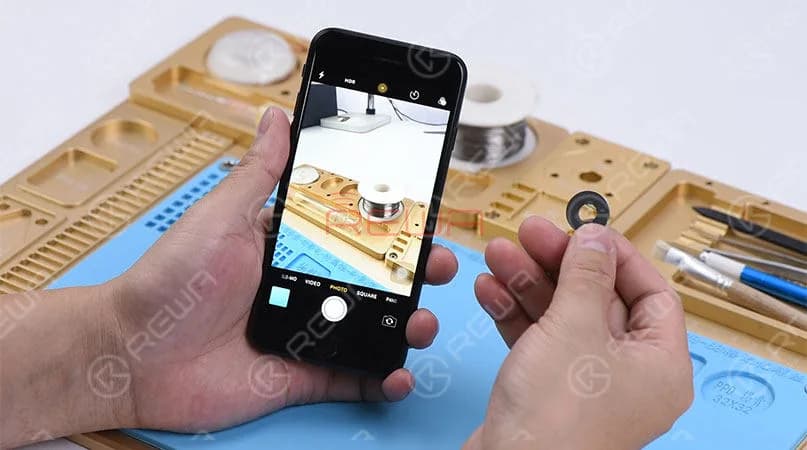

Einige Leute haben eine Lösung gefunden. Ein Magnet kann verhindern iPhone 7 Rückkamera vom Zittern. Sie befestigen einen Magneten am Kamerahalterungsring. Die hintere Kamera hört sofort auf zu zittern. Wenn sie den Magneten jedoch entfernen, beginnt die hintere Kamera sofort wieder zu zittern. Im Inneren der hinteren Kamera befindet sich eine Spule zum Fokussieren. Der Magnet kann das Zittern der Spule verhindern, indem er das Magnetfeld beeinflusst.
Warum die Kamera des iPhone 7 wackelt und wie man das Problem behebt
Es gibt zwei Gründe für das Wackelproblem der iPhone 7-Rückkamera.
1. Die Rückkamera ist kaputt. Die Rückkamera muss gewechselt werden.
Der Stromkreis der Rückfahrkamera ist fehlerhaft.
Heute geht es in unserem Fall um den Problem mit dem Wackeln der iPhone 7 Hauptkamera , was durch eine Fehlfunktion des Stromkreises der Rückkamera verursacht wurde.
Schritt 1: Bestätigen Sie den beschädigten Schaltkreis der Rückkamera

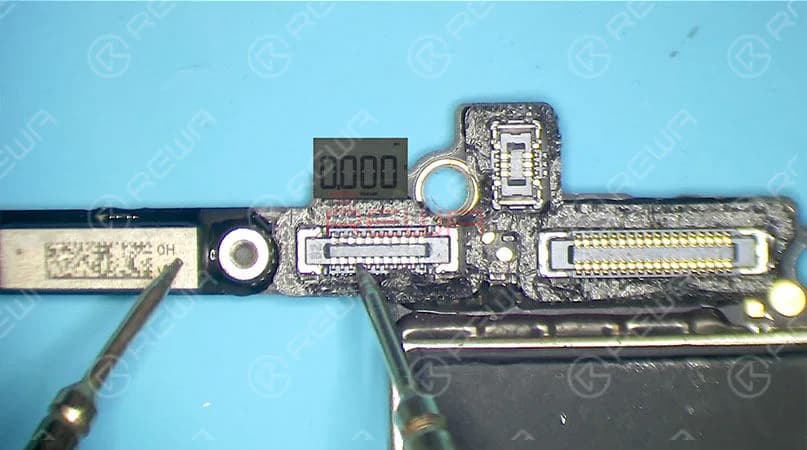

Zuerst das Telefon zerlegen und die Display-Baugruppe entfernen. Dann die Hauptplatine herausnehmen. Das Erste, was wir tun, ist, den Rückkamera-Anschluss J4501 zu überprüfen. Führen Sie eine Diodenmodusmessung von J4501 durch. Der gemessene Wert von Pin 16 ist 0, was unnormal ist. Der normale Wert sollte 600 sein, nach diesem Urteil haben relevante Stromkreise von Pin 16 einen Kurzschluss nach Masse.
Schritt 2: Lokalisieren Sie die fehlerhafte Komponente
Da sich mehrere Filterkondensatoren auf der Schaltung befinden, können wir die fehlerhafte Komponente mit der ‘Kolophonium-Erkennungsmethode’ lokalisieren.
Reißen Sie den Schutzaufkleber ab und führen Sie eine Sichtprüfung der Hauptplatine durch. Die Hauptplatine ist weder verformt noch durch Wasser beschädigt.

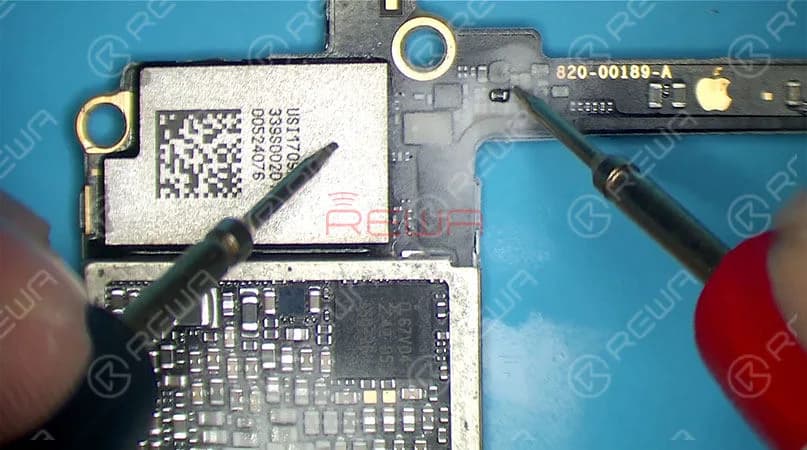

Zuerst Kolophonium auf die relevanten Komponenten der Schaltung aufbringen. Dann die Spannung einstellen von der DC-Stromversorgung auf 2,8 V. Schließen Sie weiterhin die Messleitungen des Multimeters an das Gleichstromnetzteil an. Berühren Sie mit der schwarzen Messspitze einen GND-Anschluss auf der Hauptplatine und mit der roten Messspitze Pin 2 von FL2502. Überprüfen Sie, ob die Leitung zwischen Pin 2 von FL2502 und J4501 einen Kurzschluss aufweist. Kolophonium auf C2519 schmilzt sofort. Urteilsgemäß ist C2519 beschädigt.
Schritt 3: Fehler löschen

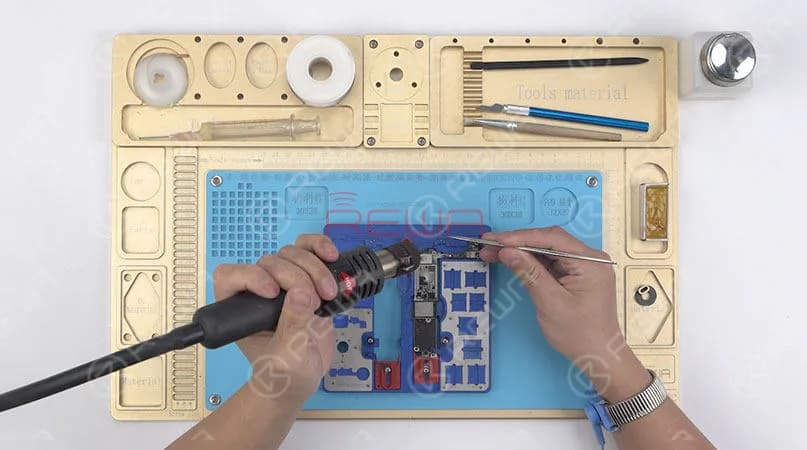

Da C2519 ein Filterkondensator ist, können wir ihn einfach von der Platine ablösen. Befestigen Sie die Logikplatine am PCB-Halter. Entfernen Sie C219 mit einer Heißluftpistole. Reinigen Sie die Stelle anschließend mit PCB-Reiniger. Führen Sie eine Diodenmessung am Anschlussfeld von C2519 durch. Der gemessene Wert beträgt 645, was normal ist.
Schritt 4: Das Telefon zusammenbauen und testen
Installieren Sie die Hauptplatine und die Display-Baugruppe. Schließen Sie den Akku an und drücken Sie den Einschaltknopf. Das Telefon schaltet sich normal ein. Tippen Sie auf dem Startbildschirm auf die Kamera-App. Die Rückkamera hört auf zu wackeln. Wechseln Sie zur Frontkamera, und die Frontkamera funktioniert normal. Wechseln Sie wieder zur Rückkamera und nehmen Sie ein Bild auf. Überprüfen Sie das aufgenommene Foto. Es läuft alles einwandfrei.
Warme Tipps: das Telefon nach der Bestätigung der Störungsbeseitigung vollständig zusammengebaut wird.
Schauen Sie sich das Video an für detaillierte Schritte zu Reparatur bei wackelnder iPhone 7 Hauptkamera . Interessiert daran, mehr iPhone-Reparaturtechniken zu lernen? Melden Sie sich jetzt an für REWA Europa Schulungskurs im März und April.
Verwendete Werkzeuge:
Lötdocht Kolophonium-Lötflussmittel
Schraubenzieher
Antistatische Plastik-Hebeleisen
