ITIm Allgemeinen läuft der normale Bootvorgang des iPhone folgendermaßen ab. Zuerst wird die Einschalttaste gedrückt, dann erscheint zwischen zehn und zwanzig Sekunden das Apple-Logo. Nach dem Erscheinen des Apple-Logos fährt das iPhone wieder normal hoch. Kürzlich beschwerten sich einige Kunden über das Problem, dass sich das iPhone nach dem Drücken der Einschalttaste nicht mehr einschalten lässt - kein Apple-Logo, nur ein schwarzer Bildschirm.
Es ist möglich, verschiedene Ursachen zu finden und verschiedene Lösungen zu finden. In diesem Blog bietet REWA eine Lösung für die Reparatur der Logikplatine des iPhone 6/6S, das sich nicht mehr einschalten lässt. Bitte zögern Sie nicht, unten einen Kommentar zu hinterlassen, wenn Sie eine andere Meinung haben.
iPhone 6 Won't Turn On Kurze EinführungDas iPhone 6 lässt sich nicht normal einschalten, wenn man die Power-Taste gedrückt hält. Führen Sie den Erkennungsprozess durch und wir stellen fest, dass die Logikplatine einen Leckstrom von 900 mA aufweist und der PMIC überhitzt ist. Die Kapazität um den PMIC herum zeigt jedoch keinen Kurzschluss. Daraus können wir den Schluss ziehen, dass der PMIC beschädigt ist und durch einen neuen ersetzt werden muss.
Die Diagnose

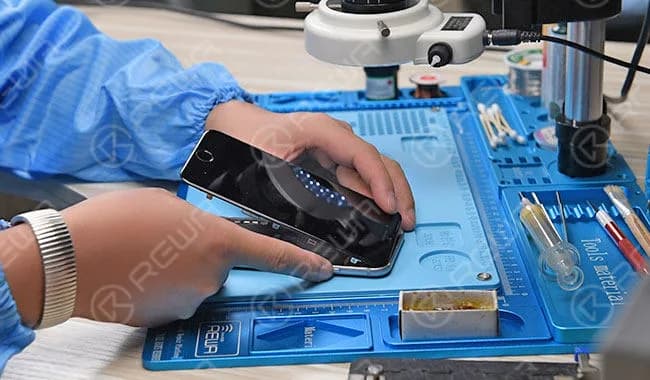

Einschalttaste einschalten, das Telefon kann nicht normal starten

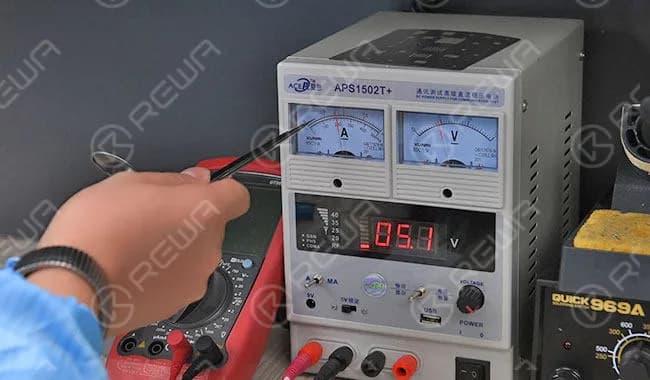

Schließen Sie das Telefon an das Gleichstromnetzteil an, springt der Bootstrom auf 900 mA, was ein abnormaler Wert ist.

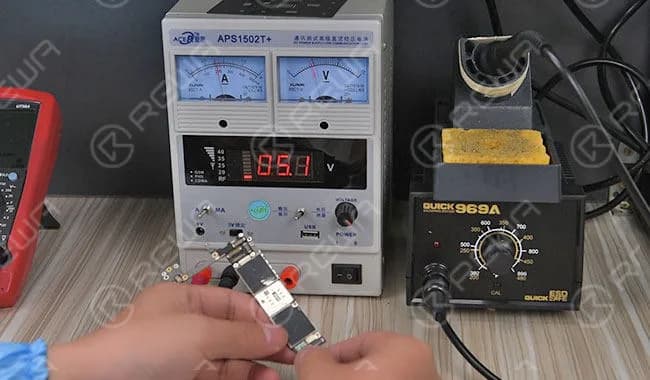

Nehmen Sie die Logikkarte heraus und verbinden Sie die Logikkarte mit der DC-Stromversorgung. Die Logikkarte zeigt einen Leckstrom von 900 mA an.

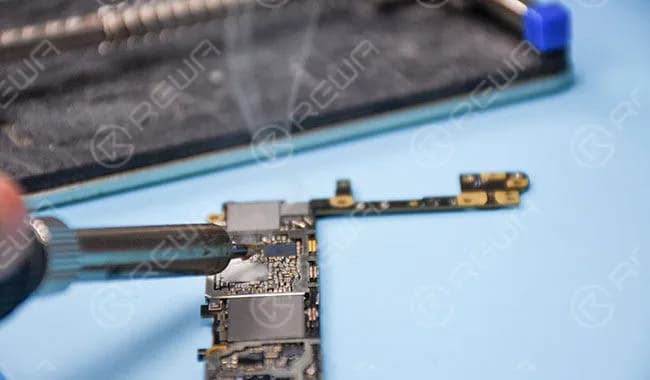

Tauchen Sie etwas Kolophonium in den Lötkolben, um den Leistungs-IC der Logikkarte und die umliegenden Komponenten zu räuchern. Verbinden Sie dann die Logikkarte mit der Gleichstromversorgung. Das Kolophonium beginnt schnell zu schmelzen, was darauf hinweist, dass der Leistungs-IC überhitzt ist.
Test

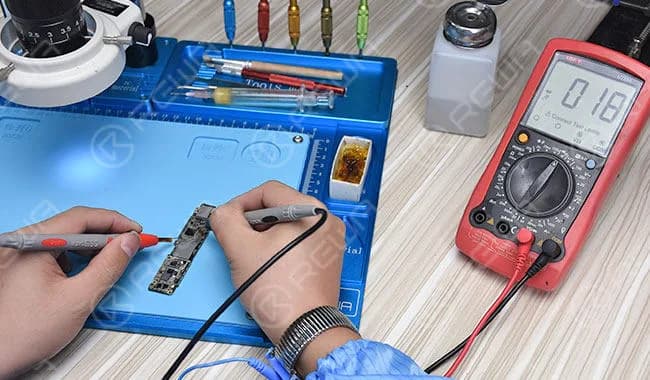

Kapazität um den Leistungs-IC - kein Kurzschluss. Daraus können wir schließen, dass der Leistungs-IC Strom verliert.
Anmerkungen
Das Entfernen von 6s Power IC mit einer Heißluftpistole kann ein echtes Risiko darstellen, deshalb empfehlen wir hier eine CNC-Spanschleifmaschine.
Schleifen
Setzen Sie das iPhone 6s Logic Board auf die entsprechende iPhone 6s Form und stellen Sie das Schleifprogramm ein.
Klicken Sie auf und löschen Sie den numerischen Wert der x-Achse und der y-Achse. Bewegen Sie den Fräser der Schleifmaschine in den entsprechenden Power-IC-Schleifbereich. Stellen Sie den numerischen Wert der z-Achse ein und bewegen Sie den Fräser, bis er die Oberfläche des Leistungs-ICs berührt. Löschen Sie dann den numerischen Wert der z-Achse.
Mit dem Schleifen beginnen. Sobald das Klebepad gleichmäßig herauskommt, ist der Schleifvorgang beendet.
Nehmen Sie die Logikplatine heraus und entfernen Sie die schwarzen Kleberückstände mit einem Plastikmesser.
Reballing
Da die Dosen des neuen Leistungs-ICs einen hohen Schmelzpunkt haben, müssen wir die Dosen zunächst mit dem Lötkolben reinigen.
Dann reballing das Leistungs-IC mit der BGA-Reballing-Schablone.
Löten
Tragen Sie etwas BGA-Pastenflussmittel auf das Bonding-Pad auf und richten Sie den Power-IC an der richtigen Stelle aus, achten Sie auf die Richtung. Blasen Sie ihn mit einer Heißluftpistole bei 260 Grad aus.
Prüfung

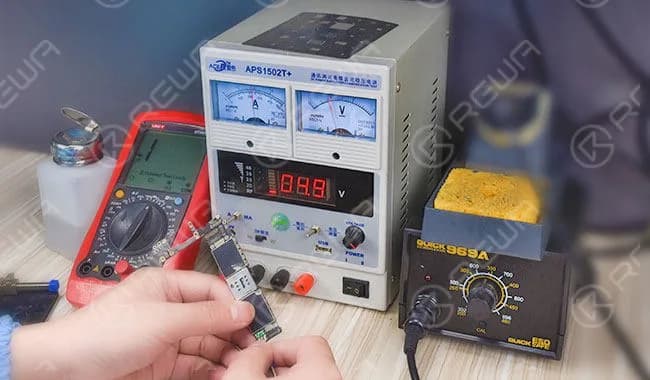

Sobald die Logikkarte ausreichend abgekühlt ist, verbinden Sie die Logikkarte mit der Gleichstromversorgung. Booten Sie mit dem von der Pinzette ausgelösten Startsignal. Der Bootstrom wird normal angezeigt, der Fehler ist behoben.
Bauen Sie das Telefon zusammen und testen Sie es. Das iPhone startet und funktioniert normal.
Für weitere Details über iPhone 6s Won't Turn On Reparaturanleitung, gehen Sie bitte zu REWA YouTube-Kanal . Oder beobachten iPhone 6S lässt sich nicht einschalten Video reparieren . Sie können uns auch für Unterstützung kontaktieren:
