iPhone X Kein Service: Lösung für Fachleute

Hallo Leute, in unserem heutigen Reparaturkurs werden wir euch durch die Schritte führen, wie man ein iPhone X, das keinen Service anzeigt, repariert.

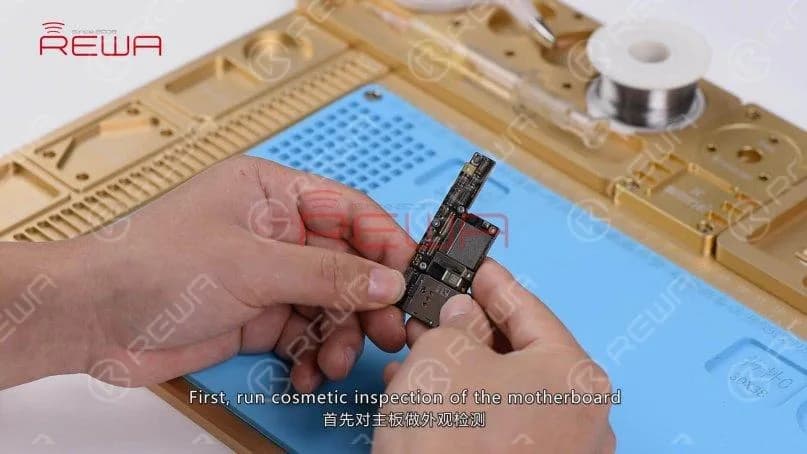

Führen Sie zunächst eine kosmetische Inspektion der Hauptplatine durch. Die Hauptplatine ist nicht verformt oder durch Wasser beschädigt.

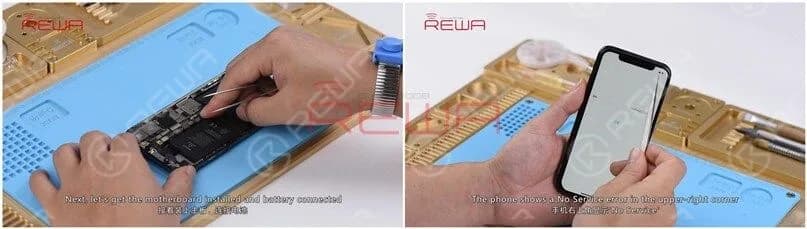

Als Nächstes installieren wir die Hauptplatine und schließen den Akku und die Display-Baugruppe an. Schalten Sie das Telefon ein und das Telefon geht mit dem Aktivierungsprozess.

Klicken Sie auf das Symbol in der rechten unteren Ecke. Die Seriennummer wird normal auf dem Bildschirm angezeigt. Es wird keine IMEI-Nummer auf dem Bildschirm angezeigt. Das Telefon zeigt in der oberen rechten Ecke die Fehlermeldung No Service an.

Demnach könnte das Klebepad pseudolotiert worden sein oder die untere Schicht ist defekt.

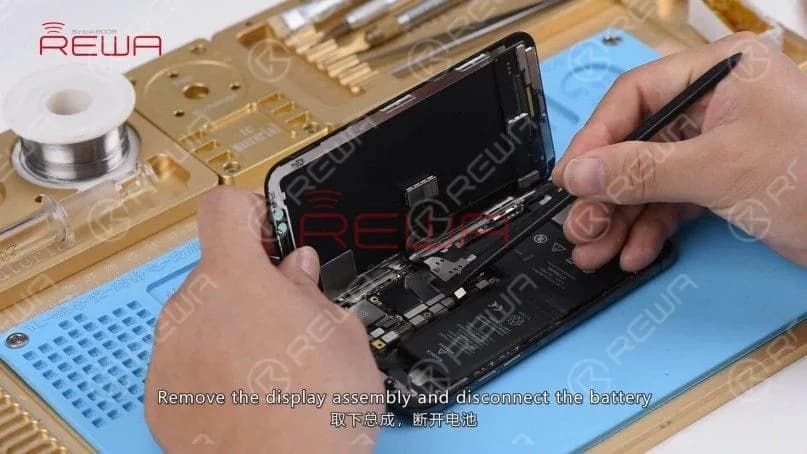

Als Nächstes müssen wir die Hauptplatine ausbauen. Entfernen Sie zunächst die Display-Baugruppe, trennen Sie die Batterie ab und nehmen Sie die Hauptplatine heraus.

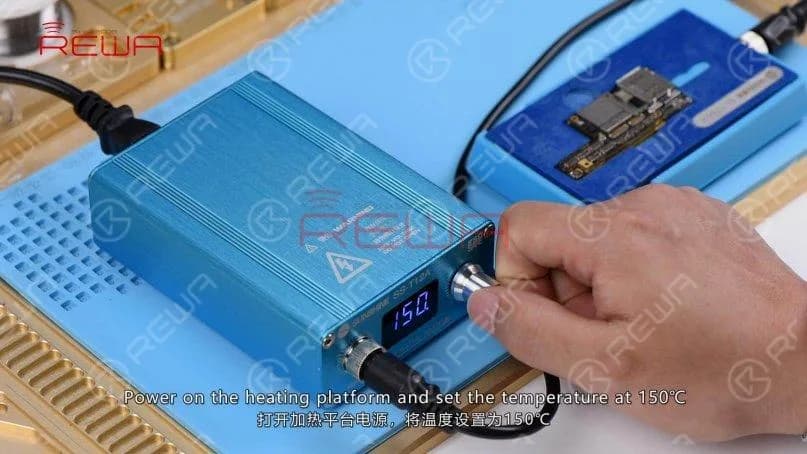

Platzieren Sie die Hauptplatine auf dem spezialisierten Heizungsplattform. Schalten Sie die Heizplattform ein und stellen Sie die Temperatur auf 150℃.

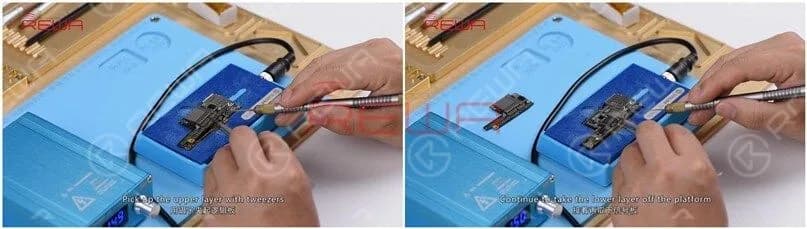

Wenn die Temperatur der Plattform 150℃ erreicht hat, nehmen Sie die obere Schicht mit einer Pinzette auf. Fahren Sie fort, die untere Schicht von der Plattform zu nehmen, und schalten Sie die Heizplattform aus.

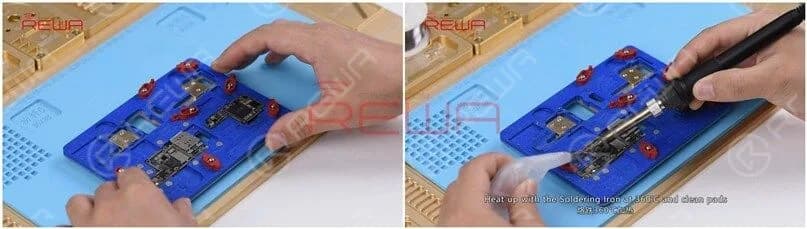

Befestigen Sie die obere Schicht und die untere Schicht an der PCB-Halter. Aufheizen mit dem Lötkolben bei 360℃ und reinigen Sie die Pads an den Kanten der oberen Lage und das Bonding Pad mit Kolophonium getränktem Solder Wick.

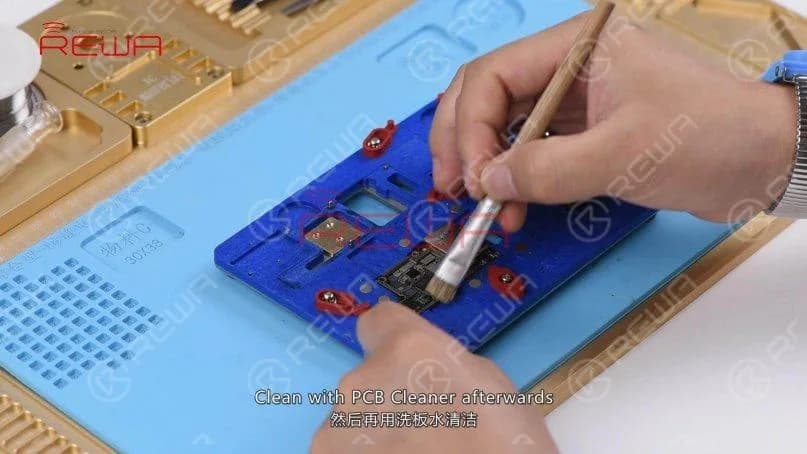

Anschließend mit PCB Cleaner reinigen.

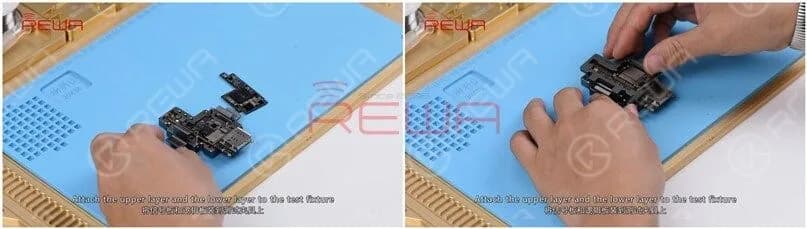

Lösen Sie die obere und die untere Lage vom Leiterplattenhalter. Befestigen Sie die obere und untere Lage an der Prüfvorrichtung.

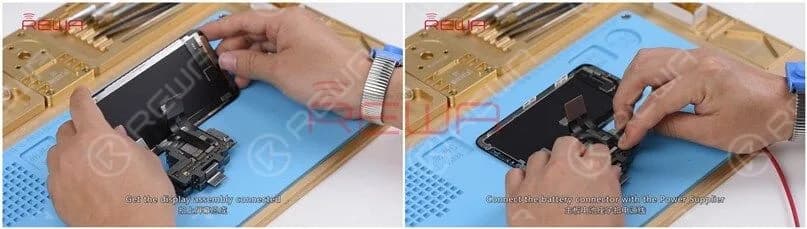

Schließen Sie die Anzeigeeinheit an. Verbinden Sie den Batterieanschluss mit dem Netzgerät. Drücken Sie die Einschalttaste am Netzgerät. Das System erkennt dann das Drücken der Einschalttaste.

Das Telefon beginnt mit dem Aktivierungsprozess. Klicken Sie auf das Symbol in der unteren rechten Ecke. Die Seriennummer wird normal auf dem Bildschirm angezeigt. Es wird keine IMEI-Nummer auf dem Bildschirm angezeigt. Das Telefon zeigt in der oberen rechten Ecke den Fehler No Service an. Wir können nun bestätigen, dass das Bonding Pad nicht pseudolotiert wurde. Der Fehler hängt mit der unteren Schicht zusammen.

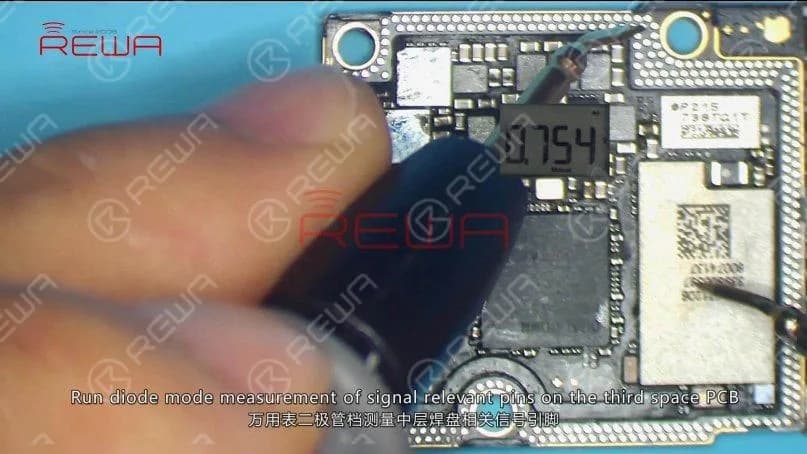

Wir müssen also die untere Schicht weiter überprüfen. Führen Sie eine Diodenmessung der signalrelevanten Pins auf dem Bonding Pad durch. Nichts geht schief.

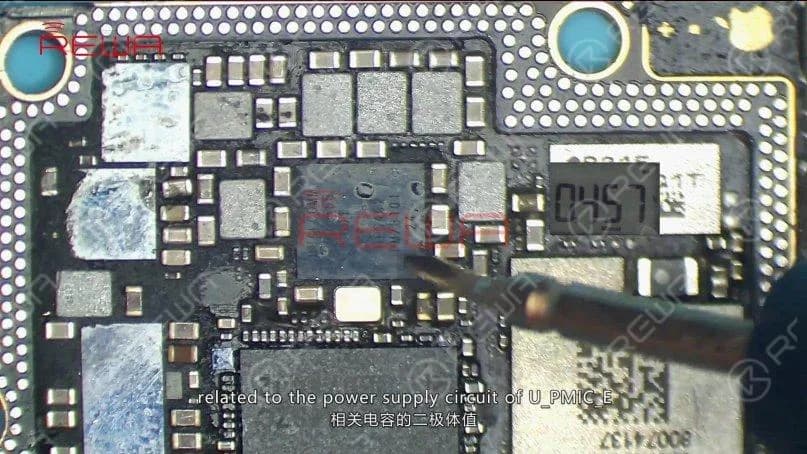

Fahren Sie mit der Diodenmessung der Kondensatoren im Zusammenhang mit dem Stromversorgungskreis von U_PMIC_E fort.

Nichts geht schief. Demnach hängt der Fehler wahrscheinlich mit U_PMIC_E oder U_MDM_E zusammen.

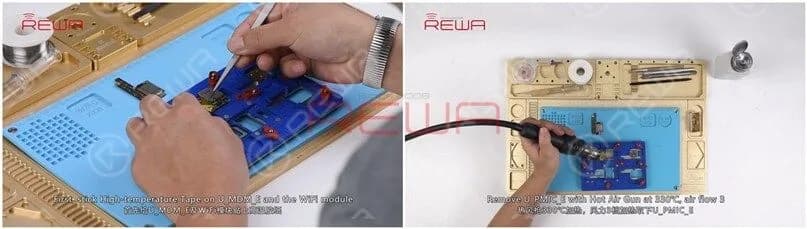

Versuchen wir, das U_PMIC_E durch ein neues zu ersetzen und zu sehen, wie es funktioniert. Kleben Sie zunächst Hochtemperatur-Klebeband auf U_MDM_E und das WiFi-Modul. Entfernen Sie U_PMIC_E mit einer Heißluftpistole bei 330℃, Luftstrom 3.

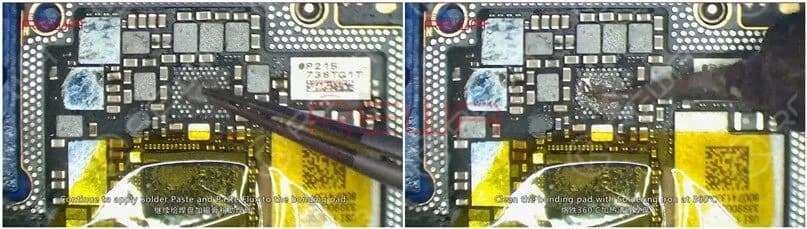

Tragen Sie weiterhin Lötpaste und Flussmittelpaste auf das Klebepad auf. Reinigen Sie das Klebepad mit dem Lötkolben bei 360℃.

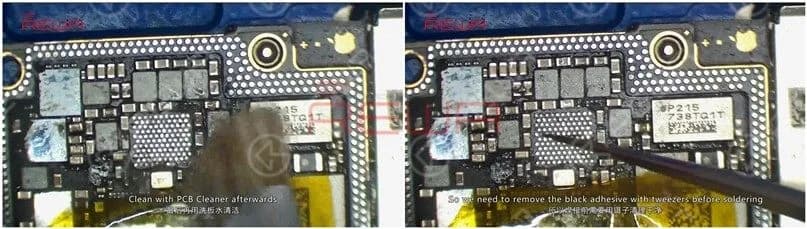

Mit der Heißluftpistole bei 330℃ weiter erhitzen und das Klebepad mit Solder Wick reinigen. Reinigen Sie anschließend mit PCB Cleaner. Um das Klebepad von U_PMIC_E befindet sich schwarzer Klebstoff. Daher müssen wir den schwarzen Klebstoff vor dem Löten mit einer Pinzette entfernen.

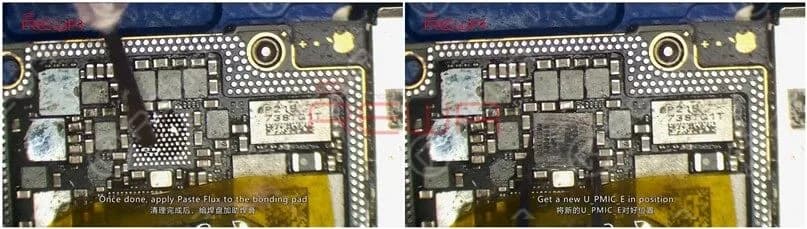

Tragen Sie anschließend Flussmittelpaste auf das Klebepad auf. Bringen Sie ein neues U_PMIC_E in Position und löten Sie mit der Heißluftpistole bei 330℃, Luftstrom 3.

Bitte beachten Sie, dass für iPhones mit einem iOS 12-System, sobald Basisband relevanten IC ersetzt werden, müssen wir das Telefon wiederherstellen und neu schreiben die Basisband-Daten auf das Telefon.

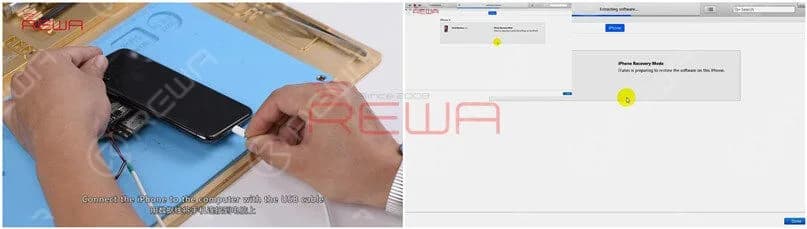

Befestigen Sie die obere und die untere Schicht an der Prüfvorrichtung. Bringen Sie die Rückglasbaugruppe an. Verbinden Sie den Batterieanschluss mit dem Gleichstromnetzteil. Verbinden Sie das iPhone über das USB-Kabel mit dem Computer. Stellen Sie das Telefon über iTunes wieder her. Trennen Sie anschließend das USB-Kabel, das Netzteil und die hintere Glasbaugruppe ab.

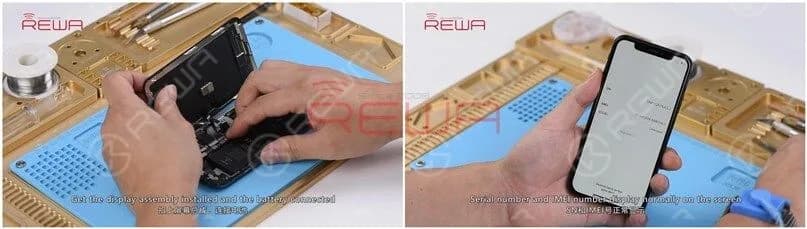

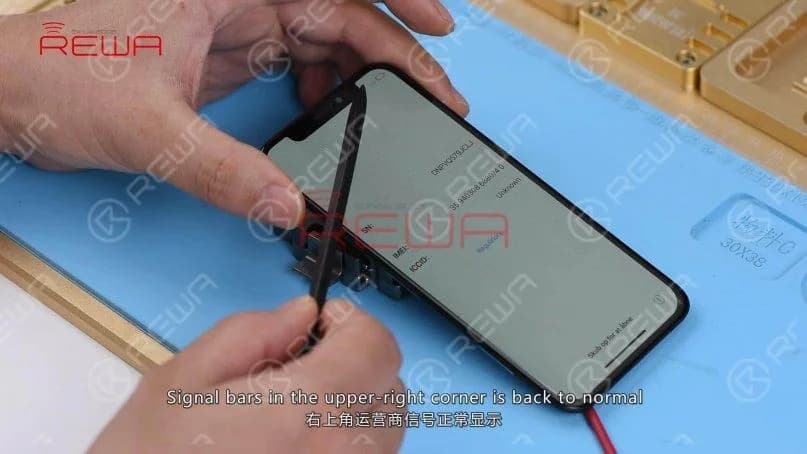

Bauen Sie nun die Anzeigeeinheit ein. Verbinden Sie den Akkuanschluss mit dem Stromversorger. Das Telefon beginnt mit dem Aktivierungsprozess. Klicken Sie auf das Symbol in der unteren rechten Ecke. Seriennummer und IMEI-Nummer werden normal auf dem Bildschirm angezeigt. Die Signalbalken in der oberen rechten Ecke sind wieder normal. Wir können nun bestätigen, dass das Problem "Kein Dienst" durch U_PMIC_E verursacht wird.

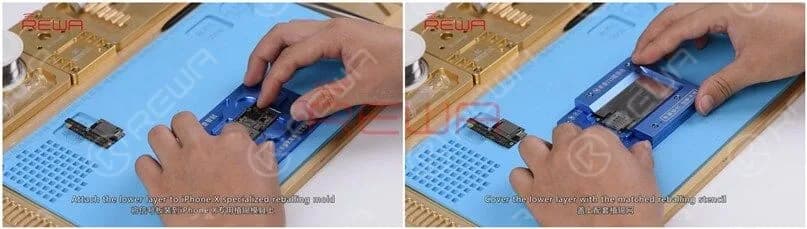

Das nächste, was wir tun müssen, ist, die beiden Schichten zusammen zu löten. Befestigen Sie die untere Schicht auf iPhone X spezialisiert Reballingform. Bedecken Sie die untere Schicht mit der passenden Reballing-Schablone.

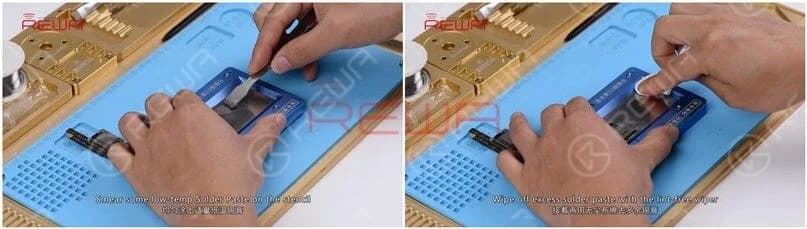

Verschmieren Sie einige Niedertemperatur-Lötpaste auf der Schablone. Wischen Sie überschüssige Lotpaste mit dem fusselfreien Tuch ab. Entfernen Sie anschließend die angepasste Reballing-Schablone vorsichtig. Vergewissern Sie sich, dass die Lötpaste gleichmäßig und perfekt aufgetragen worden ist.

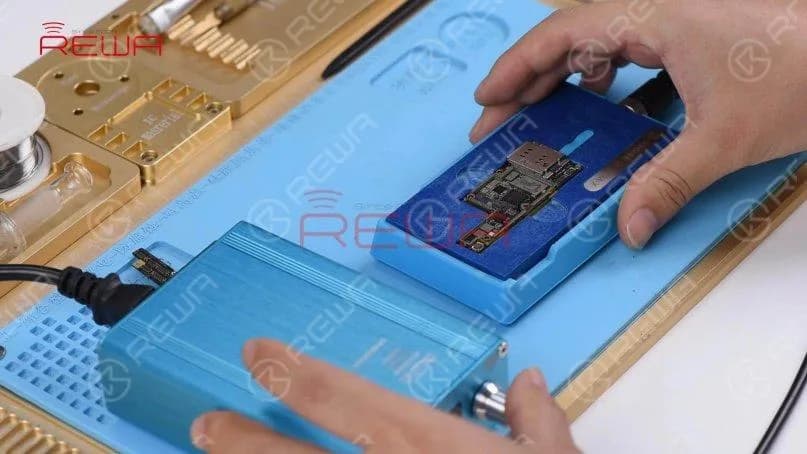

Legen Sie nun die untere Schicht auf die Heizplattform. Schalten Sie die Heizplattform ein und stellen Sie die Temperatur auf 150℃. Während die Lötpaste schmilzt, beginnen sich die Lötkugeln zu formen. Schalten Sie die Heizplattform aus und warten Sie, bis die untere Schicht 10 Minuten lang abgekühlt ist.

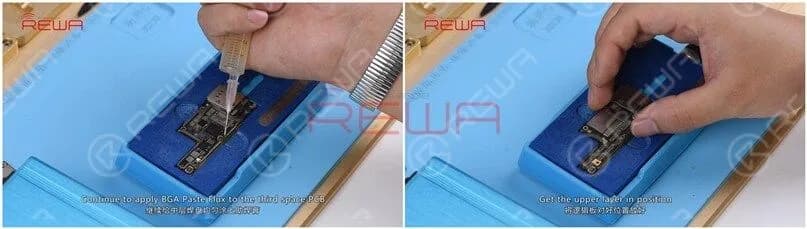

Weiter anwenden BGA-Paste Flussmittel auf das Klebepad. Bringen Sie die obere Lage in Position und schalten Sie die Heizplattform ein.

Wenn die Temperatur der Plattform 150℃ erreicht hat, heizen Sie 1 Minute lang weiter. Schalten Sie anschließend die Heizplattform aus. Warten Sie, bis die Hauptplatine 10 Minuten lang abgekühlt ist.

Jetzt können wir das Telefon zusammenbauen und testen. Das Telefon schaltet sich normal ein und beginnt mit dem Aktivierungsprozess. Klicken Sie auf das Symbol in der unteren rechten Ecke. Seriennummer und IMEI-Nummer werden normal auf dem Bildschirm angezeigt. Die Signalbalken in der oberen rechten Ecke sind wieder normal. Der Fehler "Kein Dienst" ist behoben.

Warme Tipps: Setzen Sie das Telefon nach der Bestätigung der Fehlerbehebung vollständig zusammen.
