ITDas iPhone XR ist nach wie vor ein beliebtes Gerät, aber wie jedes Smartphone ist es nicht immun gegen Hardwareprobleme. Egal, ob Sie ein professioneller Techniker, Inhaber einer Reparaturwerkstatt oder ein Heimwerker sind, das Verständnis von realen Fehlerfällen kann Ihnen helfen, häufige Probleme effizienter zu beheben.
In diesem Artikel stellen wir vier praktische iPhone XR-Reparaturfälle vor, die sich mit Problemen wie dem fehlenden Hochfahren, Fehlfunktionen des Lautsprechers, Display-Problemen und Baseband-Fehlern nach einem Sturz befassen. Jeder Fall enthält klare Diagnosen, Reparaturtechniken und Lösungen auf Komponentenebene, um Ihren Reparaturprozess mit Zuversicht zu führen.
Fall 1: iPhone XR lässt sich nicht starten - hohe Stromaufnahme der DC-Stromversorgung
Die Symptome:
- Telefon lässt sich nicht starten
- Große Stromspitzen bei Anschluss an eine Gleichstromversorgung
Diagnose und Behebung:

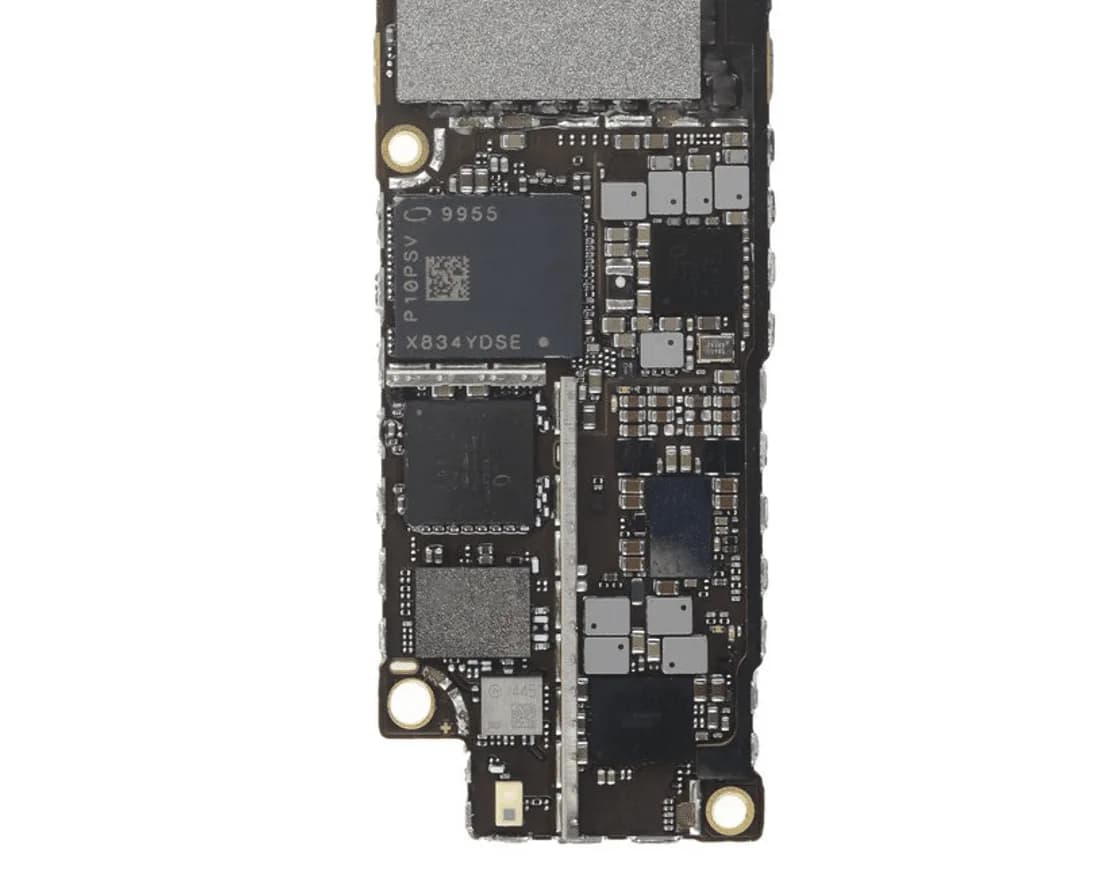

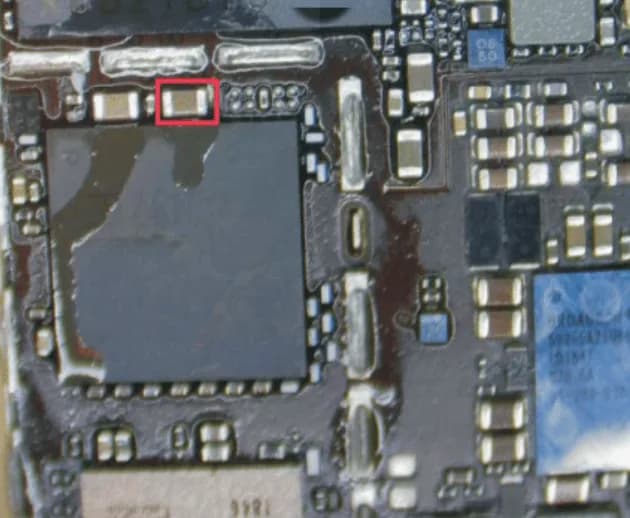

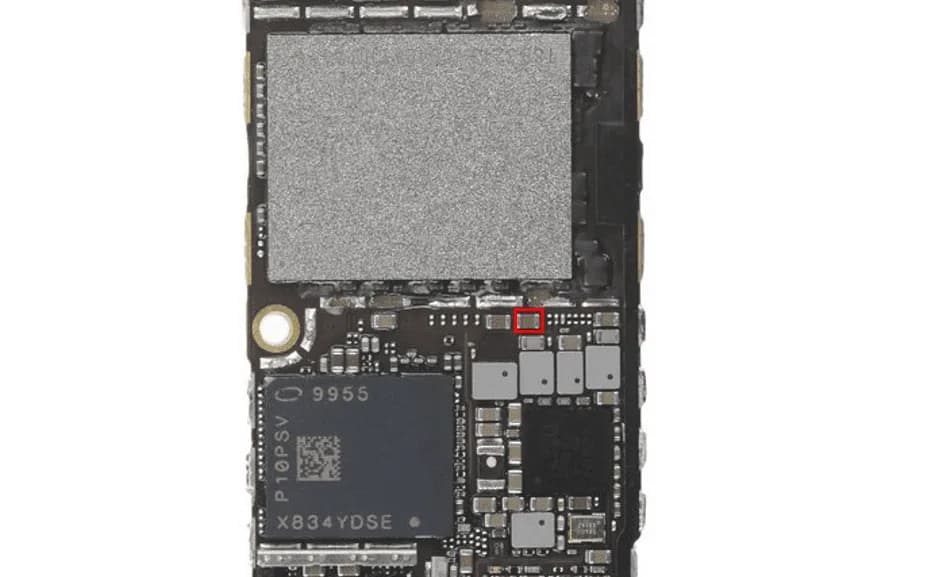

Die Verwendung des Kolophonium-Prüfverfahren (eine Technik, bei der Kolophonium auf die Leiterplatte aufgetragen und erhitzt wird, um Kurzschlüsse visuell zu erkennen), ein kurzgeschlossener Kondensator-C5655-gefunden. Diese Komponente ist verbunden mit dem PP_DISPLAY_BL12_ANODE Leitung, die die Hintergrundbeleuchtung versorgt.
Lösung:
Ersetzen Sie den kurzgeschlossenen C5655 Kondensator. Nach dem Austausch verschwindet der Kurzschluss und das Telefon schaltet sich normal ein.
Fall 2: Lautsprecher klingelt einmal, dann kein Ton
Die Symptome:
- Der Lautsprecher gibt ein einzelnes Klingeln oder einen Ton von sich
- Kein Ton im Anschluss
Diagnose und Behebung:

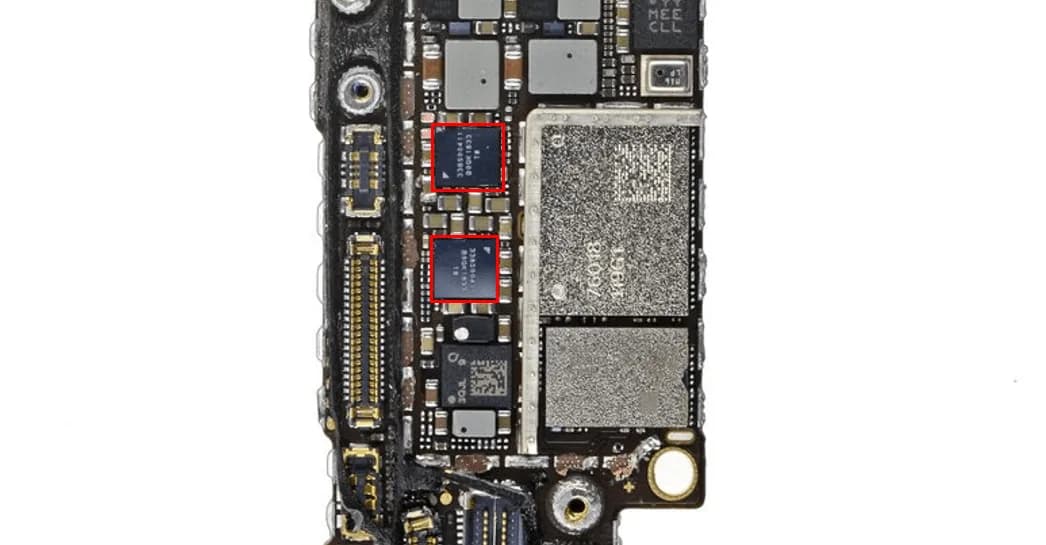

Dieses Problem wird in der Regel verursacht durch schlechte Lötung der Lautsprecherverstärker-ICs. Die Diagnose jedes einzelnen Chips kann sehr zeitaufwändig sein. Daher wird empfohlen, direkt beide ICs der Lautsprecherverstärker zu ersetzen: U5102 und U4902.
Lösung:
Ersetzen Sie beide Chips. Nach dem Austausch ist die Funktion des Lautsprechers wieder normal.
Fall 3: Keine Anzeige, aber normaler Bootstrom
Die Symptome:
- Bildschirm bleibt schwarz
- DC-Netzteil zeigt normalen Bootstrom an
Diagnose und Behebung:

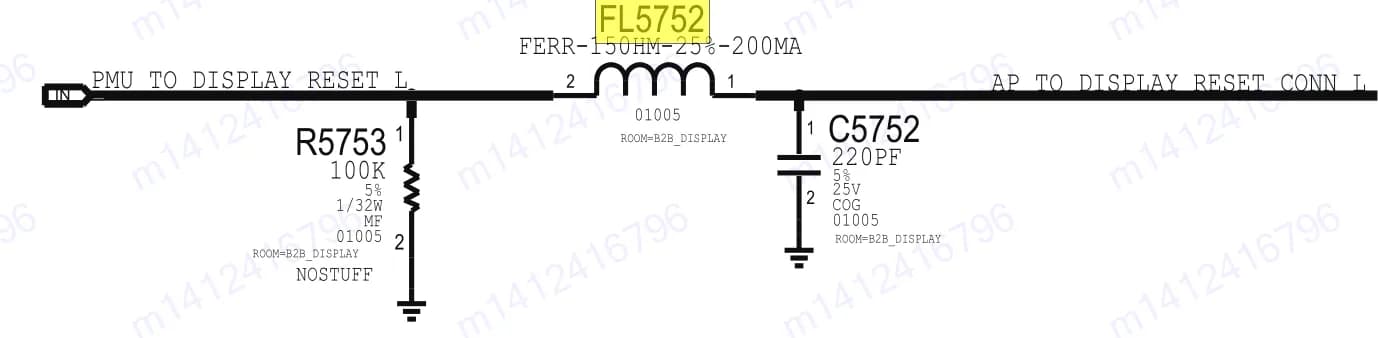

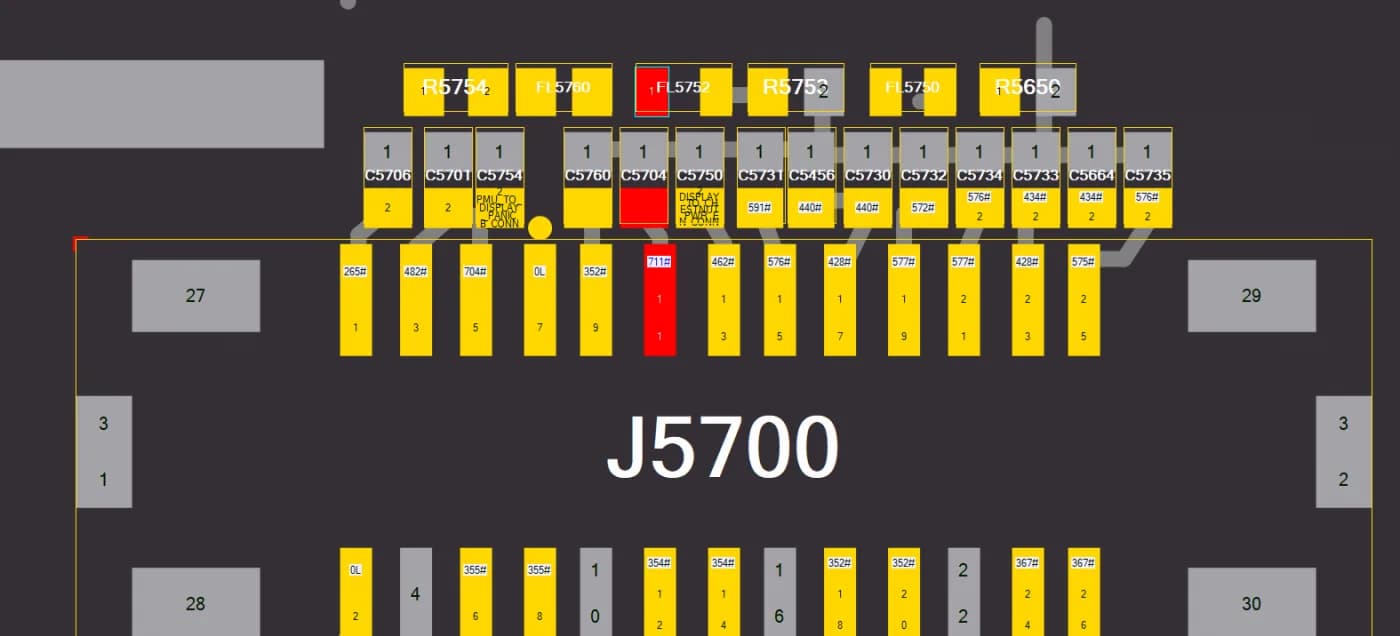

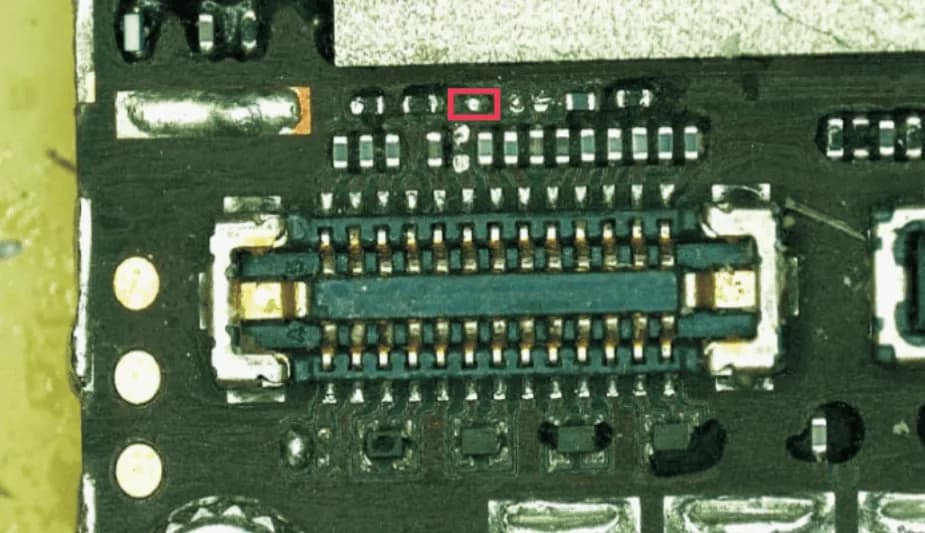

Überprüfen Sie den Display-Anschluss und die benachbarten Komponenten. Die FL5752 Induktor vermisst wurde. Dieser Induktor ist verantwortlich für die PMU_TO_DISPLAY_RESET_CONN_L Signal, das für die Initialisierung der Anzeige entscheidend ist.
Lösung:
Testen Sie zunächst, indem Sie einen Draht über die fehlende Induktionsstelle ziehen. Wenn die Anzeige aufleuchtet, ersetzen Sie die FL5752 Induktor mit einem Gerät der gleichen Spezifikation, um die Reparatur abzuschließen.
Fall 4: Keine Basisbandfunktion nach Fallschaden
Die Symptome:
- Telefon zeigt keinen Dienst an
- Basisband-Informationen fehlen
Diagnose und Behebung:
Konzentrieren Sie sich auf Komponenten, die mit der Basisband-CPU, Basisband PMUund Transceiver-IC. Entfernen Sie zunächst die Abschirmungsabdeckung mit einer Heißluftpistole (vermeiden Sie die Verwendung eines Cutters, um Schäden zu vermeiden).

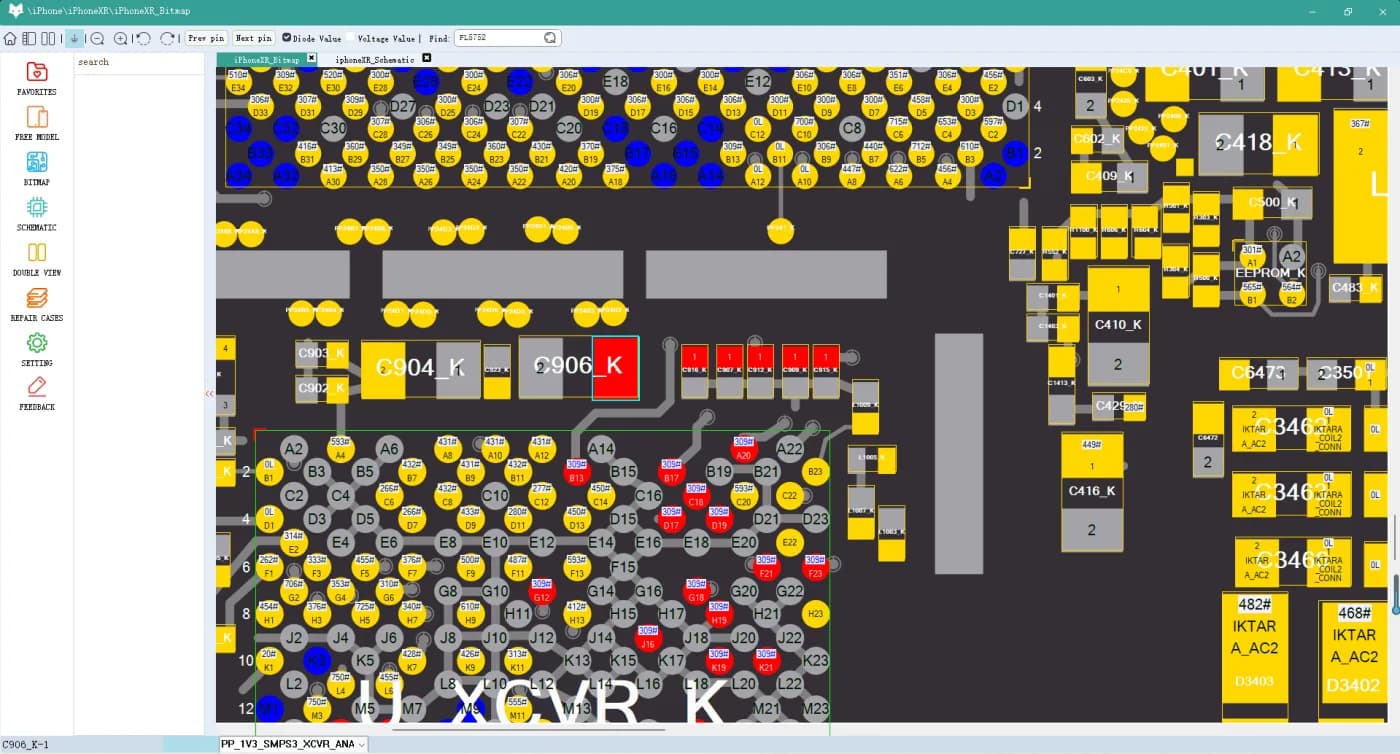

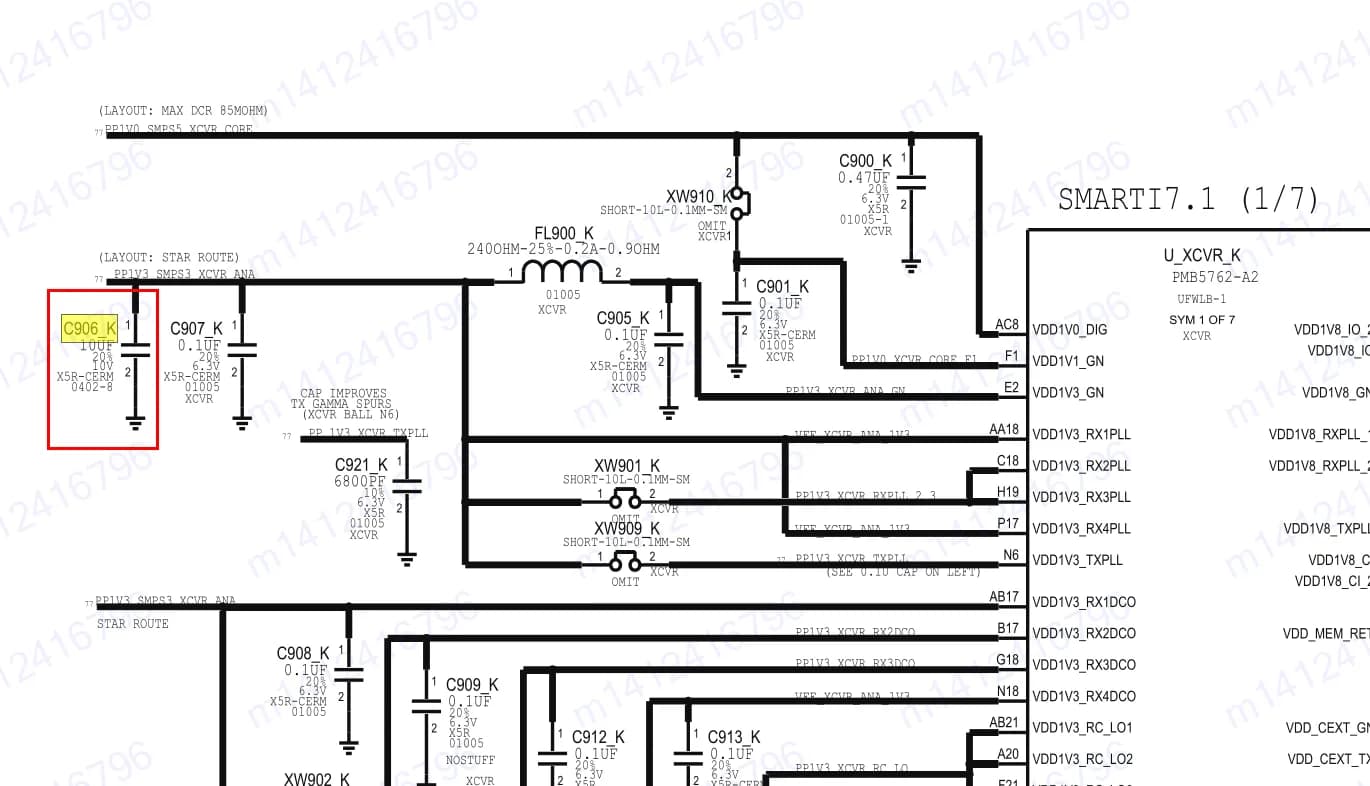

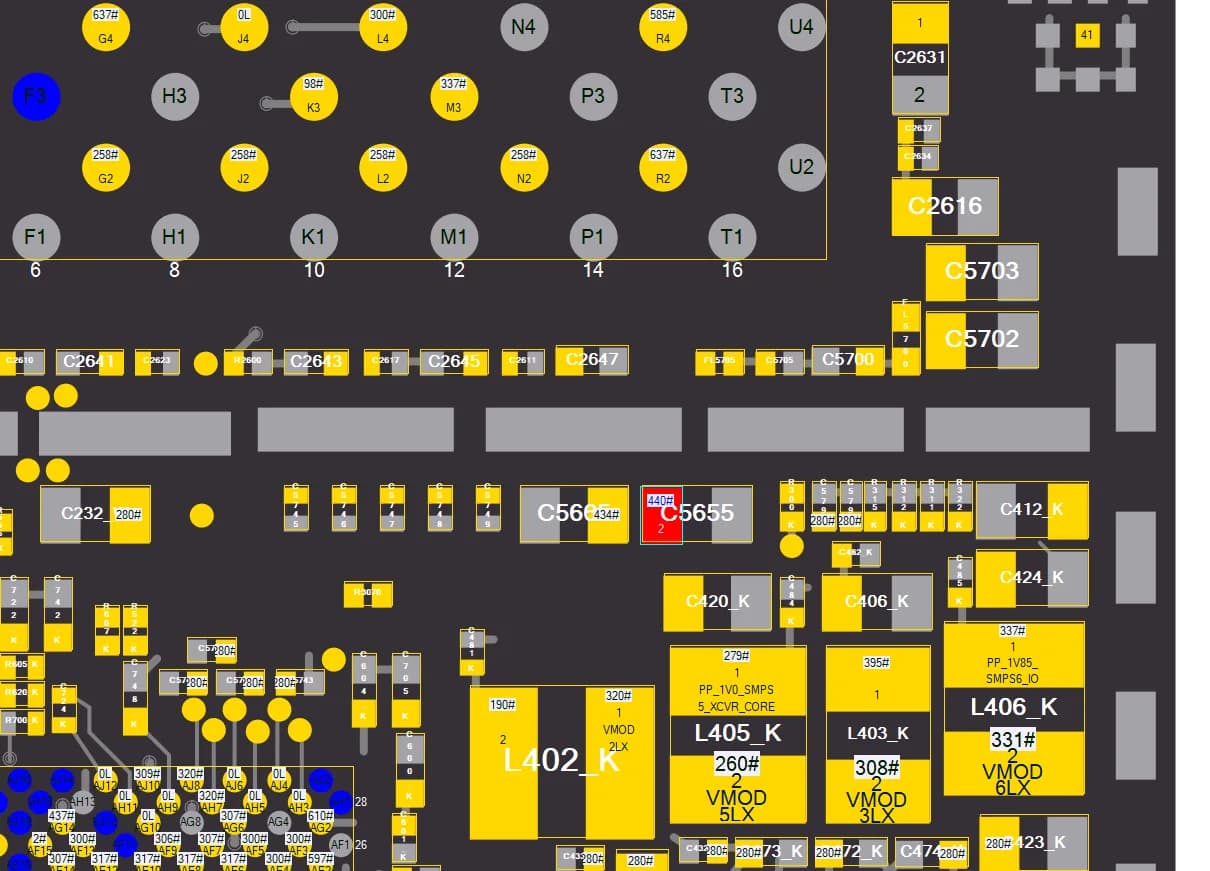

Messen Sie dann die Diodenmesswerte um diese Chips herum. In diesem Fall, C906_K Kondensator wurde als kurzgeschlossen befunden. Es ist verbunden mit dem PP_1V3_SMPS3_XCVR_ANA Stromversorgung und wirkt als Filter.
Lösung:
Ersetzen Sie den kurzgeschlossenen C906_K Kondensator mit einem neuen mit denselben Spezifikationen. Dies gewährleistet langfristige Stabilität für die Basisband- und HF-Funktionen.
(Tipps: Verwenden Sie eine Heißluftpistole, um die Schutzabdeckung leicht zu entfernen. Vermeiden Sie die Verwendung eines Cutters, um Rissschäden an den darunter liegenden Chips zu vermeiden.)
Werkzeuge und Teileliste
🛠 Werkzeuge:
- DC-Stromversorgung
- Kolophonium + Wärmequelle (für die Kolophoniumprüfung)
- Heißluftpistole
- Multimeter (zur Prüfung des Diodenwerts)
- Lötstation
- REFOX Bitmap/Boardview Software
- Präzisionspinzette
- Flux
🔩 Teile:
- Kondensator C5655 (Leitung PP_DISPLAY_BL12_ANODE)
- Induktivität FL5752
- Kondensator C906_K (Leitung PP_1V3_SMPS3_XCVR_ANA)
- Lautsprecher-Verstärker-ICs: U5102, U4902
Schlussfolgerung:
Diese realen iPhone XR-Funktionsausfälle bieten wertvolle Einblicke in gängige Hardwareprobleme und deren Behebung. Von der Identifizierung kurzgeschlossener Kondensatoren und fehlender Induktivitäten bis hin zum Austausch von Lautsprecherverstärker-ICs zeigen die Fälle, wie eine sorgfältige Inspektion und Diagnose auf Chipebene Geräte schnell wiederherstellen kann.
Unabhängig davon, ob Sie ein erfahrener Techniker sind oder gerade erst mit der Reparatur von Telefonen beginnen, können Sie mit diesen Beispielen Ihre Reparaturfähigkeiten und Ihr Selbstvertrauen verbessern. Verwenden Sie immer Boardview-Tools wie REFOX zur Orientierung und ersetzen Sie Komponenten mit genauen Spezifikationen, um dauerhafte Ergebnisse zu gewährleisten.
Erläuterung der Fachbegriffe
- Kolophonium-Inspektionsmethode: Eine Technik zum Auffinden von Kurzschlüssen, bei der Kolophonium aufgetragen und erhitzt wird. Die Stelle mit einem Kurzschluss erzeugt normalerweise zuerst Rauch oder ändert die Farbe.
- PP_DISPLAY_BL12_ANODE: Eine Stromschiene, die den Stromkreis für die Hintergrundbeleuchtung des Displays versorgt.
- PMU_TO_DISPLAY_RESET_CONN_L: Ein Low-Level-Reset-Signal von der Power-Management-Einheit an das Display.
- PP_1V3_SMPS3_XCVR_ANA: Eine Stromversorgungsleitung für den Analogteil des HF-Transceivers.
- Diodenwert-Test: Ein Multimeter-basierter Test, um festzustellen, ob kleine Bauteile wie Kondensatoren oder Dioden kurzgeschlossen sind oder funktionieren.
