iPhone XR lässt sich nicht einschalten: Kurzschlussdiagnose und Reparaturanleitung

Wenn sich Ihr iPhone XR nicht mehr einschalten lässt, kann das frustrierend sein - vor allem, wenn es keine sichtbaren Schäden gibt. In diesem Reparaturfall zeigen wir Ihnen, wie ein Kurzschluss in der Nähe des Audioverstärker-ICs dazu führte, dass das iPhone XR zu viel Strom zog und nicht mehr startete. Mit professionellen Werkzeugen wie einem DC-Netzteil, Kolophonium und REFOX Bitmap haben wir das Problem genau diagnostiziert und durch den Austausch eines fehlerhaften Kondensators behoben.

Egal, ob Sie ein Reparaturtechniker, ein Heimwerker oder ein Werkstatteigentümer sind, dieser detaillierte Leitfaden wird Ihnen dabei helfen, ähnliche Fälle, in denen kein Kofferraum vorhanden ist, mit Zuversicht anzugehen.

Reparaturfall: iPhone XR schaltet sich nicht ein

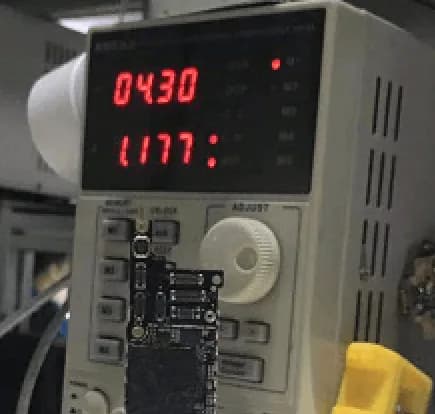

Nachdem wir das iPhone XR erhalten haben, haben wir es mit einem DC-Stromversorgung für die Diagnose. Die Stromaufnahme betrug etwa 1Awas auf eine mögliche Kurzschluss auf der Tafel.

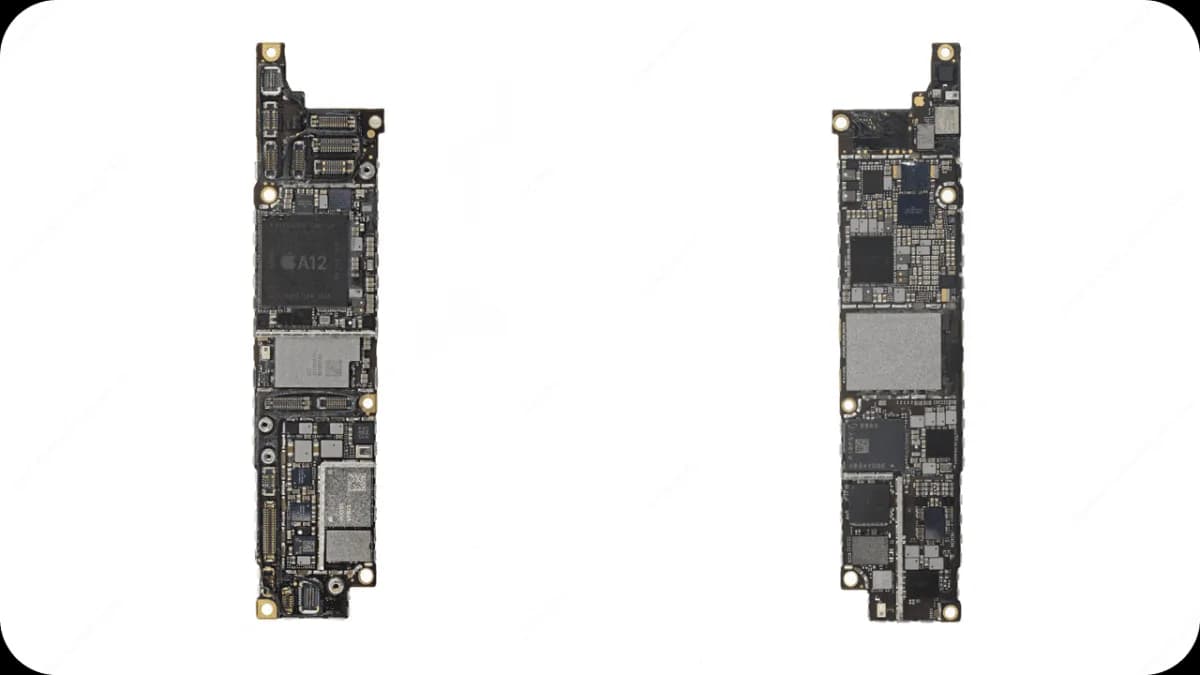

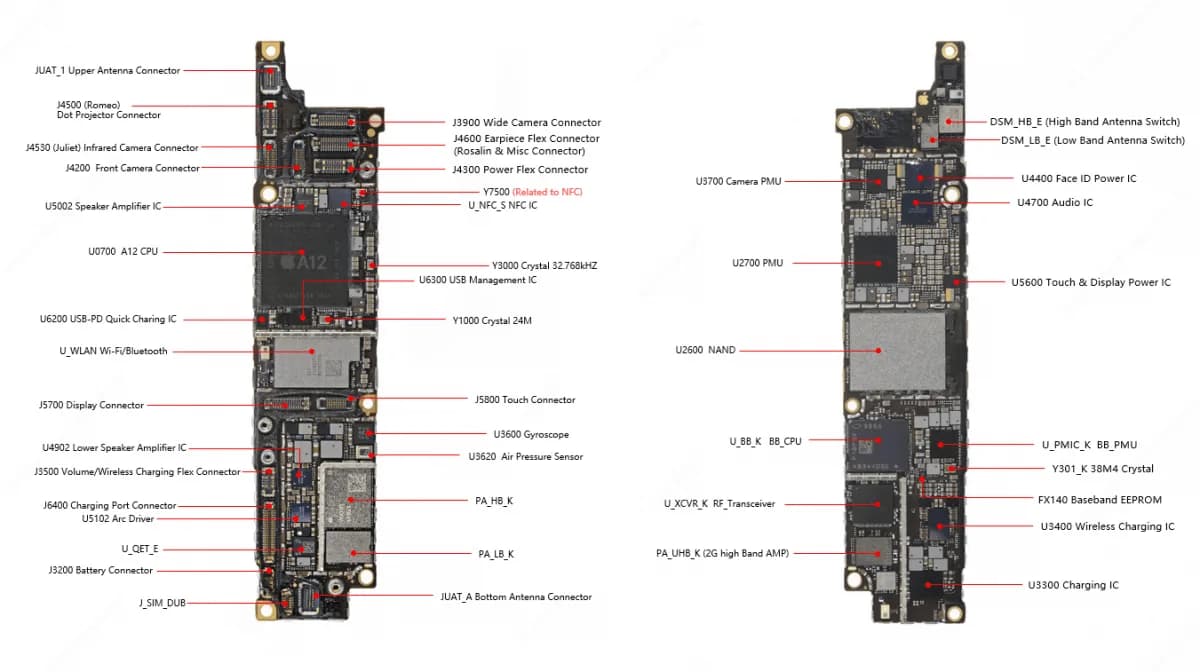

Die Platinenstruktur des iPhone XR ist ähnlich wie bei älteren Modellen wie dem iPhone 8 Plus. Erfahrungsgemäß können wir entweder die Kolophonium-Prüfverfahren oder eine Wärmebildkamera um überhitzte Komponenten zu erkennen.

Bevor wir irgendwelche Hilfsmittel einsetzen, haben wir zunächst eine einfache Methode angewandt: Fingertest bei angelegter Gleichstromversorgung. Wir spürten eine ungewöhnliche Hitze um den Audio-Verstärker-IC Bereich.

Um dies zu bestätigen, haben wir Kolophonium auf das Brett und schaltete es wieder ein. Das Kolophonium schmolz direkt auf dem Audio-Verstärker-ICund bestätigt damit die Wärme in diesem Bereich.

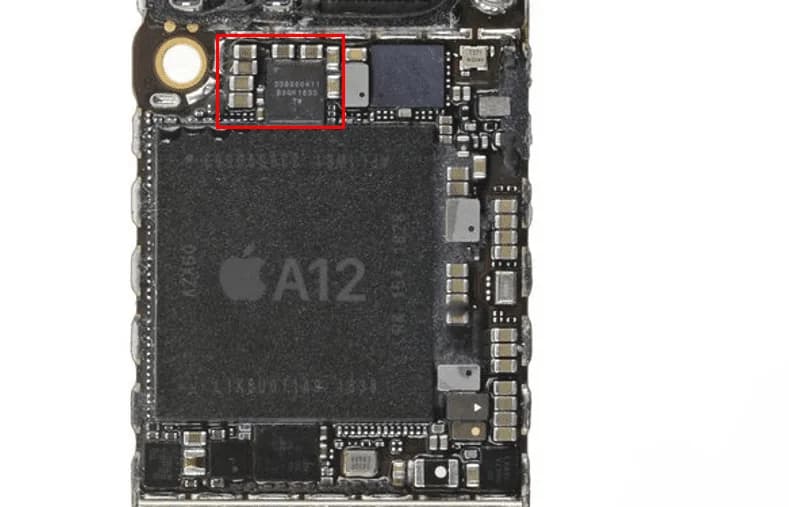

An diesem Punkt würden die meisten den Audioverstärker-IC ersetzen. Aufgrund seiner Nähe zur CPU könnte ein Austausch jedoch das Risiko bergen CPU-Pseudolöten (ein Zustand, bei dem die CPU-Verbindungen durch Hitzeeinwirkung instabil werden). Außerdem hat der Audioverstärkerschaltkreis mehrere Stromleitungen, was bedeutet, dass ein Kurzschluss Kondensator könnte ebenfalls die Ursache sein.

Eingrenzung des Themas

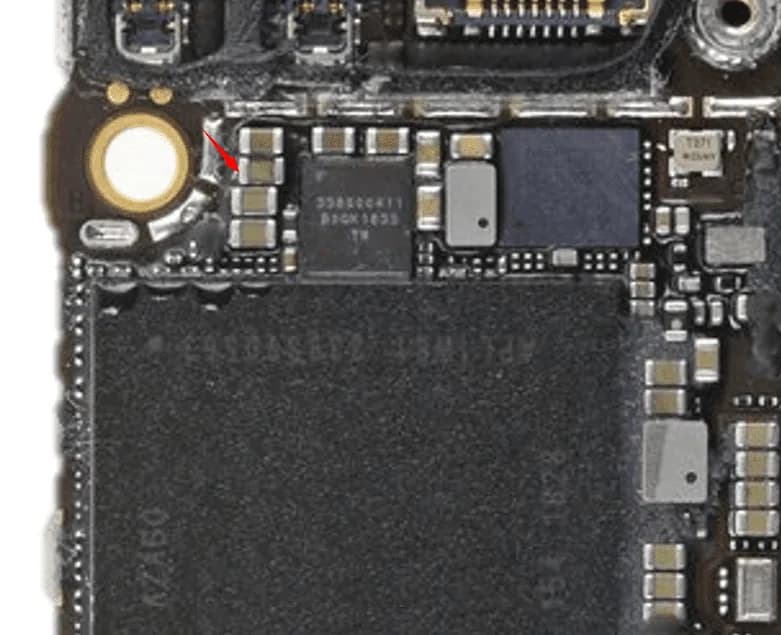

Auf der Grundlage dieser Erkenntnisse haben wir die kleine Kondensatoren um den Audioverstärker-IC. Und tatsächlich, wir fanden eine kurzgeschlossener Kondensatorwie in der Abbildung gezeigt (im Originalinhalt mit einem Pfeil markiert).

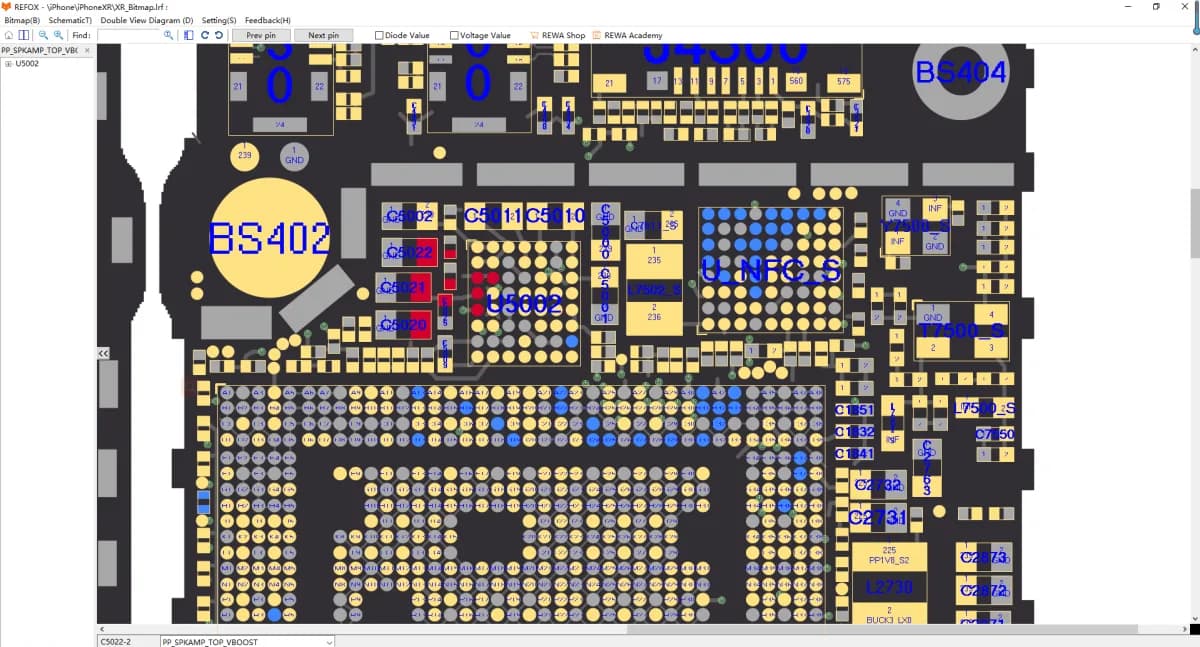

Durch die Überprüfung mit dem REFOX-Bitmaphaben wir festgestellt, dass dieser Kondensator zu dem PP_SPKAMP_TOP_VBOOST Stromschiene.

Reparatur-Prozess

Wir haben den fehlerhaften Kondensator entfernt und die Stromaufnahme erneut getestet. Der Einschaltstrom ging zurück auf Normalwerte.

Als Nächstes haben wir den Kondensator durch einen von identische Spezifikation. Nach der Neuinstallation ist das iPhone XR normal hochgefahren.

Wir haben das Telefon wieder zusammengebaut und einen vollständigen Funktionstest durchgeführt - alle Funktionen funktionierten einwandfrei.

Profi-Tipps

• In diesem Fall reichte der Austausch eines einzigen kurzgeschlossenen Kondensators aus, um ein schwerwiegendes No-Boot-Problem zu beheben.
• Wenn sich mehrere Komponenten heiß anfühlen, kleine passive Bauteile prüfen (wie Kondensatoren) zuerst.

Schlussfolgerung:

Ein iPhone XR, das nicht mehr startet, mag wie ein schwerwiegender Fehler erscheinen, aber mit dem richtigen Diagnoseansatz können selbst komplexe Probleme wie Kurzschlüsse effizient behoben werden. In diesem Fall wurde bei einer sorgfältigen Inspektion ein kurzgeschlossener Kondensator in der Nähe des Audioverstärker-ICs entdeckt, dessen Austausch das Telefon wieder zum Leben erweckt hat. Diese Reparatur zeigt, wie wichtig es ist, das Verhalten von Schaltkreisen zu verstehen, Boardview-Tools wie REFOX Bitmap zu verwenden und nicht vorschnell wichtige Chips zu ersetzen. Wenn Sie in der Reparaturbranche tätig sind oder gerne selbst Handys reparieren, können Sie durch die Beherrschung dieser Diagnosetechniken Zeit sparen, das Risiko verringern und die Erfolgsquote erhöhen.
