ITDer Umgang mit Kameraproblemen auf Ihrem Samsung S10 kann frustrierend sein, besonders wenn Ihr Gerät zuvor von einem anderen Geschäft repariert wurde. In dieser Schritt-für-Schritt-Anleitung führen wir Sie durch den Prozess der Diagnose und Reparatur eines häufigen Kamerafehlerproblems auf dem Samsung S10. Egal, ob Sie ein professioneller Techniker oder ein Heimwerker sind, diese Anleitung wird Sie mit dem nötigen Wissen ausstatten, um Ihre Kamera wieder in Gang zu bringen. Lassen Sie uns in den Reparaturprozess eintauchen und dieses Problem ein für alle Mal beheben.
Telefon Details
Modell: SAMSUNG S10
Angekündigt: 2019, Februar 20
Defekt-Phänomen

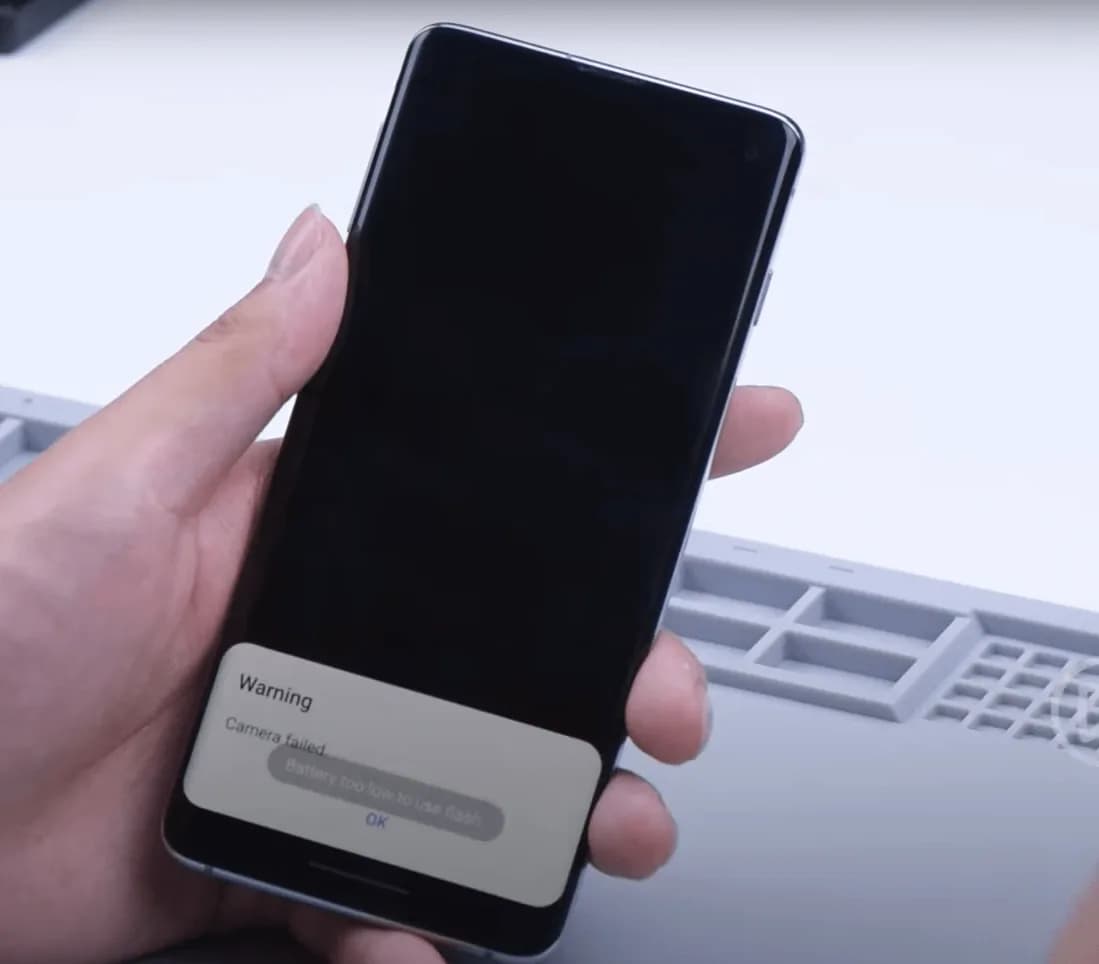

Wenn Sie die Kamera-App öffnen, erhalten Sie die Fehlermeldung "Kamera fehlgeschlagen". Nach Rücksprache mit dem Kunden stellte sich heraus, dass das Telefon zuvor in einem anderen Geschäft repariert worden war.
Fehlersuche

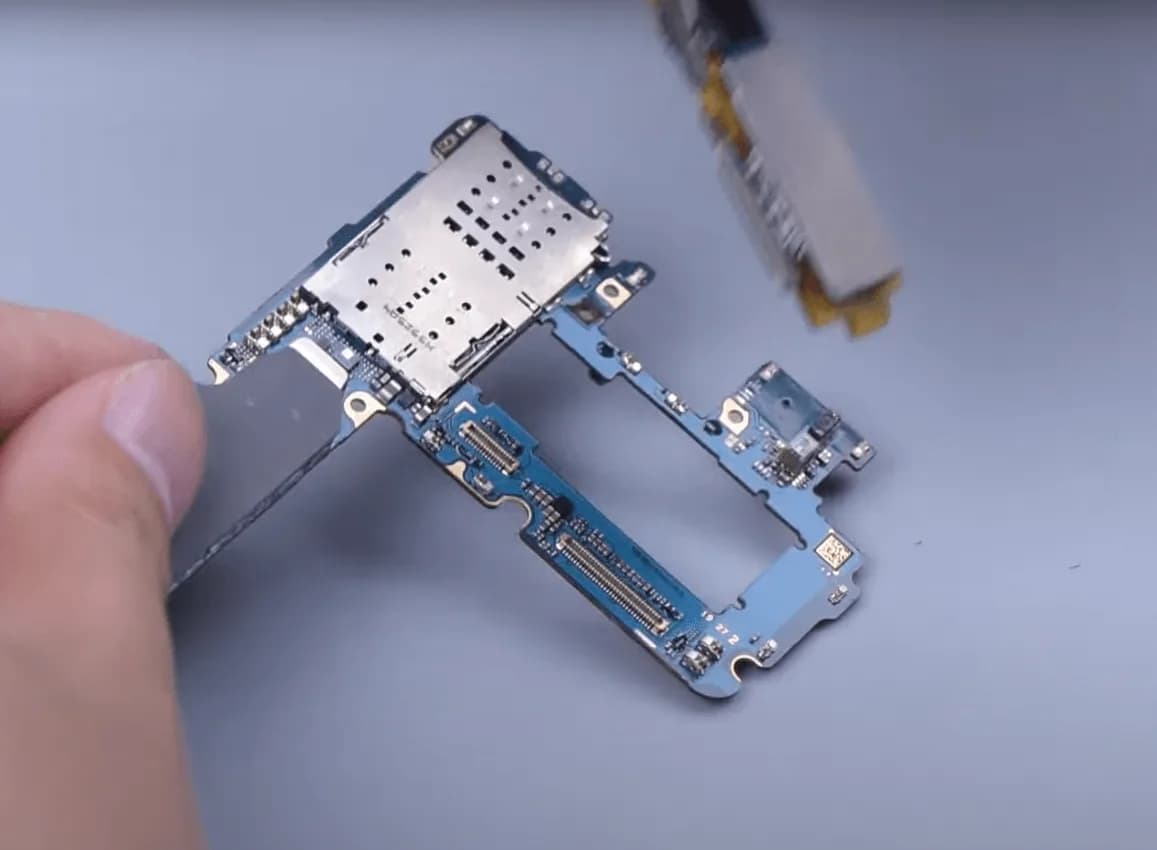

Um das Problem richtig zu diagnostizieren, muss die Hauptplatine sorgfältig untersucht werden.

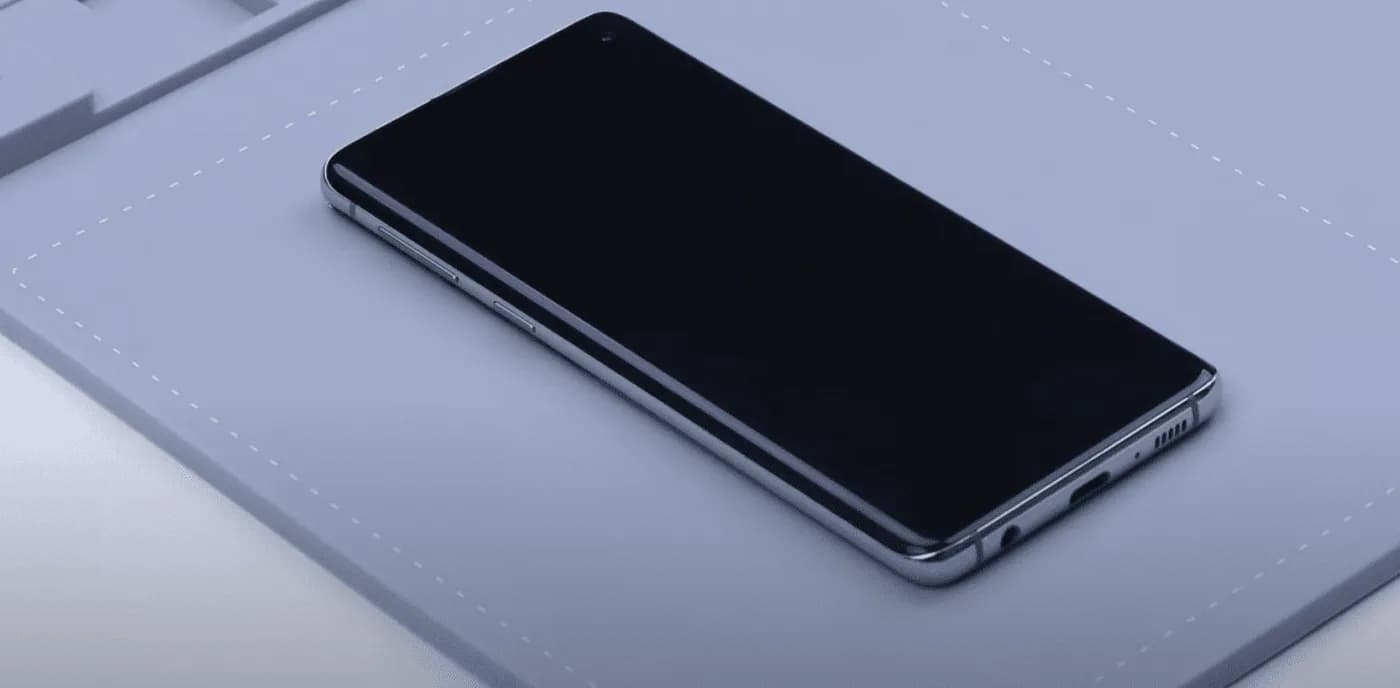

Schalten Sie das Telefon aus um die Sicherheit zu gewährleisten.
Legen Sie das Telefon auf ein Heizkissen für 2 Minuten auf 120°C einstellen. Dadurch wird der Klebstoff, mit dem die Rückwand befestigt ist, aufgeweicht.

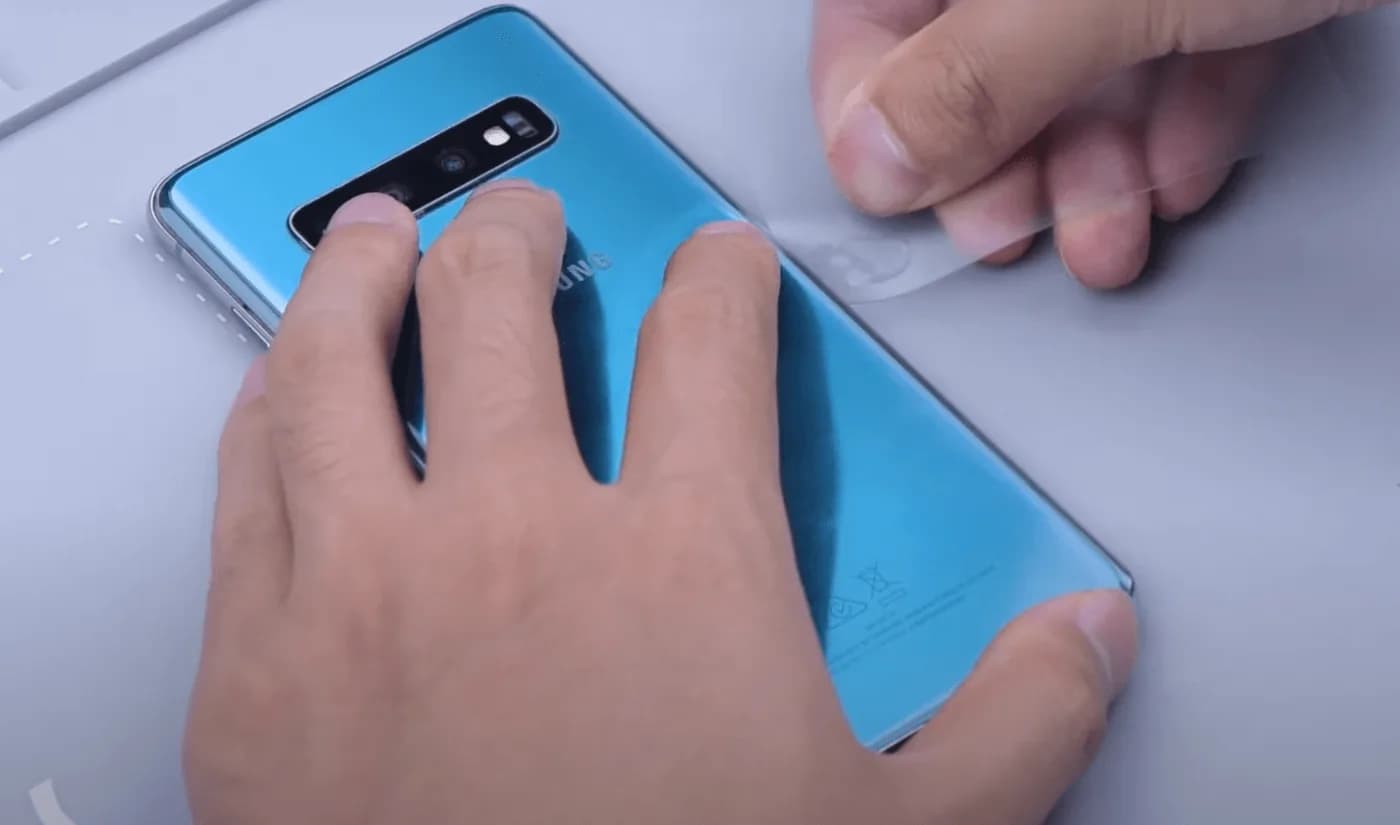

Sobald der Klebstoff weich ist, eine schlanke Plastikkarte verwenden um die hintere Abdeckung vorsichtig vom Telefon zu trennen. Eine kleine Menge Alkohol kann helfen, die Karte allmählich durchzuschieben, bis das Gehäuse getrennt ist.

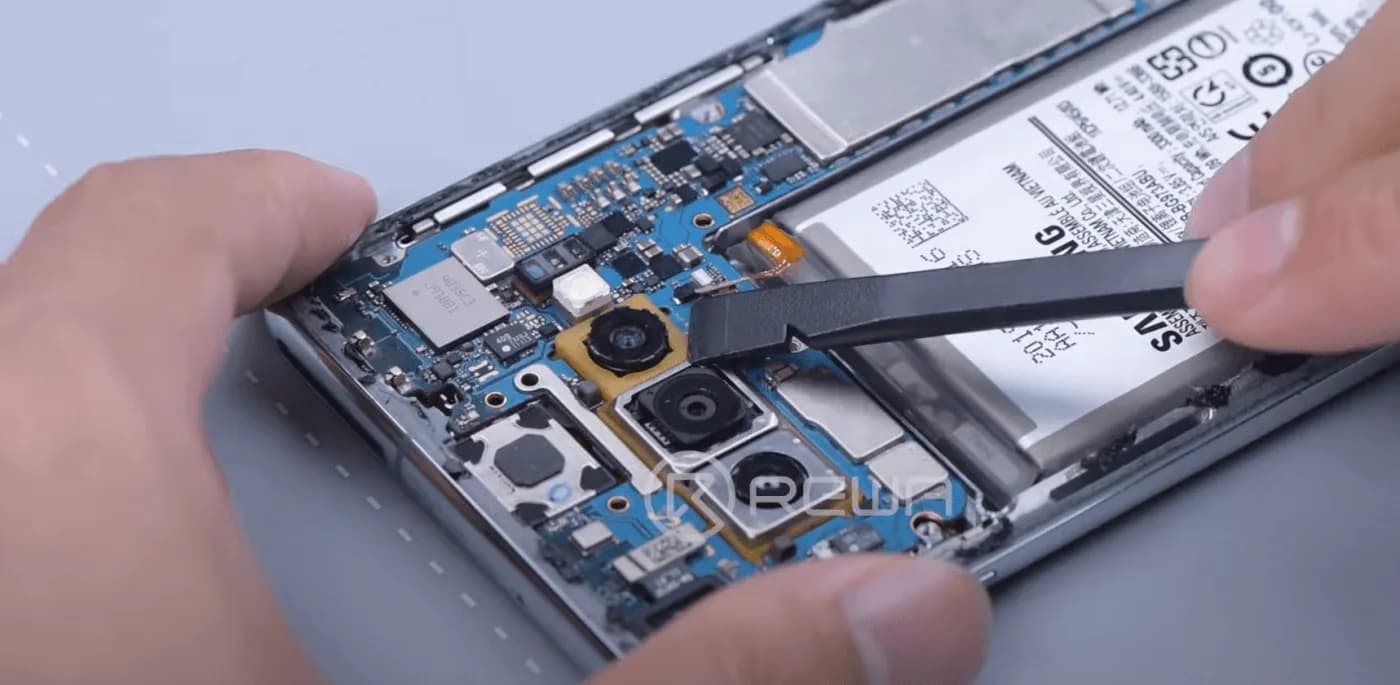

Nachdem Sie die hintere Abdeckung entfernt haben, Trennen Sie die Flexkabel mit einer antistatischen Hebeleisen.
Trennen Sie das Modul der Rückfahrkamera ab um vollen Zugang zu den Anschlüssen der Kamera zu erhalten.
Reparatur-Prozess
Bei der Inspektion scheint der Kamerastecker unbeschädigt zu sein. Es sind jedoch weitere Tests erforderlich:

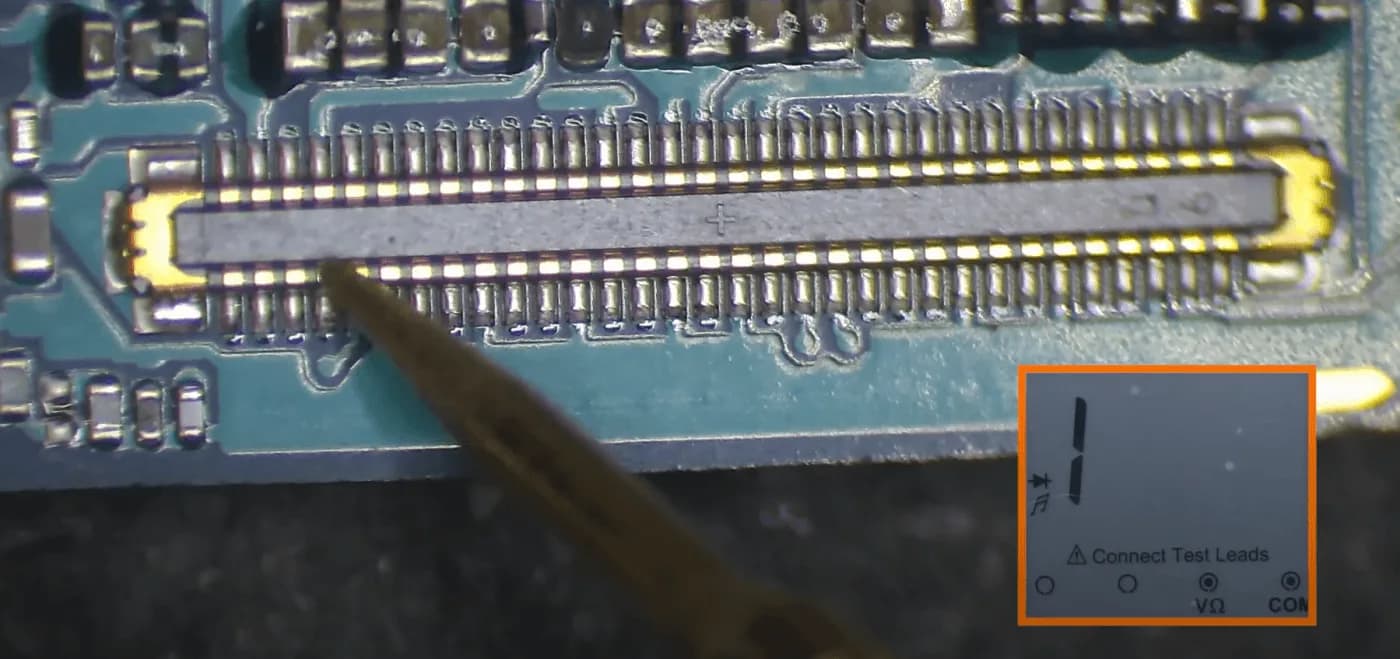

Messen Sie den Diodenwert am Stecker der Kamera. Verbinden Sie den roten Messfühler eines Multimeters mit GND und den schwarzen Messfühler mit jedem Pin des Anschlusses. Bei der Messung von Pin 58 wird ein unendlicher Diodenwert beobachtet, was auf eine Anomalie hinweist.

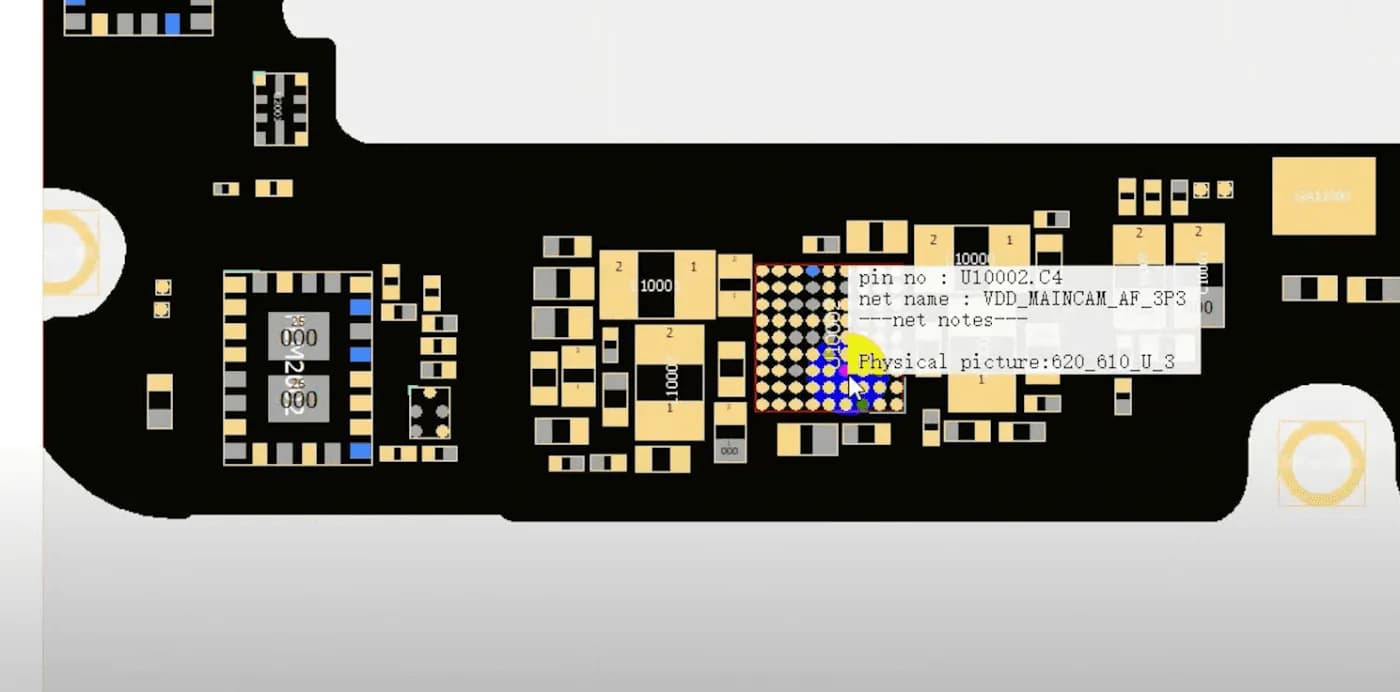

Prüfen Sie den Schaltplan um das Problem zu finden. Pin 58 ist mit zwei kleinen Bauteilen und dem Leistungs-IC (U10002) verbunden, was darauf hindeutet, dass der Leistungs-IC die Ursache des Defekts sein könnte.

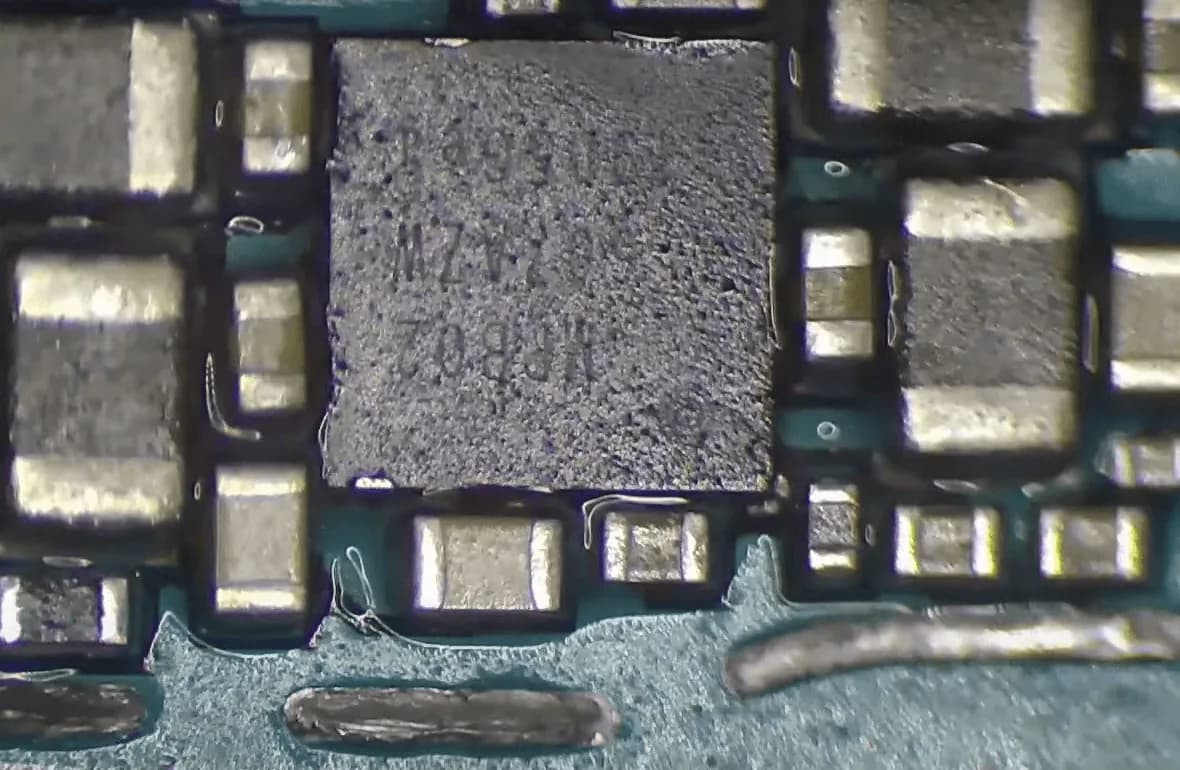

Tauschen Sie den Leistungs-IC aus:

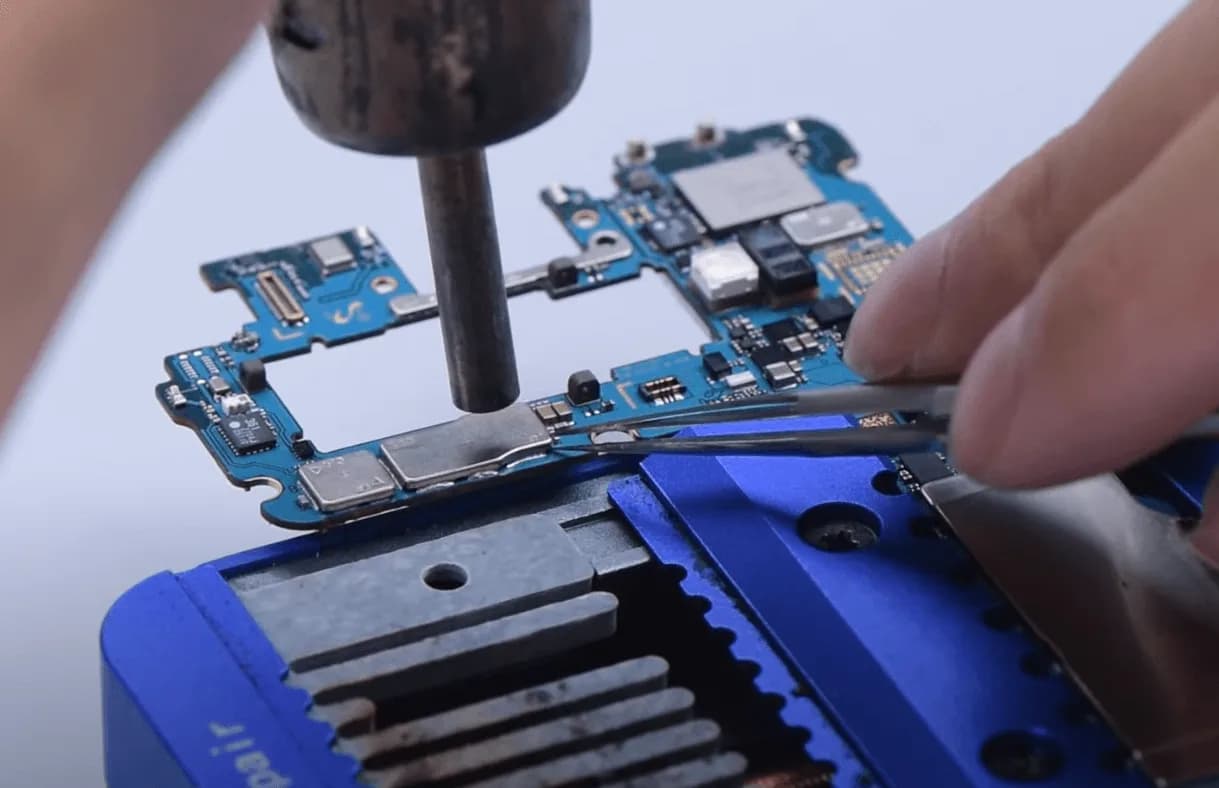

Entfernen Sie die Abschirmung mit einer Heißluftpistole (auf 380°C, Luftstrom 3).

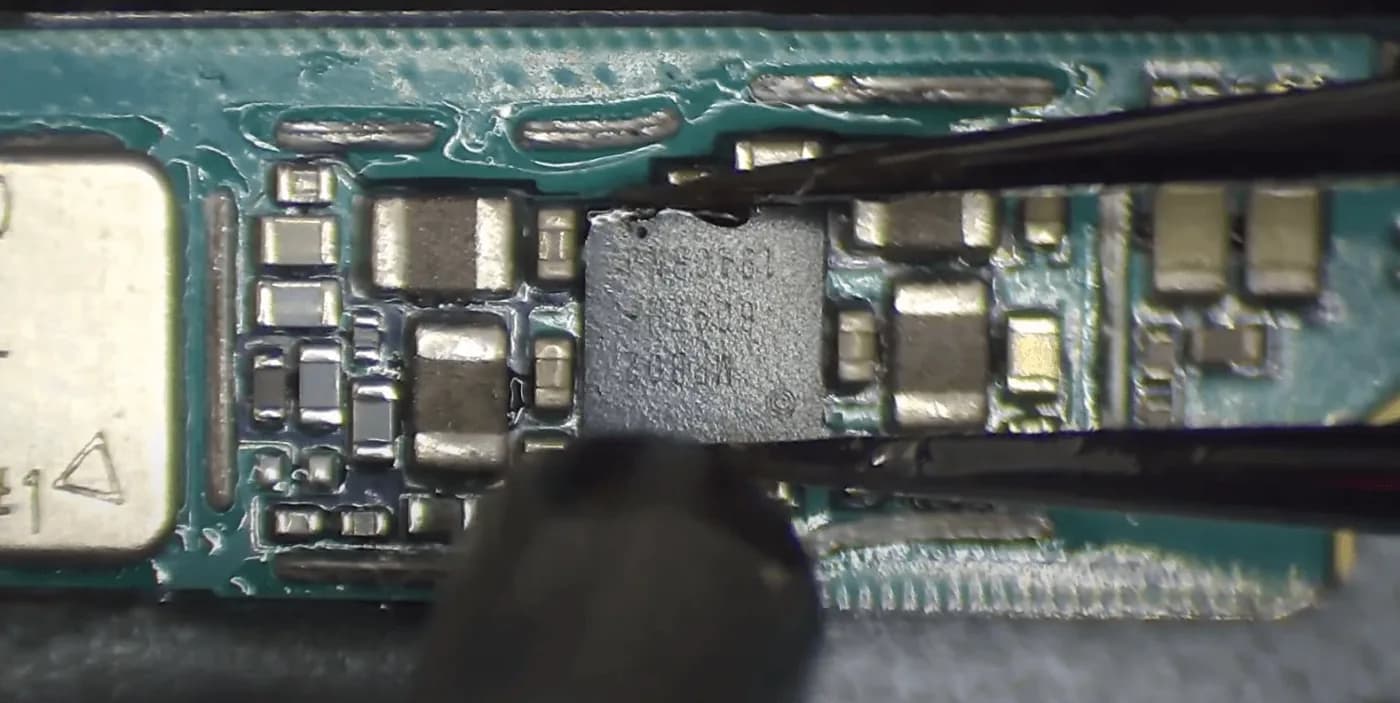

Lotpaste auf den Leistungs-IC auftragen und mit der Heißluftpistole bei 380°C und Luftstrom 3 entfernen.
Reinigen Sie die Klebeflächen mit einem Lötdocht und einem Leiterplattenreiniger.
Bereiten Sie einen neuen Leistungs-IC durch Reballing des Chips vor. Entfernen Sie vor dem Reballing die ursprünglichen Klebeflächen auf dem IC mit Lötpastenflussmittel und einem Lötkolben bei 380 °C. Reinigen Sie mit PCB-Reiniger.

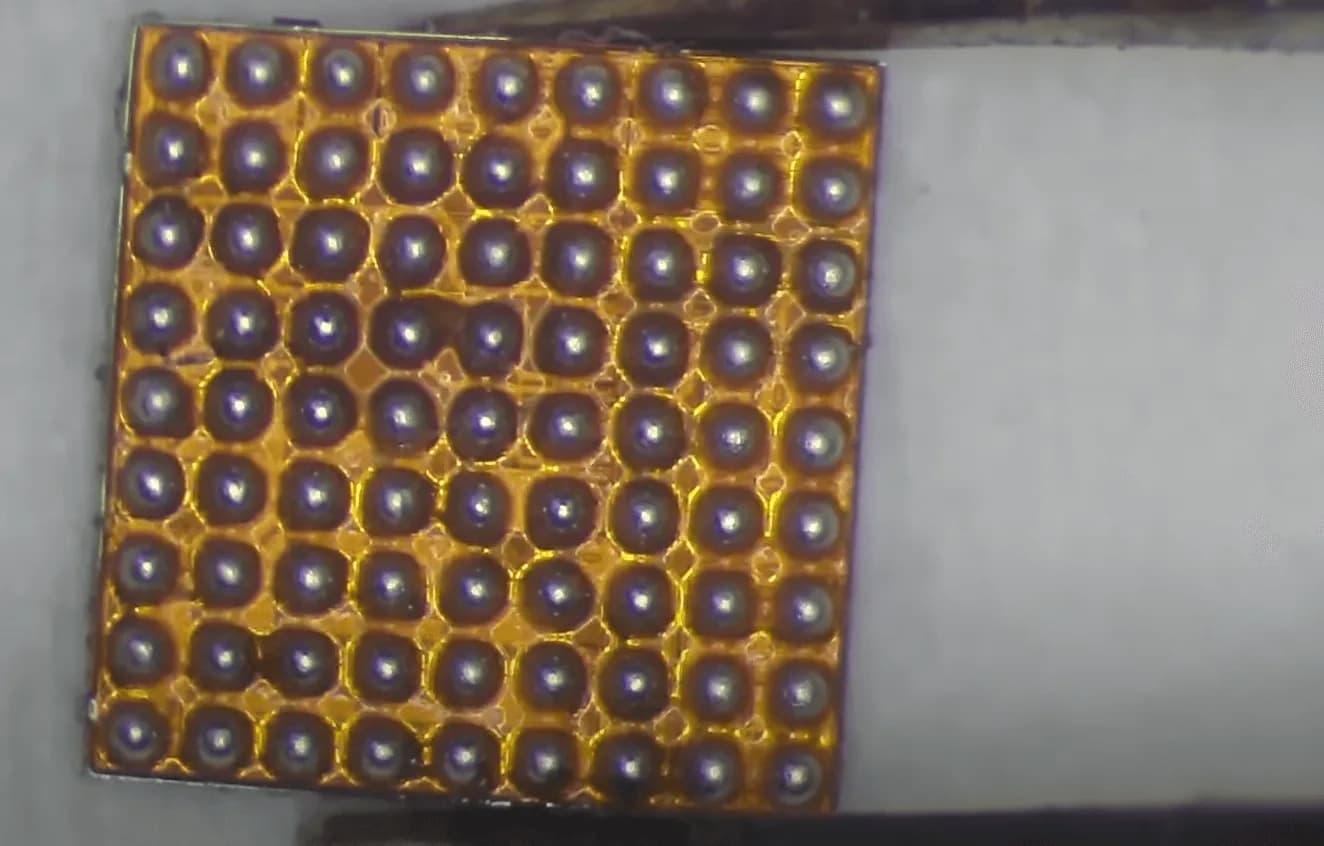

Richten Sie den Chip mit einer Schablone aus und tragen Sie mit einem Spachtel Lötpaste bei mittlerer Temperatur auf. Erhitzen Sie die Paste mit einer Heißluftpistole auf 320 °C, um Lotkugeln zu bilden. Nach dem Entfernen des Chips von der Schablone erneut erhitzen, um glatte und runde Lotkugeln zu erhalten.
Tragen Sie Lötpaste auf die Leiterplatte auf und richten Sie den wieder eingebauten Chip an der richtigen Stelle aus. Erhitzen Sie den Chip mit einer Heißluftpistole auf 320°C, um ihn zu fixieren.

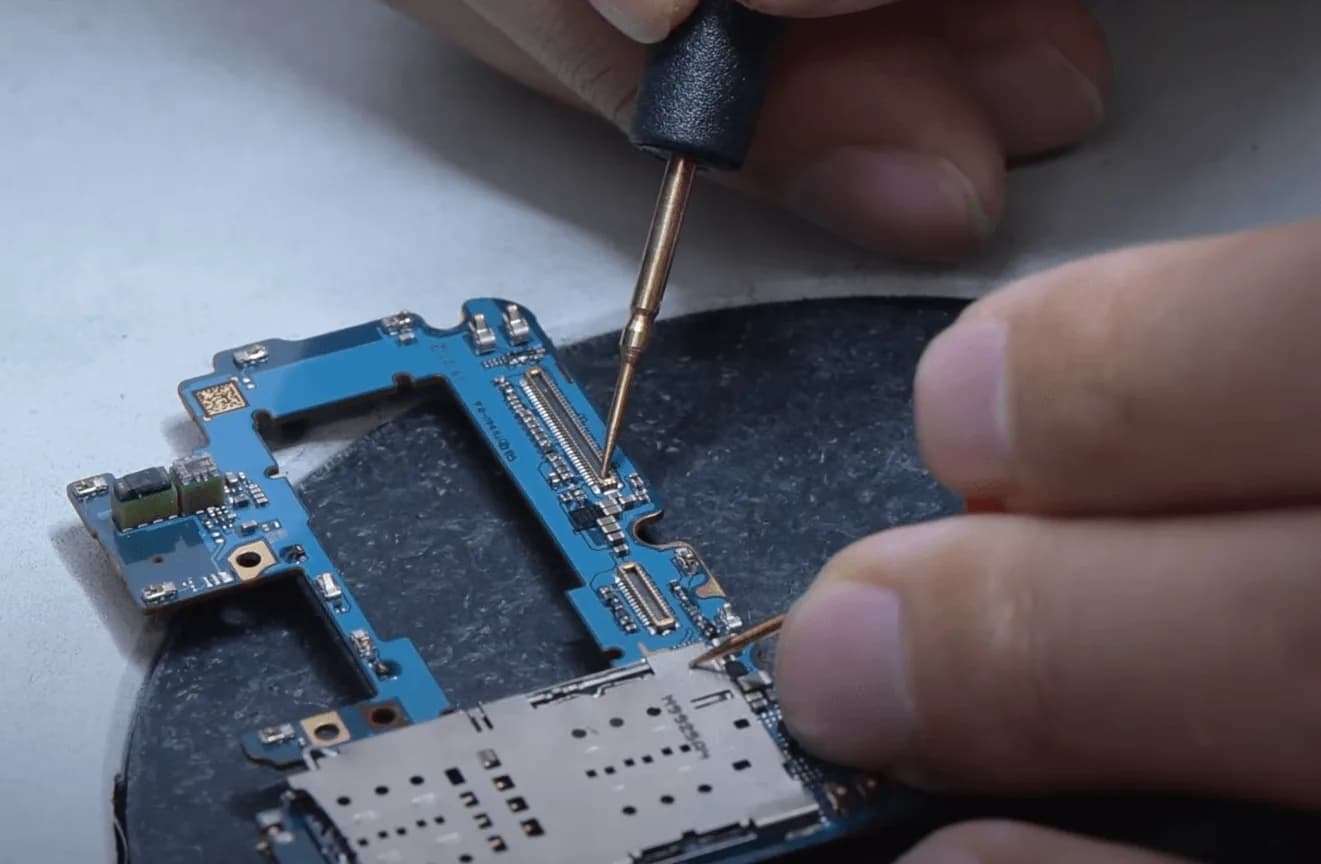

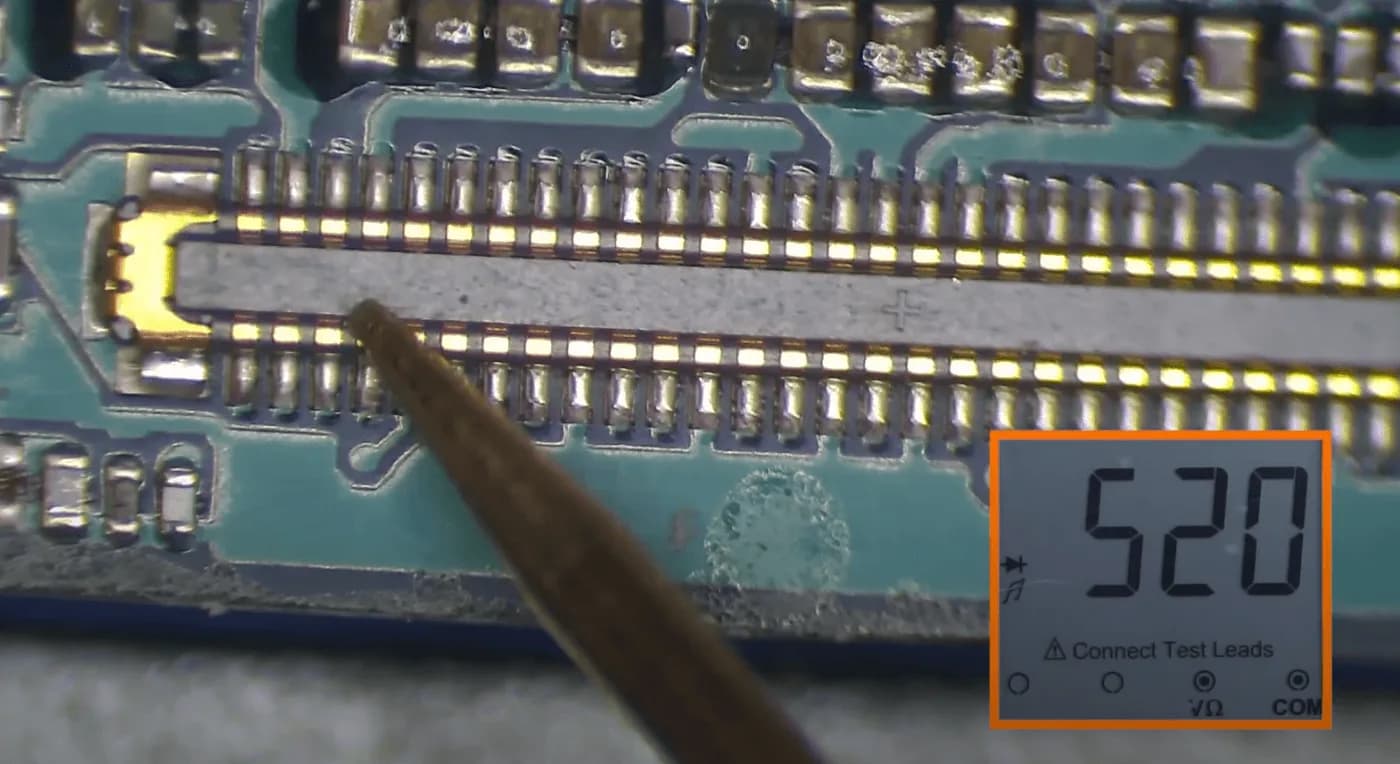

Messen Sie den Diodenwert am Kameraanschluss erneut, nachdem die Hauptplatine abgekühlt ist. Der Diodenwert sollte jetzt wieder normal sein (etwa 500).

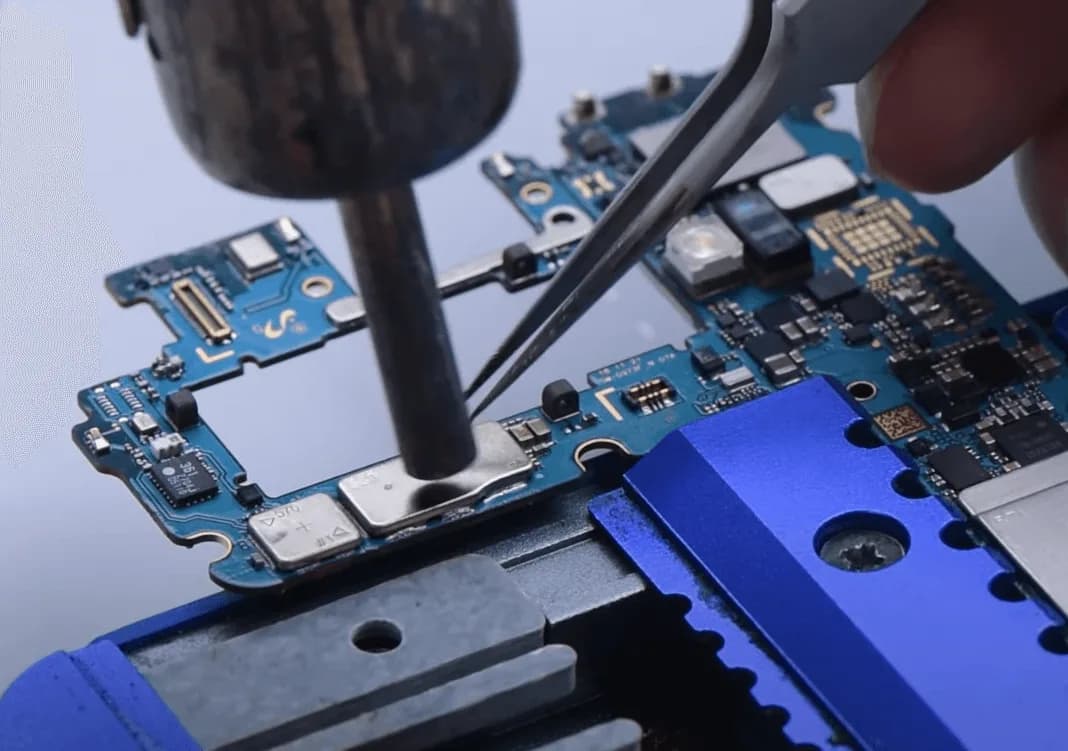

Bringen Sie die Abschirmungsabdeckung mit einer Heißluftpistole wieder an.
Bauen Sie das Telefon wieder zusammen und schließen Sie die Kamera, den Bildschirm, den Akku und andere Komponenten wieder an.
Schalten Sie das Telefon ein und testen Sie die Kamerafunktion. Das Problem sollte behoben sein.
Schlussfolgerung:
Die erfolgreiche Reparatur der Kamera eines Samsung S10 erfordert eine sorgfältige Diagnose und einen präzisen Reparaturprozess, insbesondere wenn es um Komponenten wie das Power IC geht. Wenn Sie die in diesem Leitfaden beschriebenen Schritte befolgen, können Sie die Kamerafunktionalität Ihres Telefons wiederherstellen und den Ärger mit weiteren Reparaturen vermeiden. Wenn Sie an der Beherrschung von Handy-Reparaturtechniken interessiert sind, sollten Sie einen Kurs an der REWA-Akademie belegen, um Ihre Fähigkeiten und Kenntnisse zu erweitern.
