Den Boot-Schaltkreis des Motherboards verstehen: Ein umfassender Leitfaden

Ein gründliches Verständnis der komplizierten Komponenten und Prozesse, die elektronische Geräte und Smartphones am Laufen halten, ist entscheidend. Unter diesen Komponenten ist der Boot-Schaltkreis der Hauptplatine eine der wichtigsten, da er Ihr Gerät hochfährt und seine Funktionen in Gang setzt. Um diesen wichtigen Aspekt zu beleuchten, wollen wir den Boot-Schaltkreis der Hauptplatine, einschließlich seiner Komponenten und Funktionsphasen, eingehend analysieren.

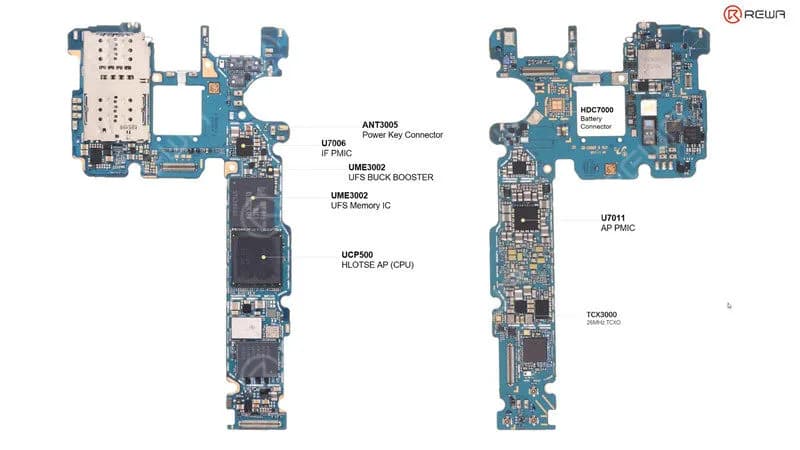

Die wichtigsten Komponenten des Boot-Schaltkreises

Um den Boot-Schaltkreis vollständig zu verstehen, müssen wir uns zunächst mit seinen wesentlichen Komponenten vertraut machen:

1. Batterieanschluss: Dieser Anschluss dient als wichtiges Bindeglied zwischen der Batterie und der Hauptplatine und stellt die erste Stromquelle dar. Seine Rolle ist entscheidend für den Boot-Vorgang.

2. IF PMIC (Power Management Integrated Circuit): Die zweite Komponente ist der IF PMIC, der in erster Linie den AP PMIC USF Buck Boost IC und die zugehörigen Kontakte mit VBAT versorgt.

3. Power Key Kontakt: Diese Kontakte sind Bestandteil des Einschaltvorgangs und werden durch Drücken der Einschalttaste ausgelöst.

4. AP PMIC (Application Processor Power Management Integrated Circuit): Diese Komponente versorgt die CPU mit Strom und steuert den gesamten Bootvorgang.

5. CPU (Central Processing Unit): Die CPU, die oft als UCP500 dargestellt wird, steuert den Bootvorgang und kommuniziert mit dem UFS, um Bootprogramme und Betriebssysteminformationen zu extrahieren.

6. UFS-Speicher-IC: Dieser Chip speichert Boot-Programme und das Betriebssystem und ist damit ein wichtiger Bestandteil des Boot-Schaltkreises.

7. UFS Buck Boost IC: Dieser winzige Chip, der für die Stromversorgung des UFS-Speicher-ICs zuständig ist, spielt eine wichtige Rolle in der Schaltung.

8. Kristall TCX3000: Dieser Quarz liefert die notwendige Frequenz für die CPU und den IF PMIC und gewährleistet die Synchronisation beim Bootvorgang.

Nachdem wir nun die Hauptakteure identifiziert haben, wollen wir uns mit den Arbeitsschritten des Bootkreislaufs beschäftigen.

Arbeitsschritte des Boot-Schaltkreises

Die Funktionsweise des Boot-Schaltkreises entfaltet sich in mehreren unterschiedlichen Phasen:

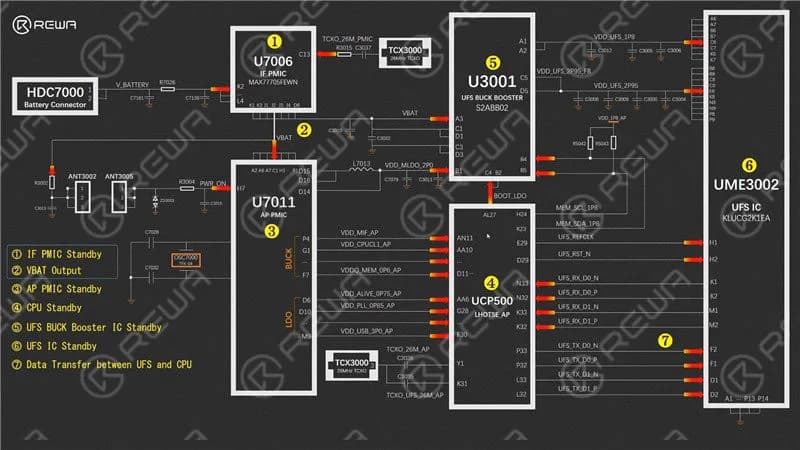

1. IF PMIC Standby: IF PMIC sollte sich für die erste Stufe im Standby-Modus befinden, wobei die Standby-Bedingungen Strom und Frequenz vom Quarz umfassen. Die Stromversorgung erfolgt über die Batterie, insbesondere über V_BATTERY. Sobald sie den Widerstand passiert hat, wird sie an den ZF-PMIC geleitet, während der Quarz die Arbeitsfrequenz für den ZF-PMIC liefert.

2. IF PMIC Stromverteilung: Sobald zwei Bedingungen erfüllt sind, ist dieses Bauteil betriebsbereit. Der nächste Schritt besteht in der Versorgung der verschiedenen Chips mit VBAT. VBAT ist in drei Hauptzweige aufgeteilt: Einer wird zum Buck-Boost-IC geleitet, ein anderer zum AP PMIC. Außerdem ist, wie bereits erwähnt, der dritte Zweig mit diesem Kontakt verbunden, der in erster Linie für das Einschalt-Trigger-Signal zuständig ist. Es ist erwähnenswert, dass die Spannungswerte dieser beiden Zustände, V_BATTERY und VBAT, vor dem Drücken der Einschalttaste gemessen werden können.

3. AP PMIC Standby: Kommen wir zunächst zur dritten Stufe, die den Standby-Betrieb des AP PMIC-Chips betrifft. Die Arbeitsbedingungen für diesen Chip sind ähnlich wie in der vorherigen Phase. Erstens muss er mit Strom versorgt werden. In diesem Fall wird VBAT direkt an den Chip angelegt. Zweitens gibt es ein Einschaltsignal. Bevor der Einschaltknopf gedrückt wird, beträgt die Spannung an einem der Kontakte 0 Volt. Sobald jedoch die Einschalttaste gedrückt wird, werden diese beiden Kontakte miteinander verbunden, wodurch die Spannung auf den VBAT-Pegel angehoben wird.

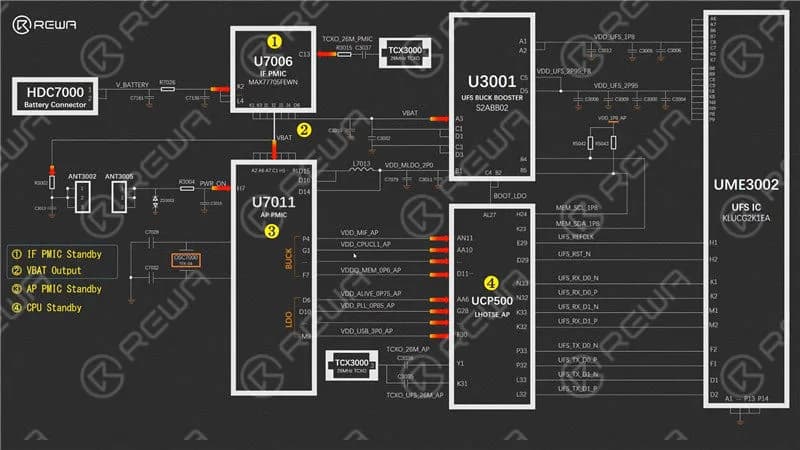

4. CPU-Standby: Halten Sie die Einschalttaste nach dem Drücken einige Sekunden lang gedrückt, bevor Sie sie loslassen. Dadurch sinkt die Spannung auf 0 Volt. Das Drücken des Netzschalters führt also zu einer Änderung der Spannung. Darüber hinaus erzeugt der Netzschalter das PWR_ON-Signal, und der Quarz liefert die notwendige Arbeitsfrequenz für den AP PMIC. Sobald die Anforderungen an Spannung, PWR_ON und Frequenz erfüllt sind, geht der AP PMIC in den Standby-Modus über und die CPU ist auch in der vierten Stufe betriebsbereit.

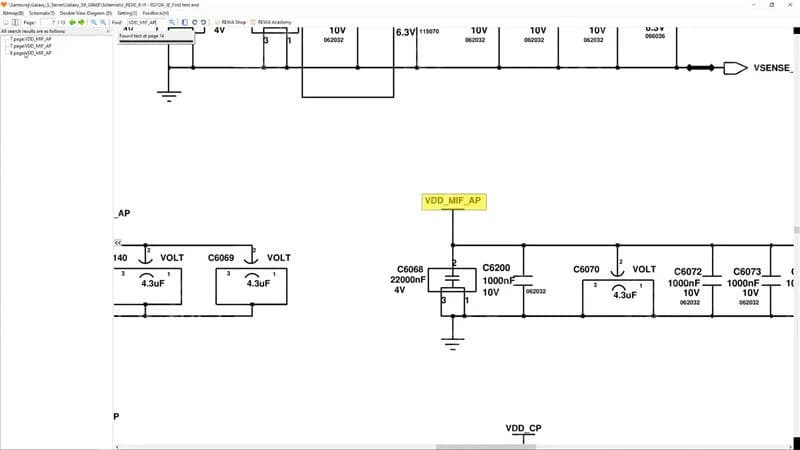

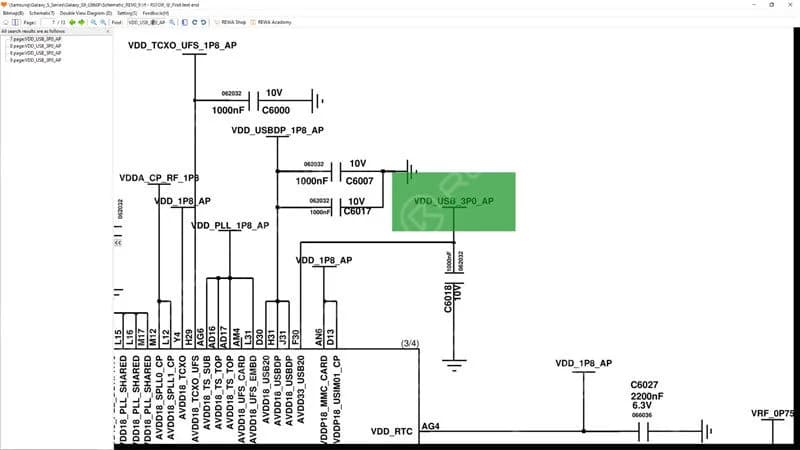

5. UFS Buck Boost IC Standby: Auch die Arbeitsbedingungen sind identisch. Die primären Leistungen kommen immer zuerst. Es wird beobachtet, dass die BUCK- und LDO-Stromversorgungen vom AP PMIC erzeugt und an die CPU geliefert werden. Aufgrund des begrenzten Platzes sind einige Stromschienen hier nicht sichtbar. Die übrigen Stromschienen und die zugehörigen Komponenten können Sie dem Schaltplan entnehmen. Lassen Sie uns zum Beispiel nach VDD_MIF_AP suchen. Es stammt von der AP PMIC, U7011, und wird an die CPU geliefert. Die CPU-Pins sind hier abgebildet, zusammen mit den angeschlossenen Komponenten, die mit dieser Schiene verbunden sind. Sobald die Stromversorgung hergestellt ist, liefert dieser Quarz die Frequenz der CPU.

6. UFS IC Standby: Sobald die CPU ausreichend mit Strom versorgt wird und mit der gewünschten Frequenz arbeitet, ist sie bereit, ihre Aufgaben auszuführen. In ähnlicher Weise muss auch der UFS-Buck-Boost-IC für den Betrieb vorbereitet werden. Wie bereits erwähnt, verfügt der Buck-Boost-IC über zwei Stromquellen: VABT und VDD_MLDO_2P0. Außerdem sendet die CPU ein BOOT_LDO-Signal an den Buck-Boost-IC. Außerdem verwaltet die CPU den UFS-Buck-Boost-IC über den I2C-Bus, der Pull-up-Widerstände an den entsprechenden Schienen enthält und die SCL- und SDA-Signale nutzt. Sobald die Stromversorgung, das BOOT_LDO-Signal und das I2C-Steuersignal hergestellt sind, ist der UFS-Buck-Boost-IC für den Betrieb bereit.

7. Datenübertragung: Im letzten Schritt werden, wie bereits erwähnt, Daten zwischen dem UFS und der CPU übertragen. Boot-Programme oder Betriebssysteminformationen werden zwischen der CPU und dem UFS-IC ausgetauscht. Dabei ist die Signalrichtung unterschiedlich: die eine ist für den Empfang, die andere für die Übertragung. Dies beschreibt die Funktionsweise des Boot-Schaltkreises.

Schlussfolgerung:

Das Verständnis der komplizierten Funktionsweise des Boot-Schaltkreises der Hauptplatine ist für jeden, der mit elektronischen Geräten zu tun hat, unerlässlich. Dieser umfassende Leitfaden gibt Aufschluss über die wichtigsten Komponenten und die einzelnen Phasen des Betriebs. Mit diesem Wissen können Sie die Komplexität, die mit dem Einschalten Ihres Smartphones oder anderer elektronischer Geräte einhergeht, besser verstehen.

Ausführlichere Informationen und Kurse zu Android und Elektronik finden Sie unter REWA-Akademie.

Wenn Sie die Grundlagen des Boot-Schaltkreises verstehen, sind Sie besser in der Lage, Probleme zu beheben, die Leistung zu optimieren und die Wunder der modernen Technologie zu schätzen. Egal, ob Sie ein Technik-Enthusiast oder ein Profi sind, dieses Wissen ist im heutigen digitalen Zeitalter ein wertvolles Gut.
