ITNachdem das Xiaomi 10 mehrmals von einem Kind fallen gelassen wurde, lässt es sich nicht mehr einschalten und ist komplett tot: schwarzer Bildschirm, keine Vibration, keine Reaktion. Diese Anleitung führt durch die professionelle Fehlersuche und das CPU-Reballing, mit dem das Gerät wieder zum Leben erweckt wurde. Anmerkung: Fortgeschrittene Mikrolötfähigkeiten erforderlich.

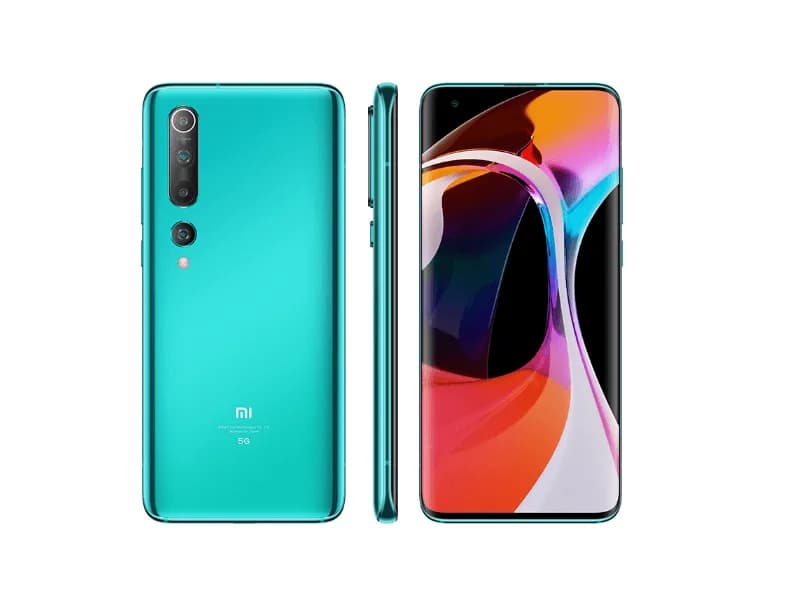

Modell: Xiaomi 10
Angekündigt: 2020, Februar 13
Defekt-Phänomen

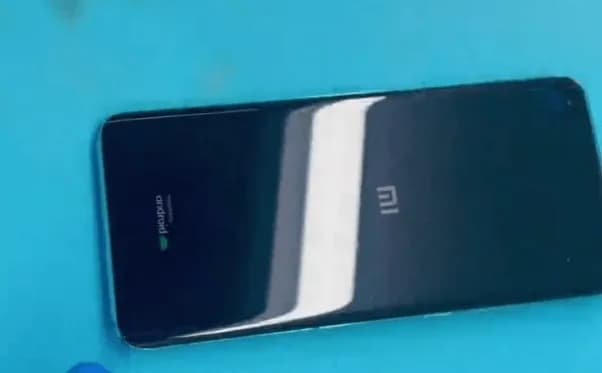

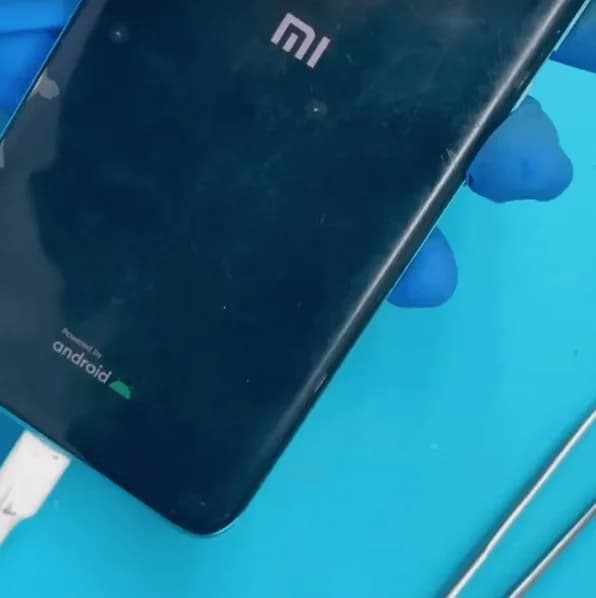

Das Xiaomi 10 war von einem Kind als Spielzeug genutzt worden und hatte mehrere Stürze hintereinander auf harte Oberflächen erlitten. Schließlich wurde der Bildschirm schwarz und das Telefon hörte völlig auf zu booten. Keine Lebenszeichen (keine LED, keine Vibration, keine Displayreaktion). Erste Annahme: Ein schwerer physischer Stoß verursachte innere Bauteilbrüche oder schlechte Lötstellen unter der CPU oder den Power-Management-ICs.
Verwendete Werkzeuge & Ausrüstung
- Heizkissen
- Präzisionsschraubendreher-Satz
- Gleichstromnetzteil (0-30V)
- Lötstation & Heißluft-Rework-Station
- Entlötlitze
- Pinzette (ESD-sicher)
- Lötbugeln (Reballing-Schablone für SDM865)
- Multimeter
Fehlerbehebung & Erste Schritte
Trennen Sie die Display-Baugruppe

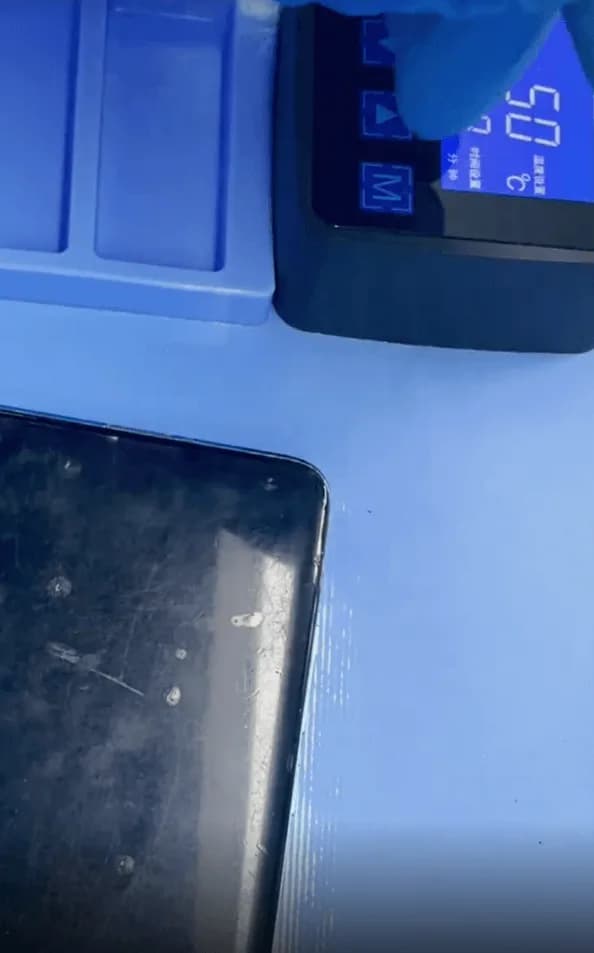

- Legen Sie das Telefon auf ein Heizkissen, um den Klebstoff zu erweichen, und trennen Sie das Display vorsichtig ab.
- Nach der Trennung bestätigten wir, dass das Mainboard keine vorherige Reparaturhistorie oder Wasserschäden aufwies.
- Keine vorherigen Reparaturnachweise — alle Dichtungen original.
Batteriespannungsmessung

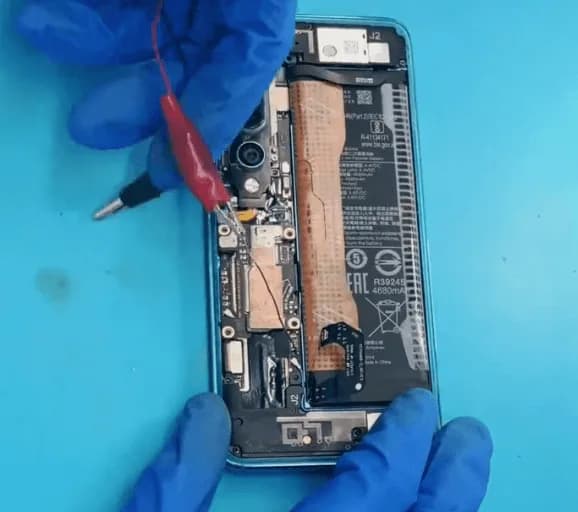

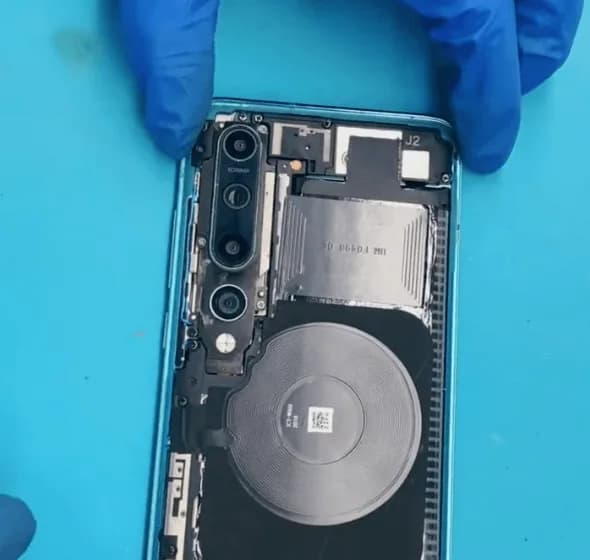

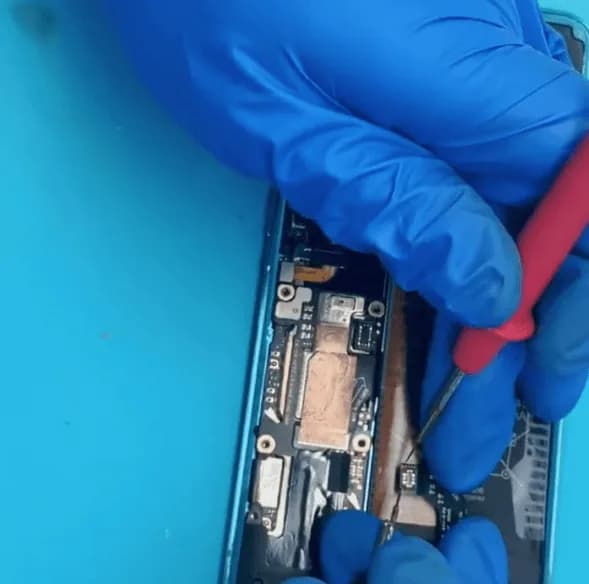

Entfernen Sie dann die kabellose Ladespule und alle Schrauben und messen Sie den Spannungswert an der Batterie.
Batteriespannung geprüft: Nennbereich (ca. 3,8–4,2 V) – Batterie ist in Ordnung.
Trotz normaler Batteriespannung reagierte das Telefon nicht auf den Einschaltknopf. Als nächstes gingen wir zur Diagnose auf Mainboard-Ebene über.
Stromeinspeisung über DC-Netzteil

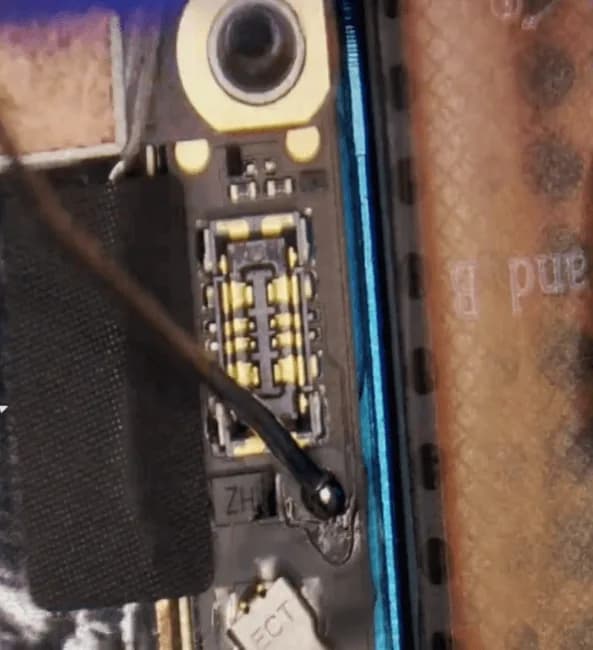

- Löten Sie einen Draht an den positiven DC-Eingang für eine präzise Stromüberwachung.
- Motherboard mit Tischnetzteil verbinden & Boot-Vorgang auslösen.

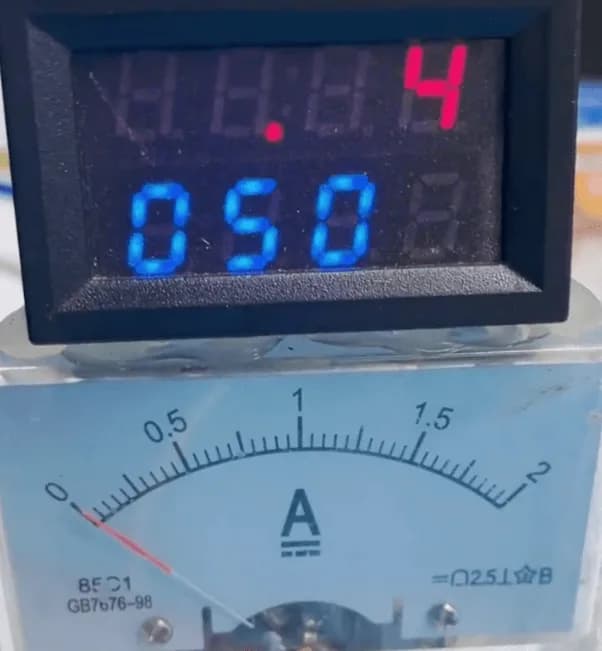

Der Einschaltstrom erreichte nur einen Höchstwert von 50 mA und fiel dann wieder auf 0 zurück – ein klassisches Symptom dafür, dass die CPU nicht startet oder die Stromversorgung des CPU-Kerns fehlt. Erfahrungsgemäß deutet dies auf eine mangelhafte Lötung der CPU oder lose Spulen rund um den PMIC hin.
Reparaturprozess: Von der Spulenprüfung bis zum CPU-Reballing
Auf lose Induktivitäten prüfen (PMIC-Bereich)

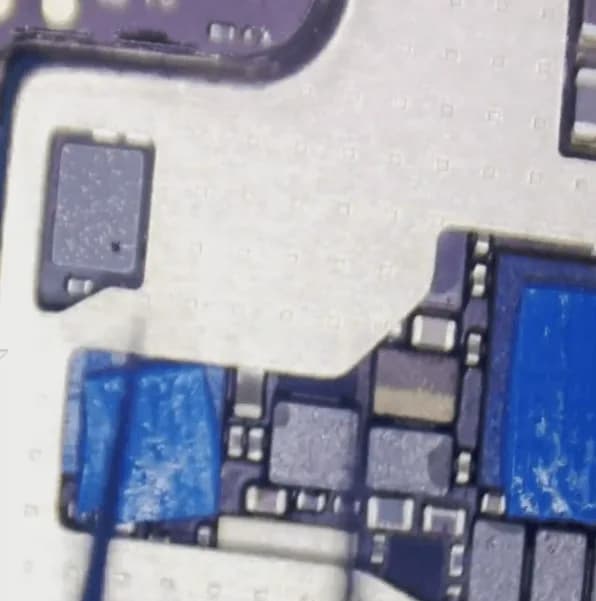

- Überprüfen Sie auf schlecht gelötete Induktivitäten.
- Drücken Sie jede Spule um den PMIC herum mit einer Pinzette an — alle fest montiert, keine losen Bauteile.
Netzteil-Abdeckung entfernen

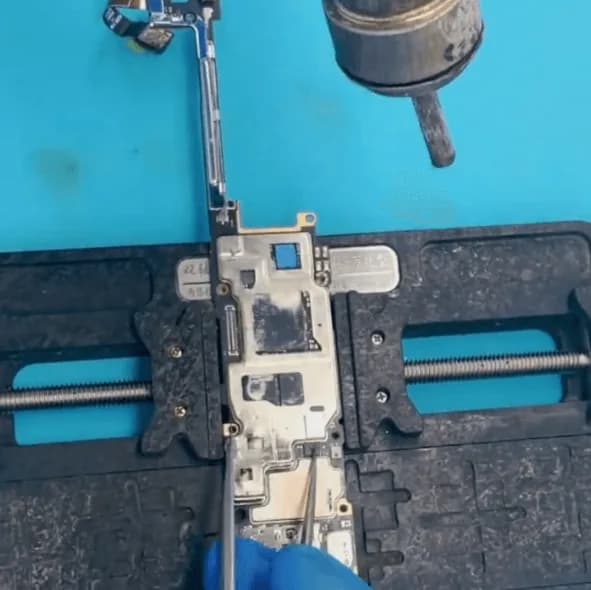

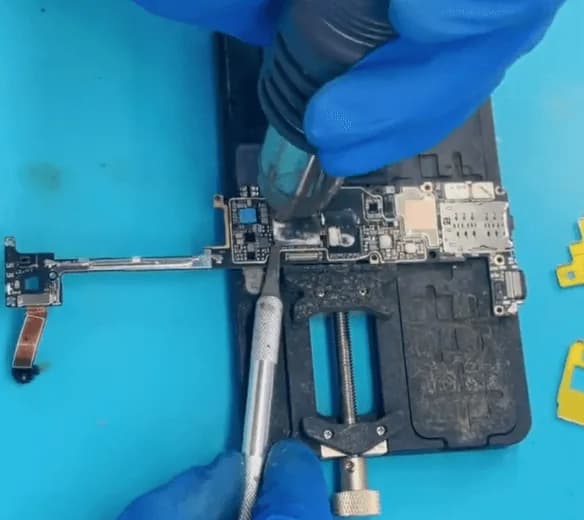

Entfernen Sie die Abschirmung der Netzteil-Chips und legen Sie sie beiseite, da sie nach Abschluss der Reparatur wieder angelötet werden muss.
Schirmblech vorsichtig ablöten und für den Zusammenbau aufbewahren.
Komponenten unter der Abschirmung inspiziert: keine sichtbaren Risse oder verbrannten Teile. Alles sah normal aus.
Entfernung der CPU-Abschirmung und Vorbereitung zum Reballing

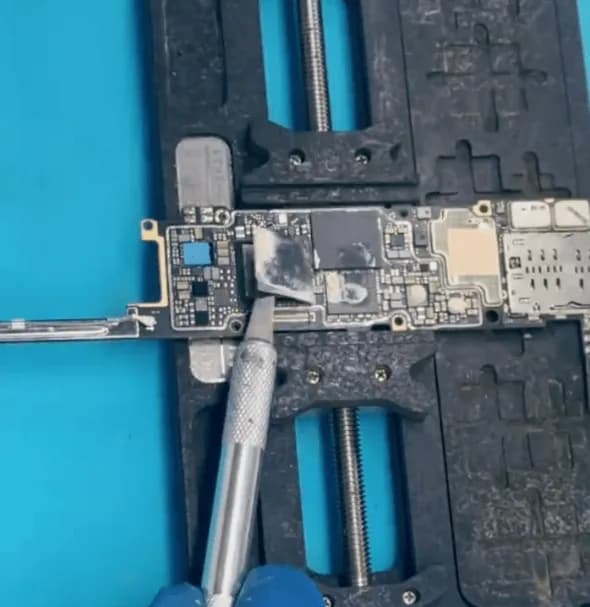

Im nächsten Schritt sollten wir den CPU-Chip wieder anlöten, um es zu versuchen, und auch die Abschirmung entfernen.
- Entfernen Sie zuerst die oberste Schicht des CPU-Chips.
- Die obere Schicht (Samsung DRAM) wurde erfolgreich abgelöst.

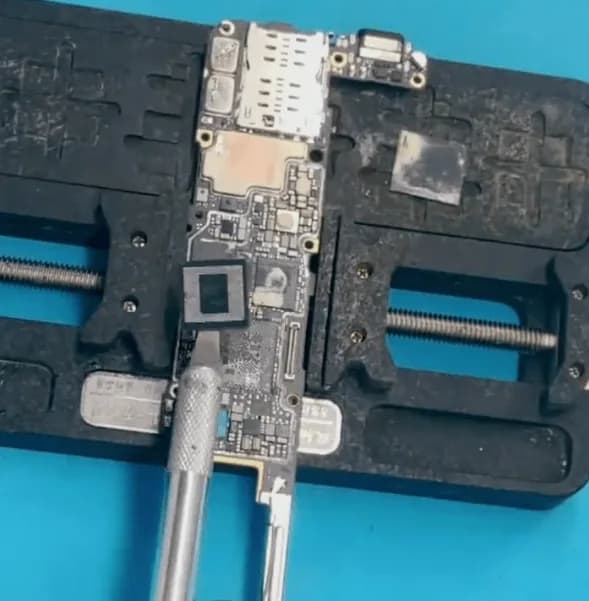

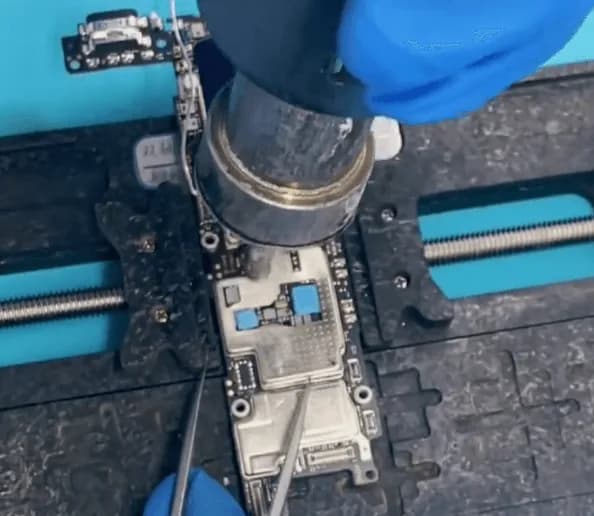

Ausbau des oberen (RAM-)Chips: Heißluft-Rework-Station zum Abheben der oberen Schicht (DRAM).
Entfernung der unteren Schicht (Qualcomm Snapdragon 865):

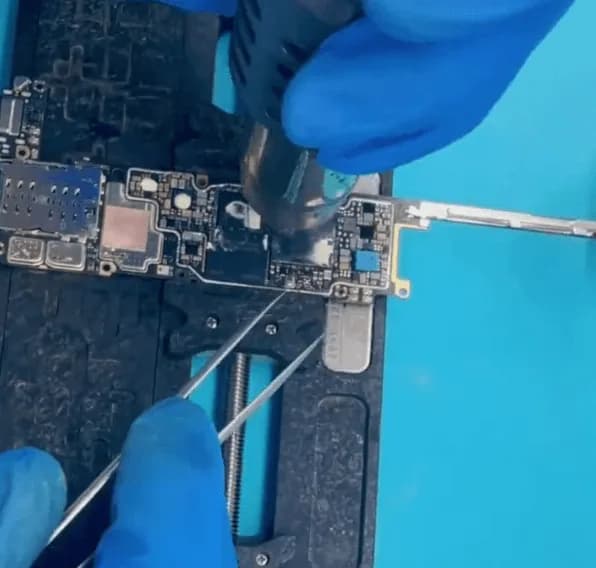

Entfernen Sie vorsichtig das primäre SoC.
Leiterplatten-Pads reinigen und die CPU-Ebenen neu ballen
Die CPU des Xiaomi Mi10 ist nicht mit Klebstoff versiegelt, was die Reinigung der Pads erleichtert, da man nur Entlötlitze verwenden muss, um die Zinnpads zu entfernen und zu ebnen.

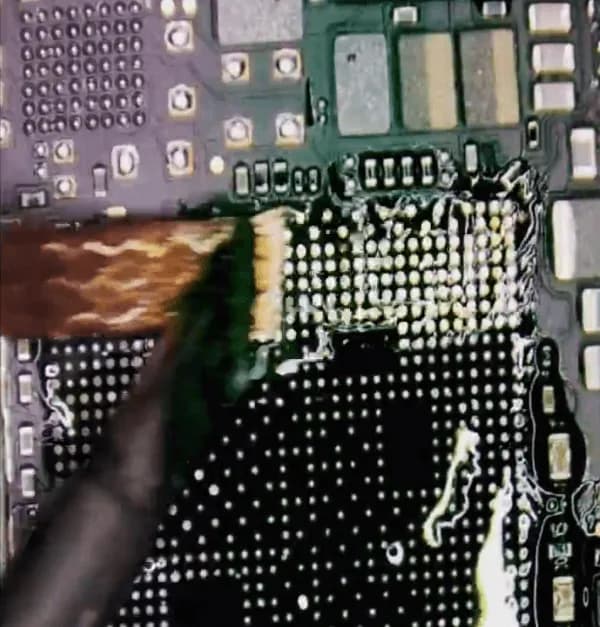

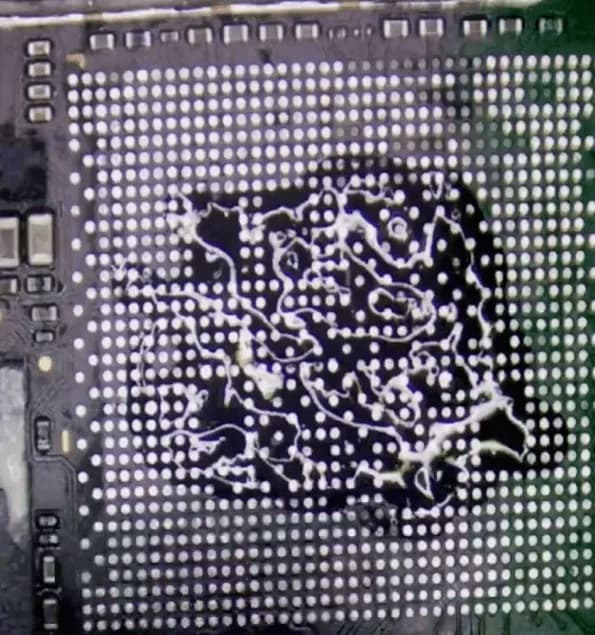

Leiterplatten-Pads gründlich reinigen, Flussmittel auftragen, restliches Lötzinn mit Entlötlitze entfernen.
Neu-Balling der oberen Ebene (RAM):

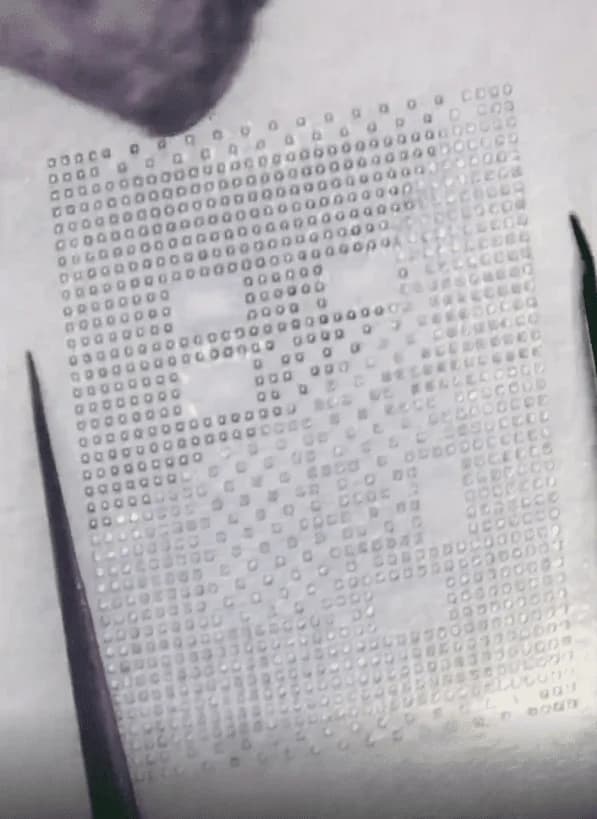

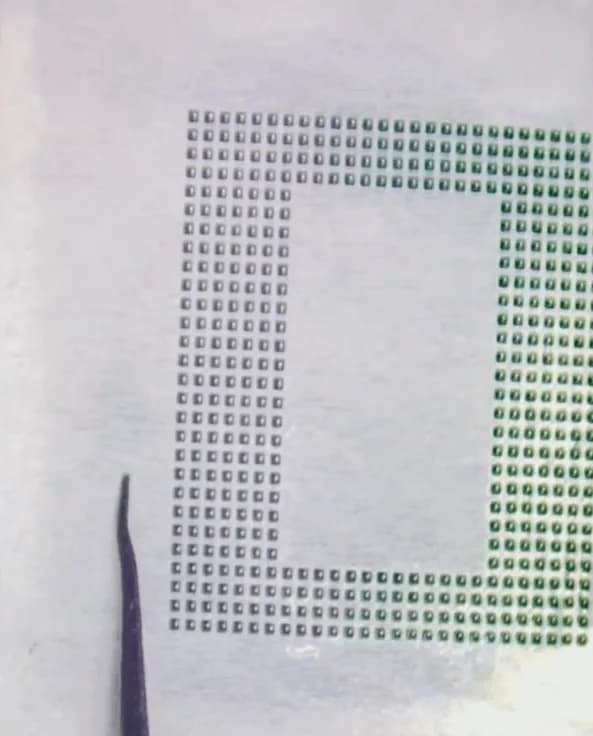

RAM-Chip mit feinen Lötkugeln und Schablone reballen.
Gleichmäßige Verteilung der Lötkugeln auf dem SoC für eine zuverlässige Verbindung.
CPU und RAM wieder auf das Mainboard löten
Wir müssen die beiden Schichten der CPU wieder mit dem Motherboard verlöten.

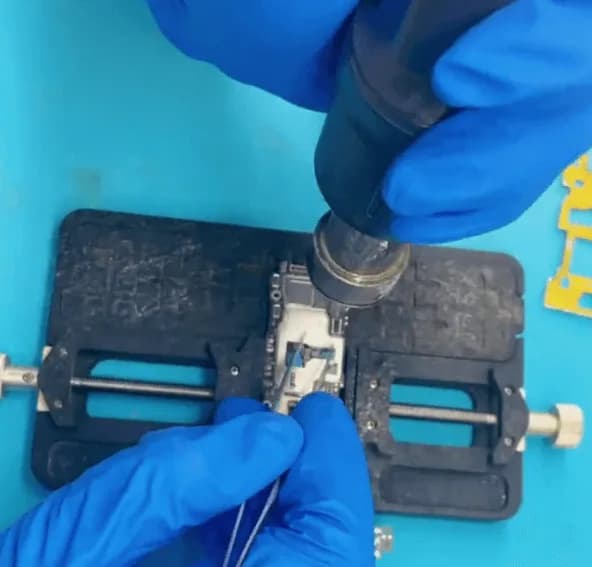

Align CPU precisely and reflow.
CPU & RAM fully soldered — tidy and clean.
Final Assembly & Power-On Test
After CPU reballing, we temporarily assembled the phone (display, battery connected) and powered it on. Success: the Xiaomi 10 booted normally to the Mi logo! All functions working.
Finally, solder back the shielding covers to ensure EMI protection and reassemble completely. Re-test Wi-Fi, cellular, display touch, cameras – all passed.
Shielding covers restored, motherboard ready for final placement.
Final result: Xiaomi 10 fully restored — everything working 🎉
Expert insight: Xiaomi Mi10 motherboard lacks CPU underfill glue, which makes desoldering easier but also means repeated drops can cause micro-cracks under the SoC. Reballing resolves intermittent connections. The 50mA boot current that drops to zero is a hallmark of CPU not responding — reballing revived the device.
Häufig gestellte Fragen
FAQ
Häufige Fragen
Tippen Sie auf eine Frage, um die Antwort zu lesen.
Warum schaltet sich mein Xiaomi 10 nach dem Herunterfallen nicht mehr ein?
Ein physischer Stoß löst oft CPU-Lötperlen oder bricht Lötstellen unter dem Prozessor oder PMIC auf. Dies unterbricht die Stromsequenzierung und den Startvorgang. Wie in diesem Fall hat das Reballing der CPU das Problem behoben.
Kann ich ein totes Xiaomi 10 selbst (ohne Booten) ohne Löten reparieren?
Grundlegende Überprüfungen (Akku, Ladeanschluss) können von Benutzern durchgeführt werden. Wenn jedoch die Stromaufnahme auf einen CPU-Fehler hindeutet, sind professionelle Mikrolötgeräte und Erfahrung zwingend erforderlich. Der Versuch eines Reballings ohne entsprechende Schulung kann die Hauptplatine dauerhaft beschädigen.
Was bedeutet ein Startstrom von 50 mA bei einem defekten Smartphone?
Es zeigt typischerweise an, dass der PMIC startet, aber die CPU nicht antwortet (keine ordnungsgemäßen Kernspannungen oder der Prozessor führt keinen Code aus). Dies deutet auf eine lose CPU-Verlötung, eine beschädigte Stromschiene oder einen defekten SoC hin.
Wie man Sturzschäden beim Xiaomi 10 verhindert?
Verwenden Sie eine robuste Schutzhülle und eine Displayschutzfolie aus gehärtetem Glas. Vermeiden Sie es, dass Kinder das Gerät unbeaufsichtigt nutzen. Dieses Telefon hat keinen offiziellen Klebstoff unter der CPU, daher sind wiederholte Stöße riskant.
Ist das Reballing der CPU eine dauerhafte Reparatur?
Wenn sie korrekt mit hochwertigen Lötkugeln und einem geeigneten Reflow-Profil durchgeführt wird, kann die Reparatur sehr langlebig sein. Wenn das Handy jedoch einen weiteren schweren Sturz erleidet, kann das Problem erneut auftreten – denken Sie immer an Stoßdämpfung.
Schlussfolgerung:
Continuous dropping caused the Xiaomi Mi 10 to stop booting. Diagnosis (battery voltage check, DC supply current analysis, inductor inspection) identified poor CPU soldering as the issue. Reballing, removing the RAM and Snapdragon 865, cleaning pads, applying new solder balls, and reflowing, restored the phone. It now boots reliably, passes all tests, and is ready for use.
Note: Reballing requires precision. Use proper ESD protection, flux, and a preheater to prevent board warping. This guide is for information; seek professional help if you lack the necessary skills.
