ITCuando la pantalla de tu teléfono deja de responder, la solución habitual es sustituirla. Sin embargo, las pantallas son bastante caras hoy en día. En este artículo, presentaremos un método alternativo para arreglar el problema sin tener que reemplazar todo el conjunto de la pantalla. En concreto, nos centraremos en arreglar los problemas relacionados con el tacto de un iPhone 12 Pro Max. Antes de intentar cualquier reparación, ya hemos descartado otras posibles causas del problema y confirmado que los componentes y las líneas relacionadas con el tacto están en buenas condiciones de funcionamiento.

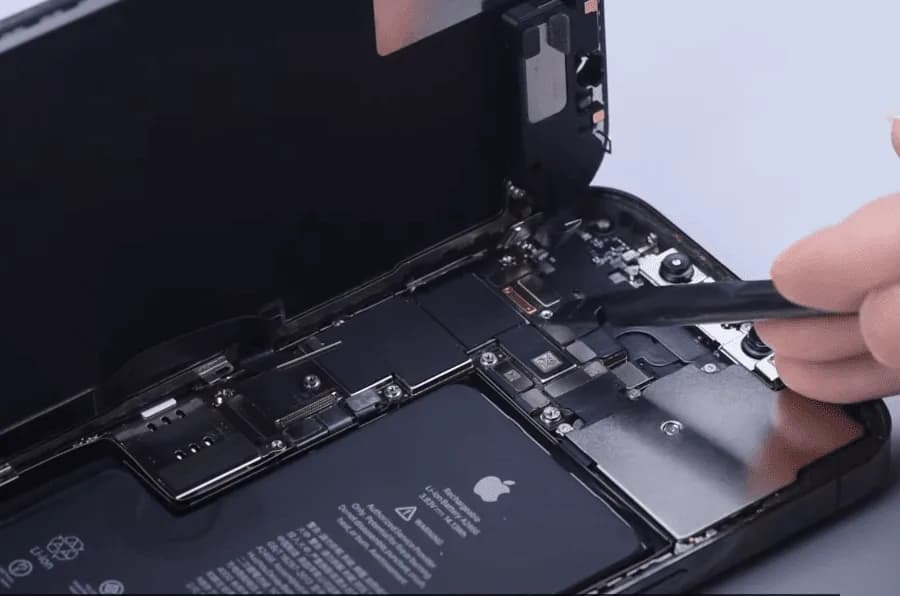

Desconecte el cable flexible y retire la pantalla
Para evitar daños por ESD, retire el cable flexible con un spudger de plástico.
Separar el vidrio

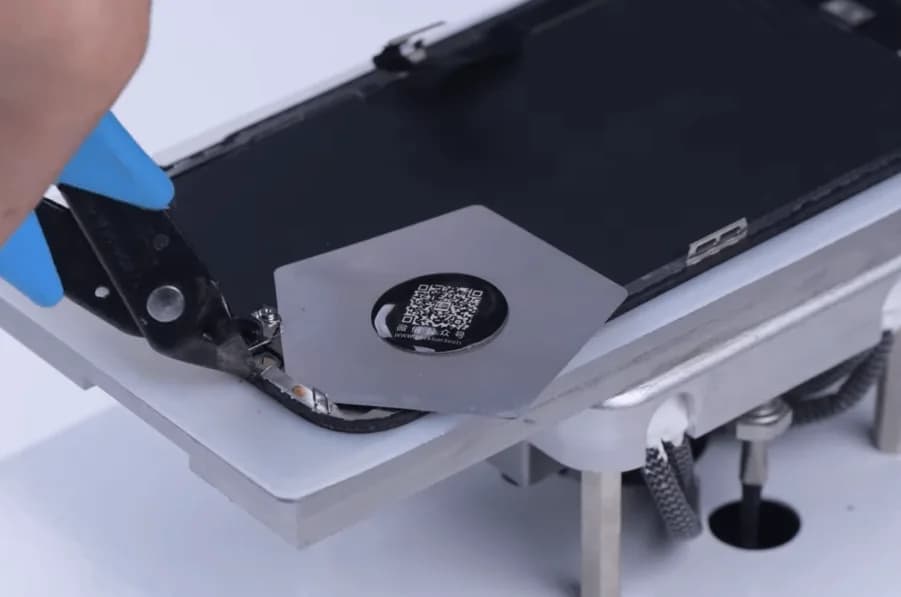

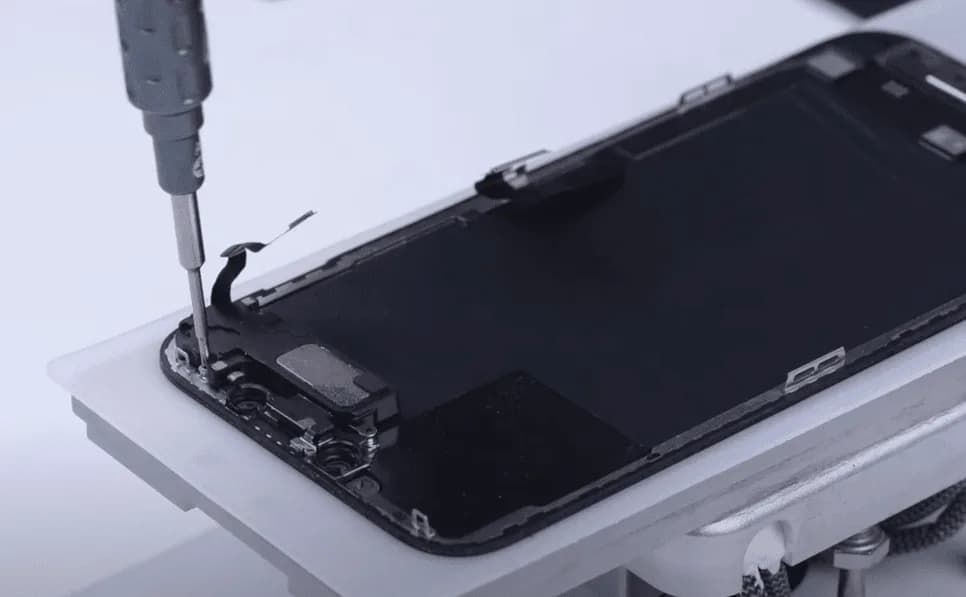

Para empezar, ajuste la temperatura del separador a 100℃. Cuando la temperatura alcance los 100℃, coloque la pantalla en el separador y separe el módulo del altavoz del auricular.

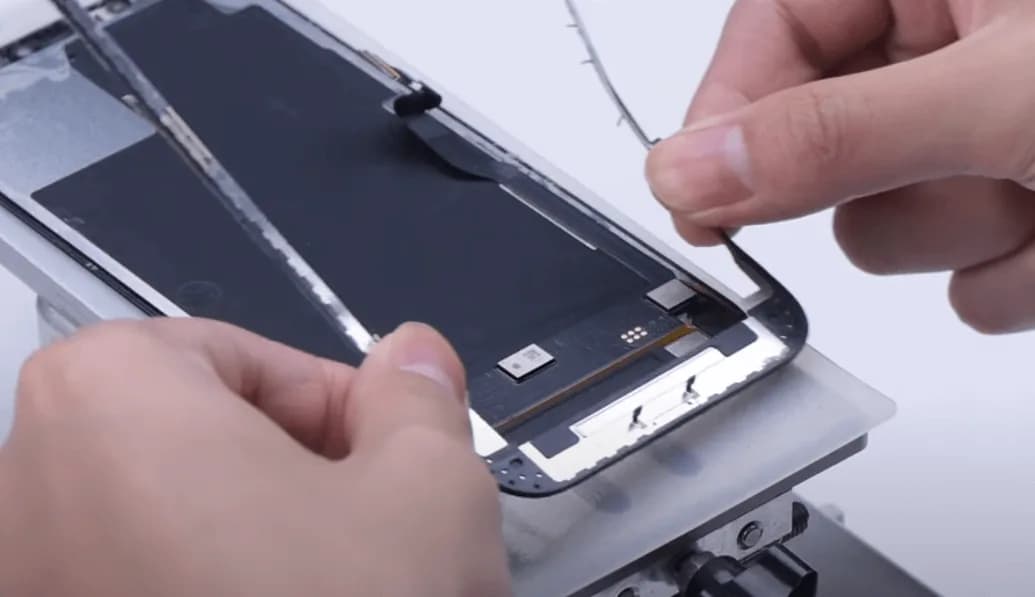

Antes de separar el cristal, debemos retirar el marco del bisel. Aplique un poco de alcohol a lo largo del borde del bisel, cortar a través de adhesivo que sella el borde superior del bisel, a continuación, cortar el bisel superior abierta con la tenaza de corte.
Separe lentamente el marco del bisel. A medida que se retira el bisel, siga calentando la pantalla a 100℃.
Consiga un punto de entrada desde la esquina inferior de la pantalla. Empieza a separar el OLED a lo largo de la capa inferior del cristal con alambre de corte.
Limpiar el adhesivo OCA

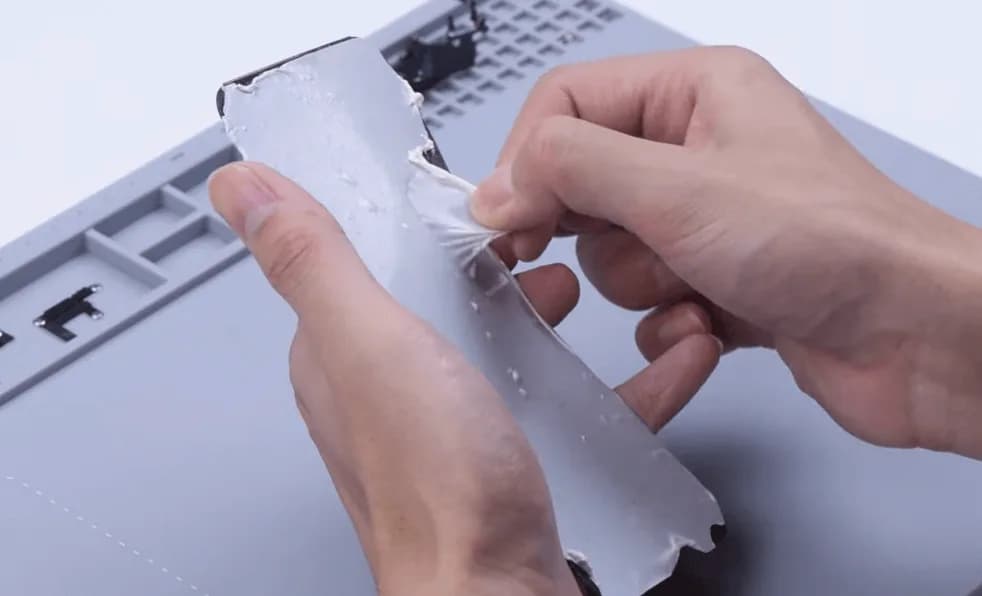

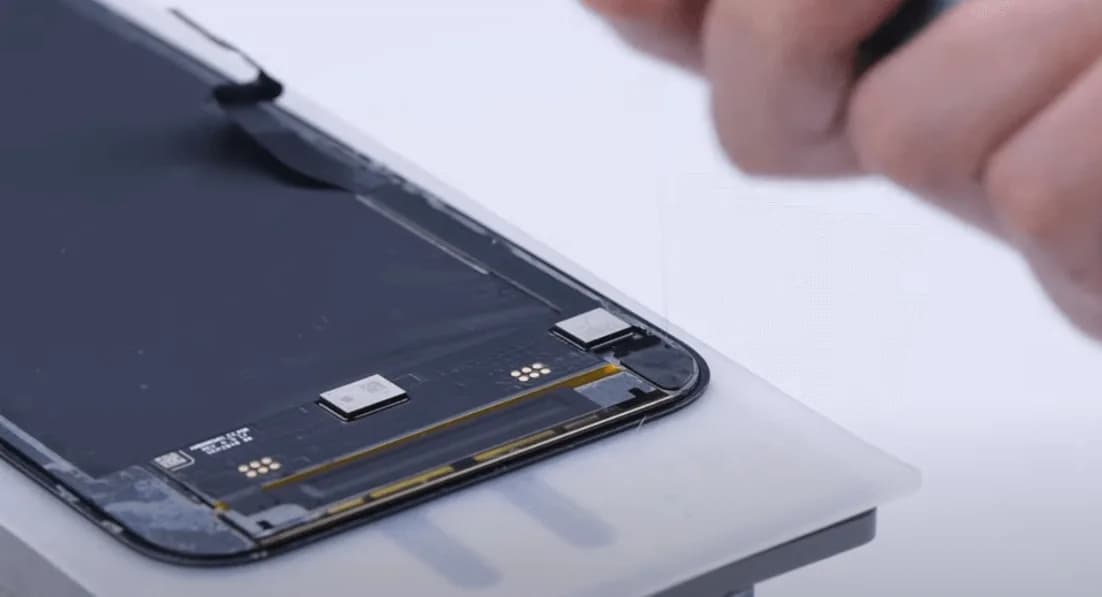

Solicitar cinta de extracción OCA especializada a la OLED, luego aplica un poco de calor para que la cinta se una firmemente a la OCA y despega la cinta.

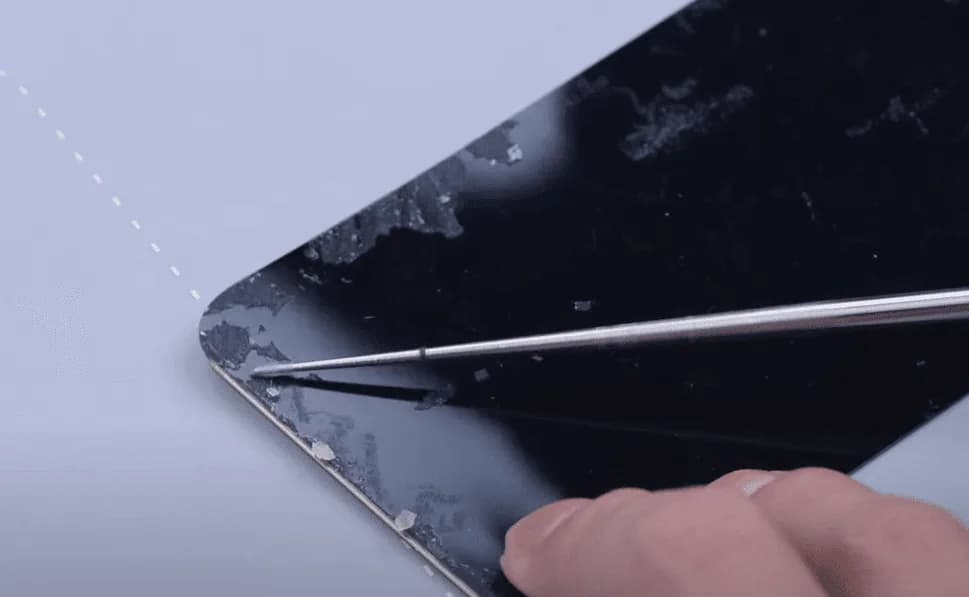

Para los residuos de adhesivo OCA, límpielos con herramienta eléctrica para despegar cola y N-hexano.

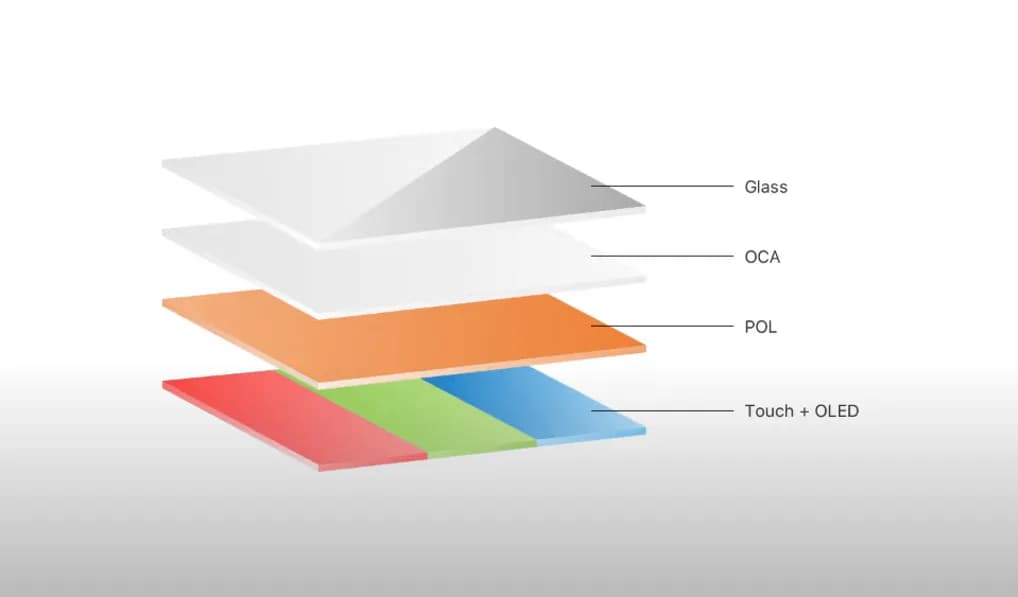

Como la pantalla del iPhone 12 Pro Max es oncell con el táctil y OLED integrados, el digitalizador de la pantalla táctil no se puede reemplazar por separado. Tenemos que instalar un digitalizador de pantalla táctil tag-on.
Aplicar OCA en el digitalizador de la pantalla táctil

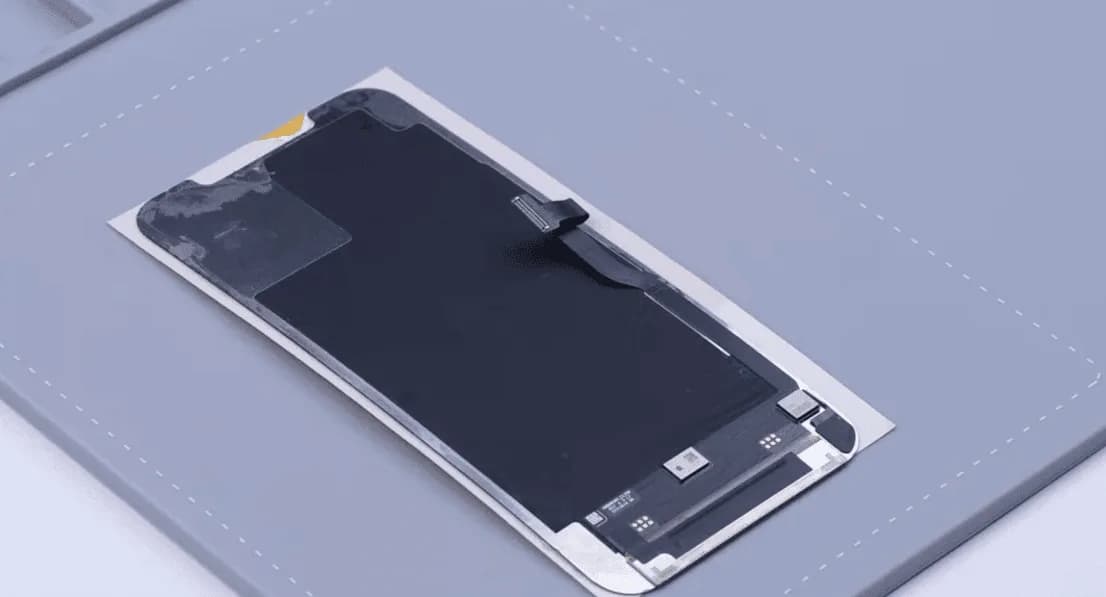

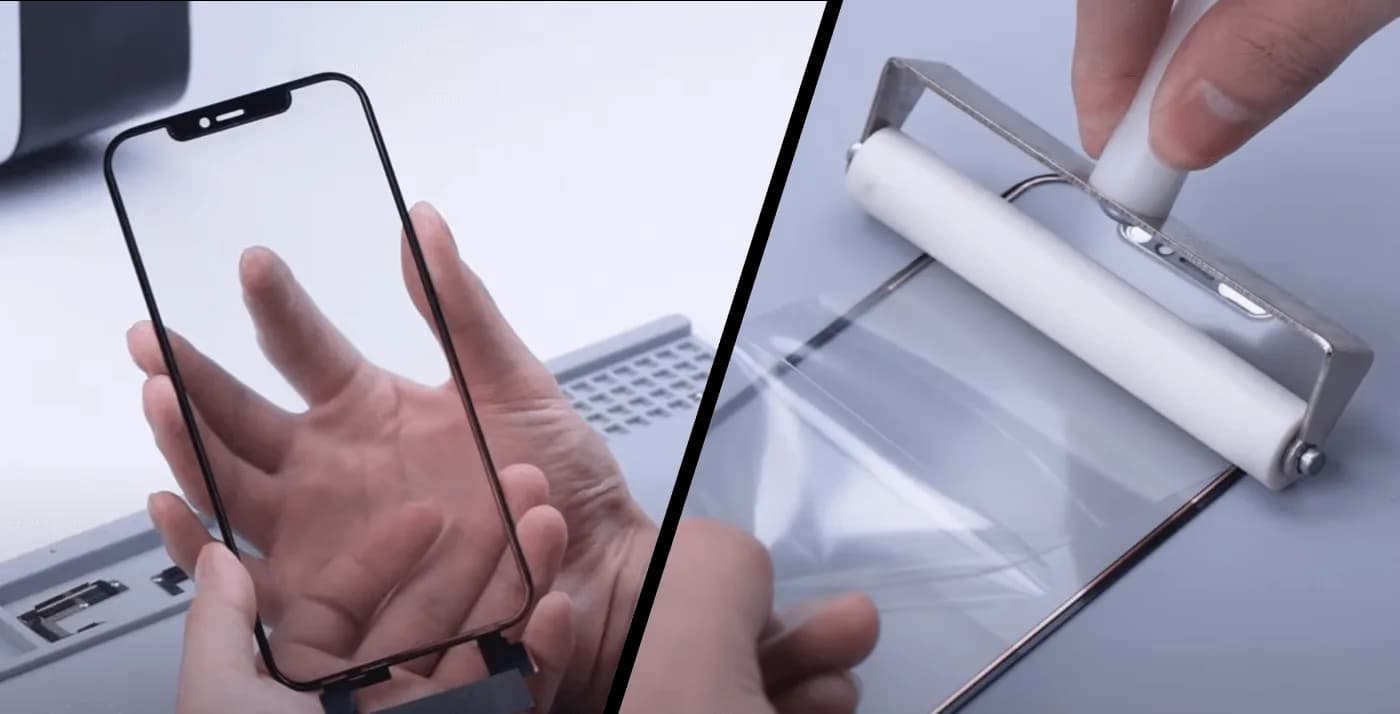

Consiga un digitalizador de pantalla táctil de iPhone 12 Pro Max, coloque el OCA en la parte posterior del digitalizador de pantalla táctil y, a continuación, coloque el digitalizador de pantalla táctil en la máquina de eliminación de burbujas.
Laminación de pantallas táctiles

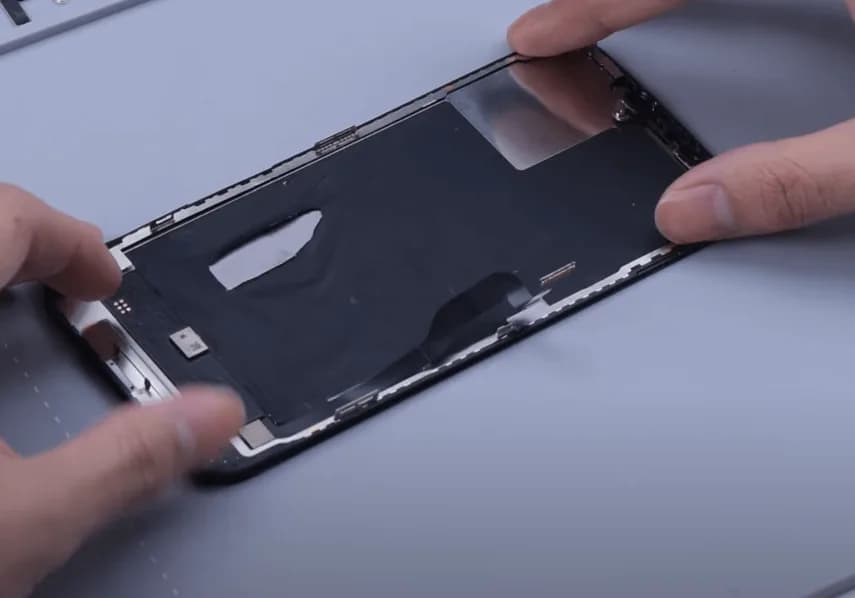

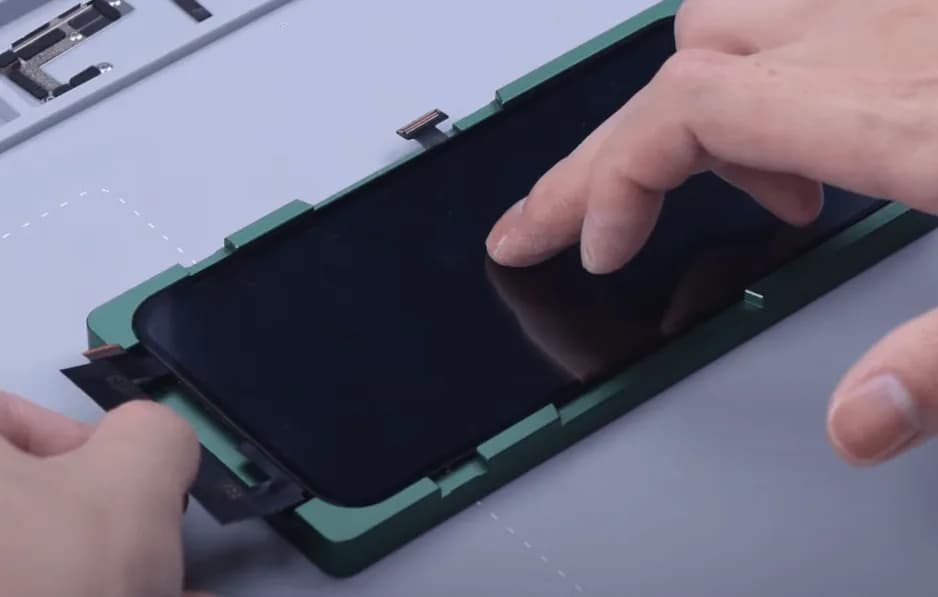

Antes de laminar la pantalla, tenemos que limpiar el OLED de nuevo. Alinear el vidrio con el OLED por el molde de alineación.

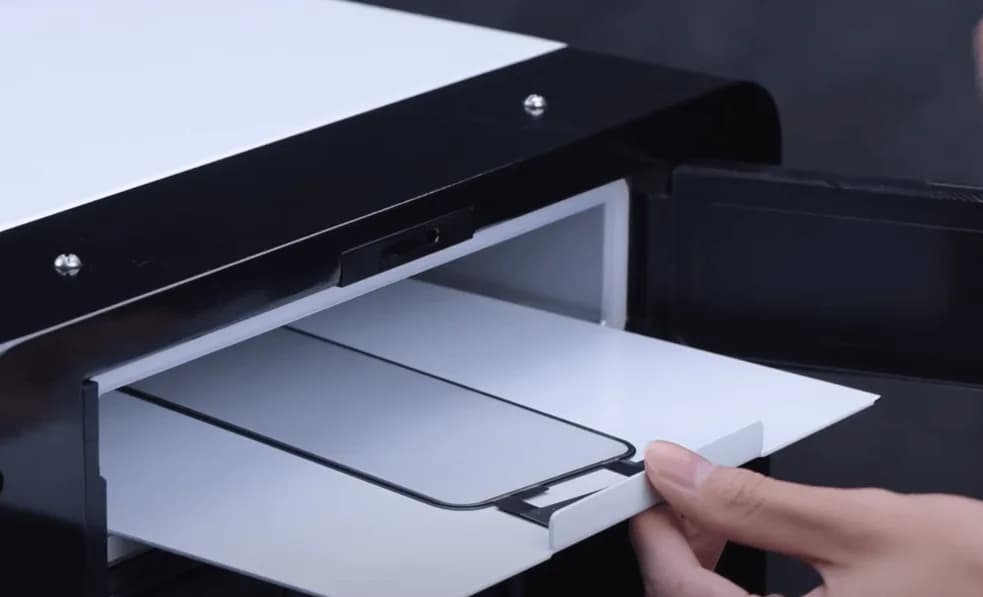

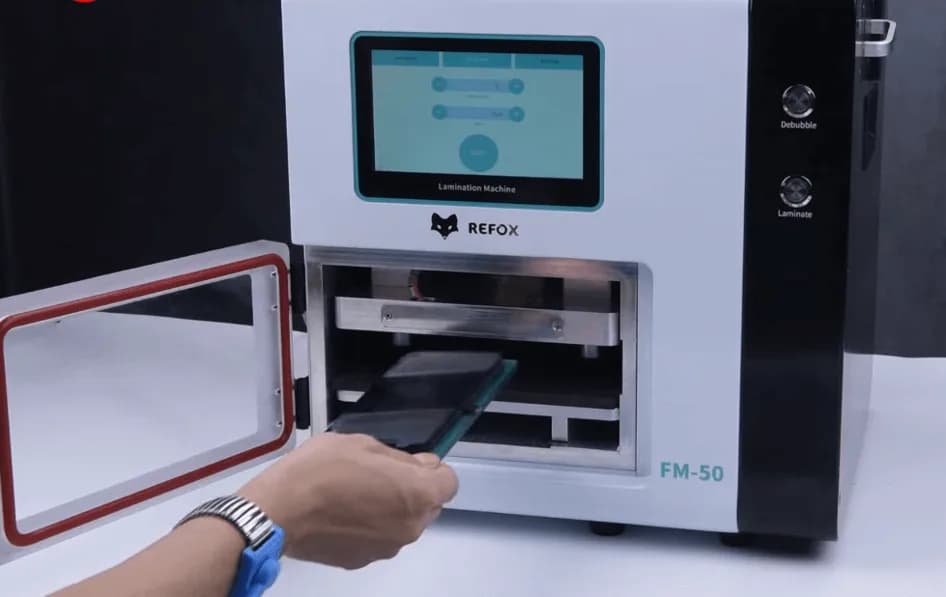

A continuación, pegue la pantalla al Plastificadora Refox FM-50Una vez terminada la laminación, es necesario desbarbar la pantalla. Saque la pantalla después de unos 15 minutos. Se puede observar que el proceso de laminado y desbarbado se han realizado perfectamente.
Transplante el CI del cable flexible táctil original al cable flexible táctil etiquetado

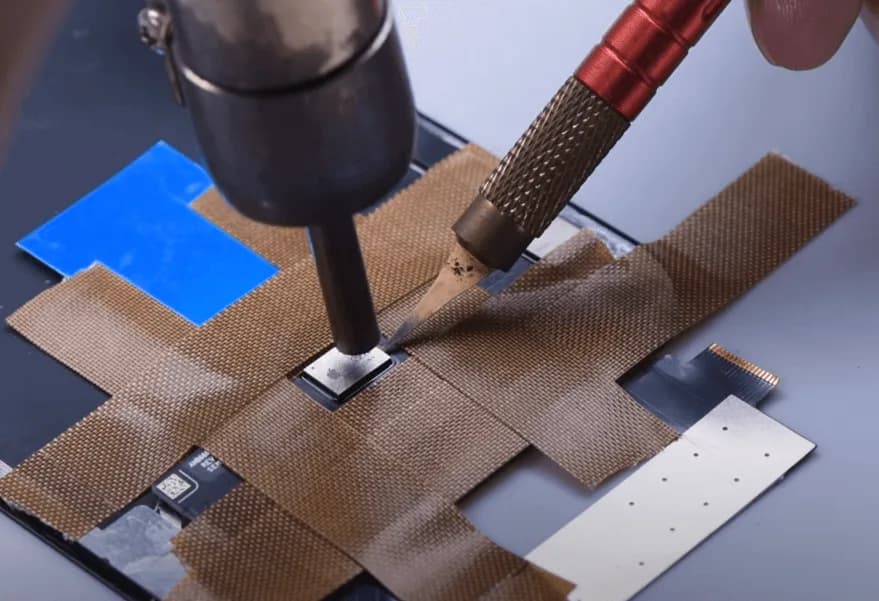

Para proteger la pantalla de daños, aplique cinta adhesiva de alta temperatura alrededor del CI antes de la operación. A continuación, desuelde el CI con pistola de aire caliente vertical a 320℃ y flujo de aire 2.

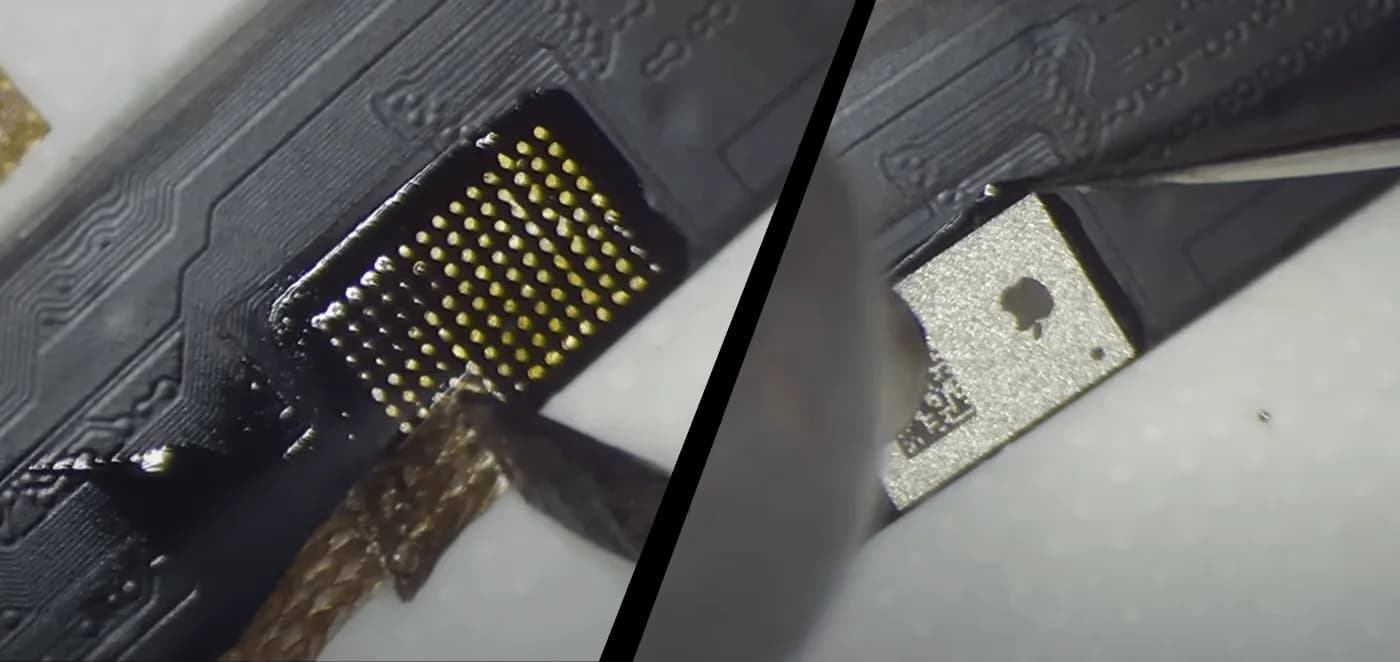

Aplique un poco de flujo de pasta de soldadura y pasta de soldadura de baja temperatura a las almohadillas de unión. Retire el estaño con soldador a 380℃，luego limpie con el limpiador de PCB.

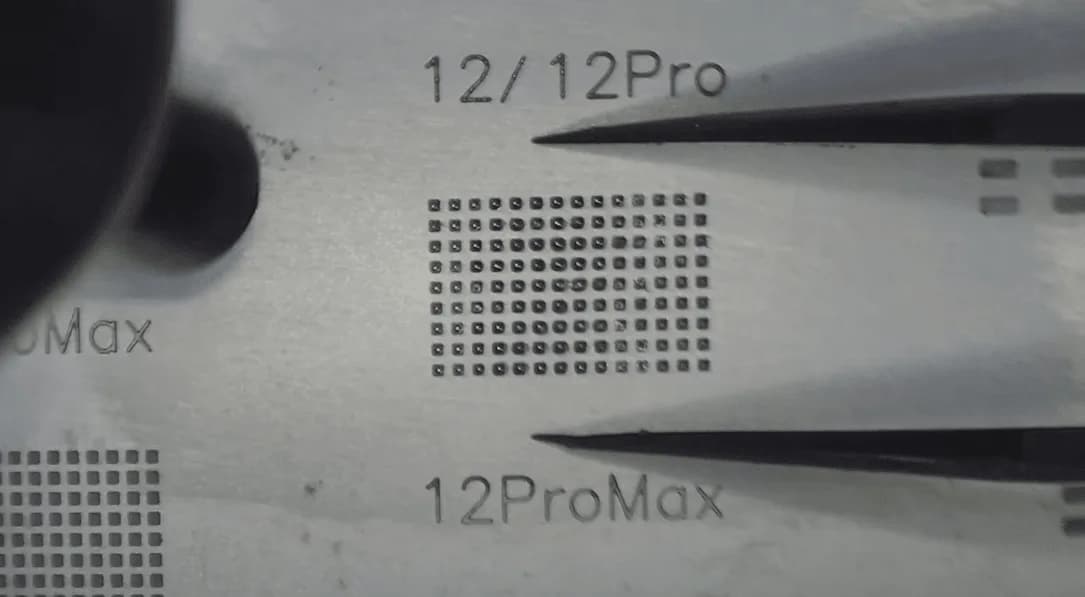

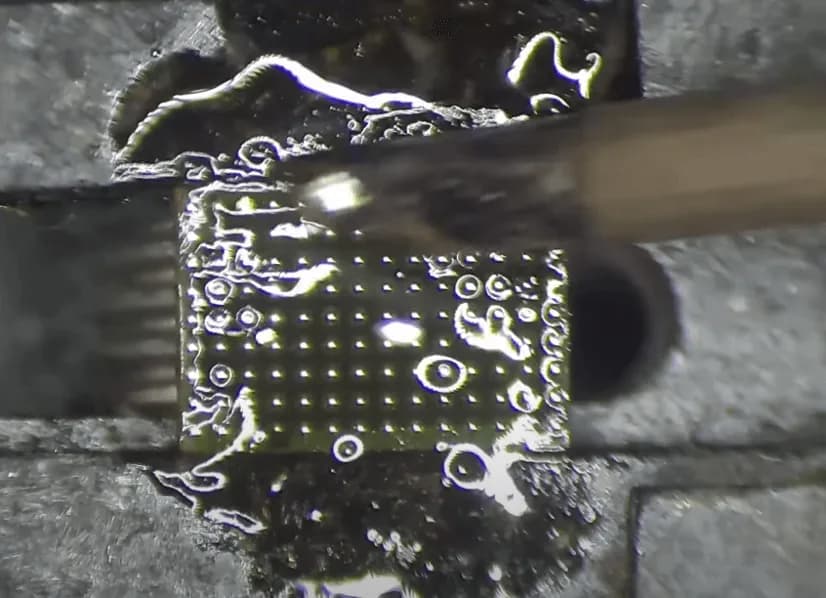

Como las almohadillas de unión están limpias, aplique una capa de la pasta de soldadura uniformemente a las almohadillas de unión, forme las bolas de soldadura con pistola de aire caliente a 260℃.
Luego limpiamos las almohadillas de unión en el cable flex. Usamos soldador a 380℃ y trenza desoldadora para eliminar el estaño, soldamos el CI con pistola de aire caliente a 280℃ y flujo de aire 2.
Instale el cable flexible de etiquetado de la pantalla

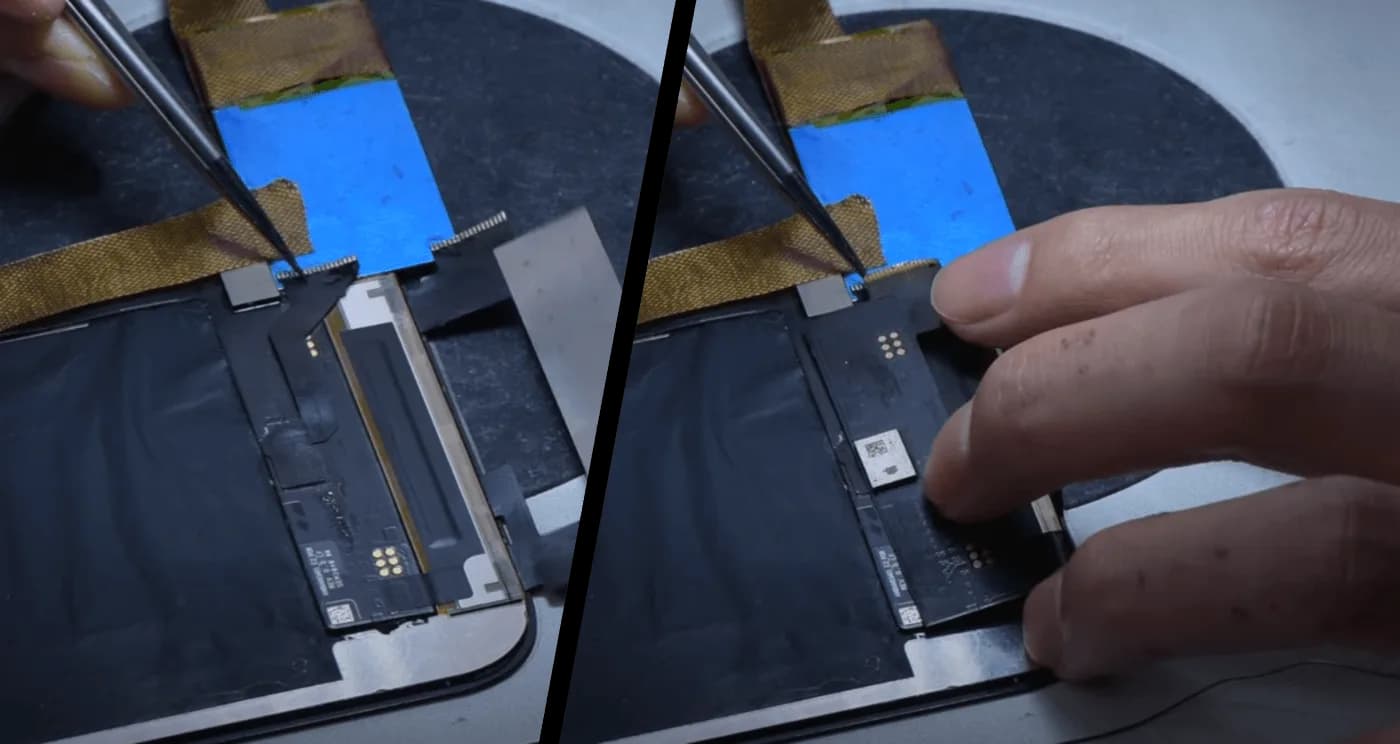

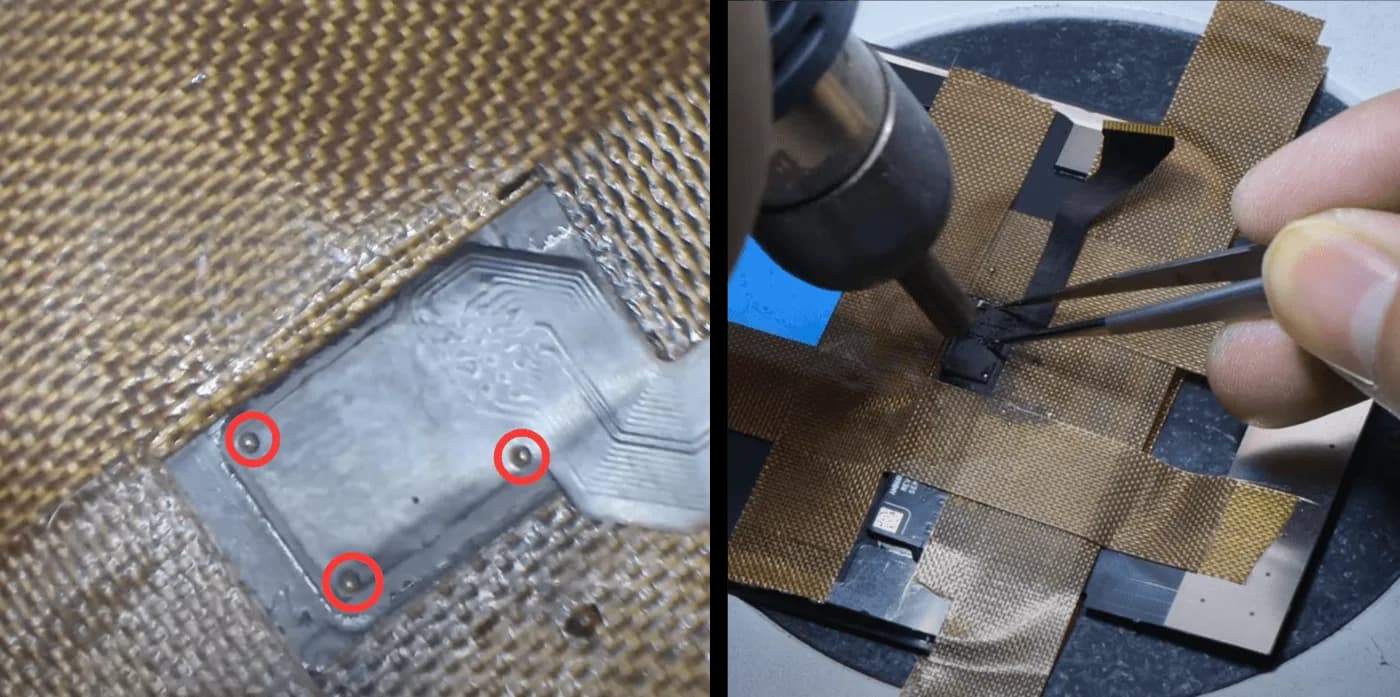

Retire el adhesivo de relleno en las almohadillas de unión, por favor alinee los tres pines antes de soldar, luego suelde con pistola de aire caliente a 320℃.

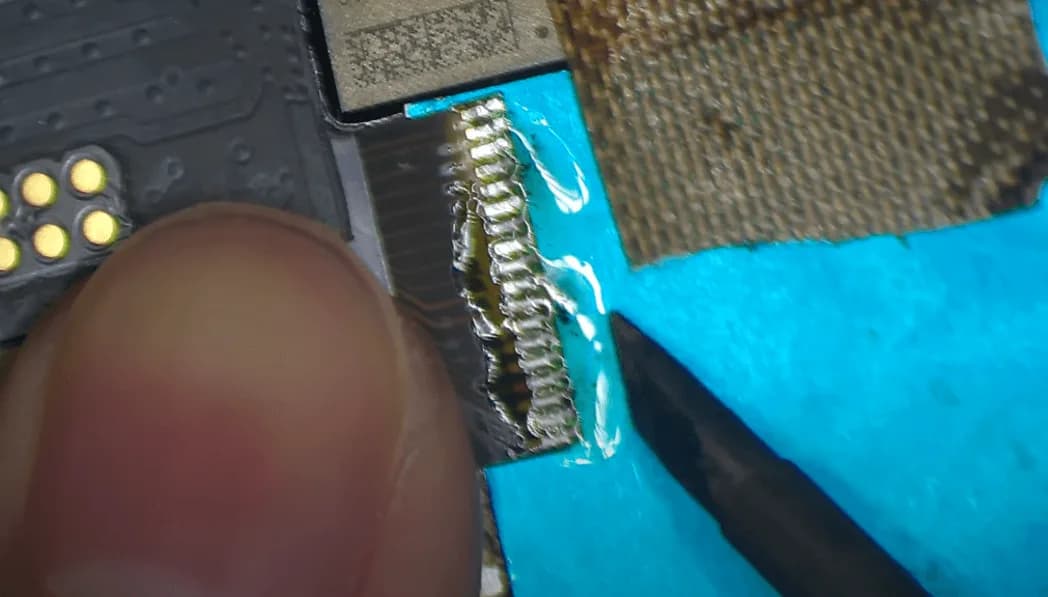

Suelde el otro extremo del flex con soldador a 380℃. Al ser el paso más difícil de todo el procedimiento, la soldadura es la clave para que el táctil funcione bien o no. Limpie los residuos de fundente con limpiador de PCB.
Instalar el marco del bisel
Aplique el adhesivo del bisel, alinee el bisel con la pantalla.

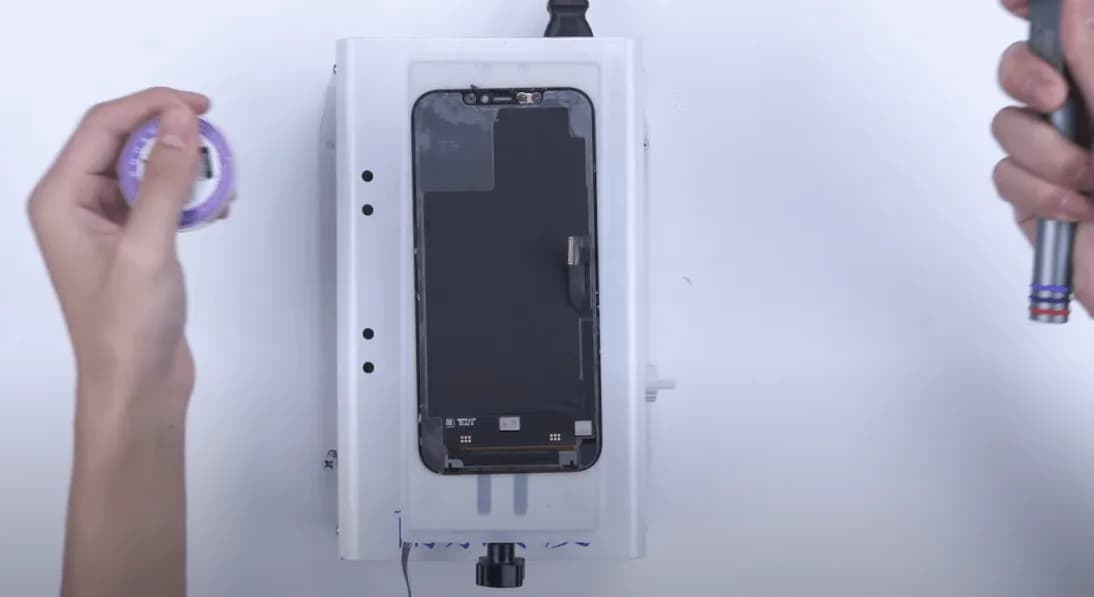

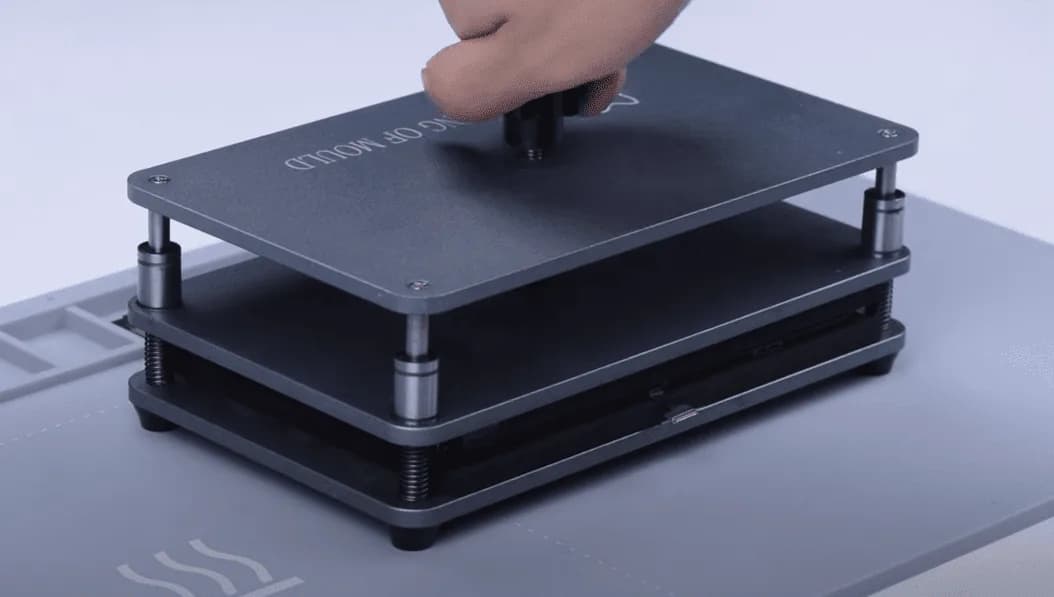

Coloque el conjunto de la pantalla en el abrazadera de prensa y presionamos el bisel, luego instalamos la pantalla.

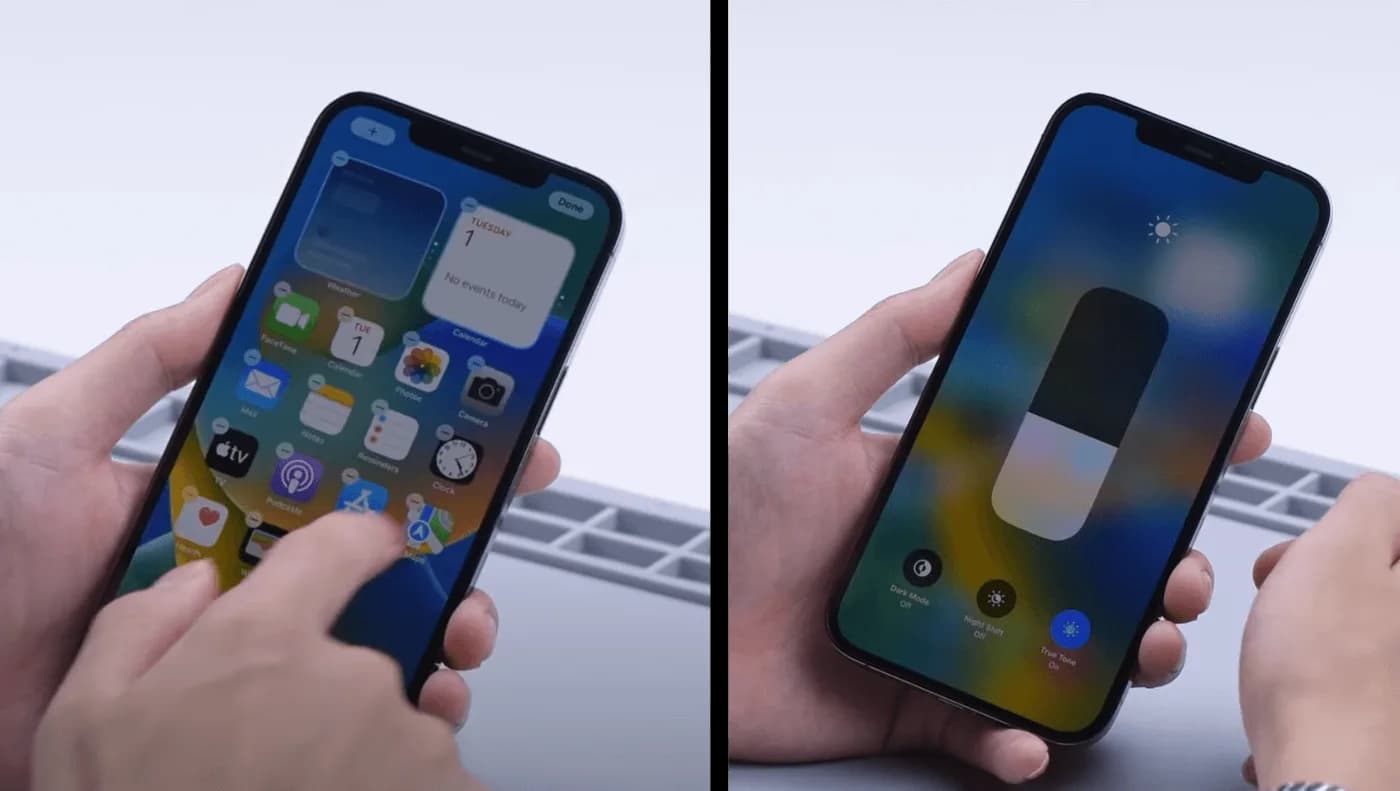

Pruebe las funciones, el tacto es totalmente de trabajo, True Tone está disponible.
Vea el proceso de funcionamiento detallado en Youtube
FAQ | iPhone 12 Pro Max Touch
Q: ¿Cómo solucionar iPhone 12 Pro Max Touch problema?
R: Los problemas táctiles suelen estar causados por daños en la pantalla o por problemas en la placa base. En el primer caso, podemos sustituir la pantalla directamente o utilizar el método mencionado anteriormente. Se aconseja consultar a un técnico cualificado en reparación de placas base si el problema táctil ha sido causado por la placa base.
Q: ¿Cómo quitar el iPhone 11-12 series de advertencia de pantalla no originales por pantallas del mercado de accesorios?
R: Hasta este momento, podemos restaurar True Tone fácilmente leyendo los datos de la pantalla original y luego escribiendo los datos en la nueva pantalla mediante la función programador de reparaciones. Sin embargo, sólo cambiando el chip de la pantalla antigua a la nueva desaparecerá el mensaje de advertencia de pantalla no original.
P: ¿Cuál es el mejor sitio para aprender a reparar mi iPhone?
R: Tanto si está interesado en iniciar un negocio de reparación de teléfonos como en arreglar su propio teléfono averiado, Academia REWA es el mejor lugar para ir, cursos sistematizados de superficial a profundo, lo que le permite dominar rápidamente la teoría de reparación de teléfonos celulares y habilidades de trabajo manual.
Resumen
No hay mensaje de advertencia de pantalla genuina, porque la pantalla del iPhone 12 Pro Max utiliza la estructura oncell y el toque no se puede reemplazar por separado, es más difícil reparar el toque.
La solución actual es instalar un digitalizador de pantalla táctil tag-on, que es técnicamente chanllenging, aconsejamos los no profesionales no intentan esto. Para una pantalla con la estructura outcell, es más fácil de reparar el tacto como el tacto puede ser reemplazado por separado.
