IT¿Tu iPhone XR se reinicia constantemente, especialmente cuando juegas? No eres el único. Este problema habitual suele deberse al sobrecalentamiento del chip, lo que provoca que el dispositivo active los códigos de pánico de Apple y entre en un bucle de reinicio. En este tutorial, te guiaremos a través de una solución de nivel profesional: reparación de la placa a nivel de chip que involucra la transferencia de la CPU, NAND, EEPROM y CPU de banda base. Ya seas un taller de reparación, un técnico o un aficionado al bricolaje, esta guía te ayudará a comprender la causa raíz y cómo solucionarla de forma permanente.
Detalles del dispositivo
Modelo: iPhone XR
Anunciado: 12 de septiembre de 2018
El iPhone XR del cliente se reinicia continuamente.
El iPhone XR de un cliente se bloqueaba mientras jugaba y luego entraba en un bucle de reinicio constante. El dispositivo no se había caído, ni había sufrido daños por agua, ni se había cargado incorrectamente, lo que descartaba causas físicas externas.

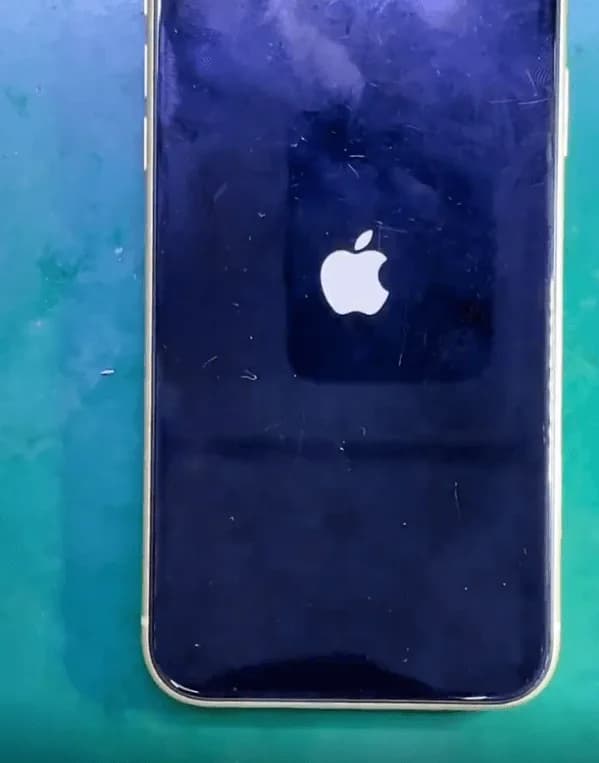

Paso 1: Observa el bucle de arranque
El teléfono muestra repetidamente el logotipo de Apple, pero no logra arrancar en iOS. En ocasiones, entra en el sistema tras varios intentos fallidos.

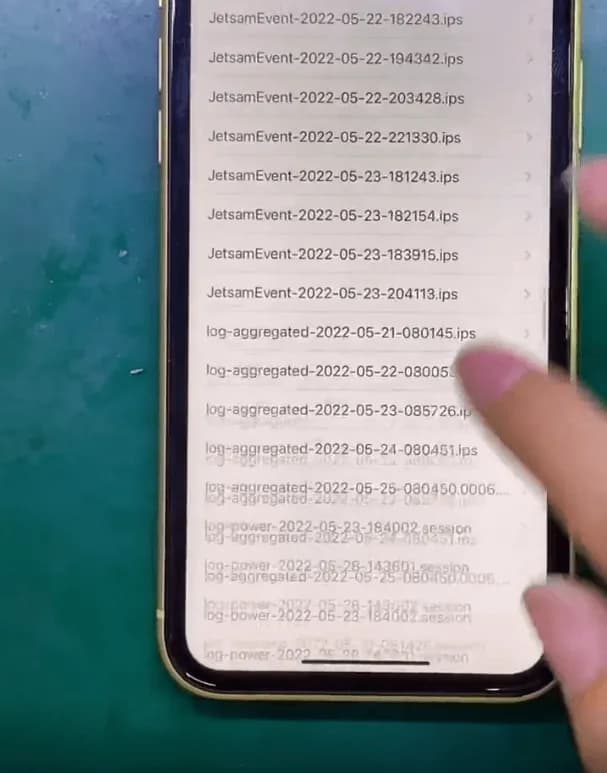

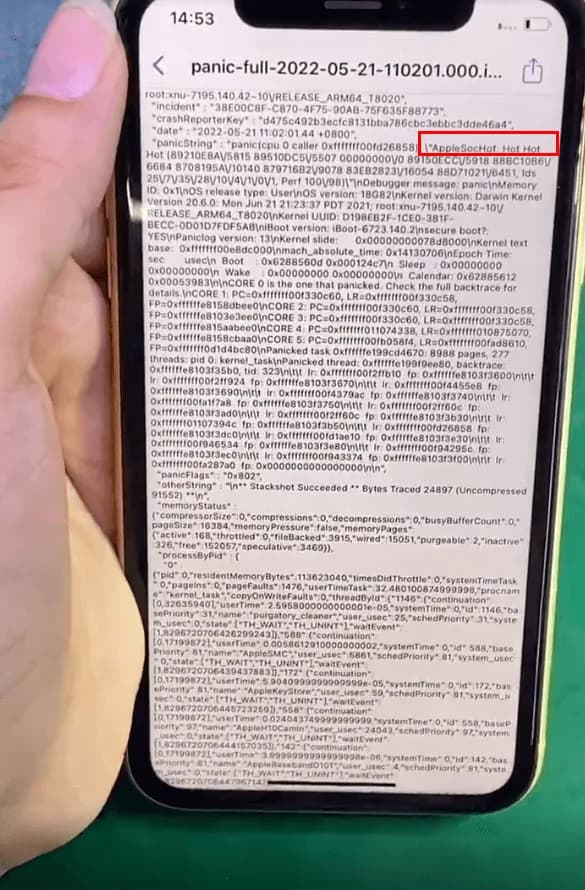

Paso 2: Analizar los registros de pánico
Comprobamos el registros llenos de pánico en el sistema. Destaca una entrada clave:
AppleSoc Caliente Caliente Caliente Caliente...
Este mensaje indica Sobrecaleamiento del SoC (sistema en chip), lo que provoca que el teléfono se reinicie. Este tipo de error suele deberse a un fallo interno del chip, más que a factores externos.
Solución: Cambiar los chips cifrados a otra placa que funcione.
Debido al fallo a nivel de chip, un Intercambio de placa con transferencia de chip cifrado es necesario. Es necesario mover los siguientes componentes:
- CPU
- Chip NAND
- CPU de banda base
- EEPROM lógica
Proceso de reparación

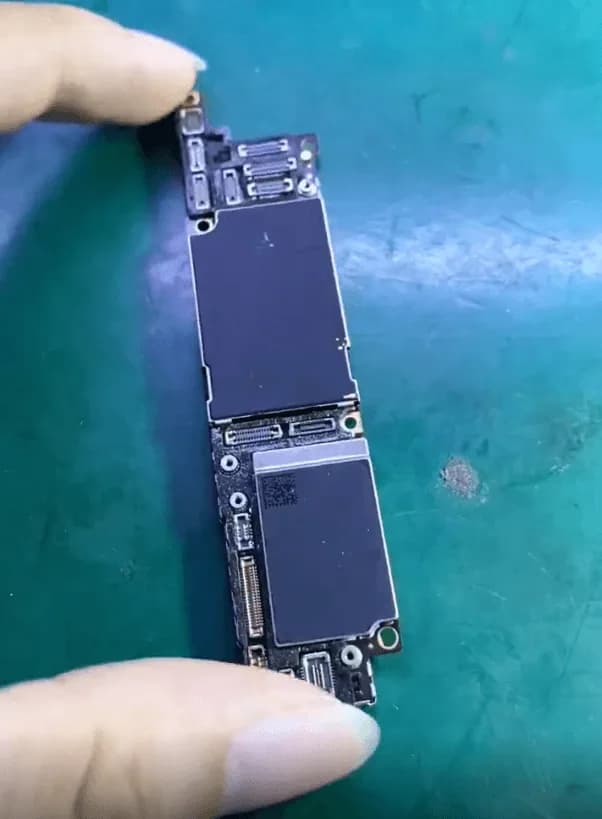

1. Desmonta el iPhone y retira la placa base.
Abre el teléfono y retira con cuidado la placa base.

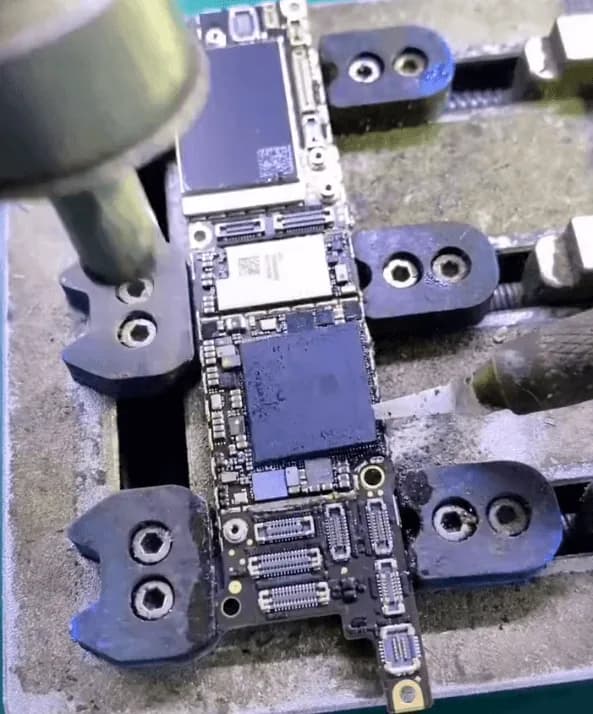

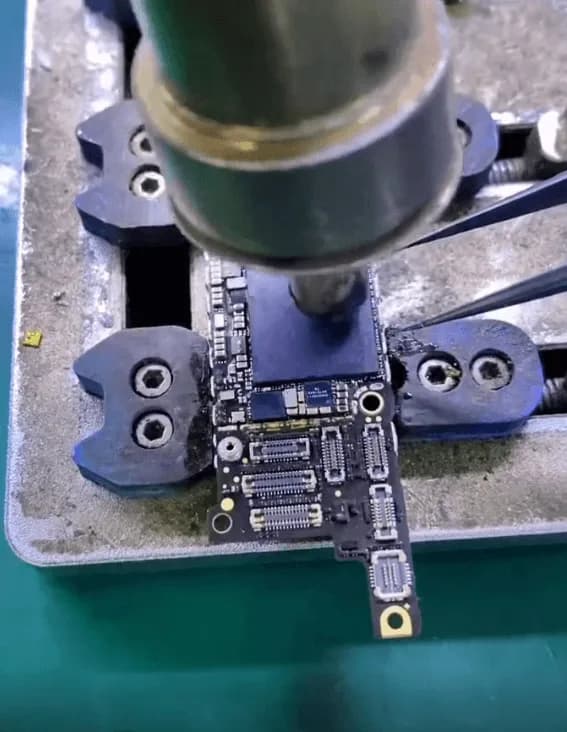

2. Retire la cubierta protectora y limpie la CPU.
- Utilice una pistola de aire caliente para retirar la cubierta protectora.
- Limpia la pasta térmica de la CPU.

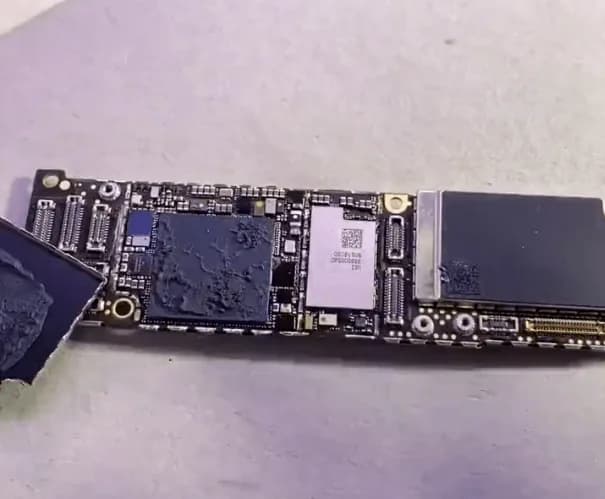

3. Retire el pegamento negro y separe la CPU.
- Retire con cuidado el pegamento negro que rodea la CPU.
- Recaliente la zona con una pistola de aire caliente.
- Introduzca suavemente una cuchilla fina mientras calienta hasta que se retire el chip de la CPU.

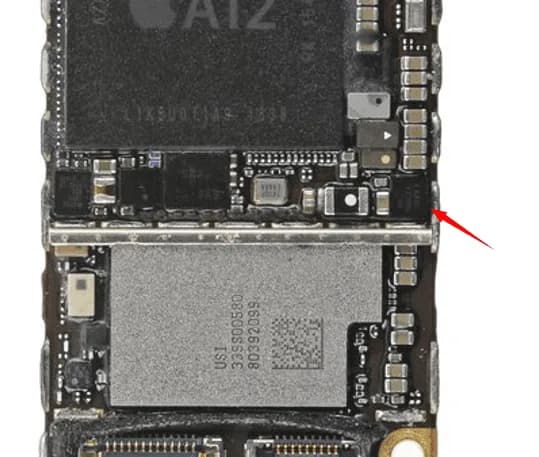

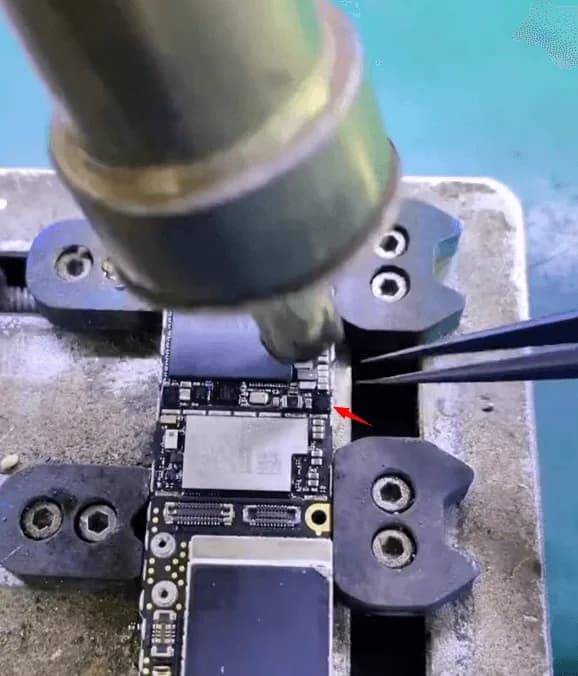

⚠️ Precaución: No soples hacia los alrededores. EEPROM lógica (U1401) al calentar.

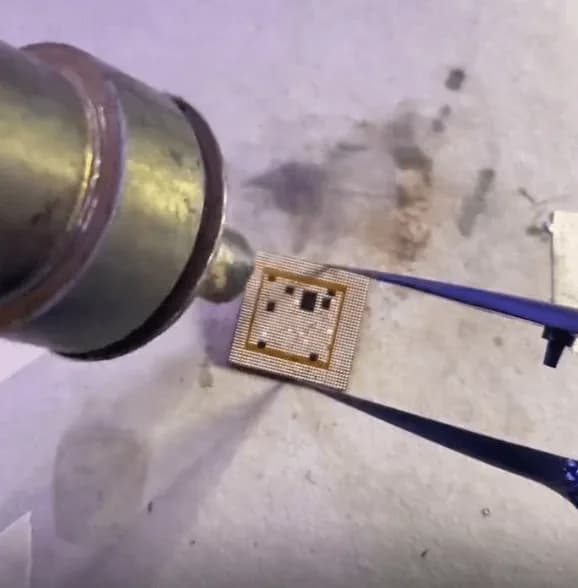

4. Limpie y vuelva a soldar la CPU.
- Limpia la CPU extraída y las almohadillas de contacto de la placa.
- Vuelva a soldar la CPU a una nueva placa base donante.
5. Vuelva a soldar la EEPROM lógica.
Una vez soldada la CPU, instale el EEPROM lógica de vuelta en su sitio.

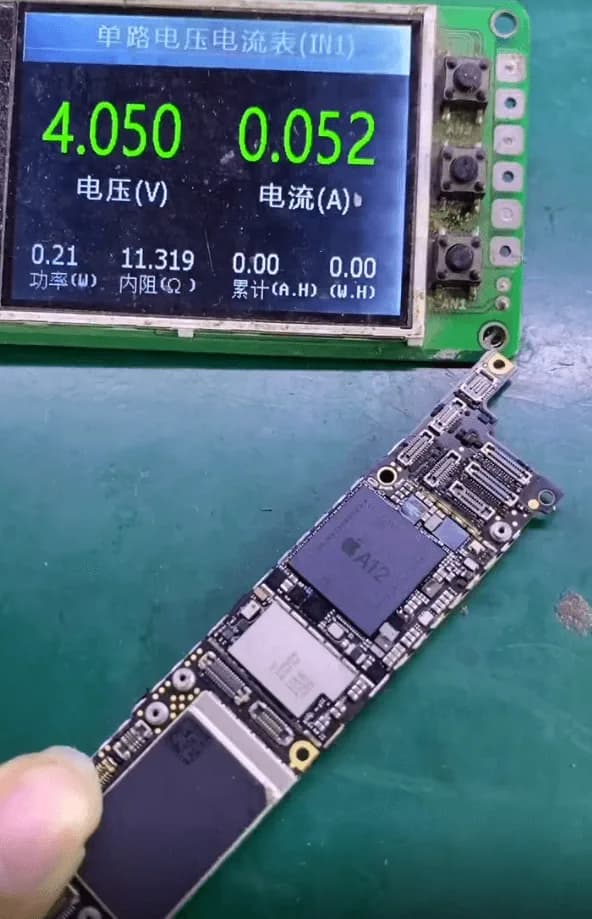

Prueba de encendido
Conecte la placa base reensamblada a un Fuente de alimentación de CC y activar el arranque. Un salto de corriente estable a alrededor de 50 mA indica que la CPU funciona correctamente.
Pasos restantes

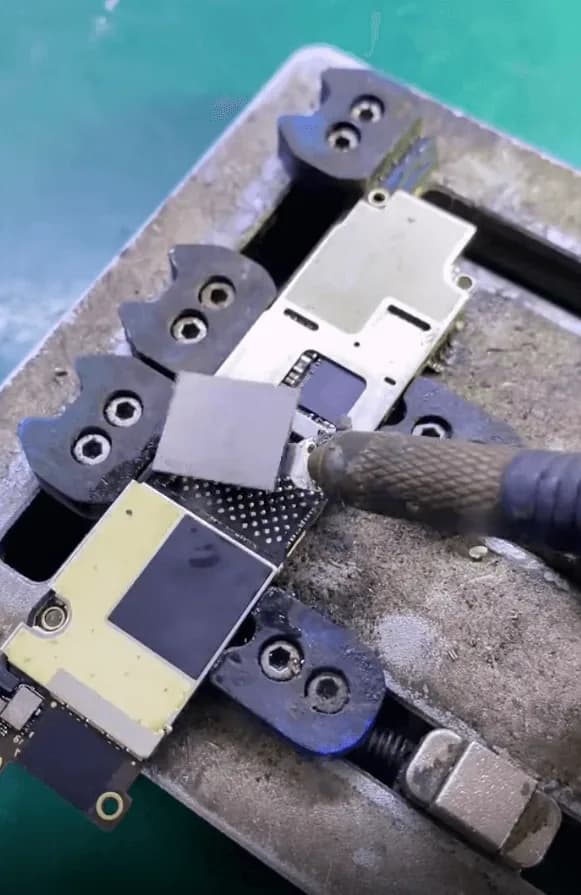

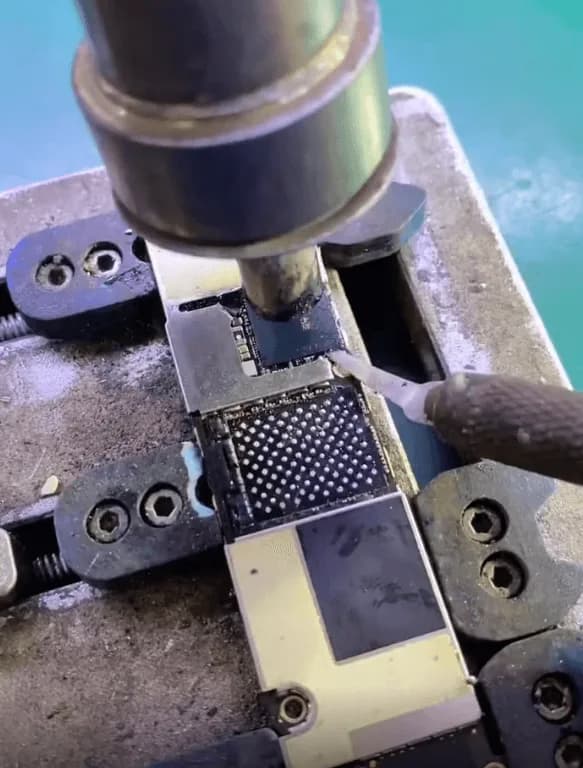

- Retirar y volver a colocar la bola. Chip NAND y CPU de banda base del tablero original.
- Suelde los componentes a la nueva placa base junto con la CPU y la EEPROM ya transferidas.
Los pasos para el reballing y la soldadura son similares a las técnicas que se enseñan en REWA. Curso de manualidades.

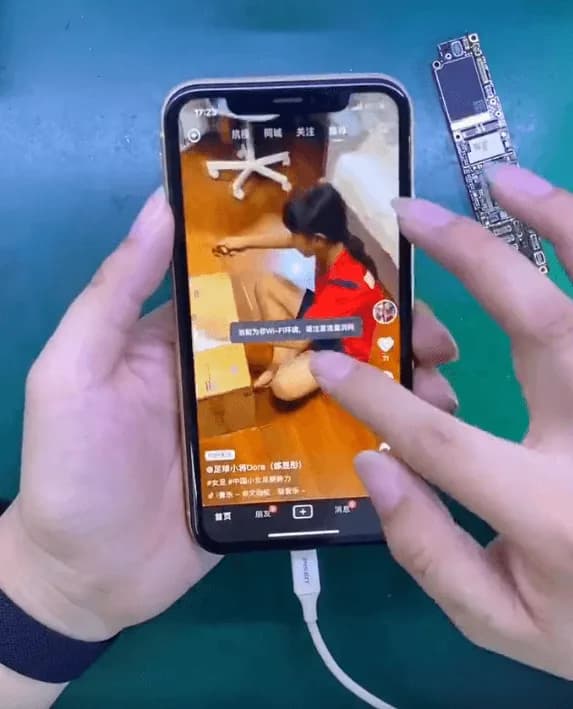

Pruebas finales
Una vez que se hayan cambiado todos los chips cifrados y la placa se haya enfriado, vuelva a montar el teléfono.
Resultados:
- Todas las funciones funcionan con normalidad.
- El teléfono ya no se reinicia.
- Ejecuta juegos y vídeos sin problemas durante más de 30 minutos sin fallos ni bucles.
Conclusión:
Un iPhone XR que se reinicia constantemente mientras se juega suele sufrir un fallo a nivel del chip, especialmente sobrecalentamiento relacionado con el SoC. La solución clave es cambiar todos los chips cifrados críticos (CPU, NAND, CPU de banda base y EEPROM) por una placa donante en buen estado. Aunque este proceso requiere habilidades avanzadas de soldadura y herramientas profesionales, es una solución probada y permanente. Para los talleres de reparación y los técnicos experimentados, esta guía ofrece una forma fiable de restaurar la funcionalidad completa de los iPhone afectados.
Herramientas y piezas utilizadas:
Herramientas:
- Pistola de aire caliente
- Hoja fina
- Pinzas
- Fuente de alimentación de CC
- Soldador
- Microscopio (recomendado)
- Limpiador de grasa térmica
- Estación de reballing (opcional, pero recomendable)
Piezas:
- Placa base de iPhone XR donante
- CPU original del iPhone XR (cifrada)
- Chip NAND original
- EEPROM lógica original (U1401)
- CPU de banda base original
Aclaraciones sobre términos técnicos:
- AppleSocHot – Error de registro de pánico que indica sobrecalentamiento del SoC.
- CPU (Unidad Central de Procesamiento) – Procesador principal del teléfono.
- Chip NAND – Chip de almacenamiento de memoria que contiene iOS y los datos del usuario.
- EEPROM lógica (U1401) – Almacena datos de configuración lógica.
- CPU de banda base – Gestiona funciones de comunicación como la red móvil y WiFi.
- Reballing – Volver a aplicar bolas de soldadura a un chip para prepararlo para volver a soldarlo.
