ITReparación del MacBook Air A1466 que no carga
Fenómeno del defecto
El MacBook no se puede cargar después de no usarlo durante unos días.
Solución de problemas

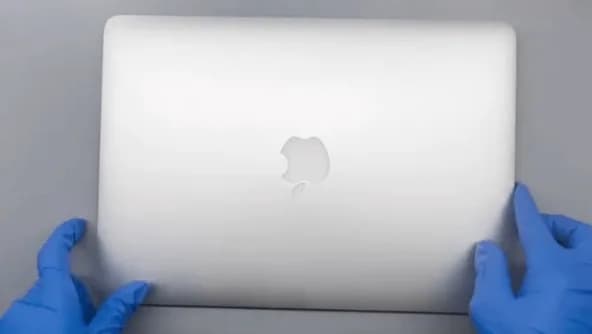

En primer lugar, vamos a comprobar la cosmética del MacBook. Todo parece estar bien, no hay rastros evidentes de caídas o daños por agua.

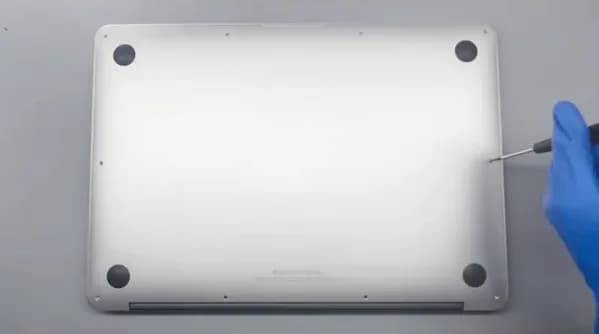

A continuación, vamos a quitar los tornillos de la parte inferior con un destornillador.

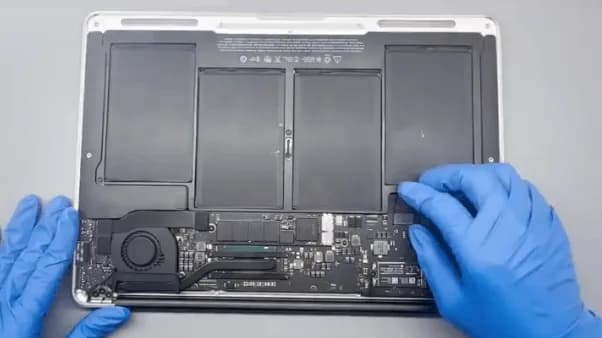

Abra la cubierta D (o cubierta inferior), y podemos ver la placa base también se ve bien de la cosmética.

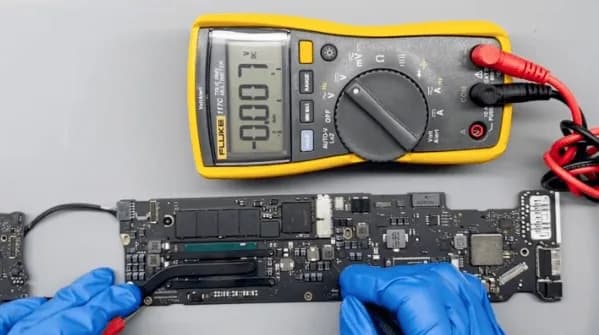

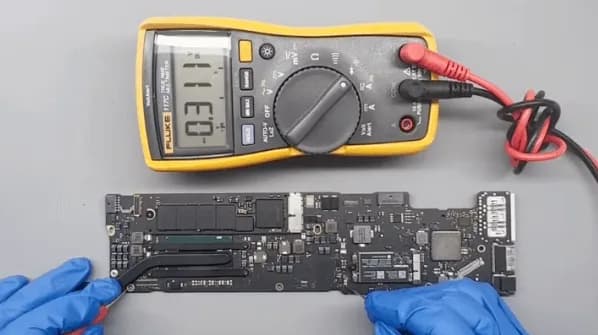

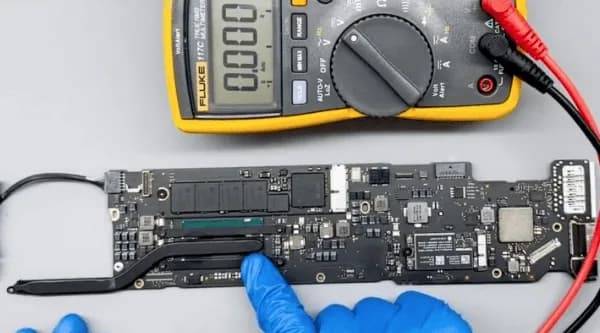

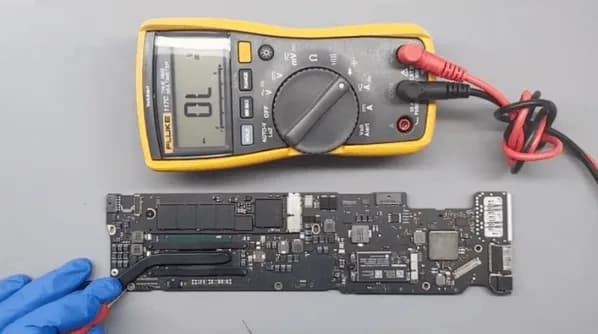

Separe todos los cables flexibles y saque la placa base, ya que no puede ser un problema de carga vamos a comprobar cuidadosamente los valores de los diodos de los inductores grandes primero.
Para ello, podemos confirmar si hay un cortocircuito en los inductores o no, para evitar daños a la CPU más tarde cuando se conecta con la fuente de alimentación de CC.
Después de comprobar, no hay escasez de inductores. A continuación, vamos a alimentar la placa base con la máquina de alimentación de CC.

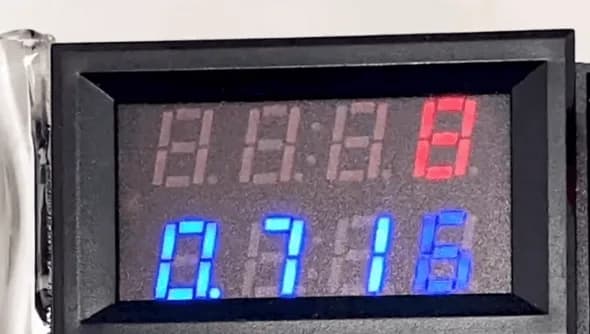

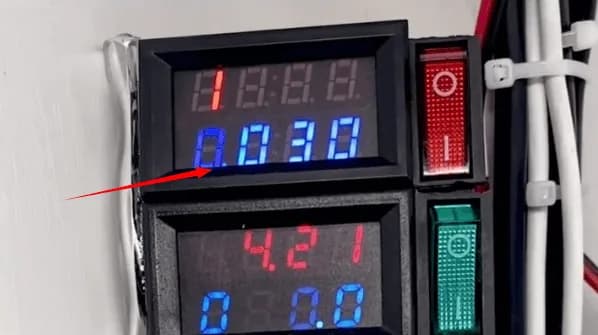

La corriente de arranque se fijó en 30mA, lo que significa que la CPU no está funcionando.
Basándonos en la secuencia de espera, midamos primero la tensión en los carriles relativos

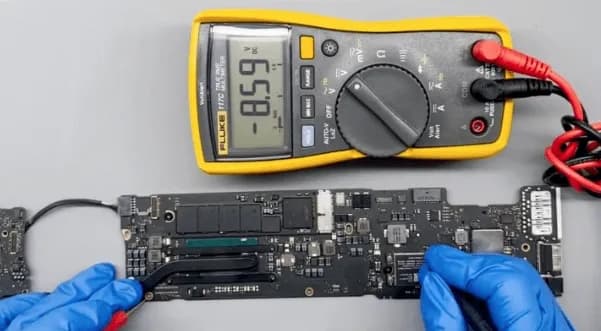

(la alimentación principal es de unos 8,6 V, ¡vale!)

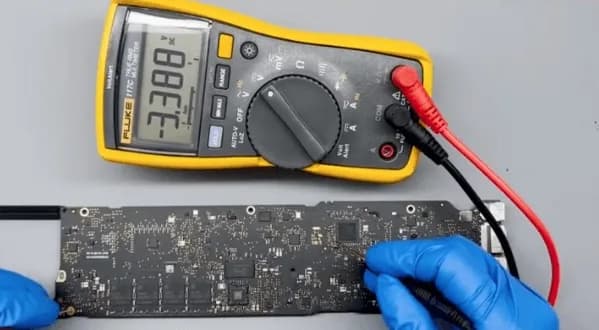

A continuación, mida el voltaje de espera del chip de 35V, normalmente el voltaje debería fijarse en 3,3V.
Pero el valor de la tensión sigue saltando de 3,3 V a 0 V durante la medición.
Basado en la experiencia de reparación, este chip es un chip defectuoso común, ¿es posible que el chip de espera de 35V esté dañado?

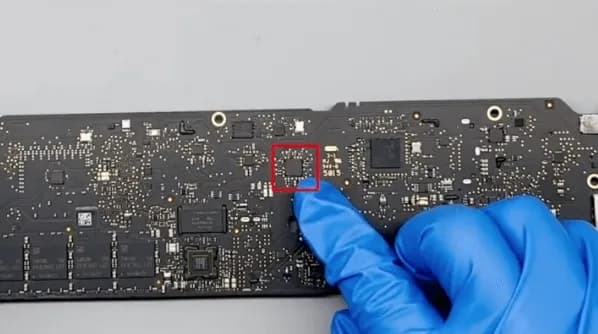

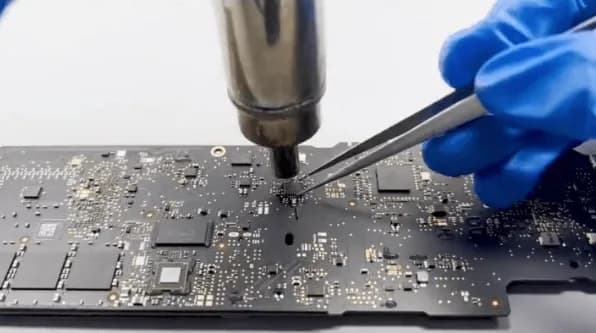

Vamos a buscarlo en la placa base y sustituirlo por uno nuevo directamente para probar.
Después de la sustitución del chip de reserva, vamos a conectar con la máquina de alimentación de CC para probar de nuevo.

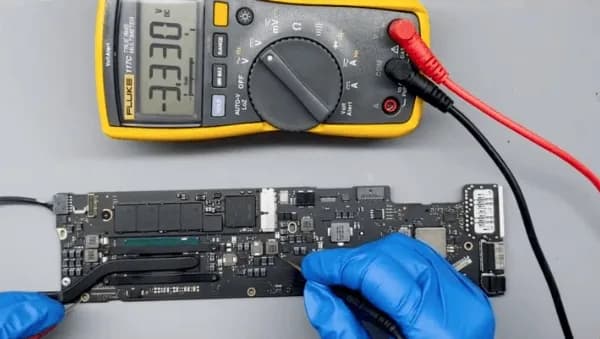

Esta vez el voltaje de espera se fija en 3,3V, pero la corriente de arranque sigue fijada en 30mA.
Esto significa que todavía hay otro problema con la placa base.
- No hay voltaje de trabajo en la CPU

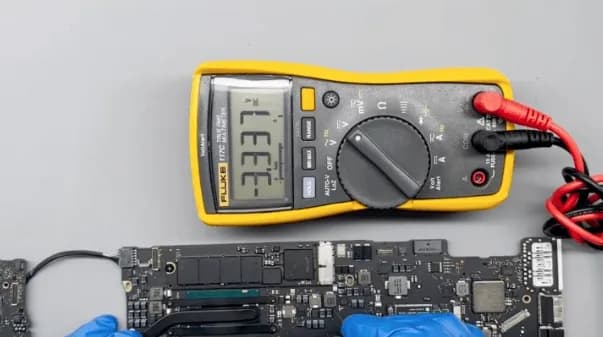

- el voltaje de 3,3 V en el PCH es correcto
- basándose en la secuencia de trabajo, la medición de la tensión en el botón de encendido también está bien
- No hay voltaje desde el PCH al IC de gestión de energía.
Basándonos en los resultados de las mediciones anteriores, podemos llegar a la conclusión preliminar de que el problema está causado por el PCH. En el modelo con tarjeta gráfica integrada, el PCH y la CPU también están integrados en un chip.

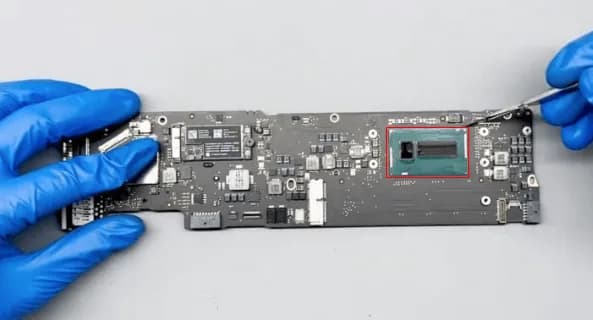

Así que sólo podemos reemplazar el chip de la CPU
- retire la tarjeta de memoria flash NAND y el disipador de calor

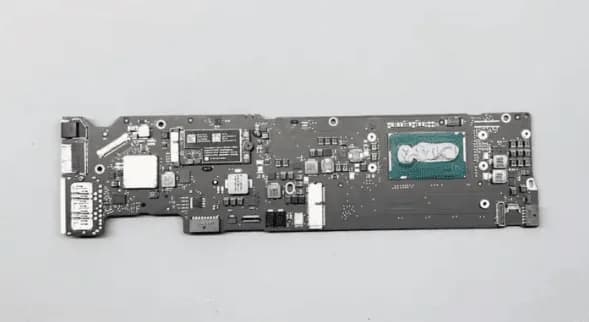

- quitar la grasa térmica del chip

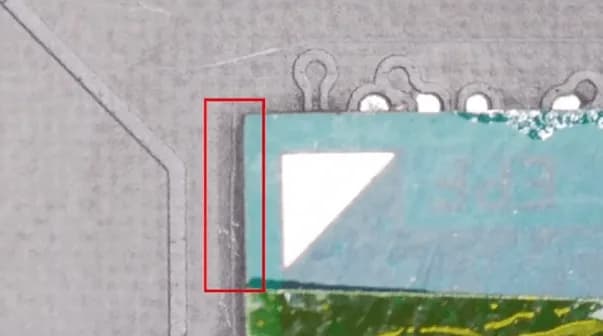

3. a continuación, utilice el cuchillo de esculpir para rascar en la superficie de la PCB ligeramente para marcar la ubicación / disposición del chip de la CPU. Más tarde, cuando se suelda de nuevo la CPU, esta marca se puede utilizar para la alineación de referencia

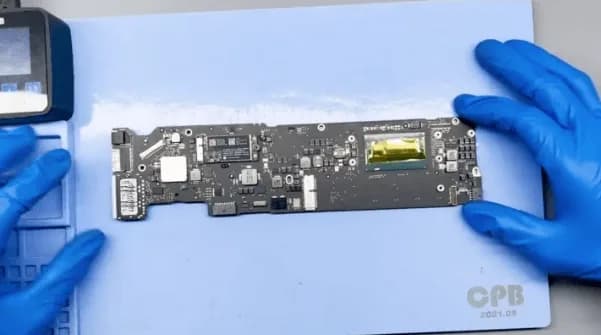

La placa base del MacBook es mucho más grande que la de los iPhones, para evitar deformaciones debemos utilizar la máquina de estación de calentamiento de PCB especificada para la sustitución del chip.
Otro método, si se tiene suficiente experiencia, es el Almohadilla térmica PCB + la pistola de aire caliente también funciona bien.
Proceso de sustitución de la CPU
- Aplicar con fundente de pasta de soldadura

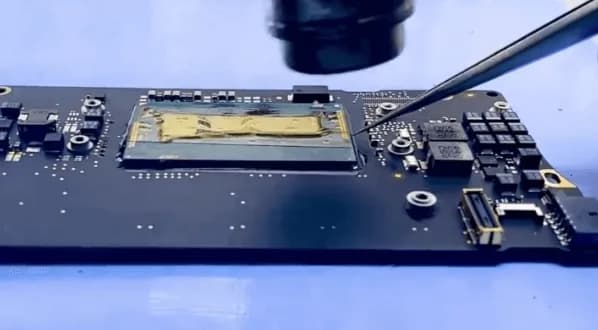

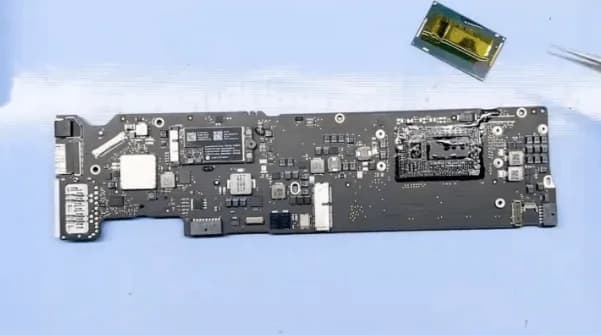

- calentar con la pistola de aire caliente uniformemente hasta que los moldes estén derretidos, luego coger la CPU con la pinza ligeramente
- Limpie las almohadillas de la placa de circuito impreso con una mecha de soldadura y un soldador.

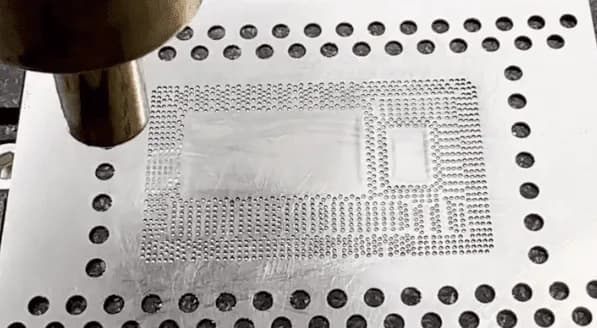

- Vuelva a colocar la CPU buena con la plantilla y bolas de estaño de soldadura o pasta de soldadura
- A continuación, aplicar pasta de soldadura en el PCB, alinear el chip de la CPU, y el calor con la pistola de aire caliente para soldar la CPU
Por último, el chip de la CPU está bien soldada, entonces podemos añadir un poco de grasa térmica a continuación, instalar el disipador de calor y la tarjeta flash NAND.

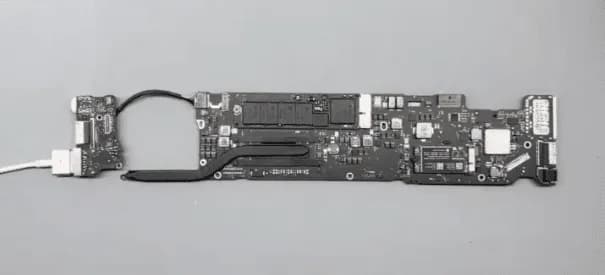

Conectar con la fuente de alimentación DC para arrancar de nuevo, la corriente es normal esta vez.

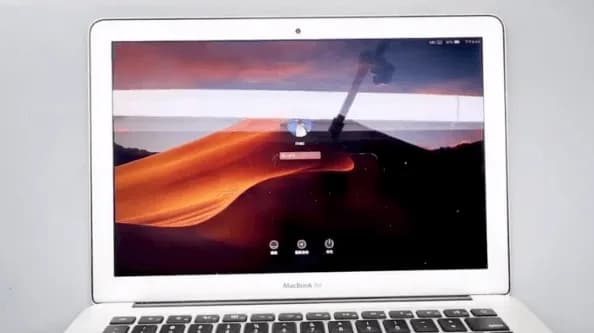

Montar el MacBook para tener una prueba, el MacBook se puede iniciar con normalidad y todas las funciones son también OK
Resumen
El problema de no poder cargar se soluciona con el cambio del chip de espera de 35V y el chip de la CPU.
