ITLos smartphones se han convertido en un componente esencial de nuestra vida diaria, y puede ser frustrante cuando uno funciona mal. En este artículo, nos adentraremos en un caso real de reparación de un Samsung Galaxy S10+ que se negaba a encenderse. El viaje para devolver este dispositivo a la vida descubre una serie de diagnósticos intrincados y un trabajo de reparación experto.
Entender el problema: Evaluación de la placa base

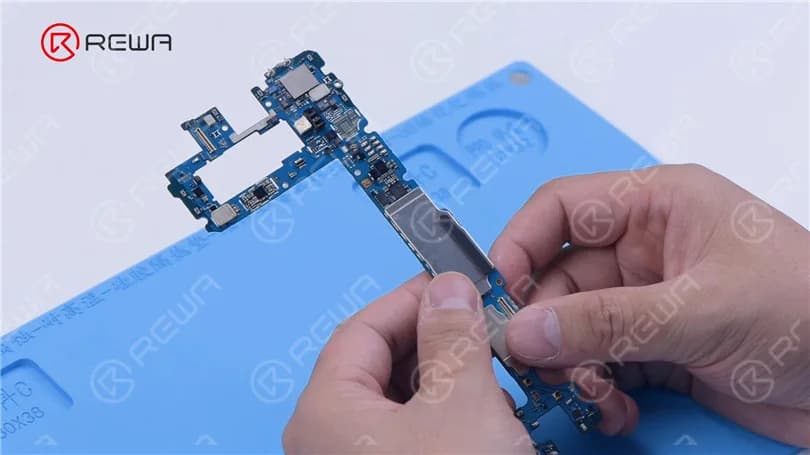

- El primer paso para solucionar este Samsung Galaxy S10+ que no responde fue examinar la placa base.
- Se descubrió que tanto el circuito integrado de potencia como el de la cámara habían sido soldados previamente, por lo que era crucial tener en cuenta estas modificaciones.
Identificar el problema

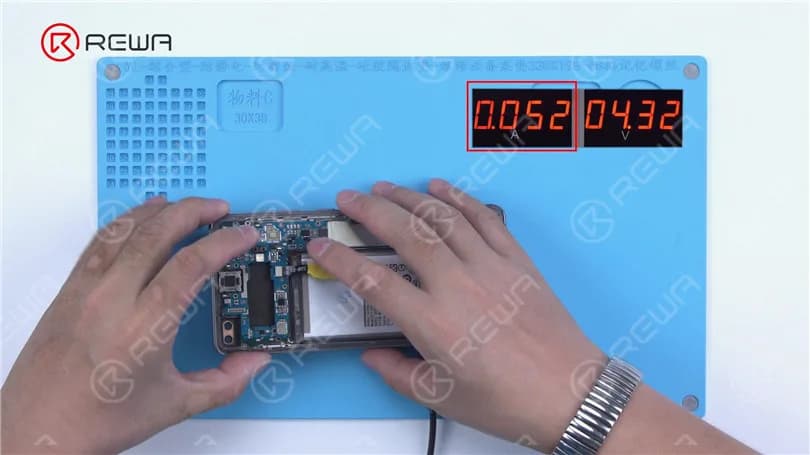

Tras la inspección, descubrimos una inusual fuga de energía de 52 mA de la placa base, lo que indica un posible problema con la línea de alimentación primaria.
Al intentar encender el teléfono, no se produjo ningún cambio en la lectura de corriente, lo que sugiere un problema con la línea principal de alimentación.
Medición en modo diodo

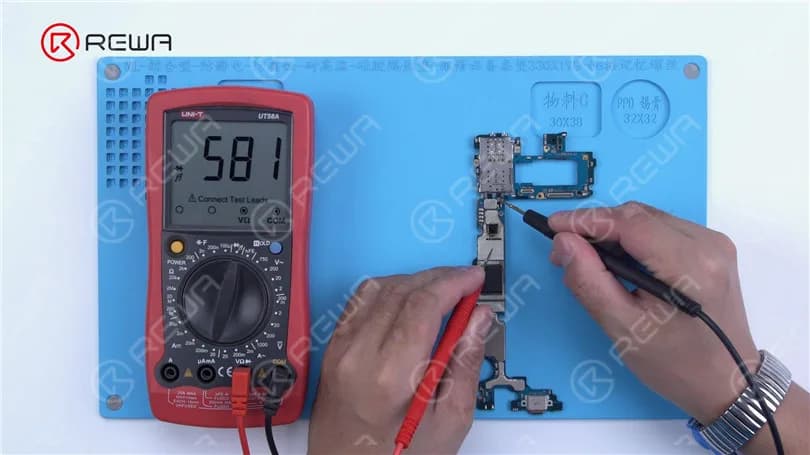

Para localizar el problema, se midieron varias líneas de alimentación de la placa base utilizando el modo diodo de un multímetro.

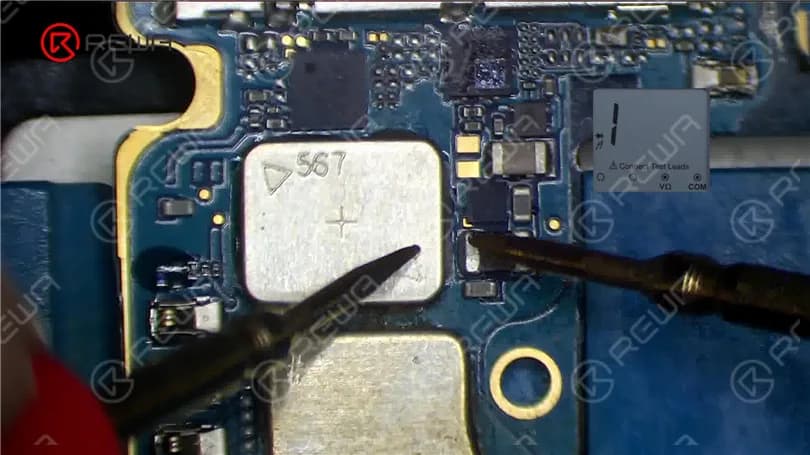

En este proceso, se hizo una revelación crítica: el inductor L5039 estaba en cortocircuito a masa.
Esquema Análisis

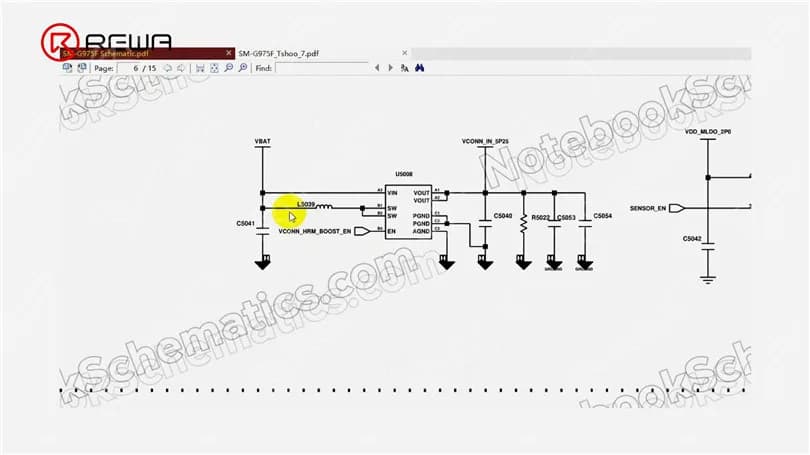

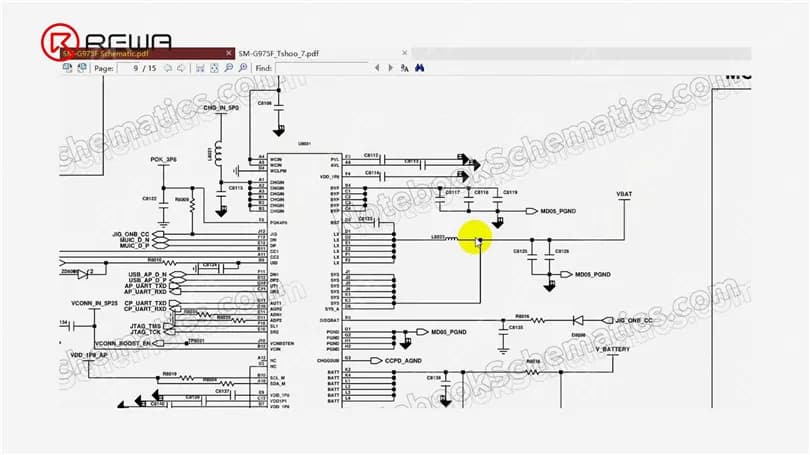

El diagrama esquemático reveló que L5039 no sólo estaba conectado a la línea principal de alimentación (VBAT), sino también al circuito integrado de potencia U8031.

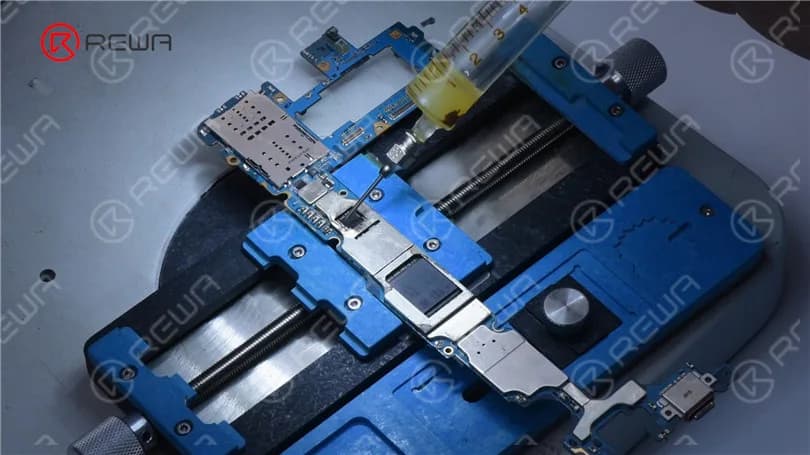

Dado que el circuito integrado de potencia U8031 ya ha sido soldado anteriormente, debemos averiguar si está defectuoso. Sujeta la placa base al soporte y aplica un poco de Paste Flux al IC de potencia.

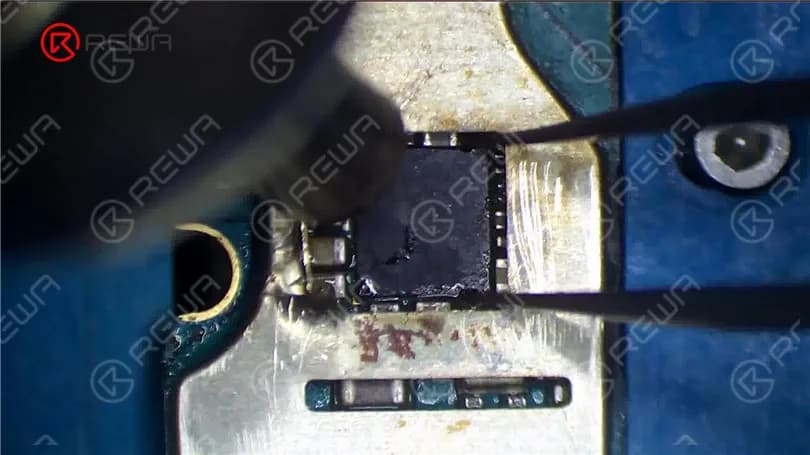

Calentar con pistola de aire caliente a 340 °C y flujo de aire 3 para eliminar el CI.

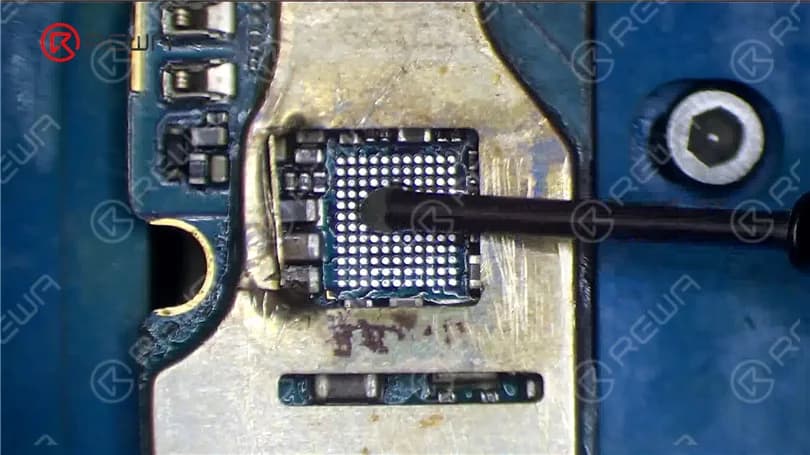

Limpie la almohadilla de unión con Solder Wick. Mida el inductor L5039 con el modo diodo del multímetro. El valor del diodo es 289, que es normal. Podemos juzgar que el fallo del IC de potencia ha provocado el cortocircuito de la línea principal de alimentación.
Limpie la almohadilla de unión con PCB Cleaner y aplique un poco de Paste Flux.
Alinee el nuevo CI. Suelde el nuevo IC con la pistola de aire caliente a 340 °C y flujo de aire 2. Cuando la placa base se haya enfriado, conecte el cable de alimentación.

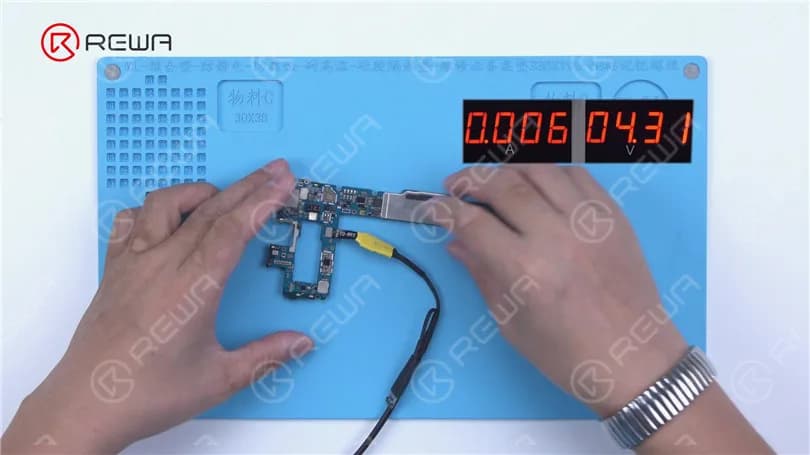

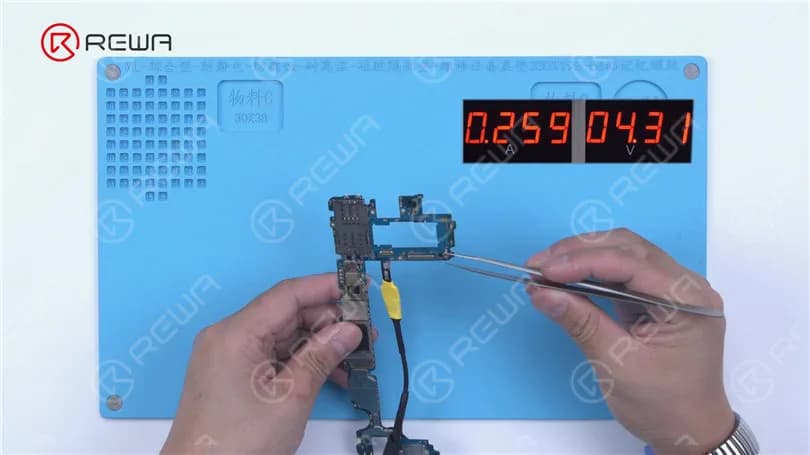

Activa el arranque con unas pinzas. La corriente de arranque vuelve a la normalidad.

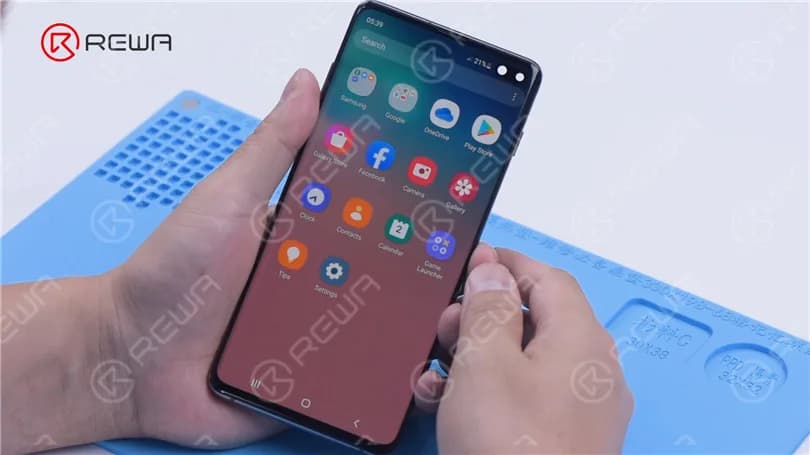

Instale la placa base. El teléfono se enciende normalmente. El fallo se ha solucionado.
No dude en dejar un comentario sobre los temas de reparación que le interesen.
Mira el siguiente vídeo para ver cómo arreglamos el Samsung Galaxy S10 Plus que no se enciende.
