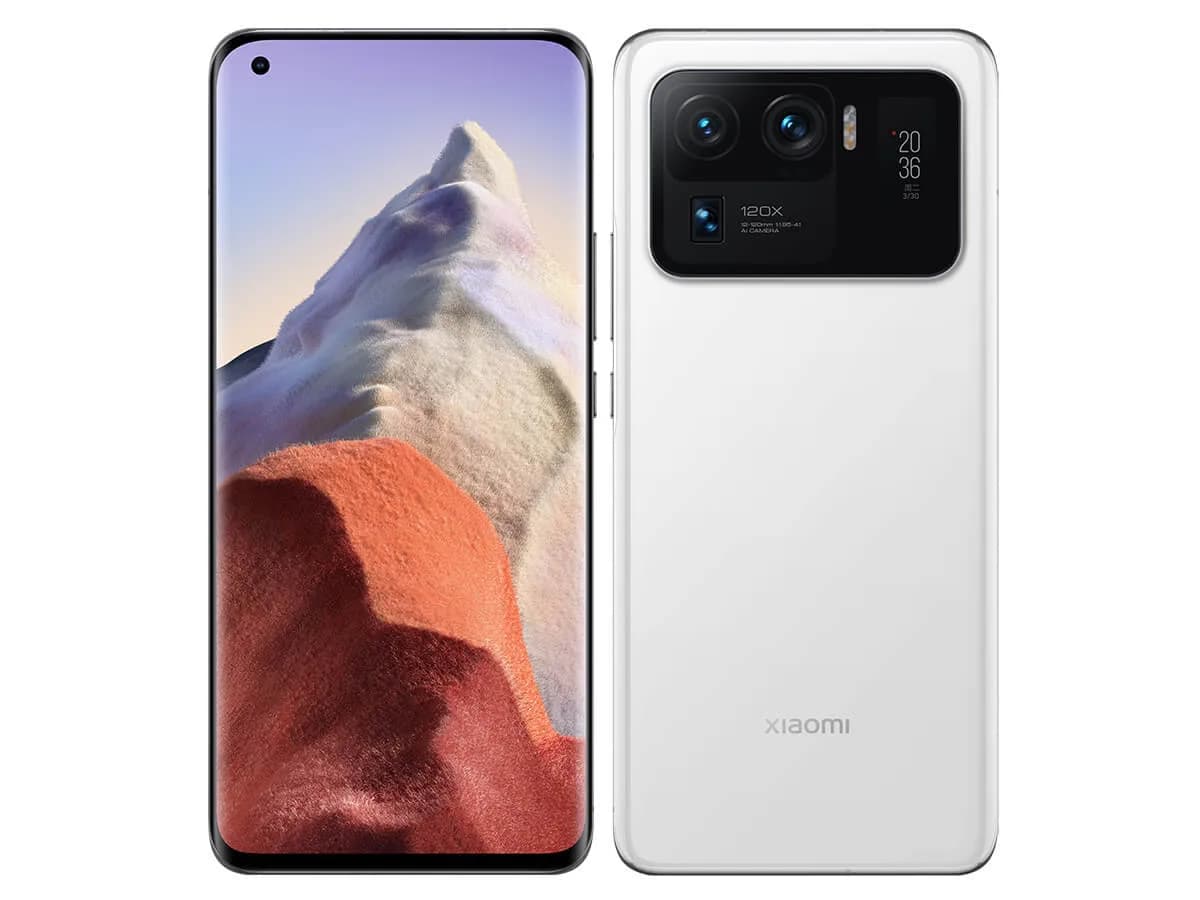

ITEl Xiaomi Mi 11 Ultra, anunciado en marzo de 2021, es un smartphone insignia conocido por sus características avanzadas. Sin embargo, problemas como daños por humedad pueden hacer que el teléfono no arranque. Esta guía proporciona un proceso detallado de solución de problemas y reparación para un Xiaomi Mi 11 Ultra que no puede encenderse debido a daños por humedad.
Modelo: Xiaomi Mi 11 Ultra
Anunciado: 2021, 29 de marzo
Fenómeno del defecto
El teléfono se limpió con alcohol, lo que hizo que entrara humedad en la placa base, provocando problemas en la pantalla y, finalmente, que el teléfono no se encendiera. Un centro de reparaciones oficial diagnosticó que se trataba de un daño causado por el hombre, por lo que no era apto para la reparación en garantía. El coste de sustituir la placa y la pantalla era demasiado elevado, así que nos enviaron el teléfono para repararlo.
Solución de problemas
Inspección inicial:

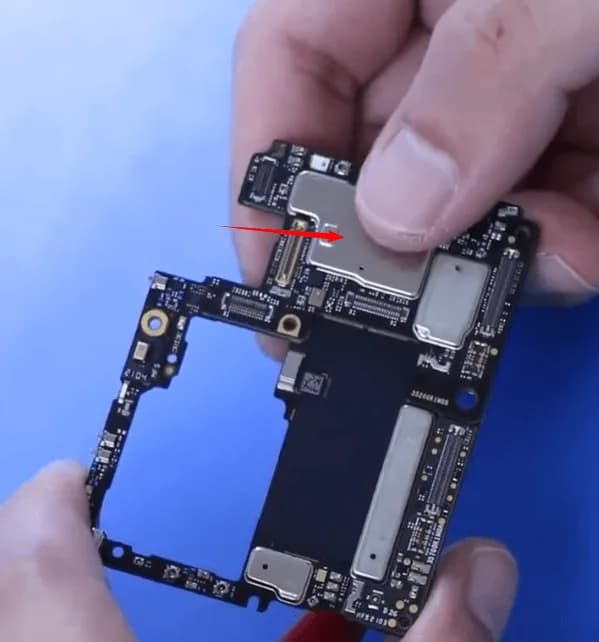

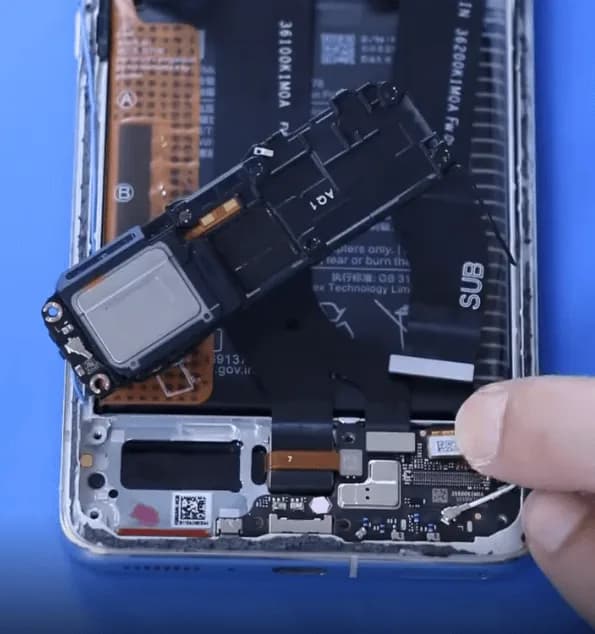

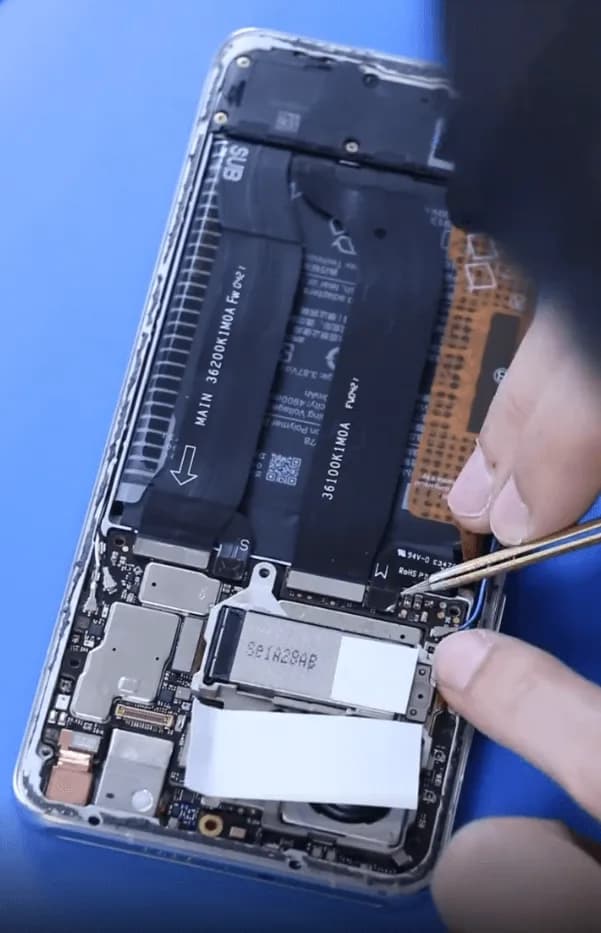

- Desmonte el teléfono y extraiga la placa base.

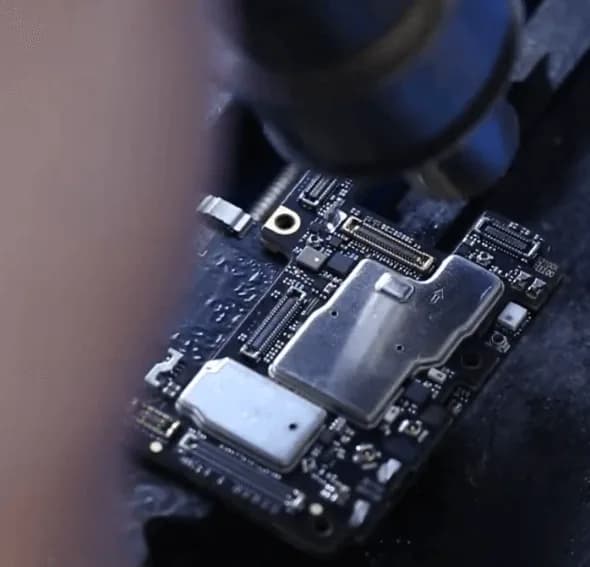

- Inspecciona la placa base con un microscopio. Aunque algunas zonas mostraban una corrosión menor, no había daños evidentes.
- Limpie las partes corrosivas con limpiador de PCB.

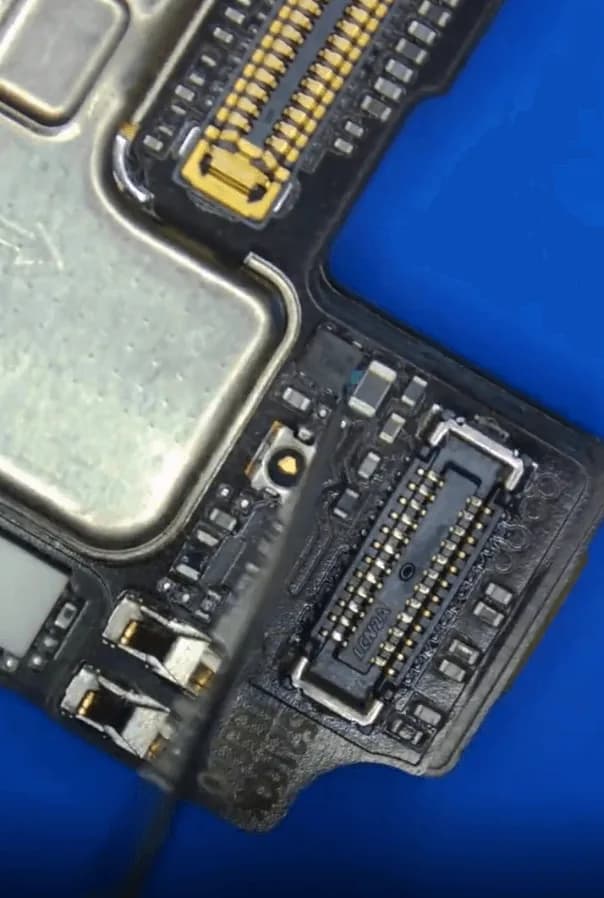

- Inspeccione el tablero pequeño en la parte inferior en busca de corrosión; no se encontró ninguna.
Pruebas de tensión:

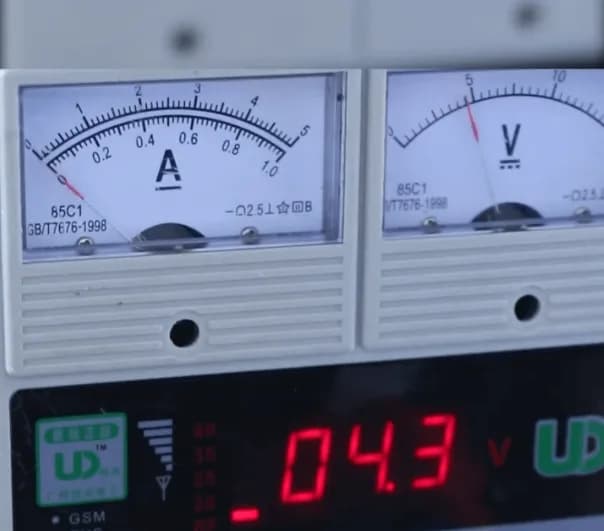

- Conecte la placa base a una máquina de alimentación de CC.
- No se detectaron fugas de corriente.

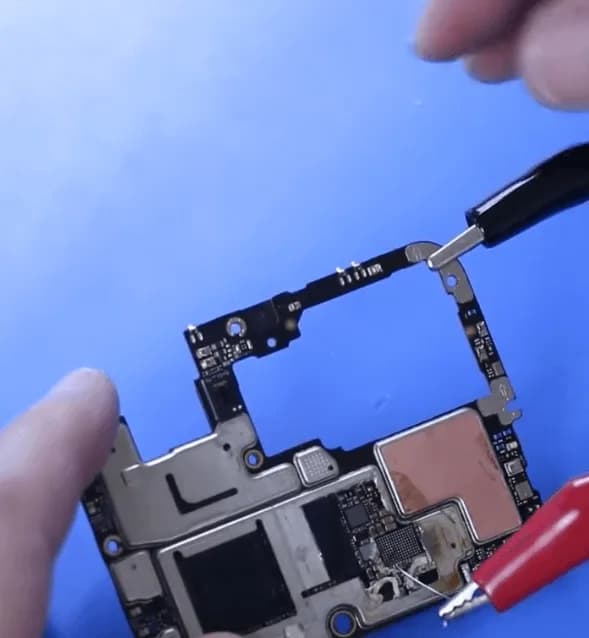

- Intento de activar el proceso de arranque con pinzas. La corriente de arranque fluctuó entre 0 y 200 mA.

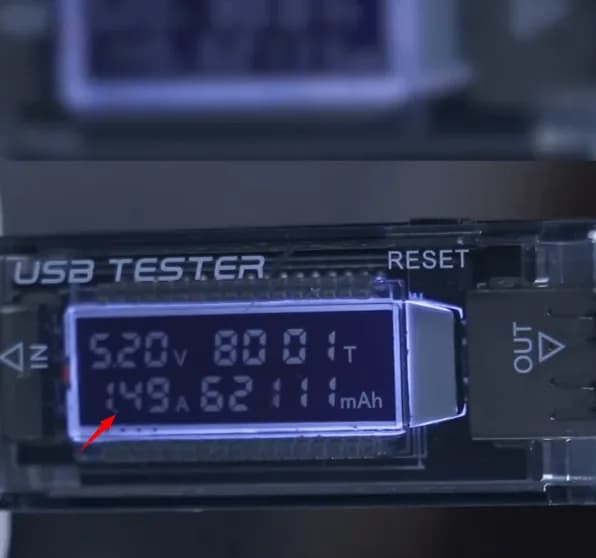

- Montar temporalmente el teléfono para probar la función de carga; la corriente de carga era normal.
- Sin embargo, la zona de la PMU (Unidad de Gestión de Potencia) estaba más caliente que otras zonas.
Investigación adicional:

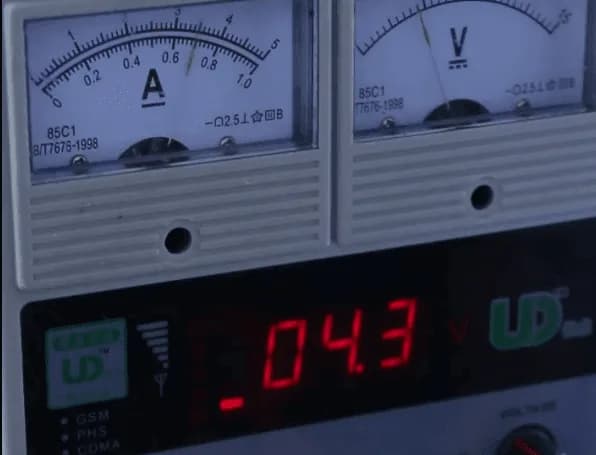

- Vuelva a conectar la placa base a la máquina de alimentación de CC; se ha detectado una fuga de corriente de más de 600 mA.

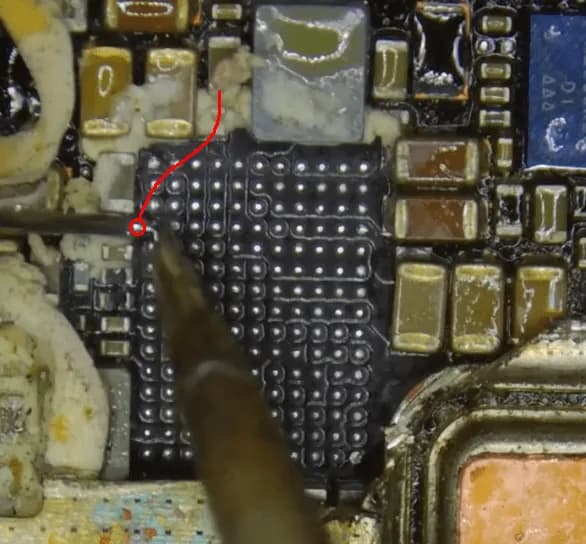

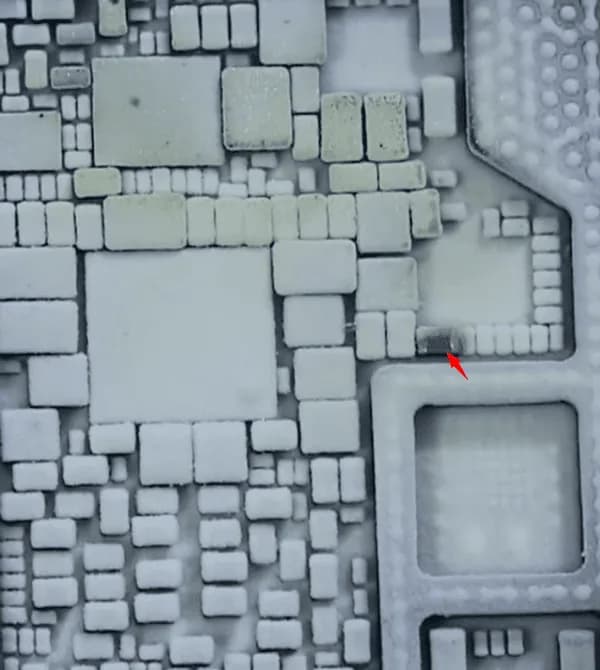

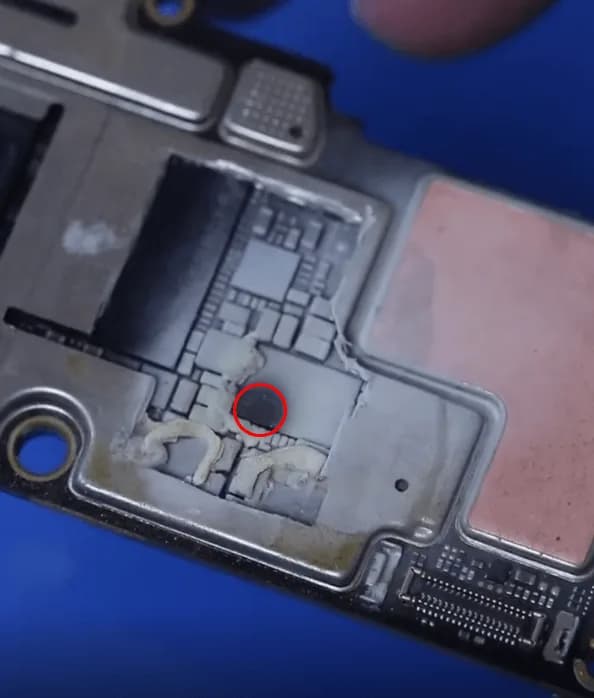

- Utilice el método de inspección de colofonia para identificar fuentes de calor. La colofonia del chip de la PMU se derritió, lo que indica posibles daños en la PMU.
Extracción del chip de la PMU:

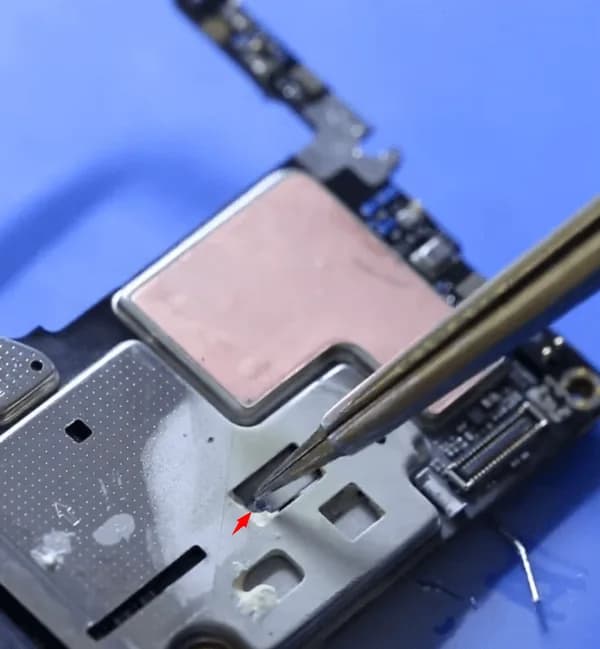

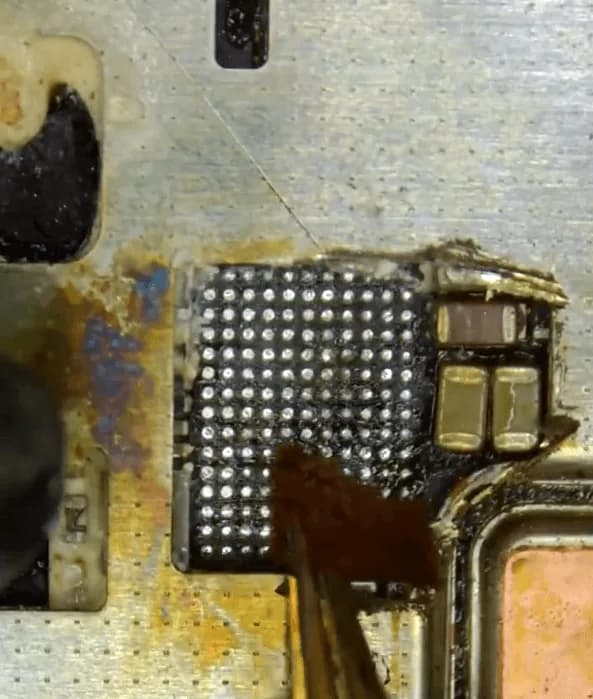

- Corte la cubierta de blindaje y retire el PMIC (Power Management IC).
- Limpie las almohadillas de unión de la placa de circuito impreso con una mecha de soldadura.

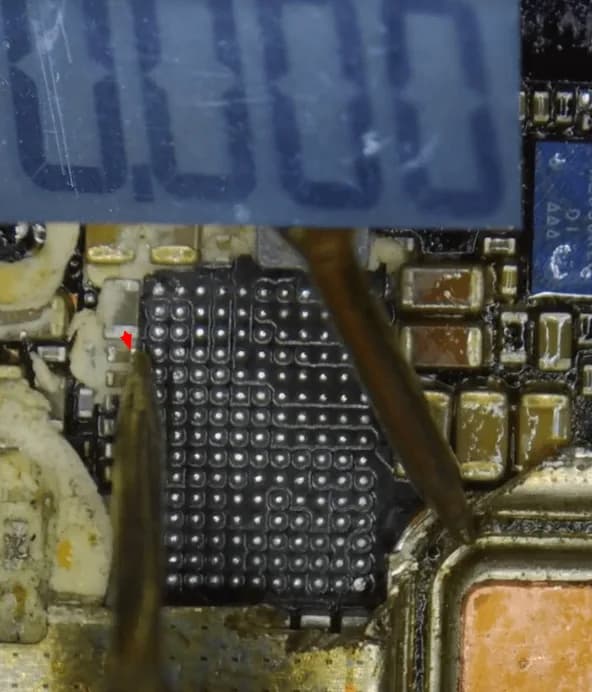

- Mide los valores del diodo en la zona de calor con un multímetro, encontrando un cortocircuito en una patilla del borde.

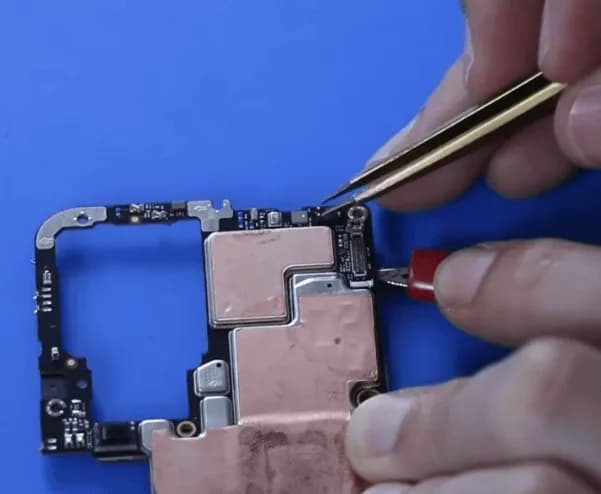

- Haga saltar un cable en el lado del condensador para aplicar tensión e identificar los componentes en cortocircuito.
- Aplique 1,8 voltios al carril y encuentre calor procedente de la placa de señalización 5G.
Inspección de la placa de señales 5G:
- Separe el tablero de señales 5G de dos capas.
- Busque virutas corrosivas en el interior y retírelas.

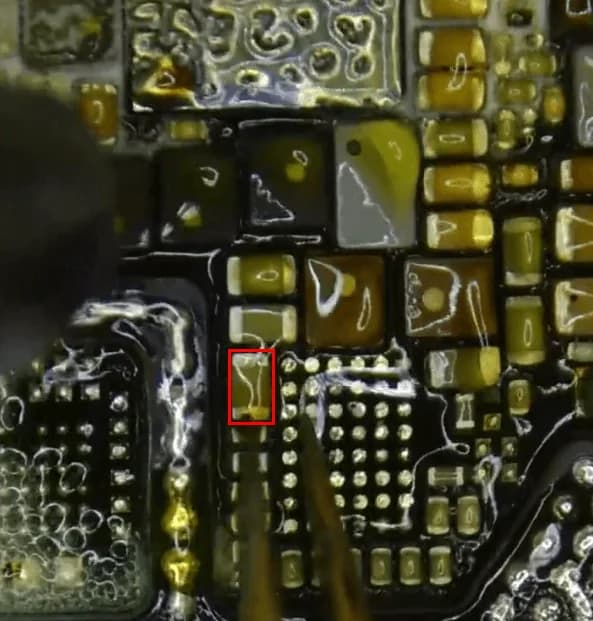

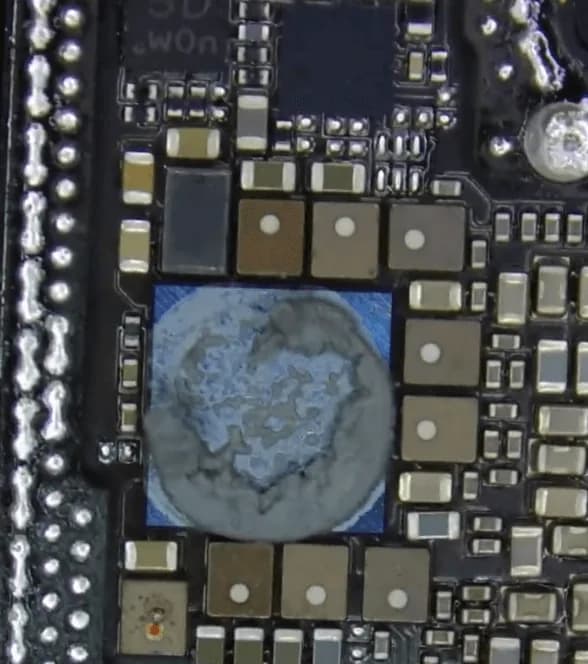

- Utilice de nuevo el método de inspección con colofonia, identificando un condensador fundido. Retire el condensador.
Proceso de reparación
Reballing y resoldado:

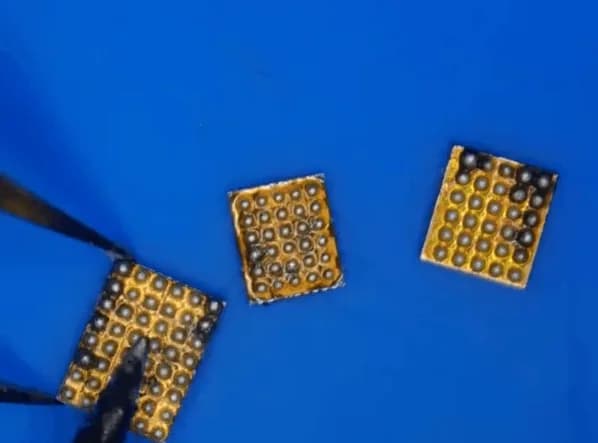

- Reball tres chips corrosivos y el PMU IC.
- Suelde los componentes reballed de nuevo en la placa base.
Una vez finalizado el proceso de reballing, vuelva a realizar una prueba para asegurarse de que no sigue habiendo fugas.
- Recombina la placa de señales 5G con la placa base.
Montaje y pruebas
Montar el teléfono:
- Vuelva a montar el teléfono con la pantalla y las piezas originales.

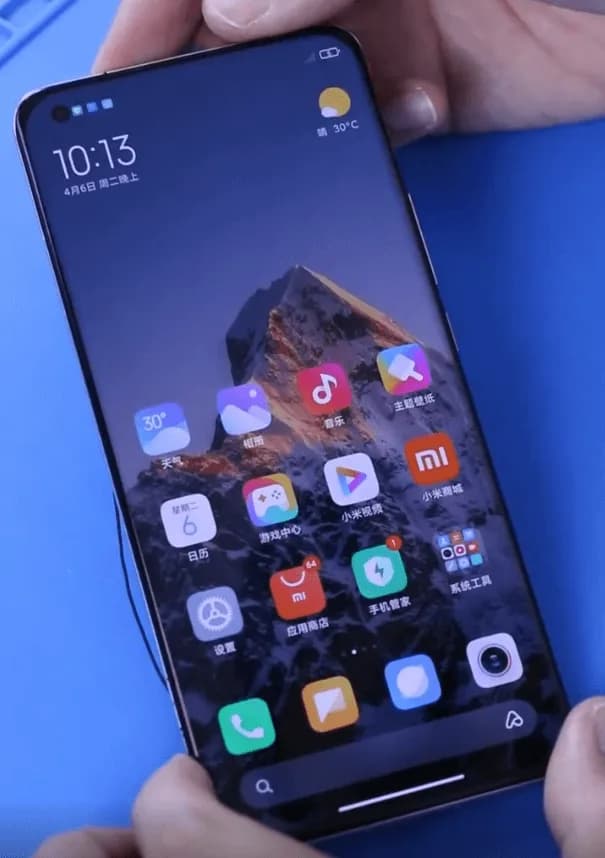

- Pulsa el botón de encendido para arrancar el teléfono.
Pruebas de funcionamiento:
- Compruebe que el teléfono se inicia con normalidad y que todas las funciones funcionan correctamente.
Resumen
El problema de no arranque del Xiaomi Mi 11 Ultra se resolvió por:
- Retirar el condensador cortocircuitado.
- Limpieza y soldadura de los chips corrosivos relacionados con la función de señal 5G.
- Reballing de la PMU IC.
Este proceso de reparación requiere un trabajo preciso y una inspección cuidadosa para devolver al teléfono toda su funcionalidad sin causar daños adicionales.
