Xiaomi 12 Pro Guide de réparation des problèmes de réseau

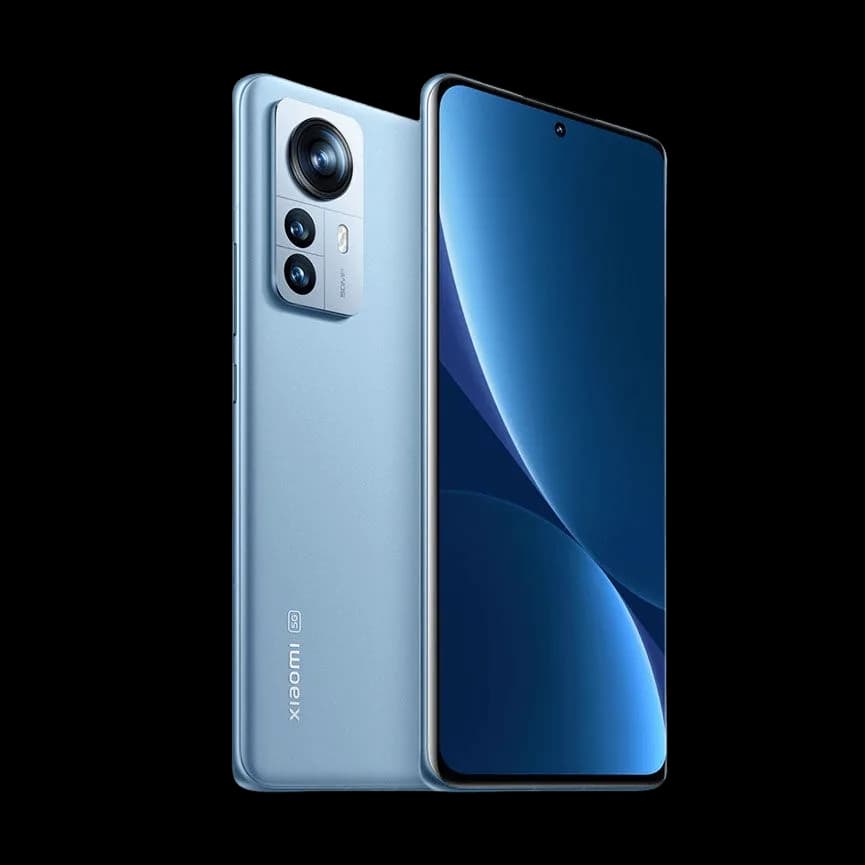

Le Xiaomi 12 Pro, annoncé le 28 décembre 2021, est un smartphone haut de gamme aux caractéristiques impressionnantes. Cependant, certains utilisateurs peuvent rencontrer des problèmes de réseau tels que "aucun réseau disponible" ou "carte SIM non enregistrée". Pour les téléphones ne présentant pas de dommages évidents dus à l'eau ou aux chutes, essayez les étapes de dépannage logiciel et matériel suivantes.

Étapes de base du dépannage

Redémarrez votre téléphone :

Les pannes mineures causant des problèmes de réseau peuvent souvent être résolues par un simple redémarrage de l'appareil.

Réinsérez la carte SIM :

Assurez-vous que la carte SIM est correctement insérée. Le fait de la retirer et de la réinsérer peut parfois résoudre les problèmes de connectivité.

Vérifier les paramètres du réseau :

Aller à Réglages > Réseau et Internet > Réseau mobile > Avancé. Activez l'option "Sélectionner automatiquement le réseau".

Désactiver le mode itinérance :

Aller à Réglages > Réseau et Internet > Réseau mobile. Désactiver l'option "Roaming".

Dépannage avancé

Si les méthodes ci-dessus ne permettent pas de résoudre le problème, une inspection matérielle de la carte mère peut s'avérer nécessaire.

Phénomène de défaut

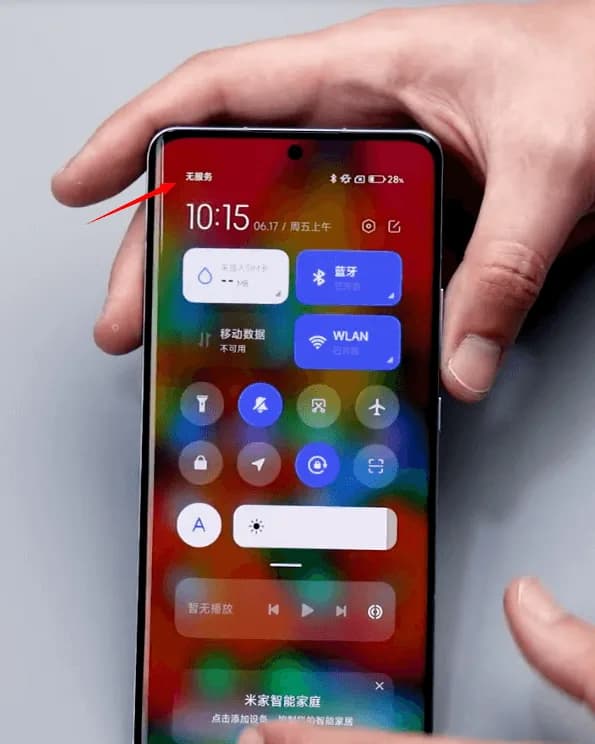

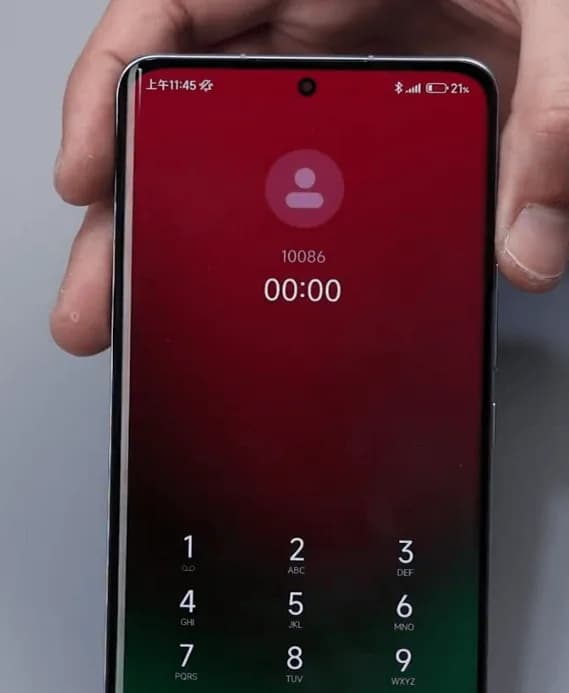

Un Xiaomi 12 Pro peut présenter un problème de réseau après avoir été coincé dans une portière de voiture, ce qui fait que le téléphone n'a pas de service bien qu'il soit capable de s'allumer. La vérification des paramètres de l'appareil peut indiquer que la version de la bande de base est UNKNOWN, ce qui indique un problème matériel plus profond.

Comme il s'agit d'un problème de bande de base inconnu, il n'est pas nécessaire de tester la fonction de la carte SIM.

Démontage et inspection

Démonter le téléphone:

• Protégez les caméras avec des autocollants.
• Conservez correctement les vis retirées.
• Déconnecter les câbles flexibles à l'aide d'un levier antistatique.

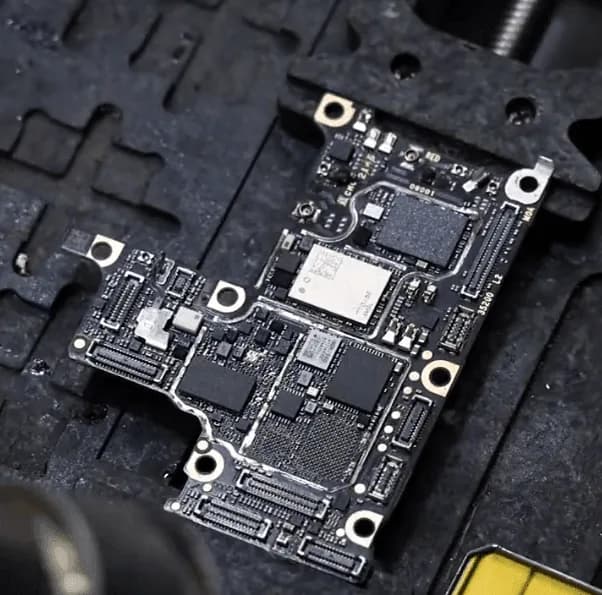

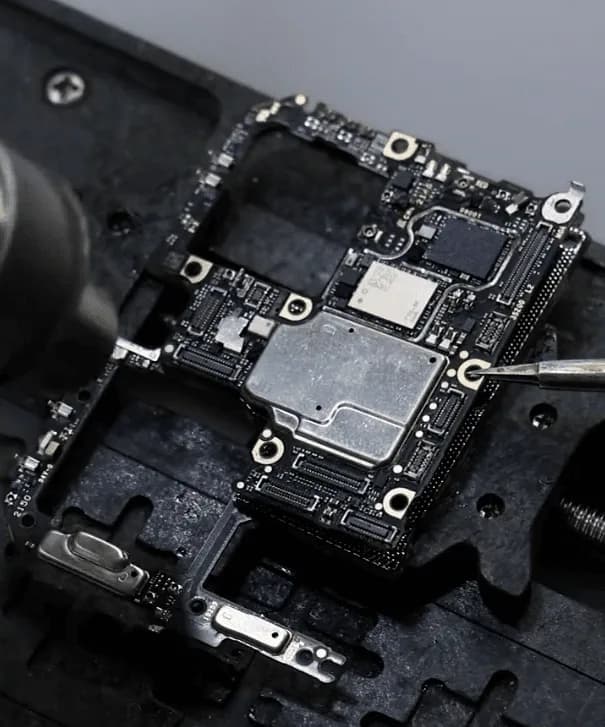

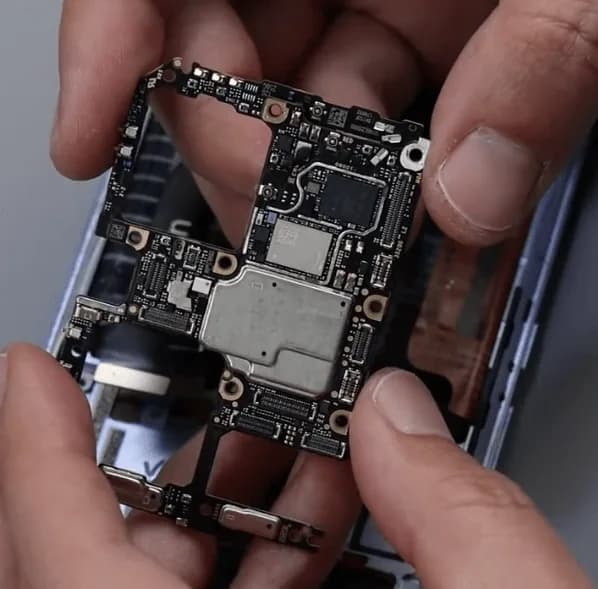

Inspecter la carte mère:

• Vérifiez qu'il n'y a pas de déformations ou de signes de réparations antérieures. Des condensateurs manquants autour du circuit intégré de l'amplificateur de puissance (U0600) et un filtre fissuré (FL0400) peuvent causer des problèmes de réseau.

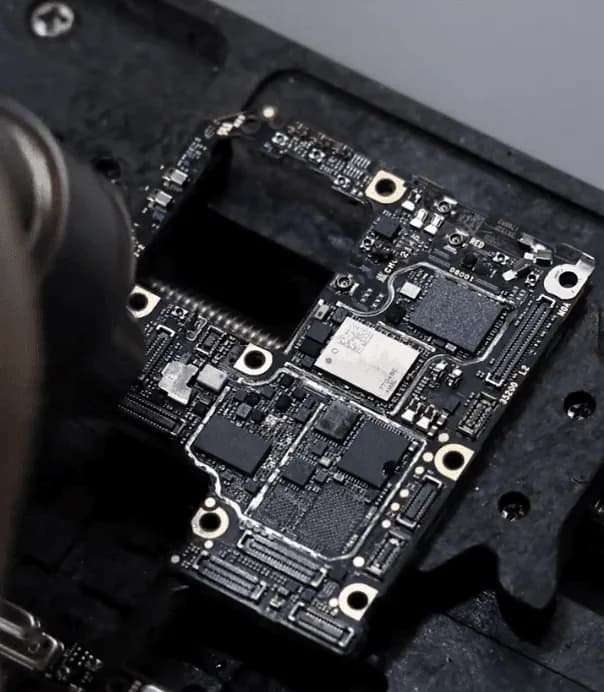

Si l'on examine à nouveau attentivement la situation au microscope, on constate deux problèmes évidents

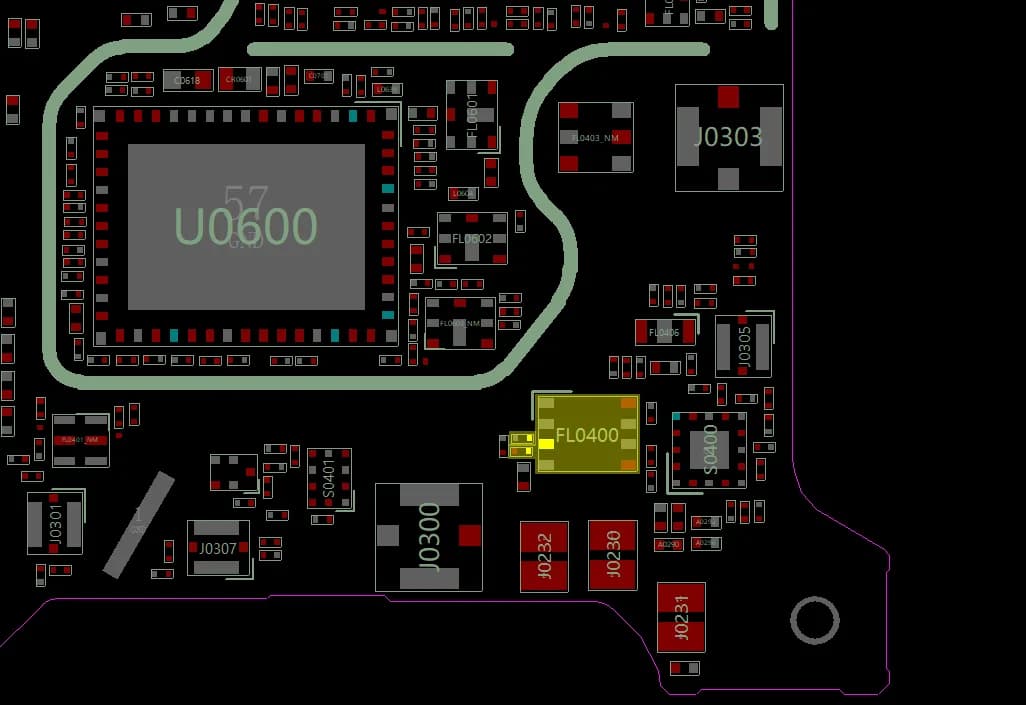

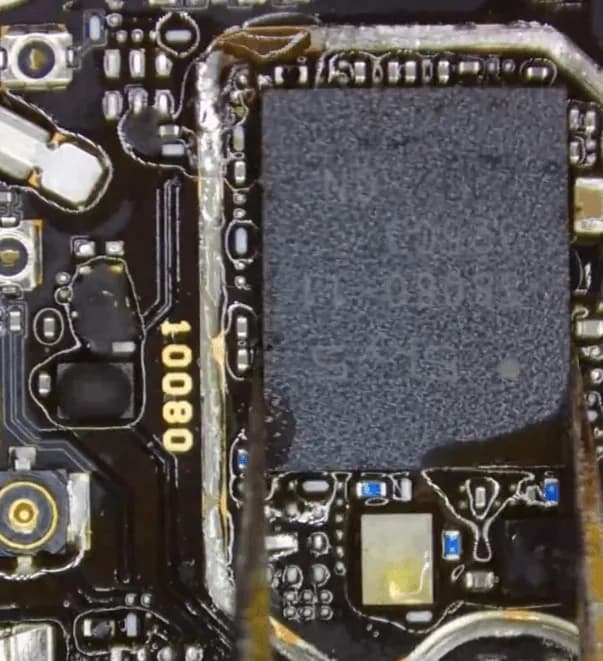

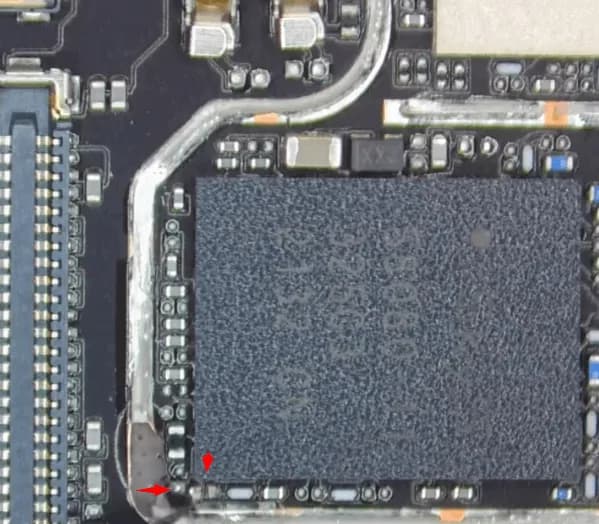

1. Deux condensateurs manquent autour de l'amplificateur de puissance IC U0600

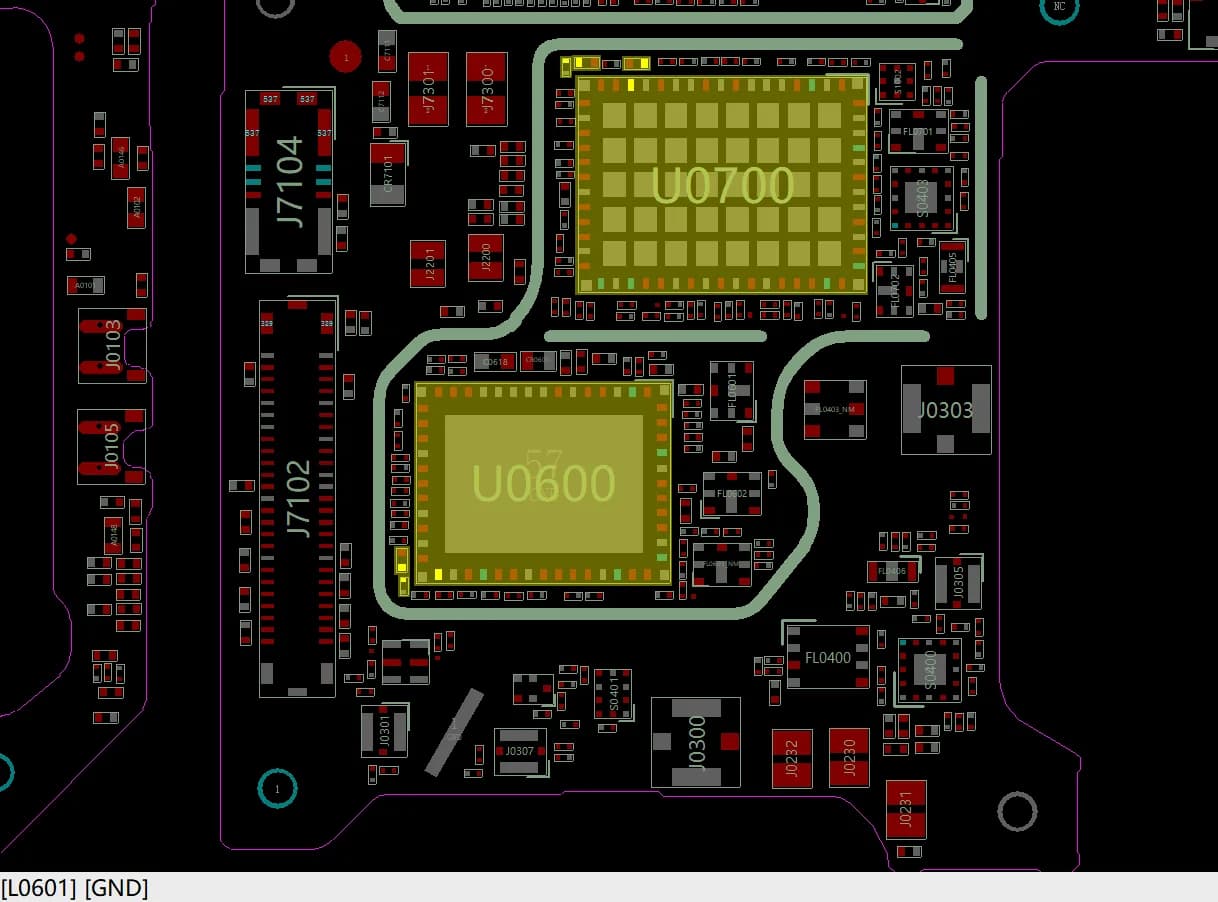

Après vérification de la carte bitmap, les deux condensateurs sont des condensateurs de type filtre

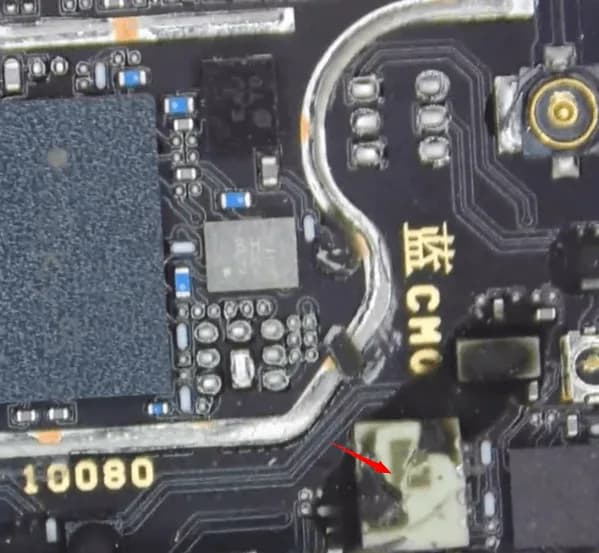

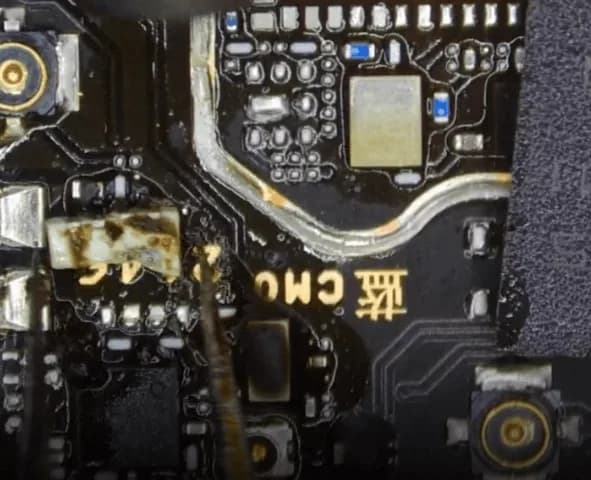

2. Le filtre FL0400 est également fissuré

L'absence de condensateur de type filtre ou l'endommagement du filtre (FL0400) peut être à l'origine du problème de réseau, mais ne peut pas être à l'origine du problème d'absence de bande de base. Nous devons donc continuer à chercher la cause première.

Après avoir examiné attentivement l'ensemble de la carte mère au microscope, il n'y a plus de puces ou de composants manifestement endommagés. Il est d'abord déterminé que le défaut peut être dû à une déformation de la carte mère.

Recombiner la carte mère déformée présente un risque très élevé de causer des problèmes très graves, comme l'impossibilité de démarrer le téléphone ou même de le tuer directement. Ainsi, le bvant de séparer les deux couches de la carte mère, nous allons essayez d'abord de ressouder/remplacer le circuit intégré de l'amplificateur U0600 et de traiter le filtre FL0400.

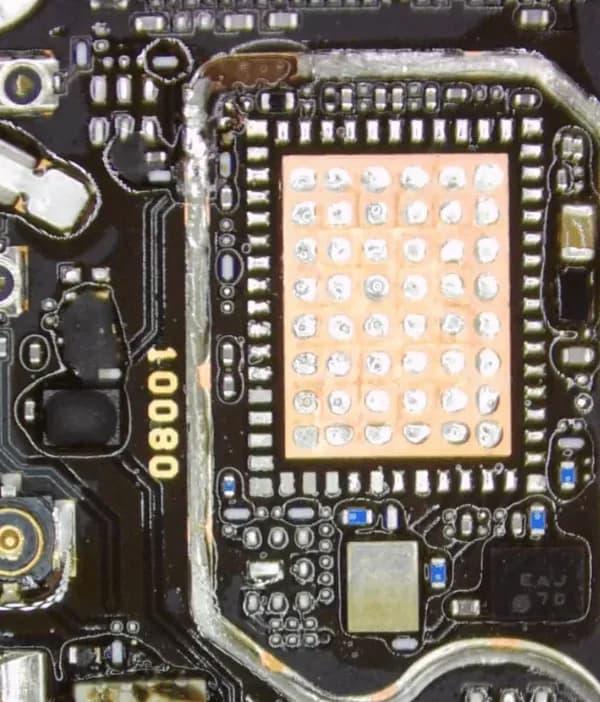

Les plots de connexion sur le circuit imprimé sont tous en bon état, nous pouvons souder directement le circuit intégré de l'amplificateur avec un nouveau.

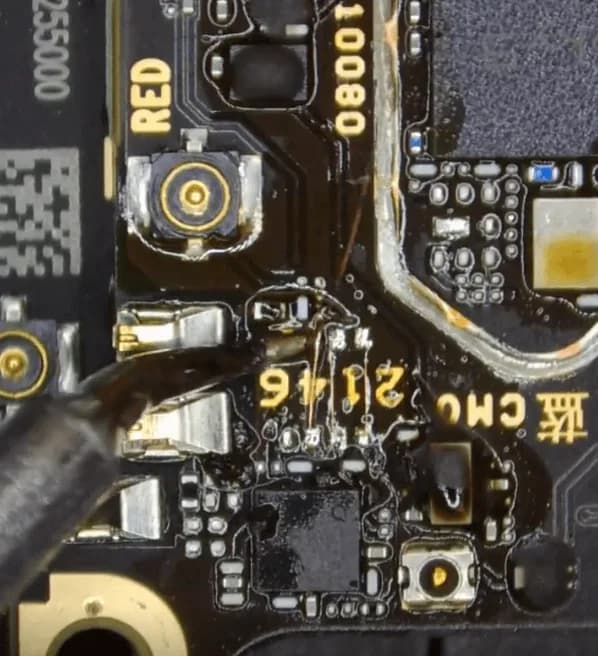

Pour le filtre, on peut sauter des fils pour le court-circuiter.

Après cela, assemblons temporairement le téléphone pour le tester. Le défaut reste le même (pas de service).

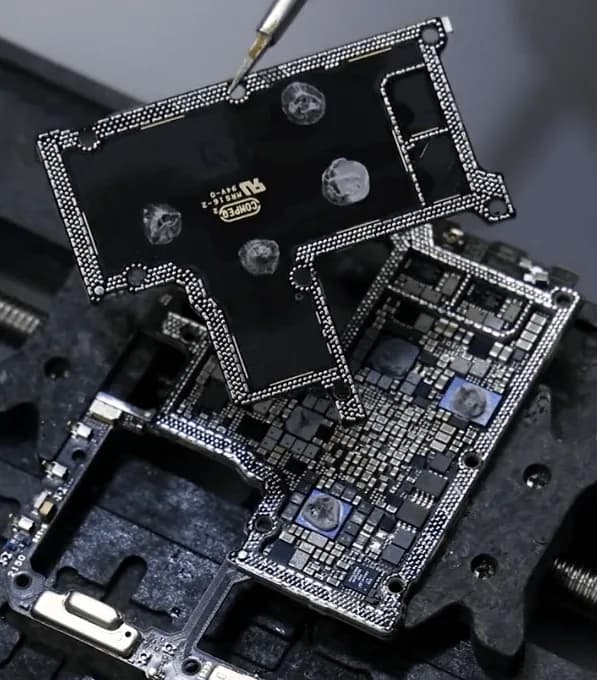

Séparer les deux couches de la carte mère

Dans l'étape suivante, séparons les deux couches de la carte mère et vérifions les plots de collage.

Après séparation, on constate que les coussinets de la couche intermédiaire sont tous en bon état.

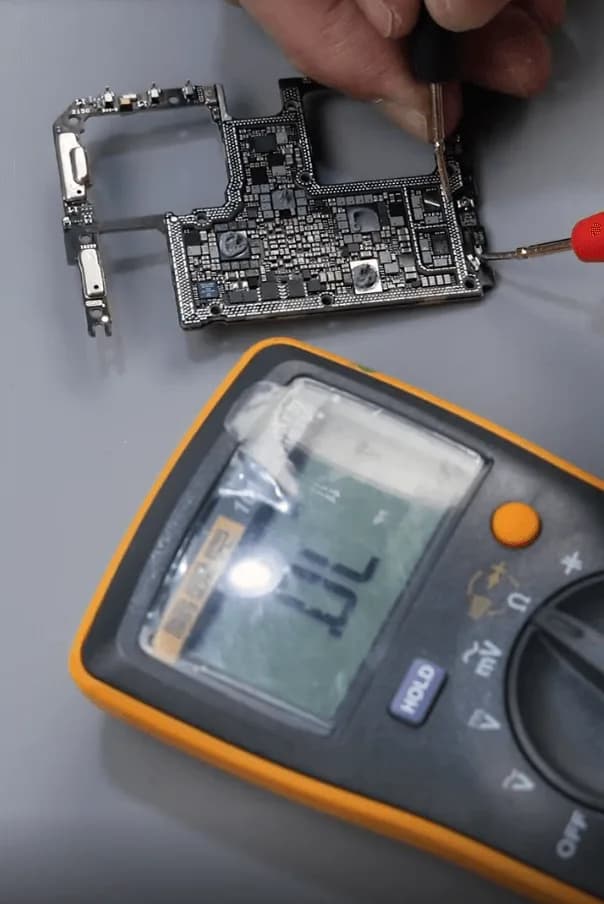

Mesurez ensuite les valeurs des diodes sur les plages du circuit imprimé à l'aide de l'outil multimètre est également OK.

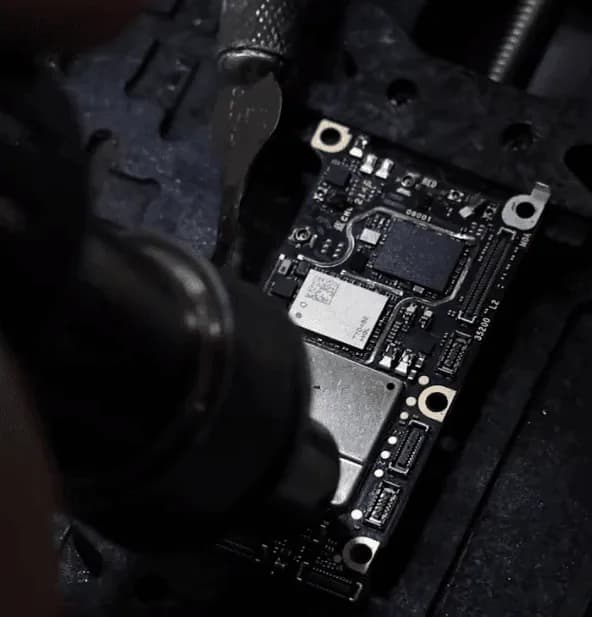

Vérifions ensuite le petit tableau de signalisation

Retirer d'abord le couvercle de protection

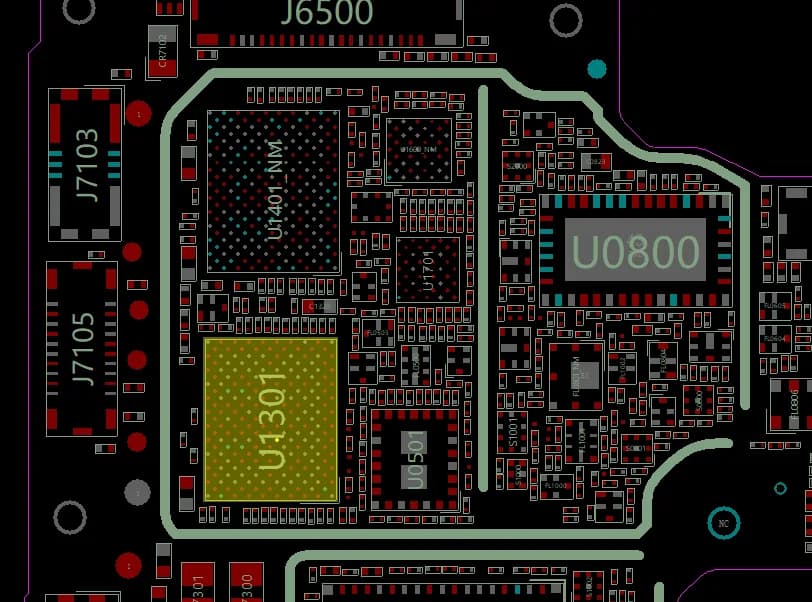

Nous pouvons voir qu'il n'y a qu'un circuit intégré de signal RF (U1301) sur la carte de signal.

• Retirer l'U1301 et vérifier les pads sur le PCB, tous les pads sont stables et les valeurs des diodes sont OK.
• Ensuite, rebouclez l'U1301 et soudez-le de nouveau à la carte de signalisation.

Jusqu'à présent, nous avons essayé de corriger presque toutes les parties relatives à la fonction de bande de base. Et compte tenu de cette était déformée, si elle continue à chauffer pendant une longue période, elle peut causer des problèmes plus graves, Nous avons donc décidé de recombiner les deux couches de la carte mère.

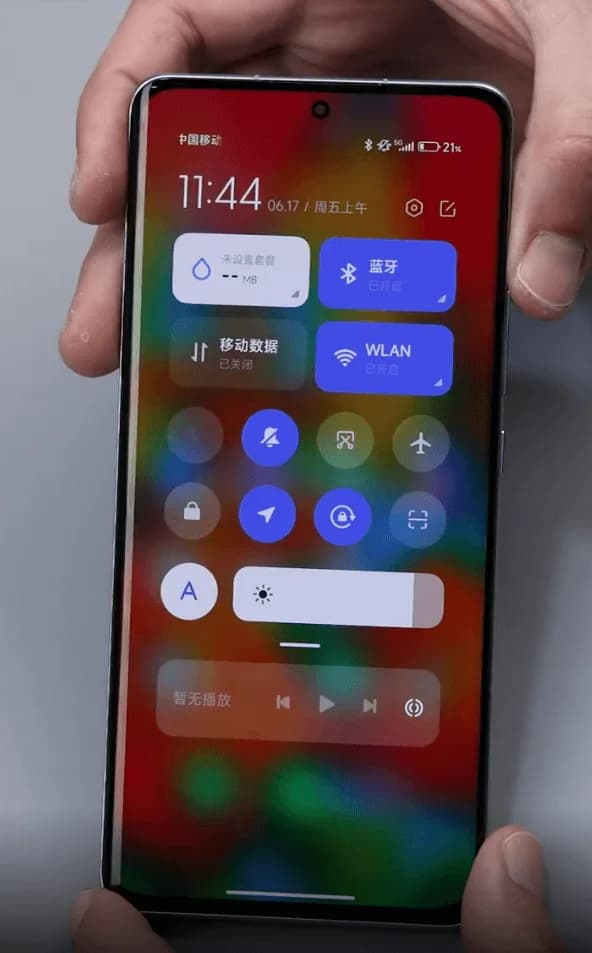

Après la recombinaison, assemblez le téléphone pour le tester à nouveau. Heureusement, cette fois, la fonction Baseband revient à la normale, insérez la carte SIM pour faire un test, et le signal 5G est également OK.

Assemblage final et essais

Après avoir réparé les composants concernés, recombinez les couches de la carte mère et réassemblez le téléphone. Testez l'appareil pour vous assurer que la fonction de bande de base et la connectivité réseau sont rétablies. Insérez une carte SIM et vérifiez le signal 5G et la fonctionnalité des appels.

Conclusion :

Les problèmes de réseau et de bande de base ont été résolus en réparant les composants endommagés et en recombinant les couches déformées de la carte mère. La recombinaison de la carte mère est une procédure complexe et risquée qui peut causer d'autres dommages si elle n'est pas effectuée correctement. Il est conseillé d'informer les clients des risques encourus afin d'éviter tout litige.

En suivant ce guide détaillé, vous pouvez dépanner et réparer efficacement les problèmes de réseau sur le Xiaomi 12 Pro, en veillant à ce que votre appareil reste pleinement fonctionnel.
