ITI danni da caduta sono un problema comune ma frustrante per gli utenti di smartphone, che spesso porta a problemi gravi come l'assenza di display sul tuo Huawei Mate 40 Pro. Se hai riscontrato questo problema, potresti preoccuparti di perdere l'accesso ai tuoi dati. In questa guida, esploreremo il processo passo dopo passo per diagnosticare e risolvere il problema dell'assenza di display causato da danni da caduta. Che tu sia un tecnico esperto o un appassionato del fai-da-te, queste istruzioni ti aiuteranno a riparare il telefono e a ripristinarne la piena funzionalità mantenendo i tuoi dati intatti.
Dettagli del dispositivo

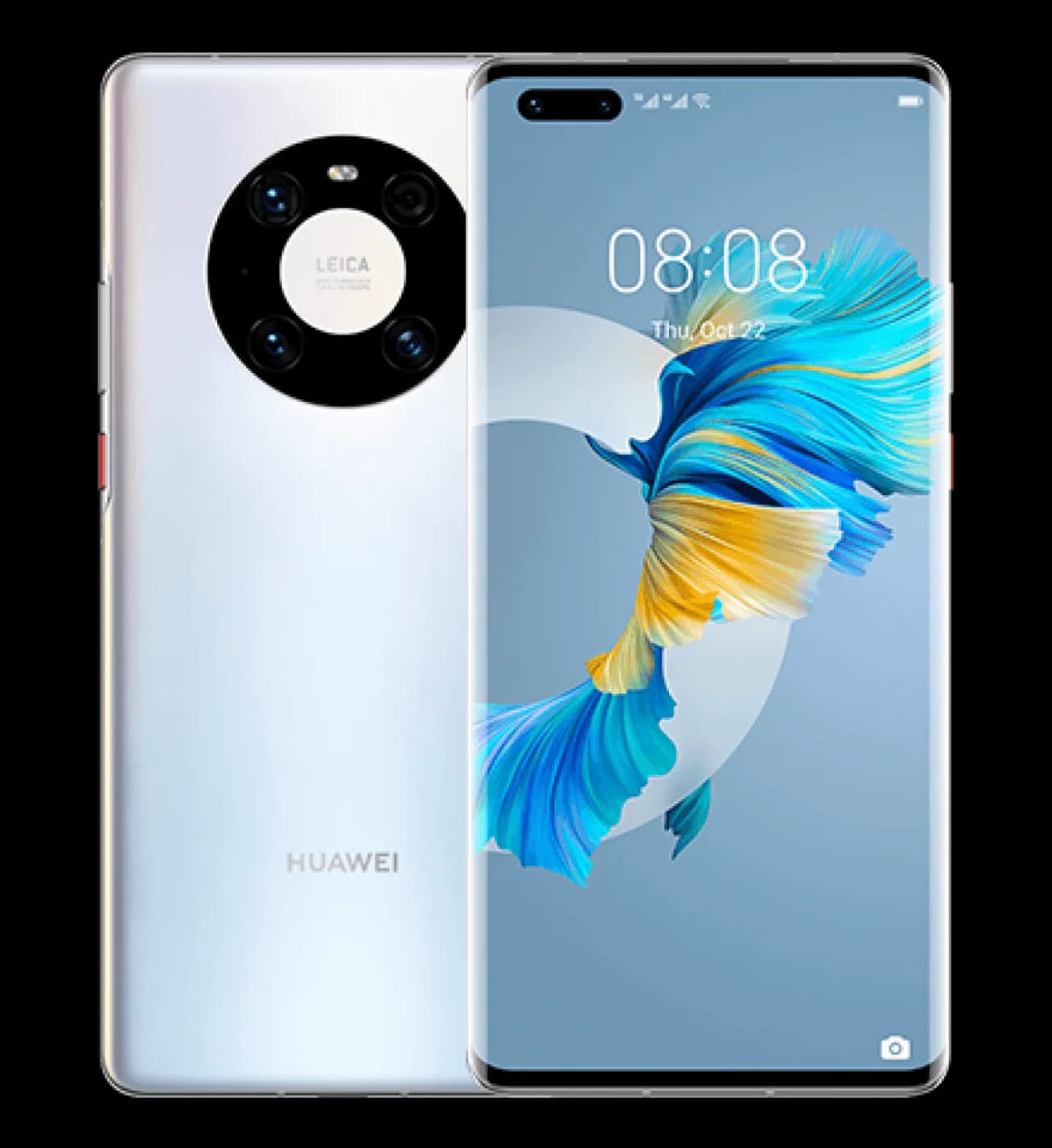

Modello: HUAWEI Mate 40 Pro
Annunciato22 ottobre 2020
Fenomeno dei difetti
Il telefono ha subito gravi danni da caduta, con conseguente display non funzionante e vetro posteriore incrinato. Tuttavia, se collegato a un caricabatterie, il telefono vibra, il che indica che si accende ancora. Il cliente ha chiesto che il telefono venga riparato senza perdere alcun dato.
Risoluzione dei problemi

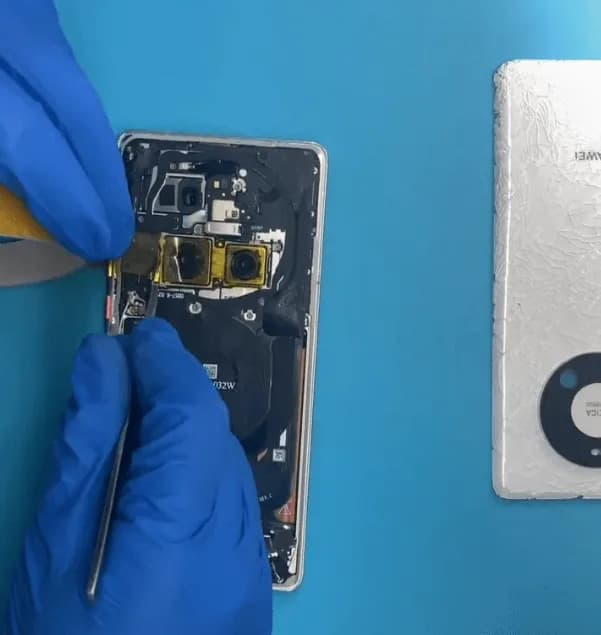

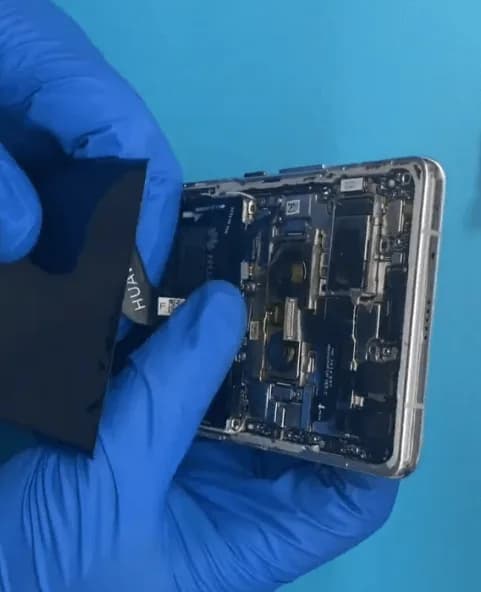

Rimuovere con attenzione il coperchio posteriore per accedere ai componenti interni.
Proteggi le telecamere con degli adesivi per prevenire qualsiasi danno durante il processo di riparazione.

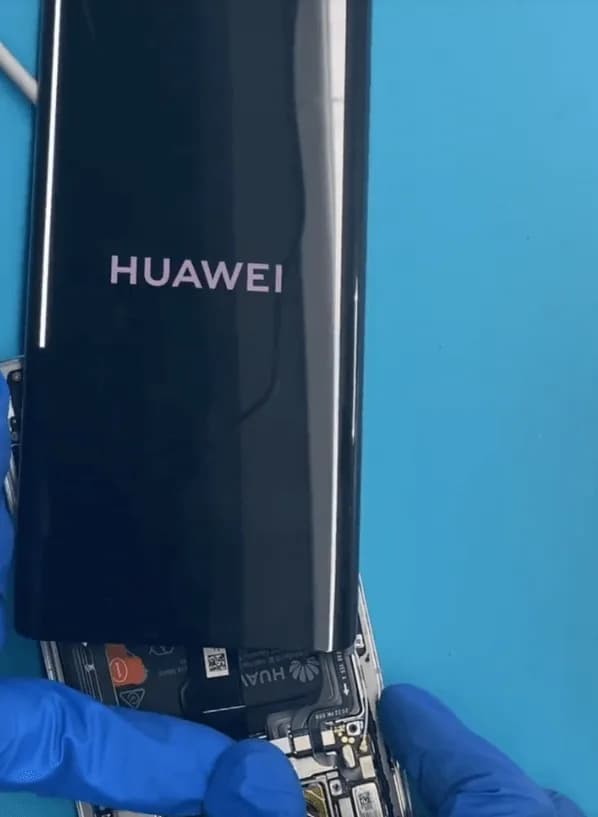

- Poiché lo schermo del telefono non funziona, sostituisci il display con uno nuovo per verificare se il problema risiede nel display stesso.

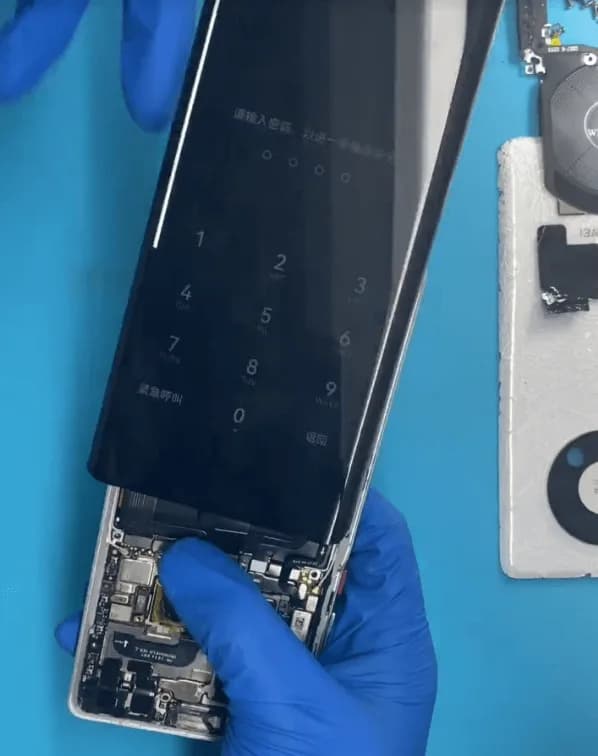

- Dopo la sostituzione dello schermo, il display continua a non funzionare. Tuttavia, premendo con fermezza sullo schermo, il display ritorna brevemente. Ciò suggerisce che il problema di assenza di visualizzazione potrebbe essere dovuto a una cattiva saldatura tra gli strati della scheda madre.
Processo di riparazione
Per risolvere il problema della mancata visualizzazione, i due strati della scheda madre devono essere risaldati:

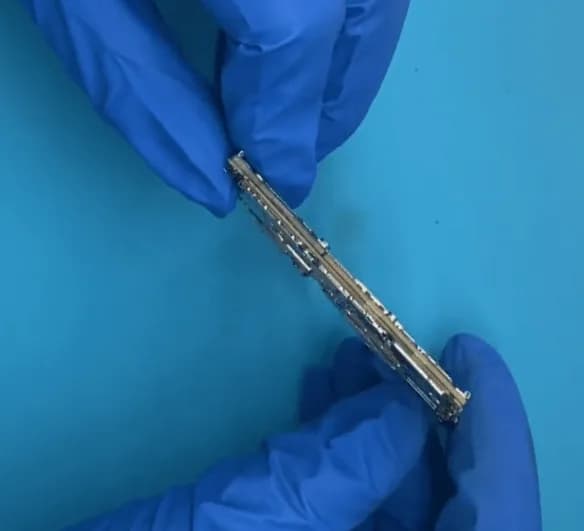

Rimuovi la scheda madre dal telefono. Sebbene leggermente deformato, il danno non è grave.

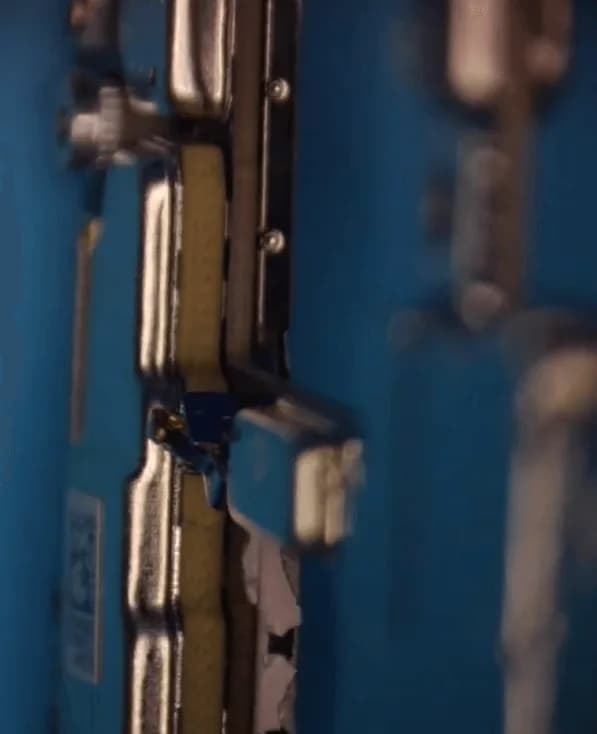

Ispezionare la scheda madre al microscopio. È visibile uno spazio più ampio del normale tra i due strati della scheda madre, il che indica una possibile causa del problema.

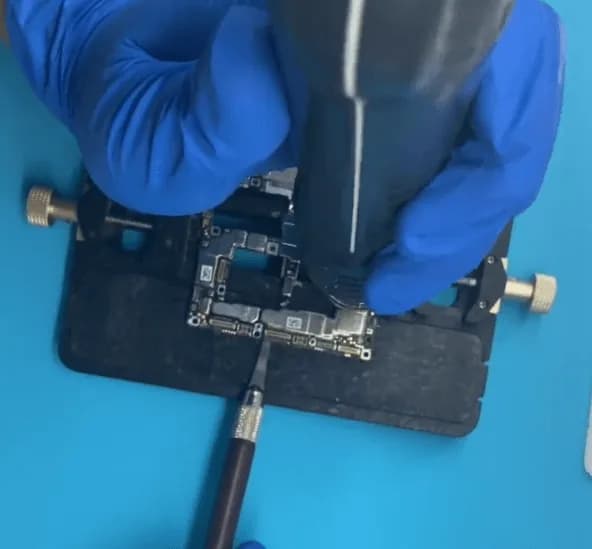

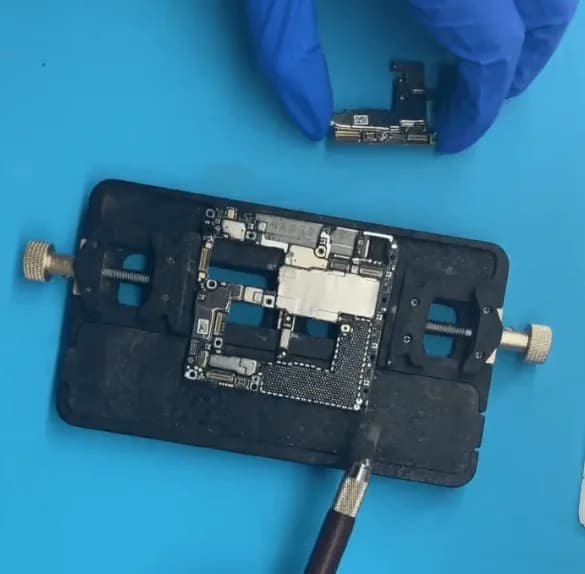

Separa i due strati della scheda madre riscaldandola in modo uniforme con una pistola termica. La temperatura di fusione dello stagno sulla scheda madre è di 150°C, quindi fai attenzione a non surriscaldarla, poiché ciò potrebbe causare ulteriori problemi con la saldatura o i collegamenti sul circuito stampato (PCB).

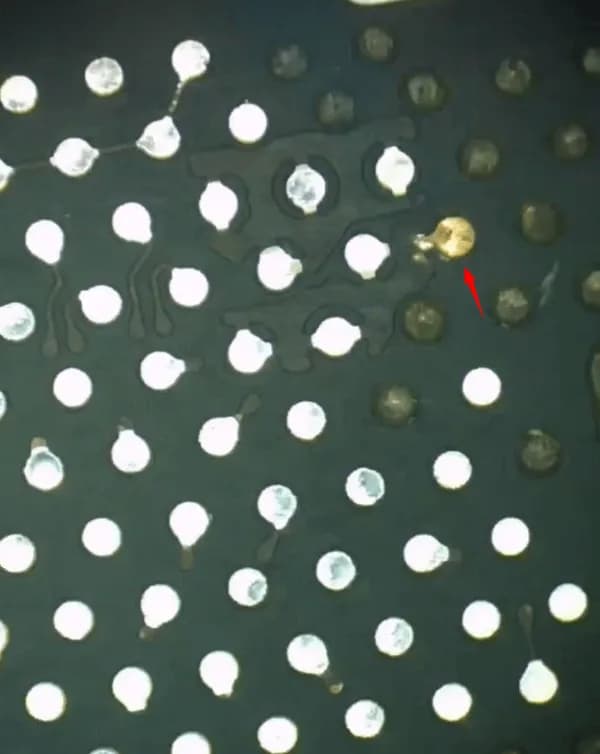

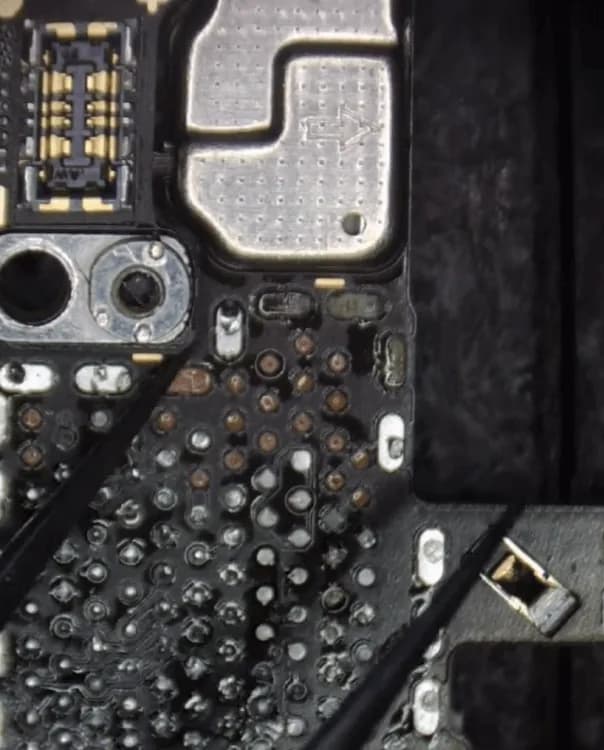

Esamina i pad al microscopio. Mancano diversi pad che devono essere riparati:
- Applicare la pasta saldante a media temperatura sui pad del circuito stampato.
- Pulisci tutto lo stagno misto sul circuito stampato con la treccia per dissaldare.

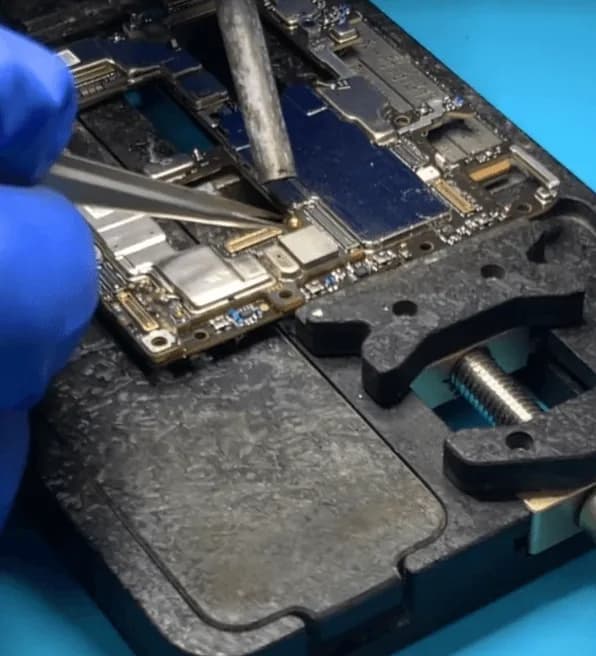

- Pulisci le piazzole del circuito stampato con il detergente per PCB. Tocca leggermente ogni piazzola per verificarne l'eventuale allentamento.
- Gratta via il filo di collegamento delle piazzole mancanti.

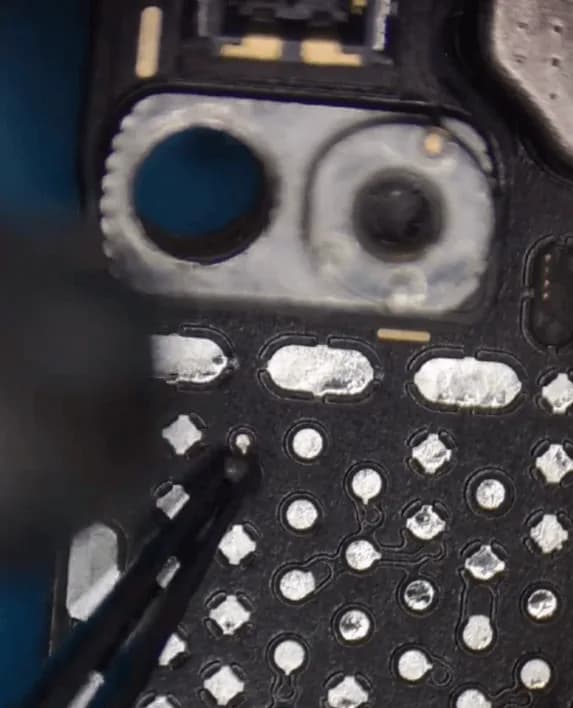

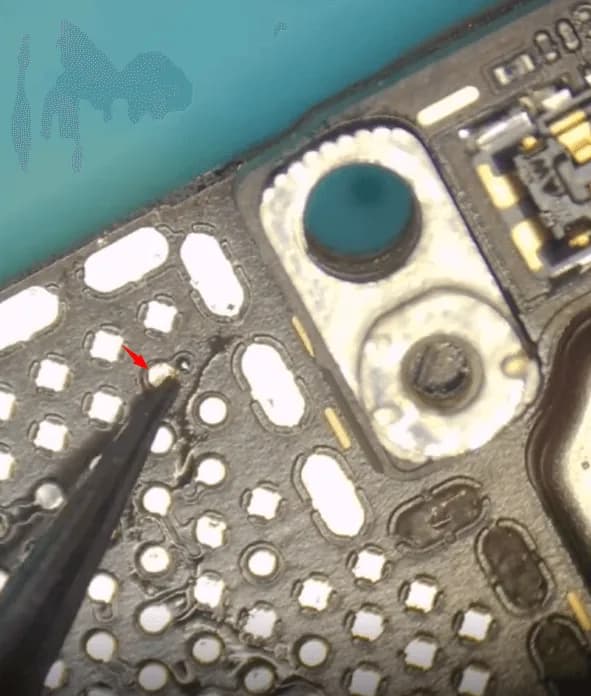

- Saldare palline di stagno per ripristinare la connessione. Ripristinare le piazzole mancanti utilizzando capicorda per saldatura.
Polimerizzare i terminali di saldatura utilizzando una maschera UV e una lampada UV, quindi rimuovere con cura eventuali connessioni in eccesso. Lo strato inferiore della scheda madre dovrebbe ora essere saldamente fissato.

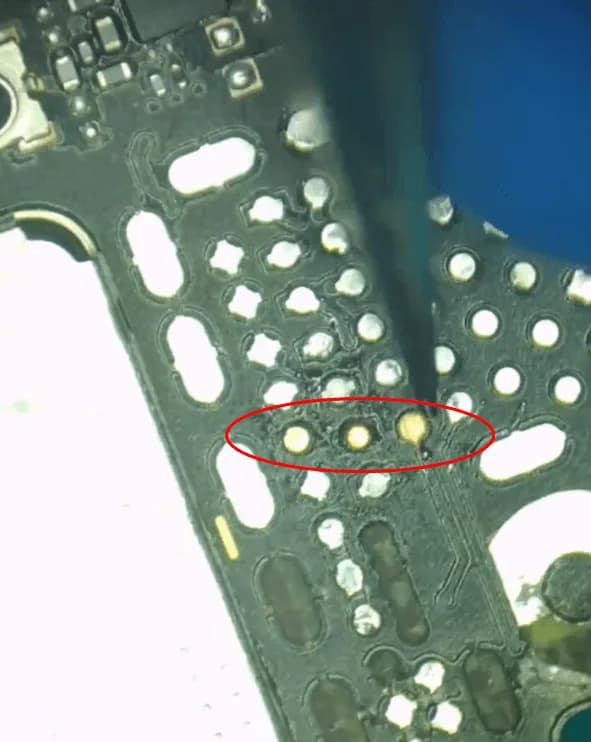

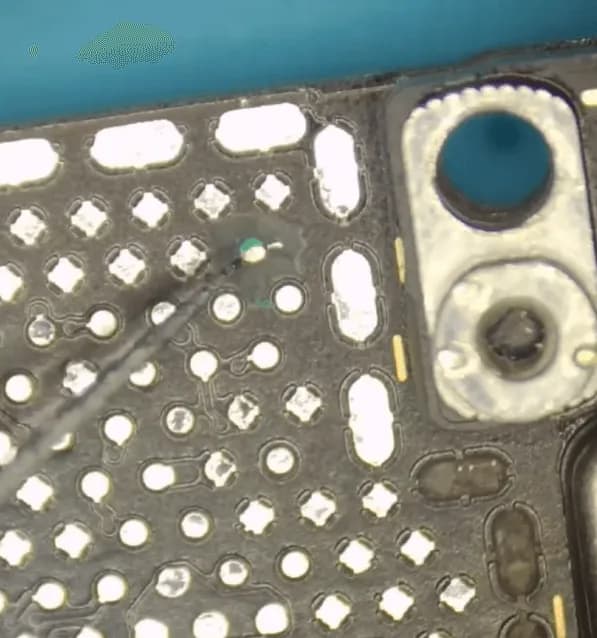

Per lo strato superiore della scheda madre, verifica la presenza di pad mancanti. Dopo l'ispezione, si è riscontrato che una sola piazzola è utilizzata. Riparare la piazzola mancante e quella utilizzata utilizzando lo stesso metodo dello strato inferiore.

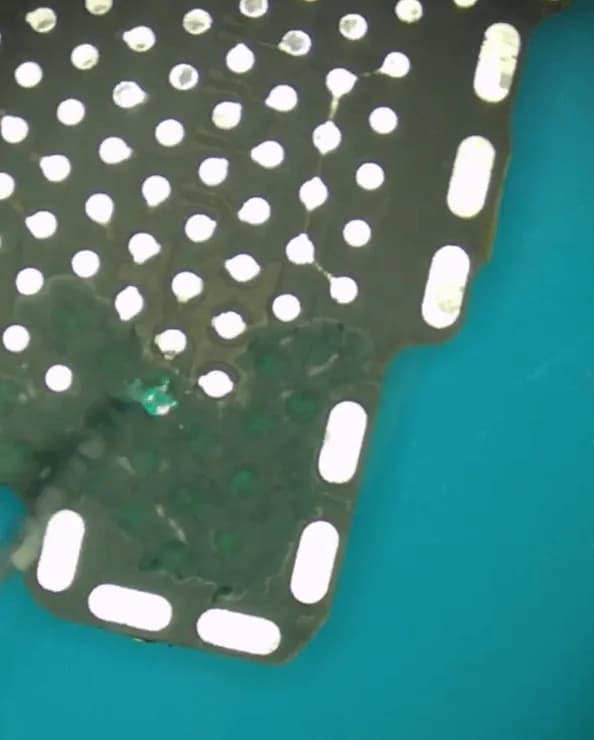

Collega i pad GND con una maschera UV e polimerizzarli usando una lampada UV.

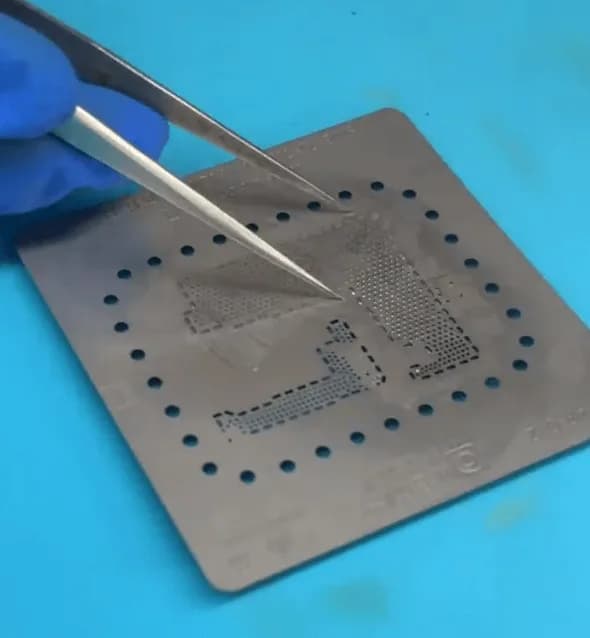

Dopo aver riparato le piazzole mancanti, rifai le sfere dello strato superiore della scheda madre utilizzando uno stencil.

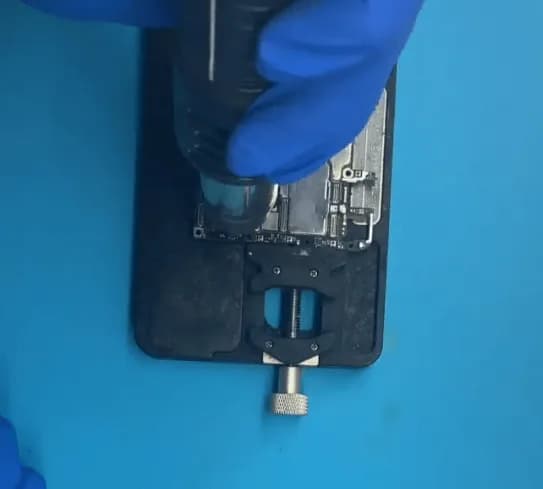

Allinea i due livelli della scheda madre, applicare una piccola quantità di flusso per pasta saldante e riscaldare con una pistola ad aria calda per ricombinare gli strati.
A Manca la colonna a vite, quindi saldalo di nuovo anche alla scheda madre.
Assemblaggio e test
- Riassemblare il telefono componenti e premi il pulsante di accensione per avviare il dispositivo.

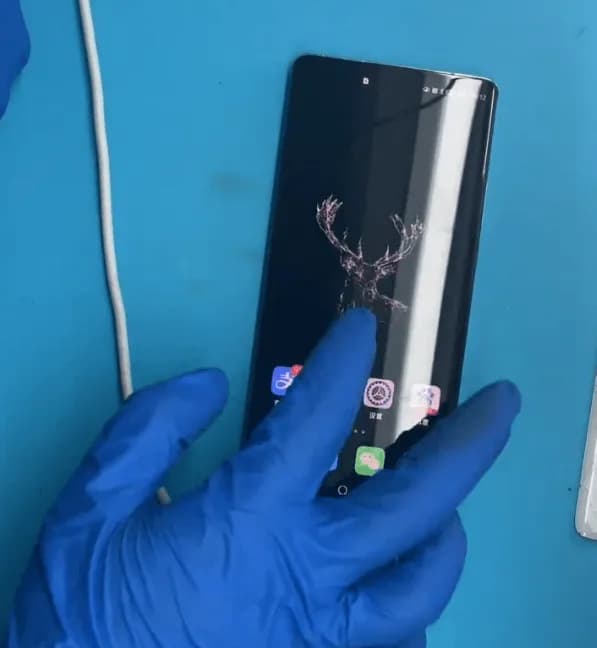

- Il telefono si avvia correttamente con lo schermo originale e tutte le funzioni sono ripristinate.
Il telefono è stato riparato con successo ricombinando i due strati della scheda madre, senza la necessità di sostituire ulteriori parti.
Conclusione:
La riparazione di un problema di assenza di display causato da danni da caduta su un Huawei Mate 40 Pro richiede una manipolazione attenta e precisione, in particolare quando si lavora sulla scheda madre. Seguendo questi passaggi dettagliati, è possibile ripristinare il display e la funzionalità del telefono senza perdere alcun dato prezioso. Che tu sia un tecnico esperto o un appassionato di riparazioni fai-da-te, padroneggiare queste tecniche ti garantirà di poter affrontare con sicurezza anche le riparazioni più impegnative.
