Guida alla riparazione dell'iPhone 12 Pro Max che non si accende

L'iPhone 12 Pro Max, annunciato il 13 ottobre 2020, è uno smartphone di fascia alta noto per le sue funzioni avanzate. Tuttavia, una caduta grave può causare l'impossibilità di accenderlo. Questa guida illustra i passaggi per risolvere e riparare questo problema.

Fenomeno dei difetti

Un iPhone 12 Pro Max gravemente danneggiato da una caduta potrebbe non accendersi. In questi casi, la seguente procedura di risoluzione dei problemi e di riparazione può essere utile.

Processo di risoluzione dei problemi

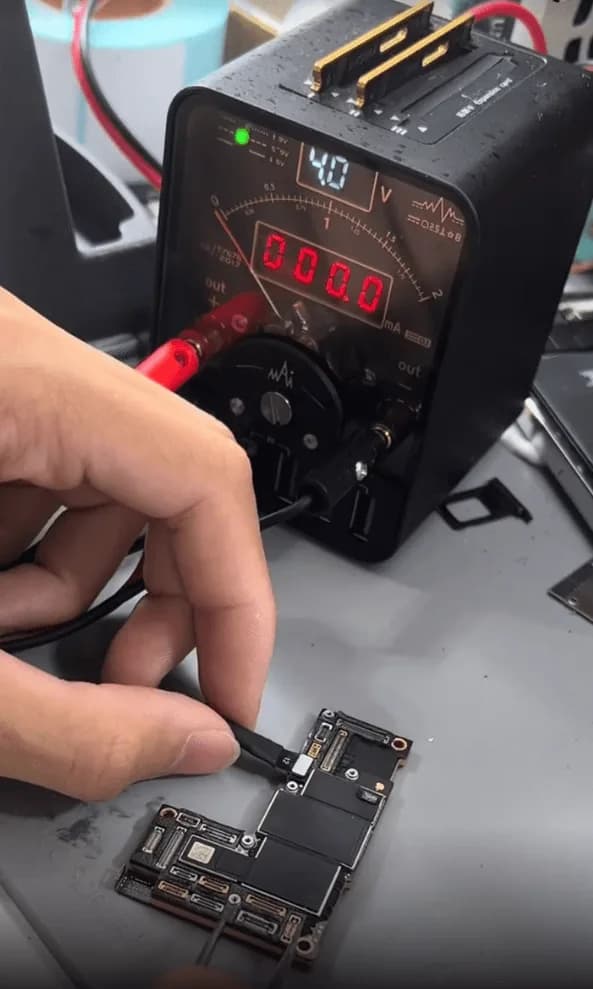

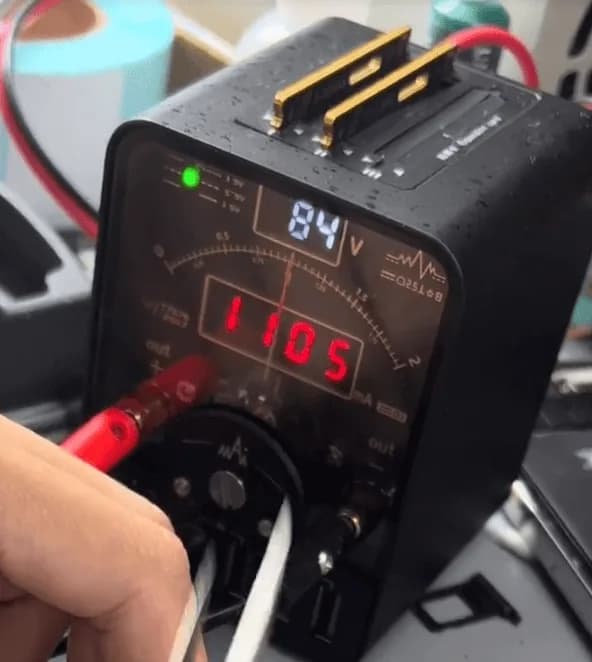

Per prima cosa, colleghiamo la scheda madre con l'alimentatore CC, non c'è perdita di corrente. Ma quando si attiva il processo di avvio con una pinzetta, la corrente salta direttamente a 1100mA.

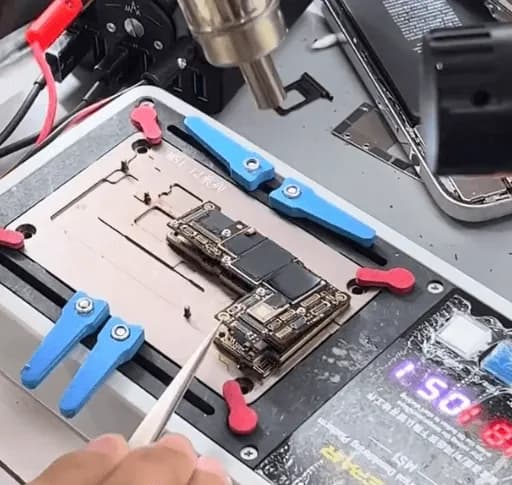

Quindi, rimuoviamo le schiume intorno ai connettori e teniamo la scheda madre sulla piattaforma di riscaldamento per separare i due strati della scheda madre.

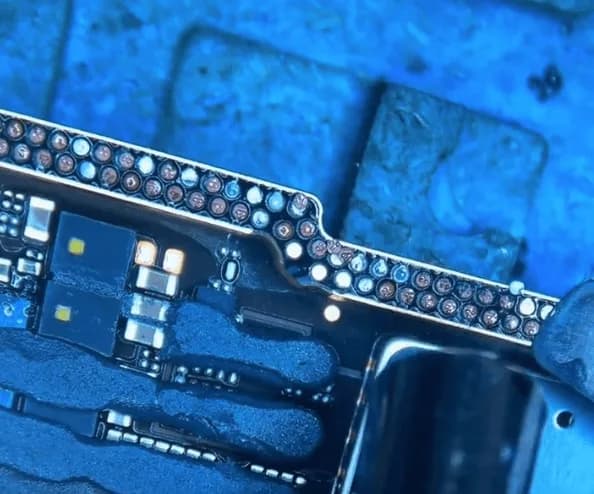

Dopo la separazione, non sorprende che molti cuscinetti si siano staccati; in seguito dovremo dedicare molto tempo a sistemare i cuscinetti mancanti. In ogni caso, risolviamo prima il problema dello stivale.

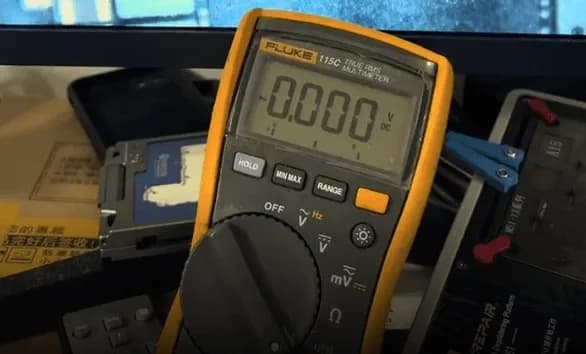

Quando si misurano i valori dei diodi sui binari di alimentazione in uscita dalla PMU alla CPU, si scopre che un condensatore intorno alla CPU è cortocircuitato a terra.

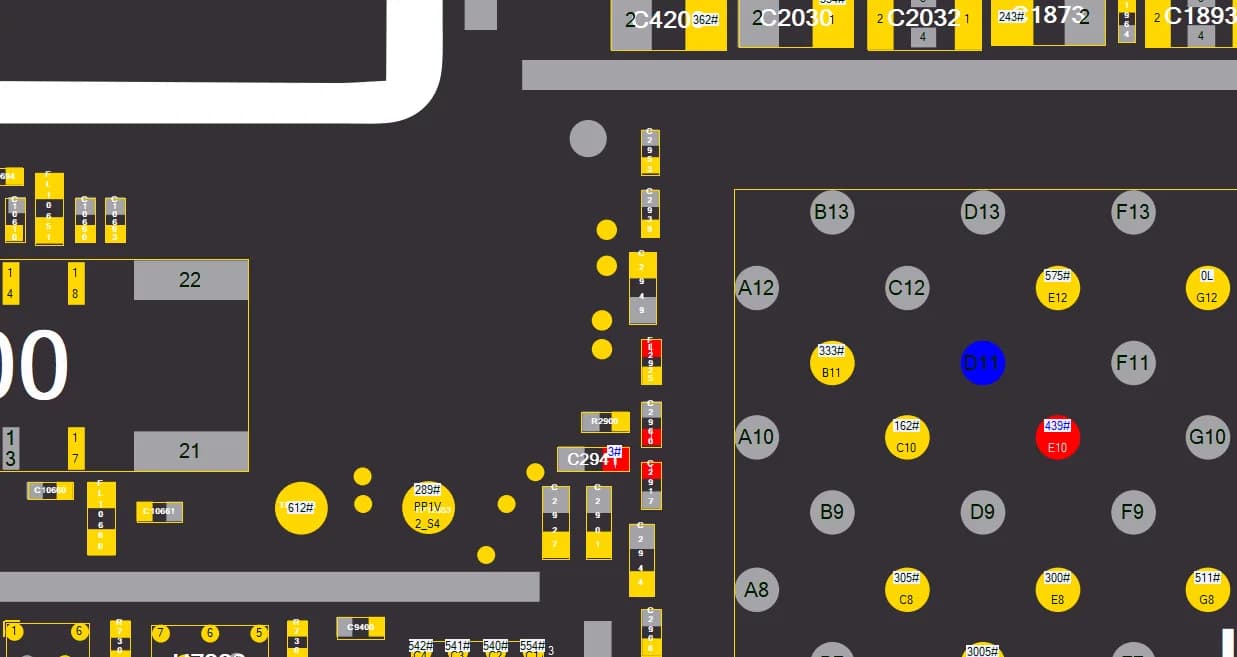

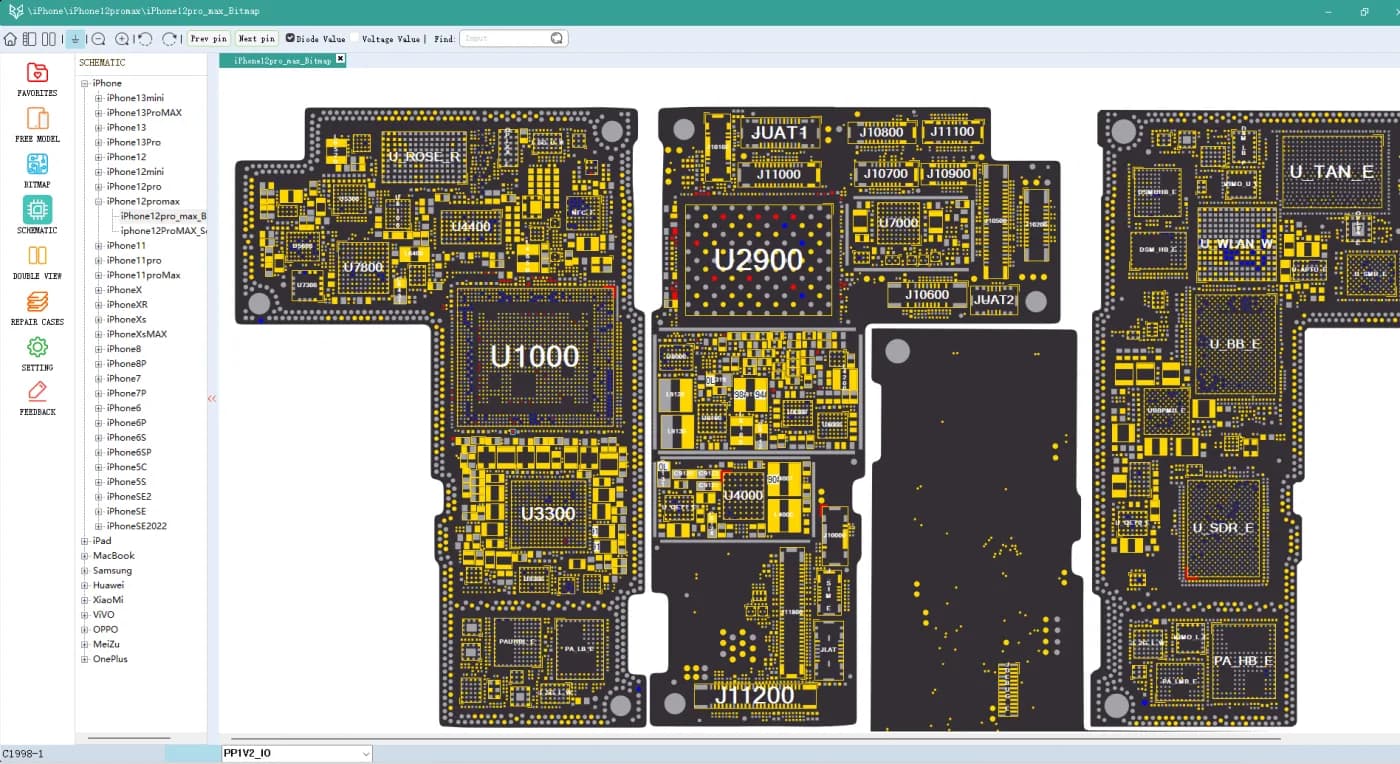

Fare riferimento al Bitmap di Refoxè PP1V2_IO.

Come possiamo vedere, ci sono molti componenti legati al PP1V2_IO.

Per individuare l'esatto componente in cortocircuito, è necessario utilizzare il metodo di ispezione della colofonia.

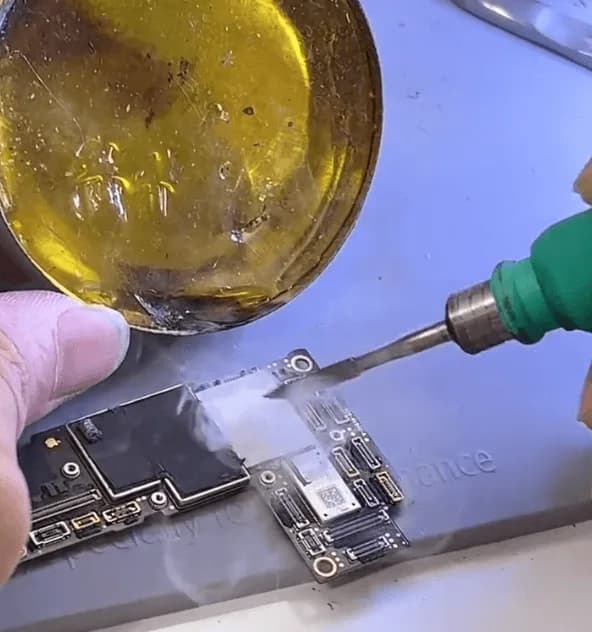

Applicare il fumo di colofonia sulla superficie delle aree interessate della scheda madre.

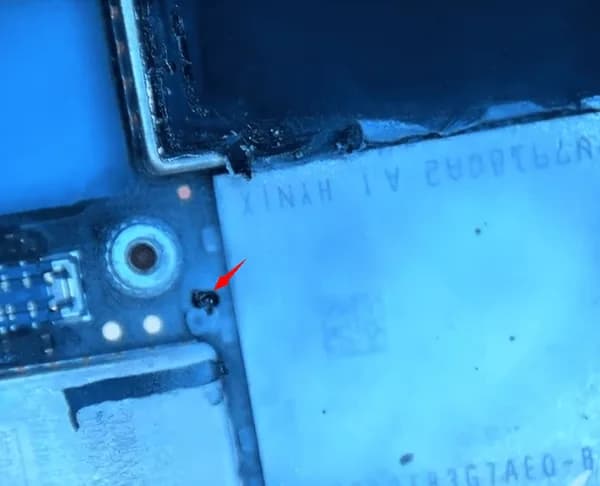

Quindi collegare la scheda madre con l'alimentatore CC e controllare al microscopio, per trovare facilmente il componente in cortocircuito.

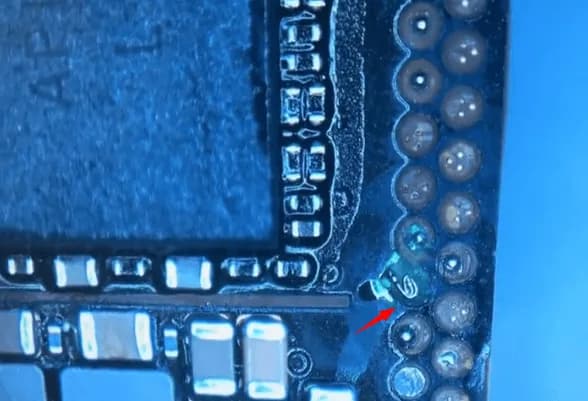

Fare riferimento alla bitmap, si tratta del condensatore C2941

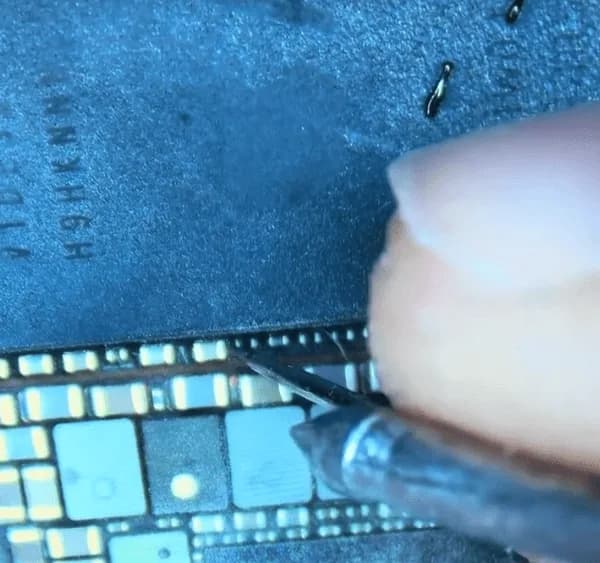

Poiché si tratta di un condensatore di tipo filtrante, per evitare di danneggiare con il calore la NAND e i connettori che la circondano. Possiamo rimuoverlo direttamente con una pinzetta.

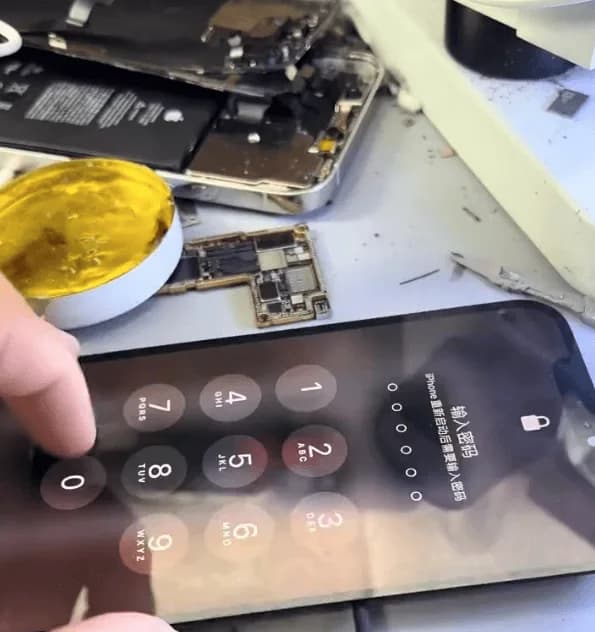

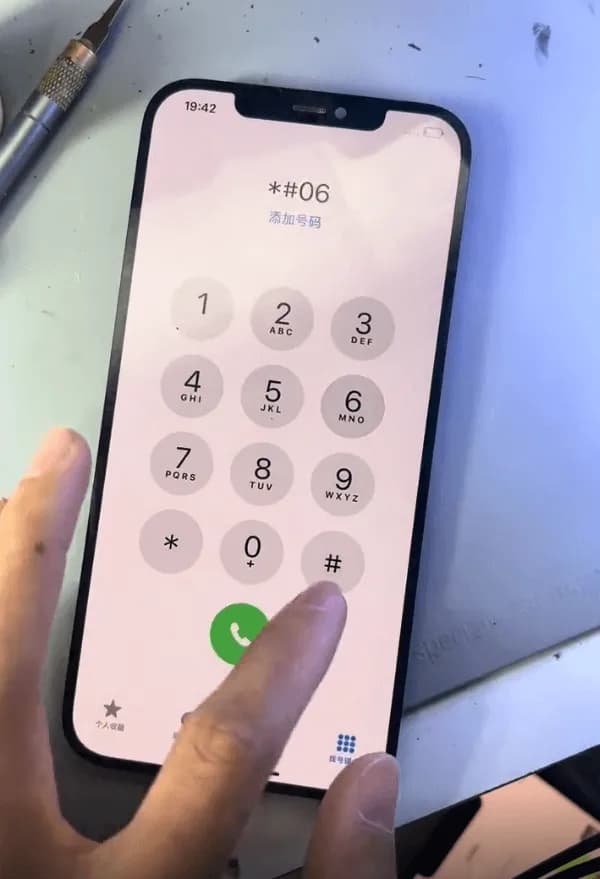

Successivamente, collegare la scheda logica con lo schermo e avviare di nuovo la macchina con l'alimentazione CC, il telefono può essere avviato.

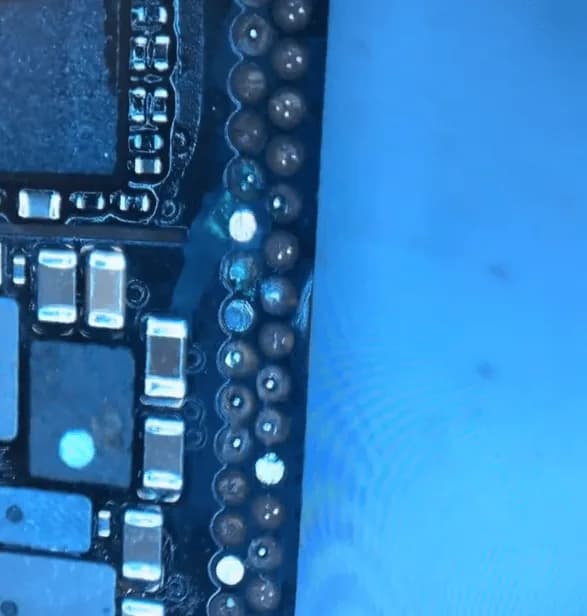

Quindi, sistemiamo i rilievi mancanti sullo strato centrale.

Riparare i cuscinetti mancanti non è molto difficile, ma richiede molta pazienza.

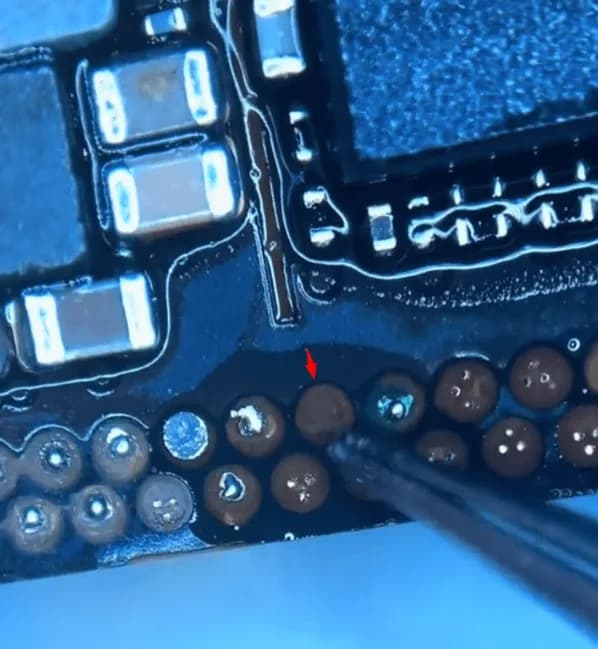

Per il pad che non ha un punto di connessione

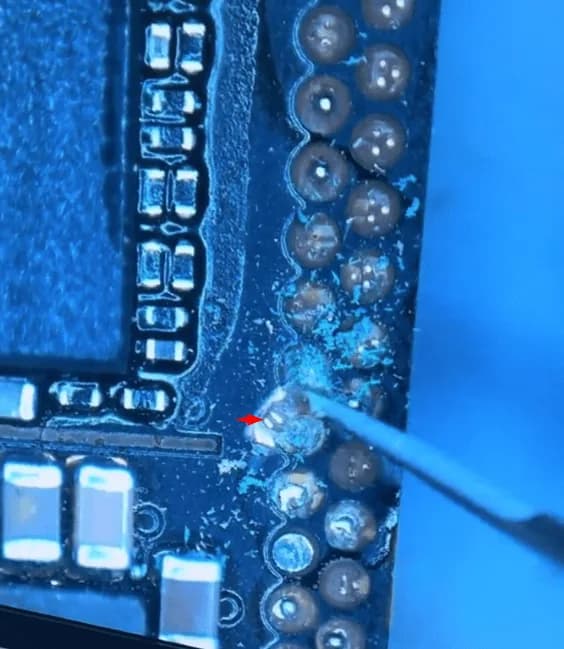

Prima è necessario grattare leggermente la radice del cuscinetto con un coltello da scultura.

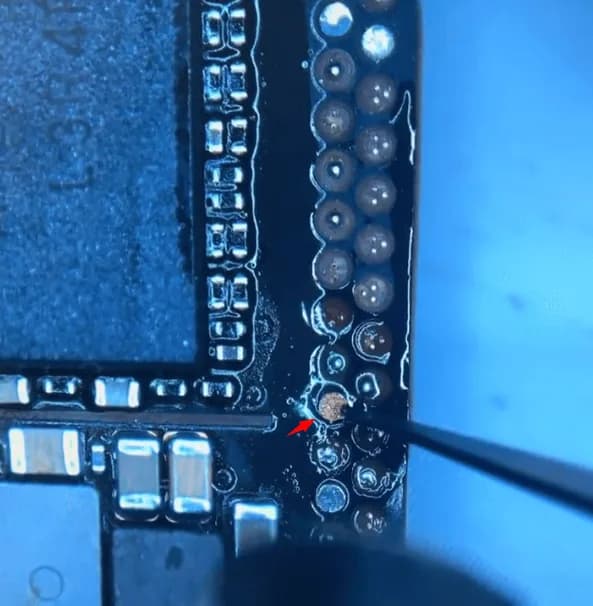

Dopo di che, sulla base della "radice" per saltare il filo e fare un cerchio

Quindi saldare un capocorda di rame sulla superficie

Quindi polimerizzare e rinforzare con la maschera UV e la lampada UV.

Assemblaggio e test

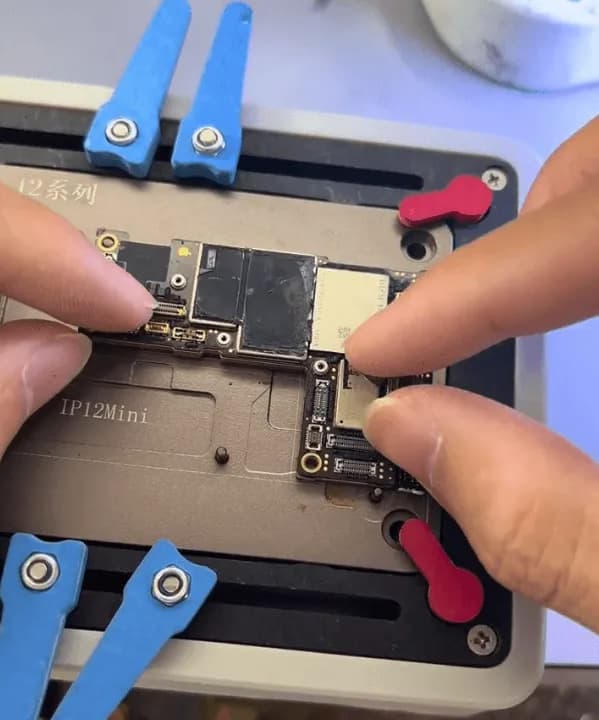

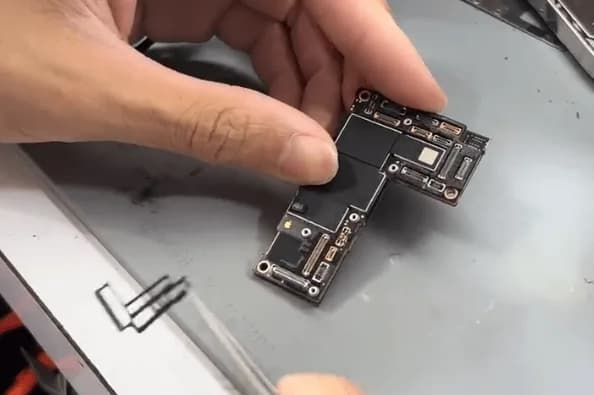

Quindi assemblare i due strati della scheda madre prima con la piattaforma di riscaldamento

Quando la scheda madre si raffredda, assemblare il telefono per testare e tutte le funzioni sono OK.

Il problema si risolve rimuovendo il condensatore danneggiato e ricombinando i due strati della scheda madre.

Sintesi

Il problema dell'iPhone 12 Pro Max che non si accendeva a causa di un grave danno da caduta è stato risolto da:

• Rimozione del condensatore danneggiato (C2941).
• Ricombinazione dei due strati della scheda madre.
• Fissare i cuscinetti mancanti.

Questa riparazione richiede un'ispezione accurata e un lavoro preciso per garantire il ripristino della piena funzionalità del telefono senza causare ulteriori danni.
