iPhone 13 Pro Face ID non disponibile Riparazione

L'iPhone 13 Pro introduce diverse modifiche hardware, in particolare nel modulo Face ID, che lo distinguono dal suo predecessore, l'iPhone 12 Pro. Una differenza significativa è l'integrazione dell'illuminatore flood con il proiettore di punti, che risulta in un modulo della fotocamera TrueDepth più piccolo e in una disposizione dei componenti differente. Questo cambiamento di design, pur migliorando l'estetica e la funzionalità del dispositivo, presenta nuove sfide per i tecnici della riparazione. In questa guida, esamineremo il processo di riparazione del modulo Face ID sull'iPhone 13 Pro quando non è disponibile, evidenziando gli strumenti e le tecniche necessari per questa complessa riparazione.

Introduzione del modulo Face ID di iPhone 13 Pro

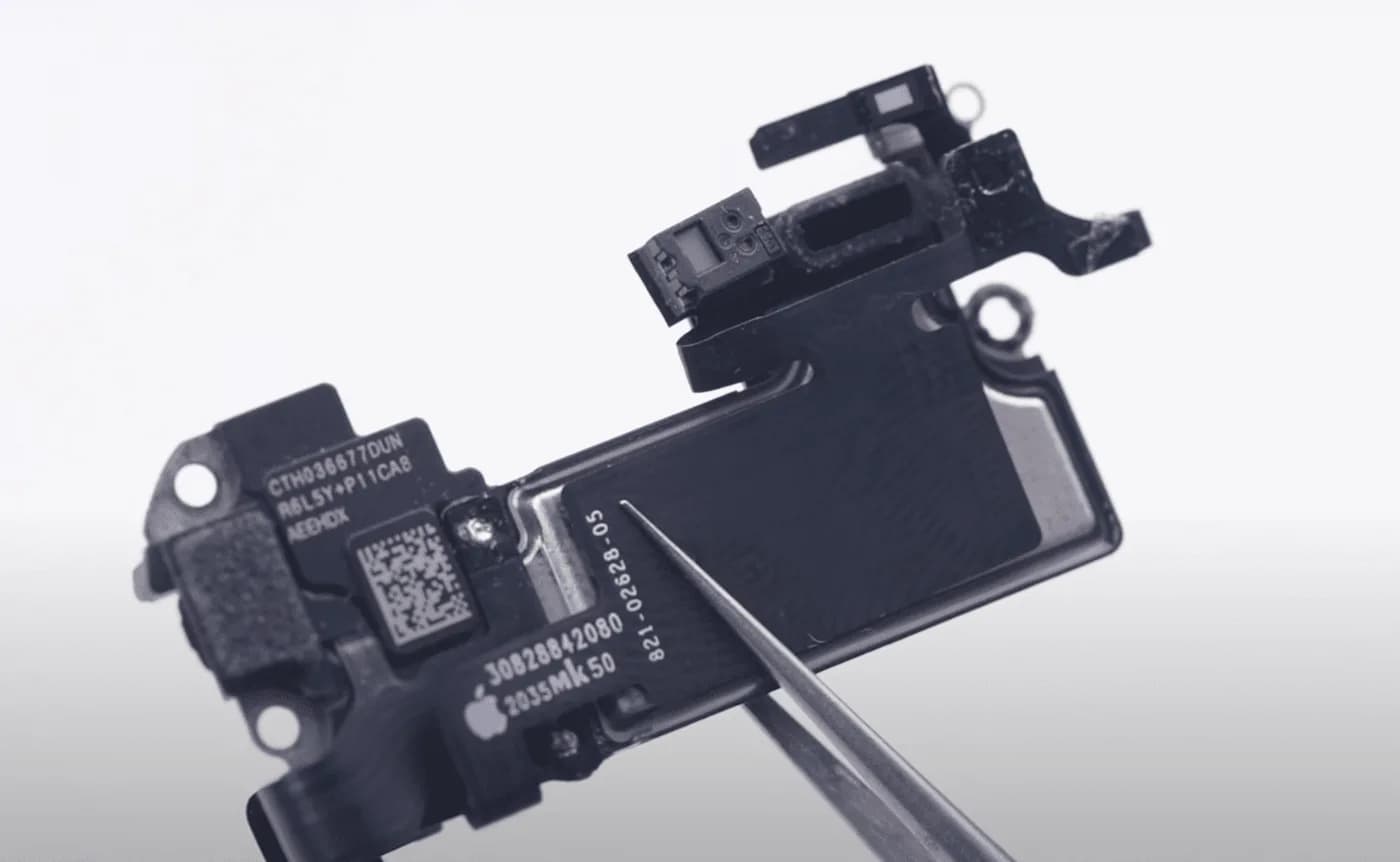

L'iPhone 13 Pro differisce dall'iPhone 12 Pro per diversi aspetti chiave, in particolare nel sistema Face ID. In particolare, l'iPhone 13 Pro non ha più un illuminatore di inondazione separato sul modulo dell'altoparlante auricolare; questo è stato integrato con il proiettore di punti. Questa integrazione consente di ottenere un modulo della fotocamera TrueDepth più piccolo, con il proiettore di punti ora situato centralmente. Questi cambiamenti rendono il sistema Face ID più compatto ma anche più difficile da riparare.

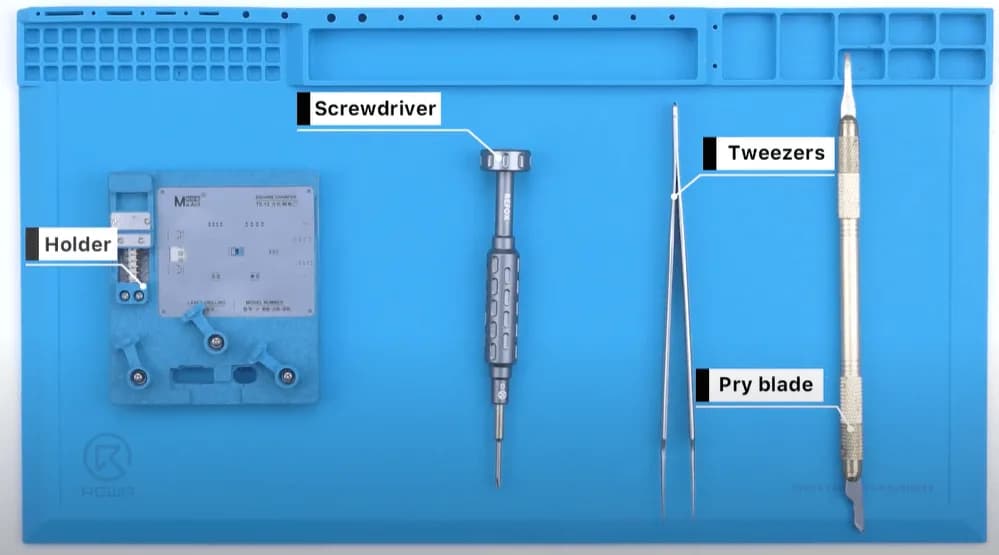

Strumenti di riparazione necessari per il problema del Face ID

1. Fissaggio per la riparazione del Face ID a reticolo
2. Cacciavite, pinzette, lama di leva
3. Programmatore Face ID e computer

Processo di riparazione del problema del Face ID

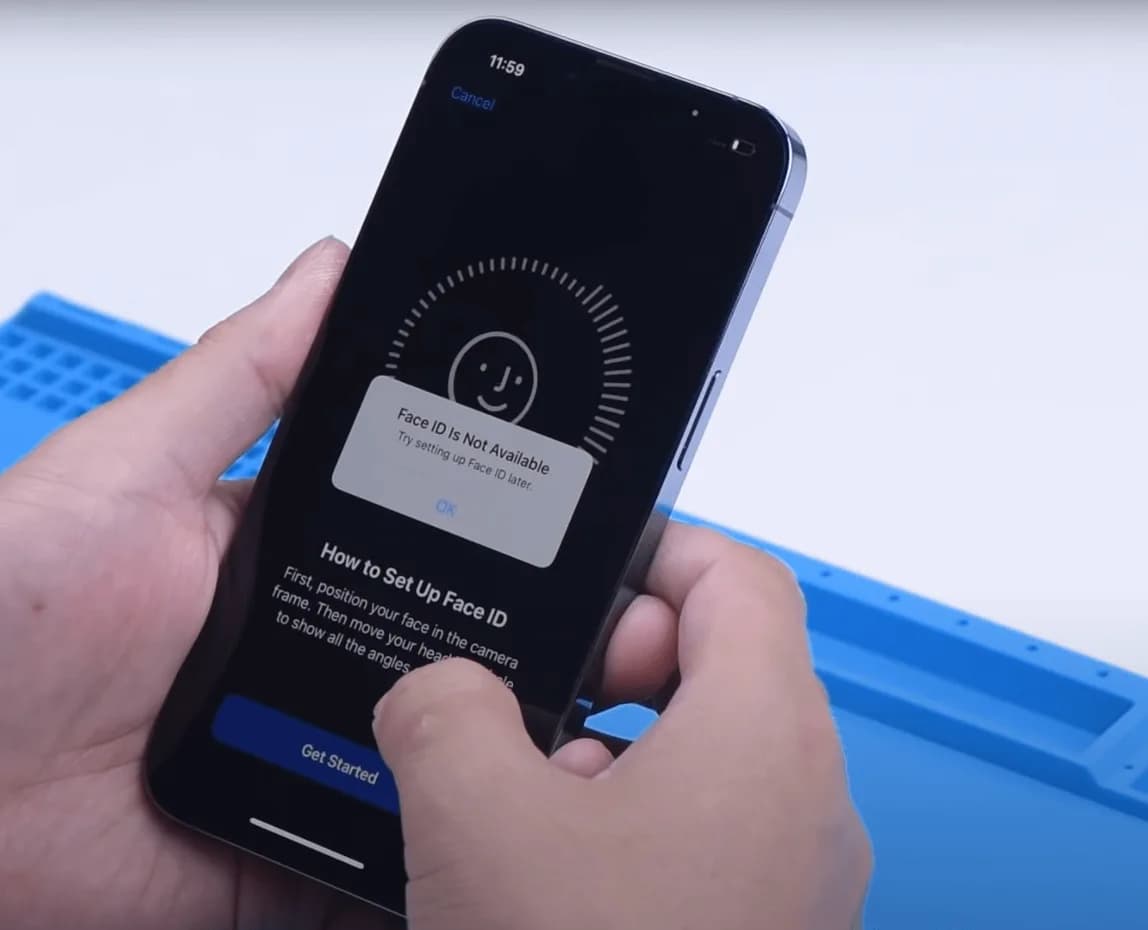

Diagnosi iniziale:

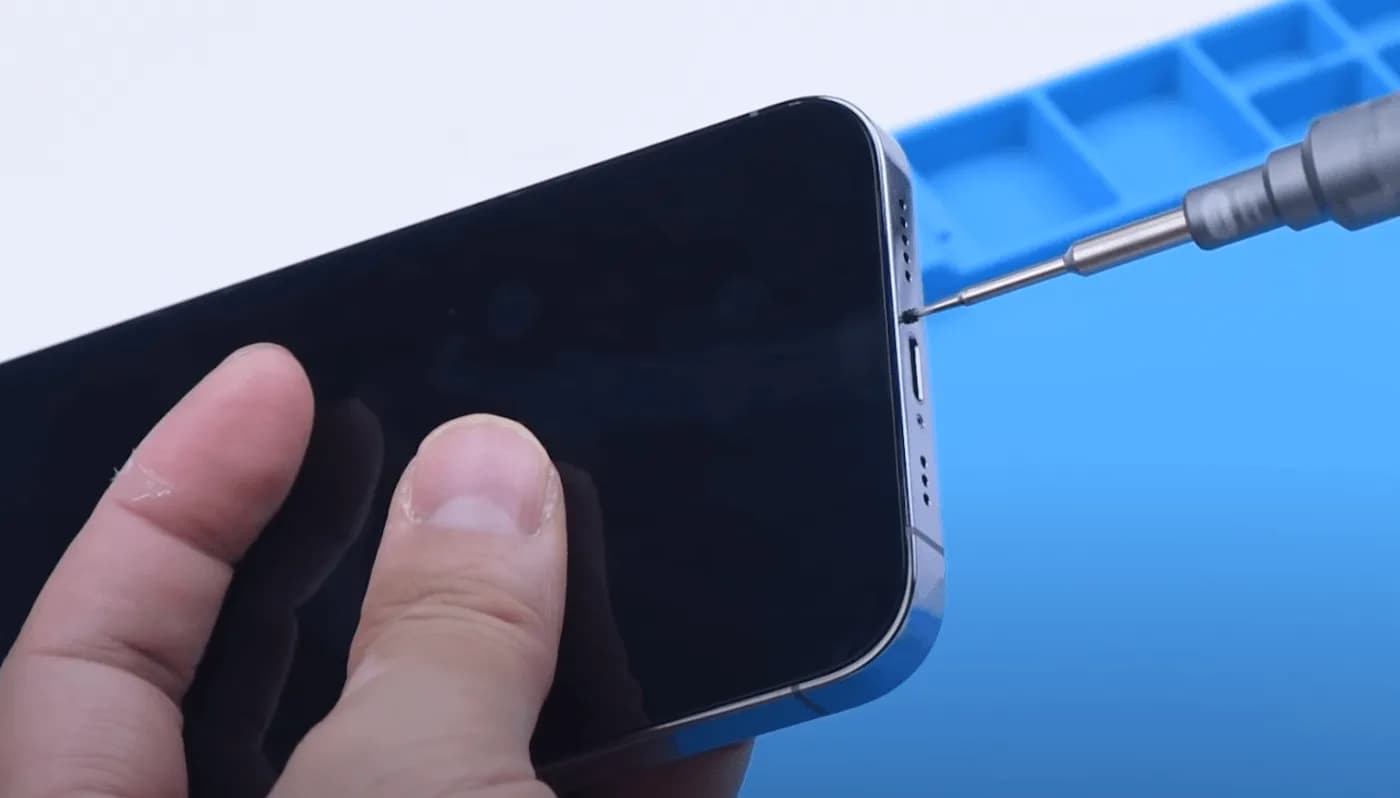

Smontare il telefono:

• Scollegare il cavo flessibile dello schermo per rimuovere il display.

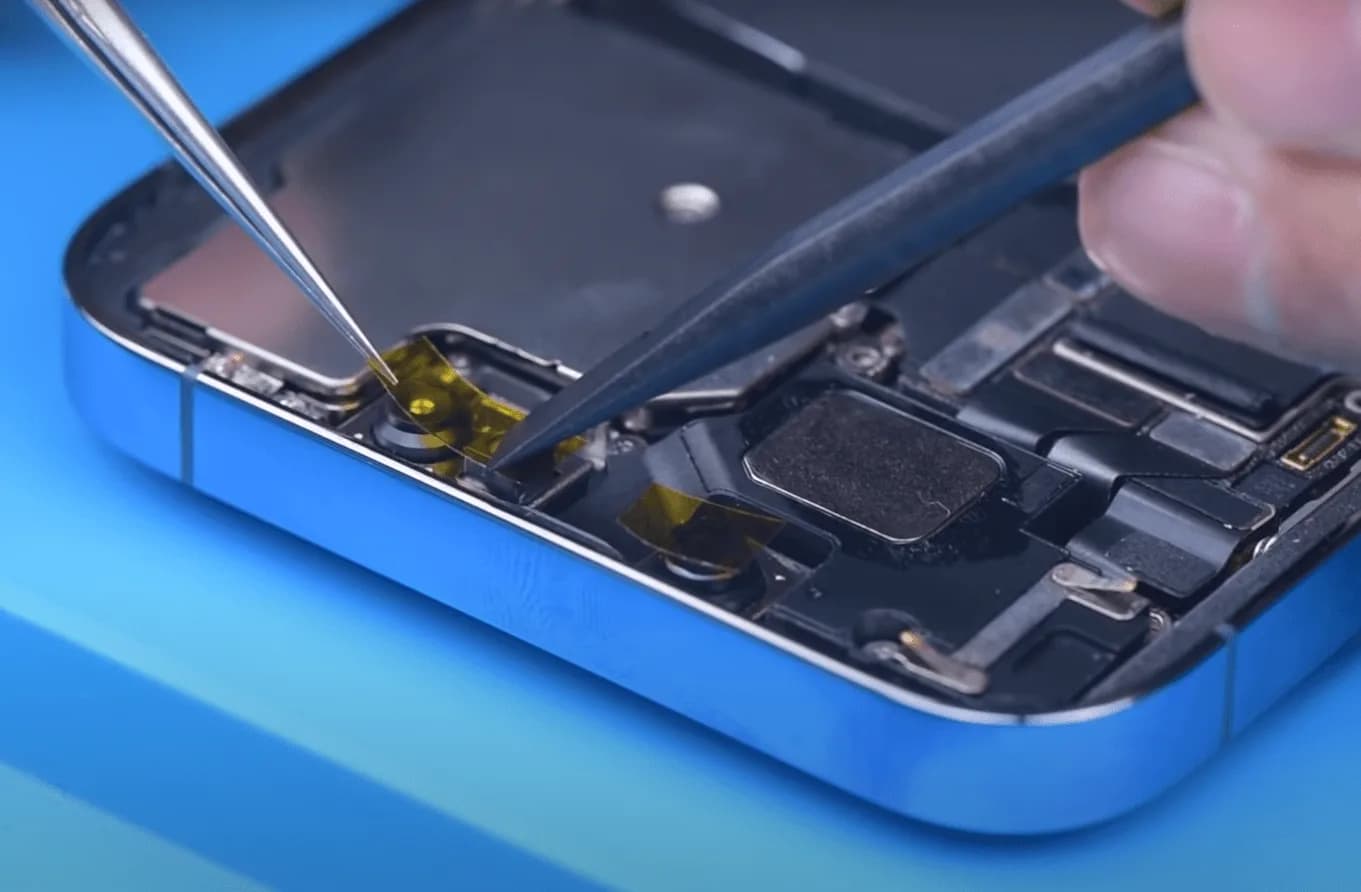

• Per prevenire danni, applicare adesivi protettivi sul modulo della fotocamera anteriore prima di procedere con la riparazione.

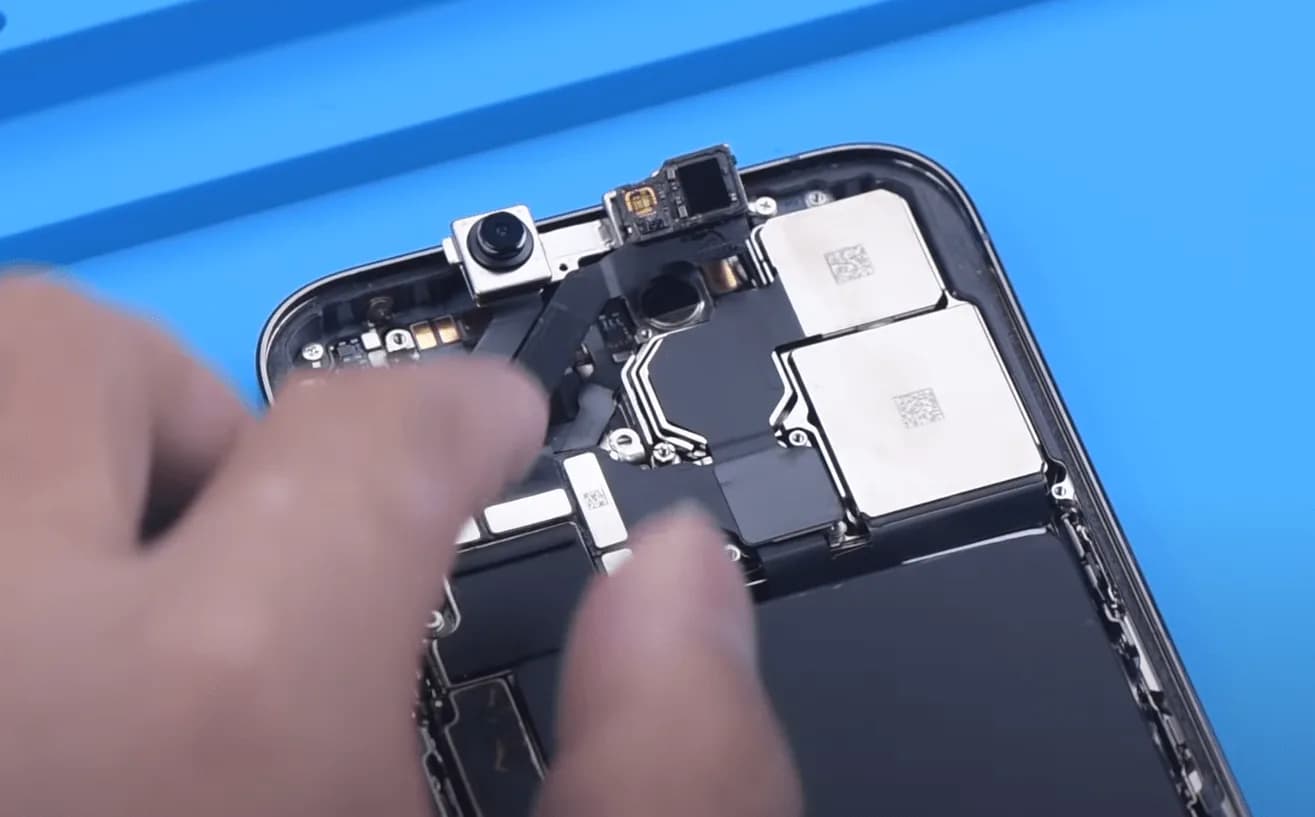

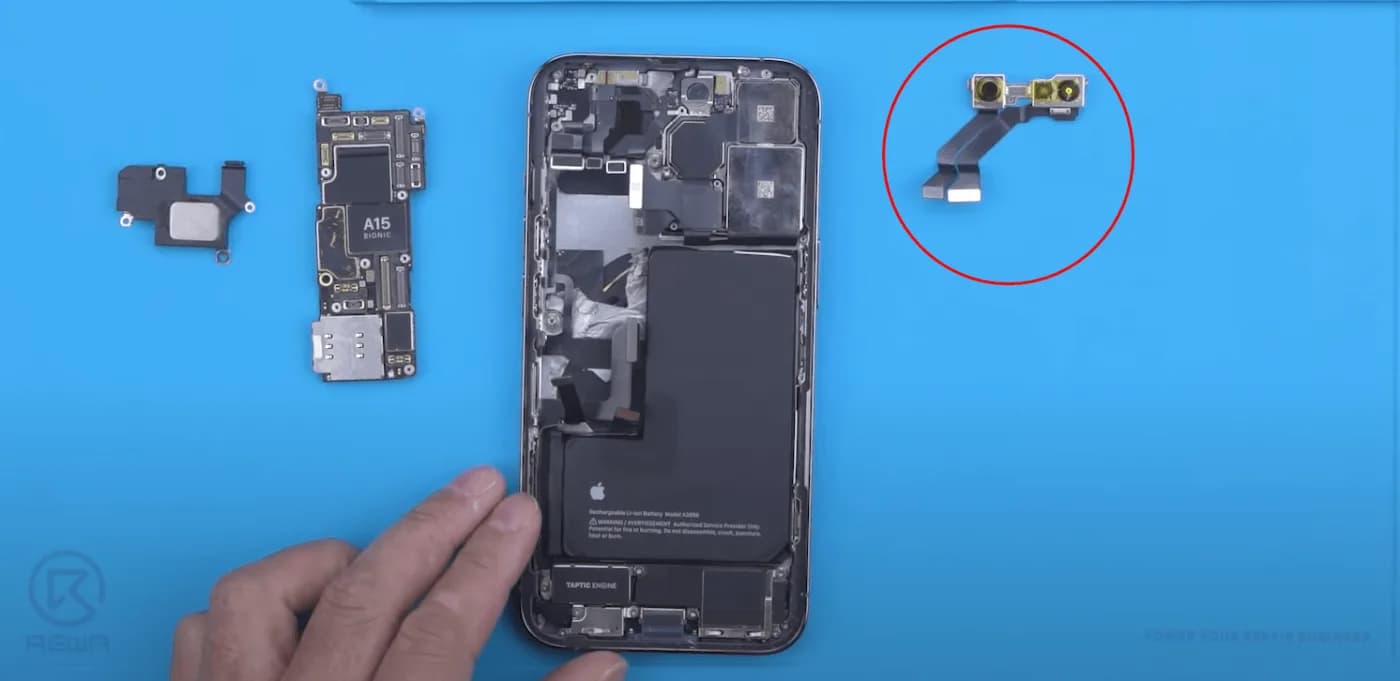

• Successivamente, rimuovi il modulo della fotocamera anteriore, della fotocamera a infrarossi e del proiettore di punti.

Backup dei dati

• Collega il modulo Face ID al programmatore e la fotocamera al computer.

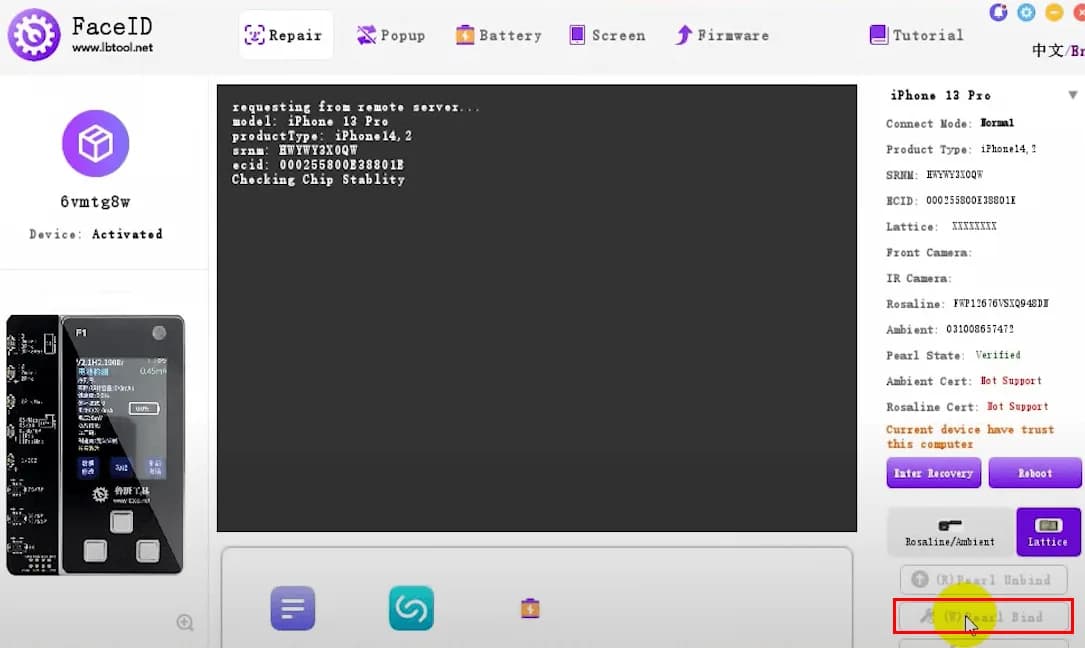

• Aprire il software Face ID specificato e fare clic sul pulsante “Pearl Unbind” per eseguire il backup dei dati necessari.

Quindi scollega il cavo flex dello schermo per rimuovere il display.

Per evitare potenziali danni, dovremmo anche applicare degli adesivi sul modulo della fotocamera anteriore prima della riparazione.

Successivamente, rimuovere il modulo della fotocamera anteriore, della fotocamera a infrarossi e del proiettore di punti.

Innanzitutto, colleghiamo il modulo Face ID al programmatore e la fotocamera al computer.

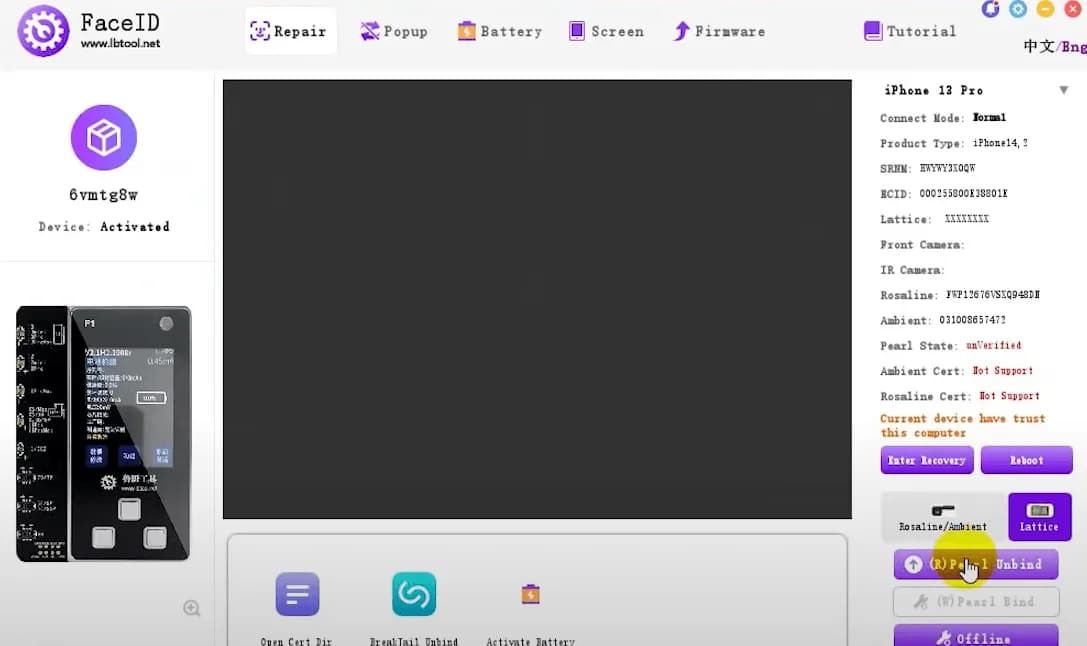

Quindi aprire il software Face ID specificato e fare clic sul pulsante “Pearl Unbind” per eseguire il backup dei dati.

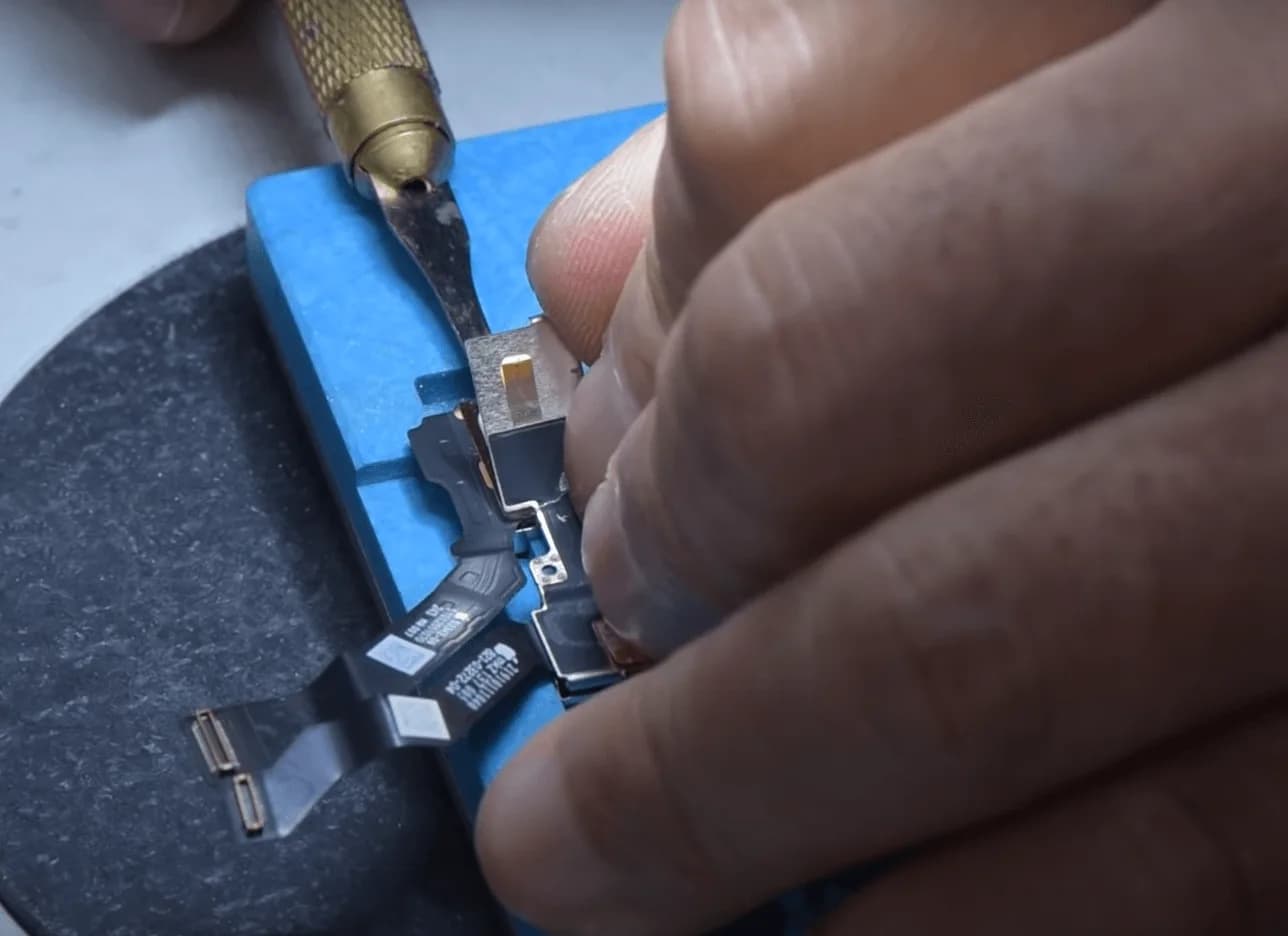

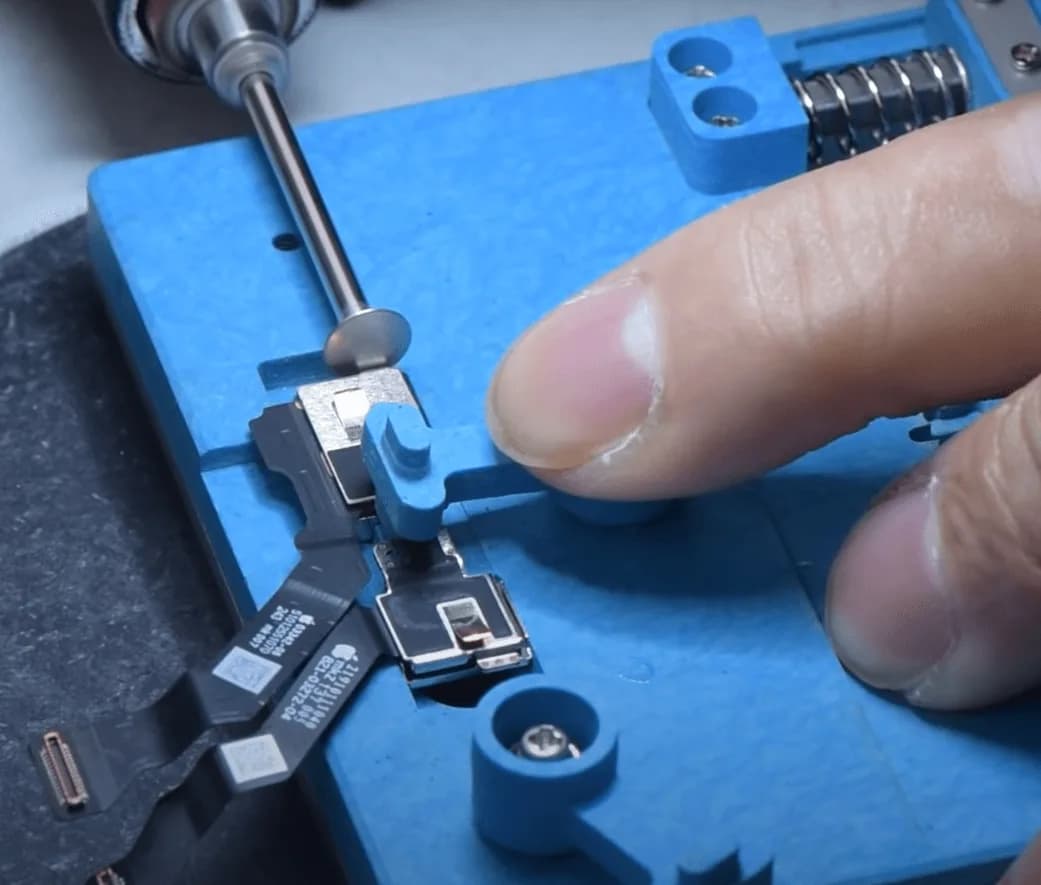

Dopo aver effettuato lo sblocco, fissare il modulo Face ID al supporto e rimuovere con attenzione la piastra metallica utilizzando la penna per levigatura.

Solleva la copertura di schermatura con un coltello da scultore

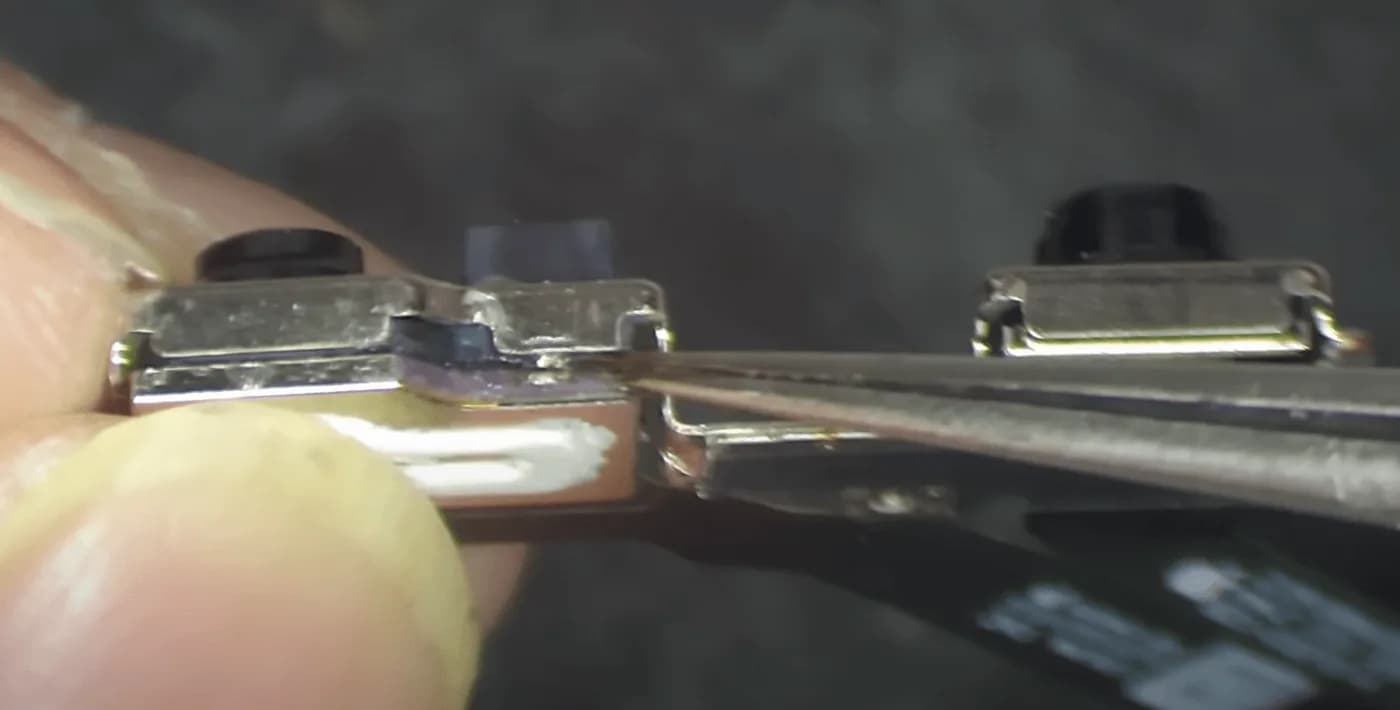

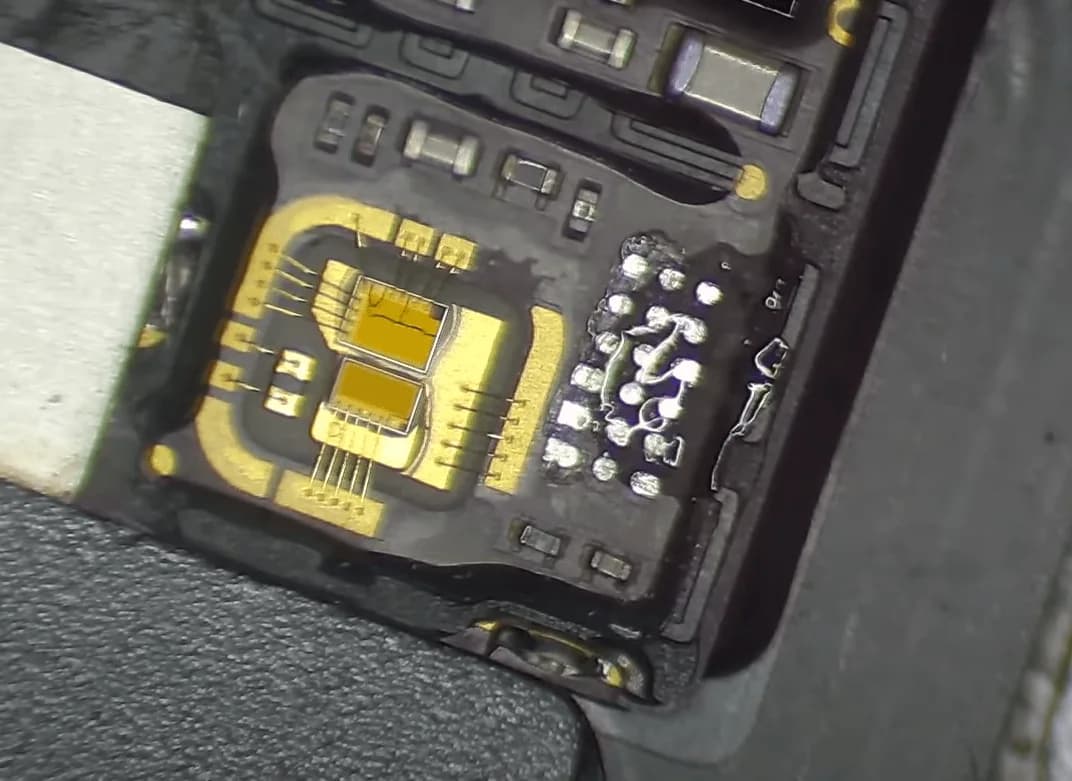

Quindi rimuovere il proiettore di punti con la pistola termica a 120℃, durante il riscaldamento fare leva con una lama per separare. Di seguito è mostrato come appare la scheda interna del proiettore di punti

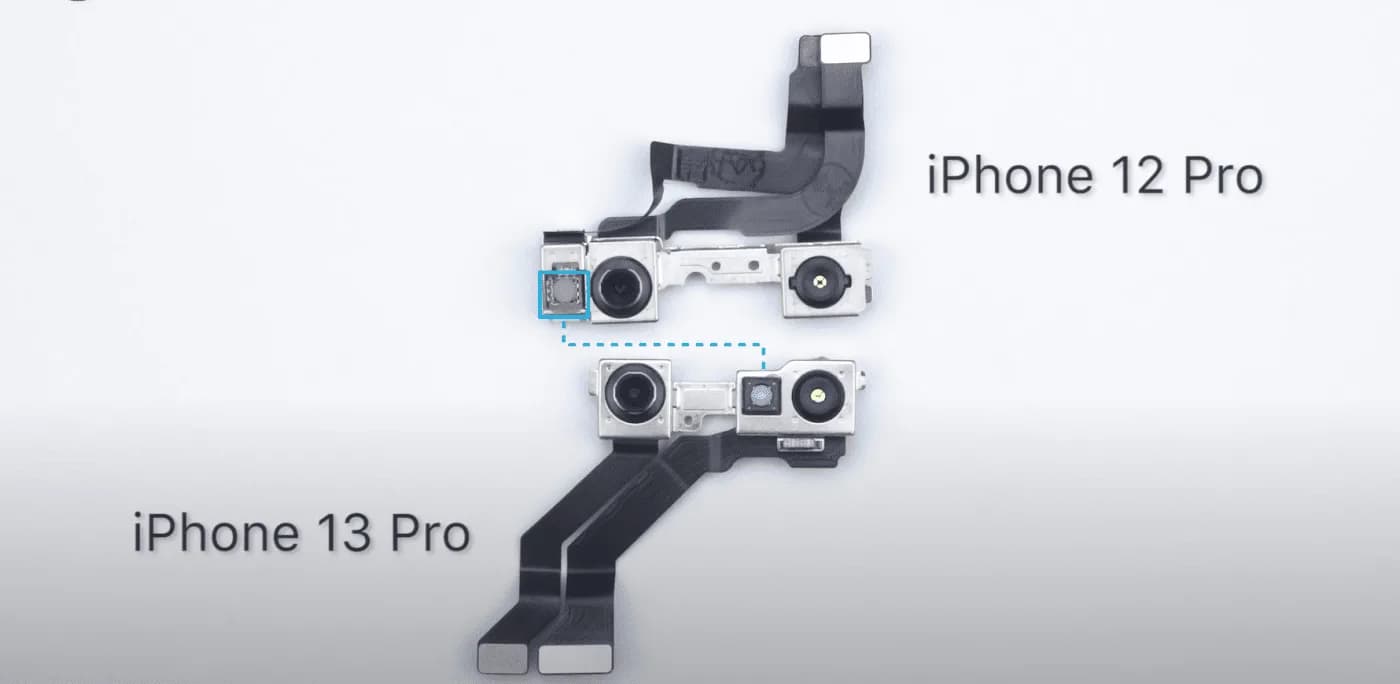

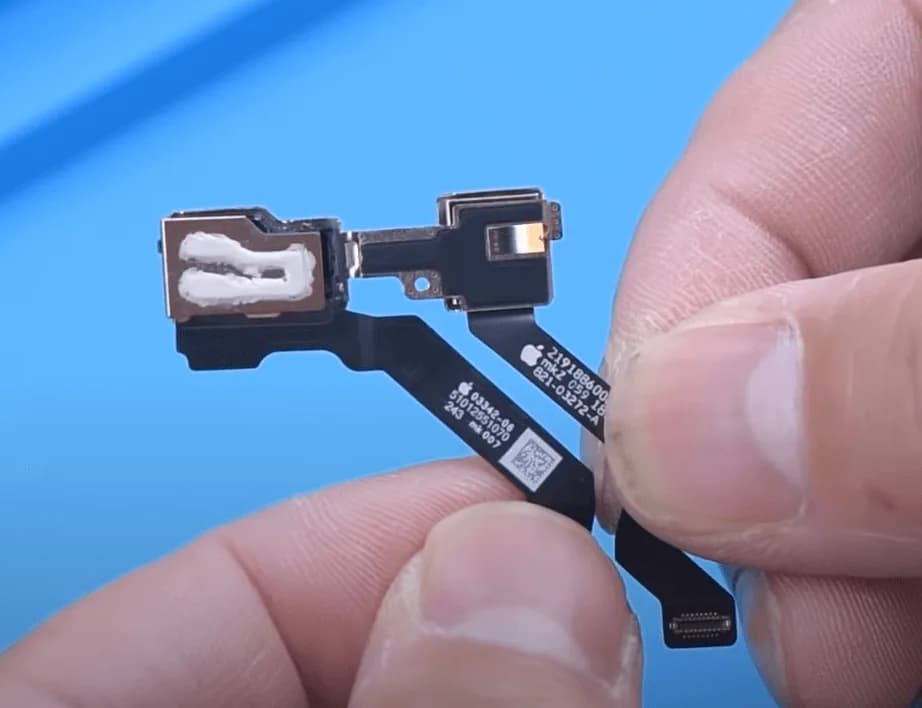

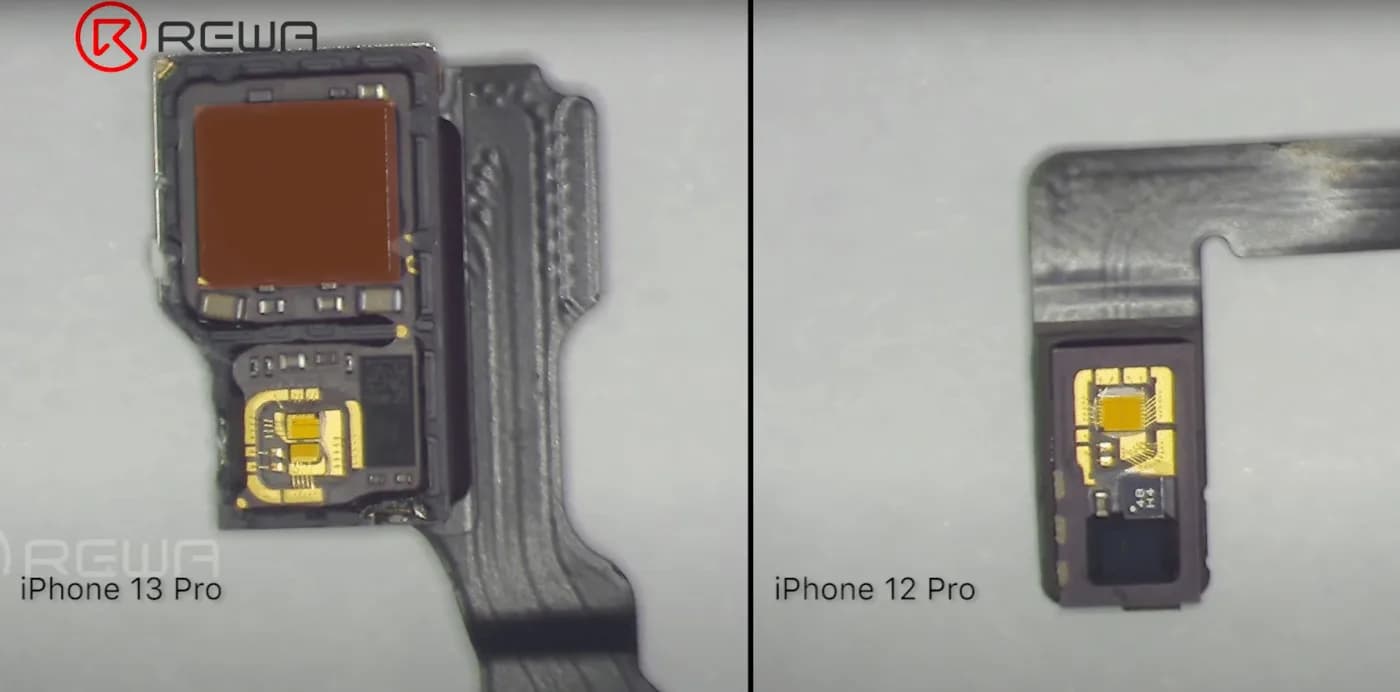

Confrontato con iPhone 12 Pro, ovviamente, il proiettore di punti di iPhone 13 Pro con illuminatore flood integrato.

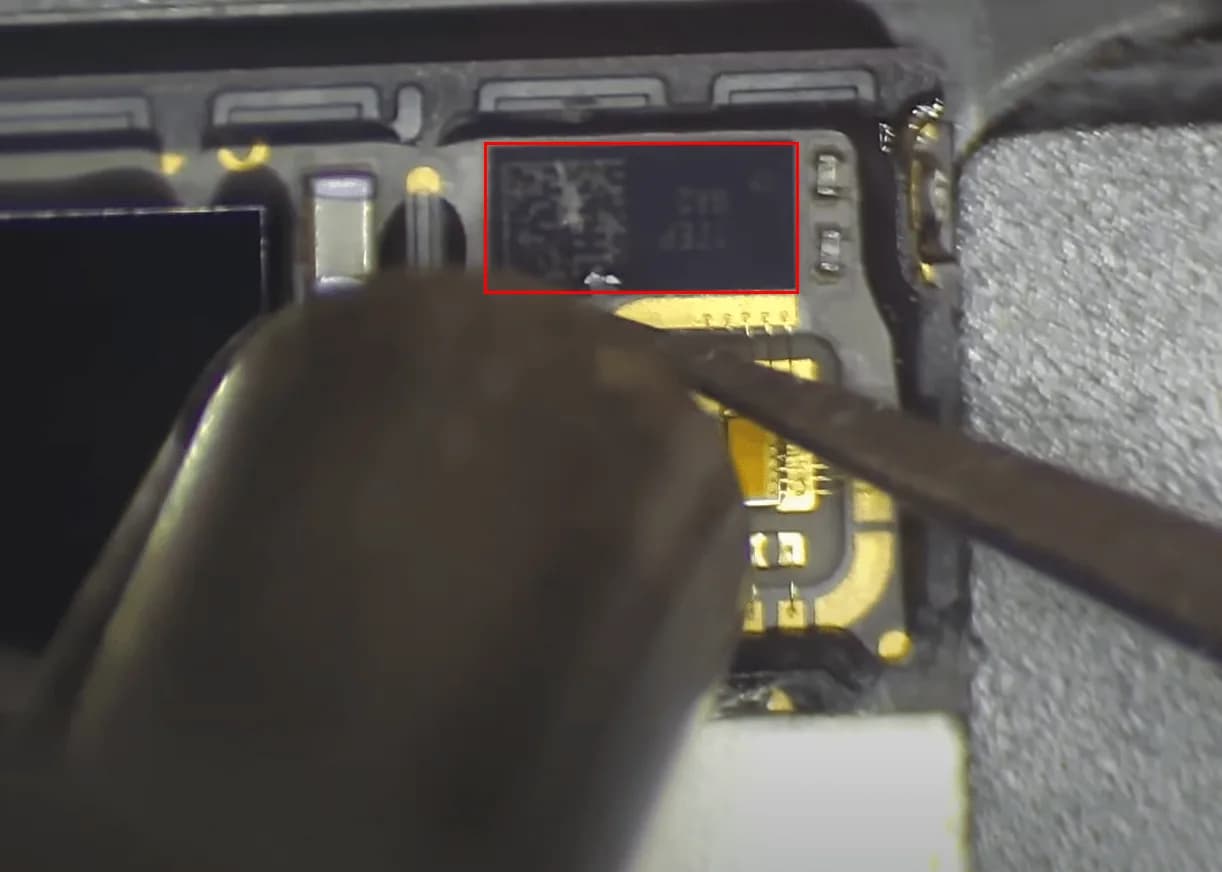

Quindi rimuoviamo il chip con la pistola ad aria calda a 330℃ con attenzione

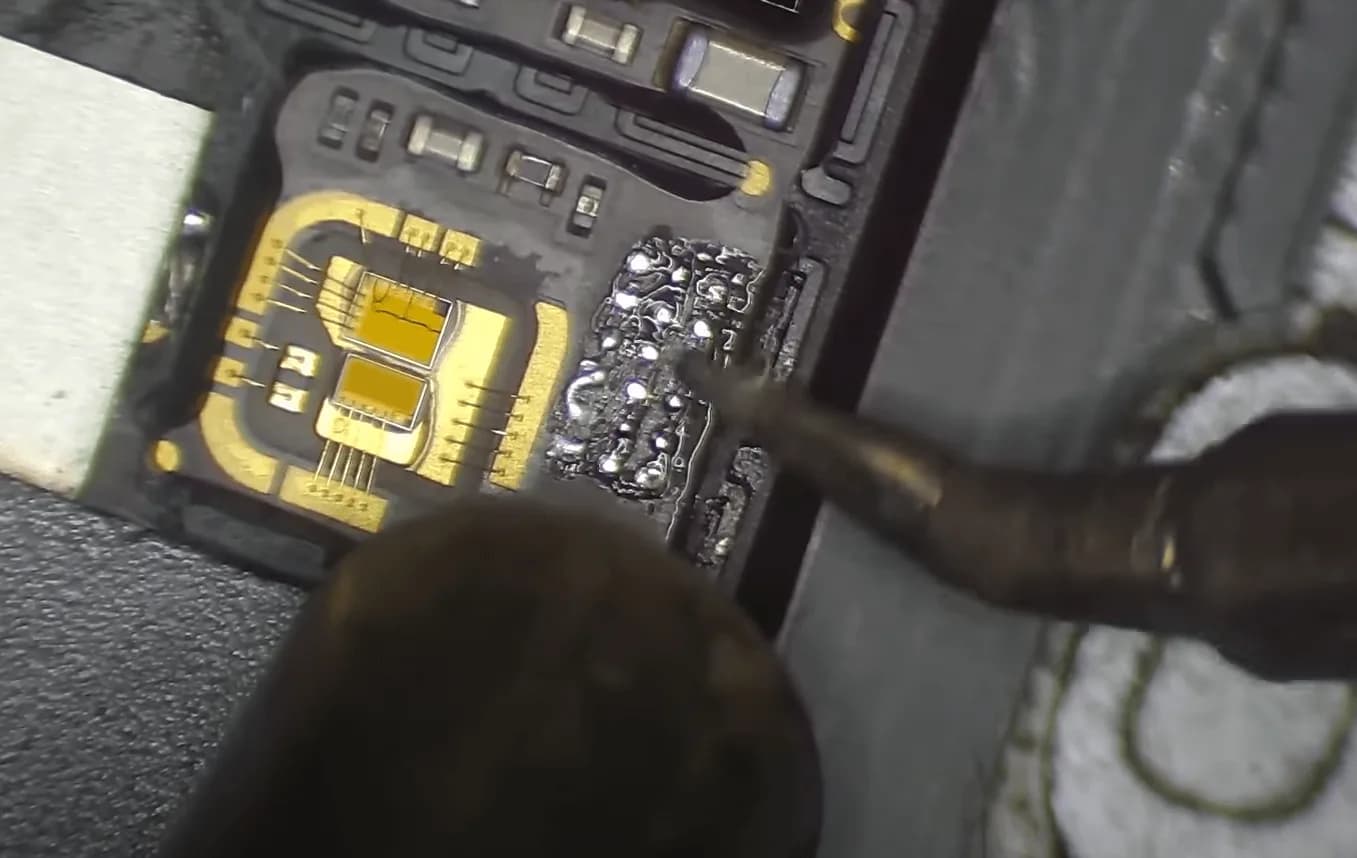

Quindi pulisci le piazzole di contatto sulla piccola scheda PCB con la pistola ad aria calda + saldatore a 360℃.

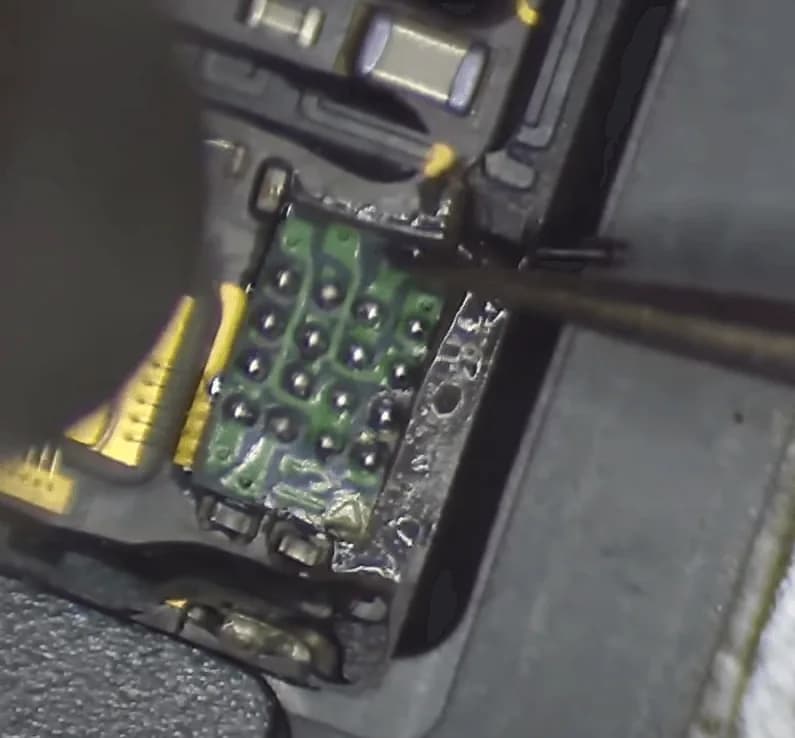

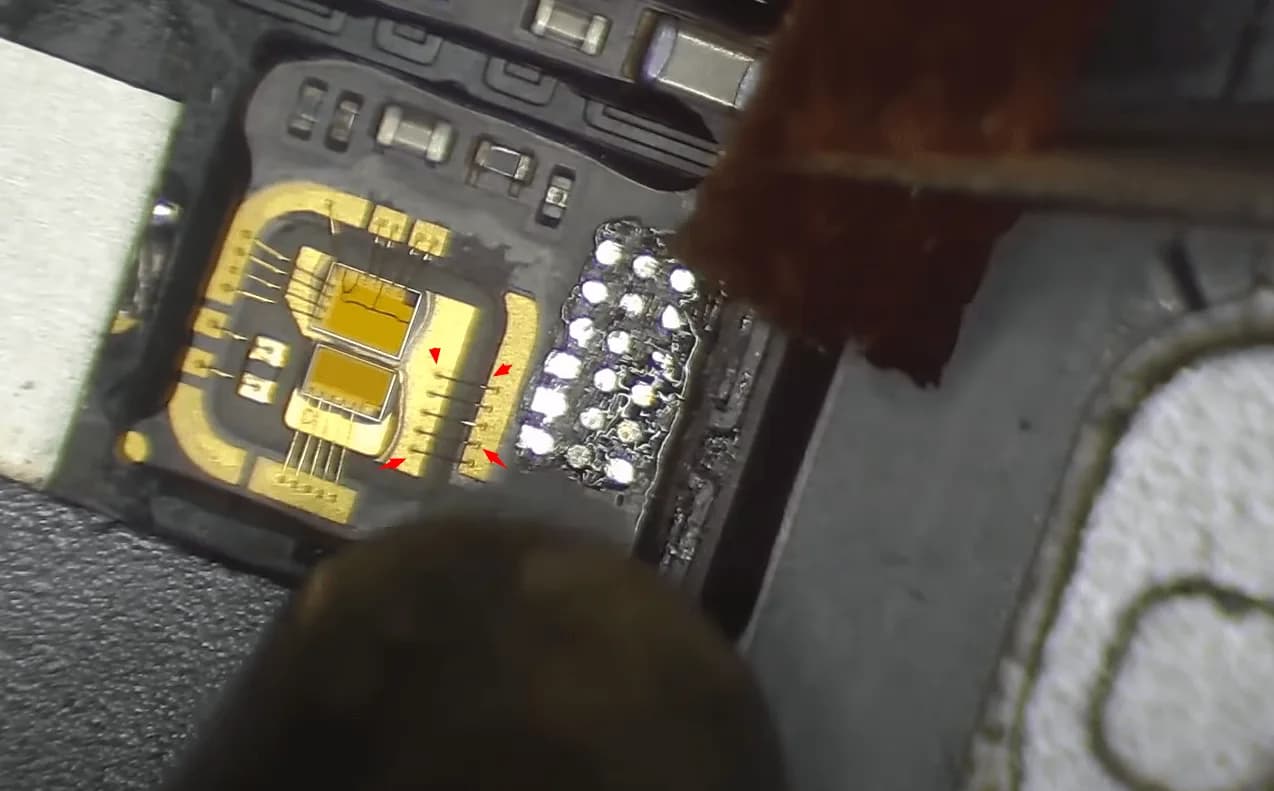

Continua a pulire i pad di contatto con la treccia per dissaldare finché i pad non sono puliti e piatti

Fare attenzione a non danneggiare il filo d'oro durante l'operazione

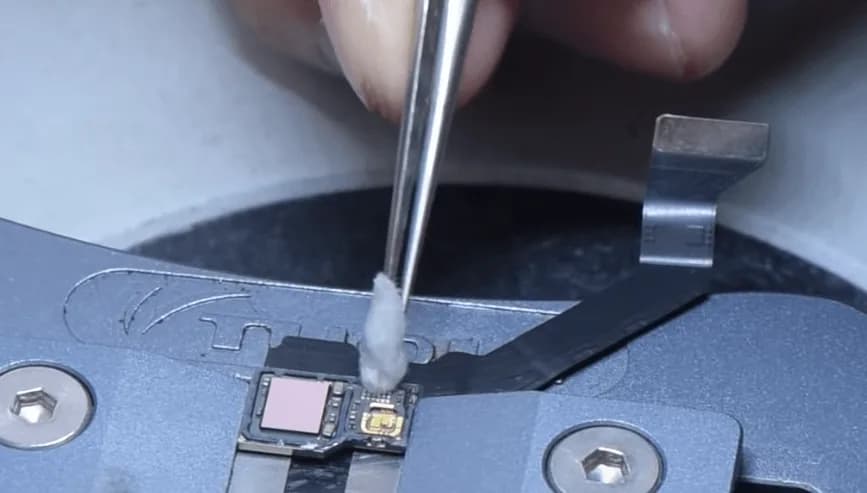

Pulisci nuovamente i pad con il detergente per PCB

Applicare un po' di pasta saldante sui pad di contatto

Allineare e saldare una piccola scheda PCB di trasferimento con la pistola ad aria calda a 330℃ (la quantità di pad del nuovo chip è inferiore, quindi dobbiamo prima saldare una scheda PCB di trasferimento).

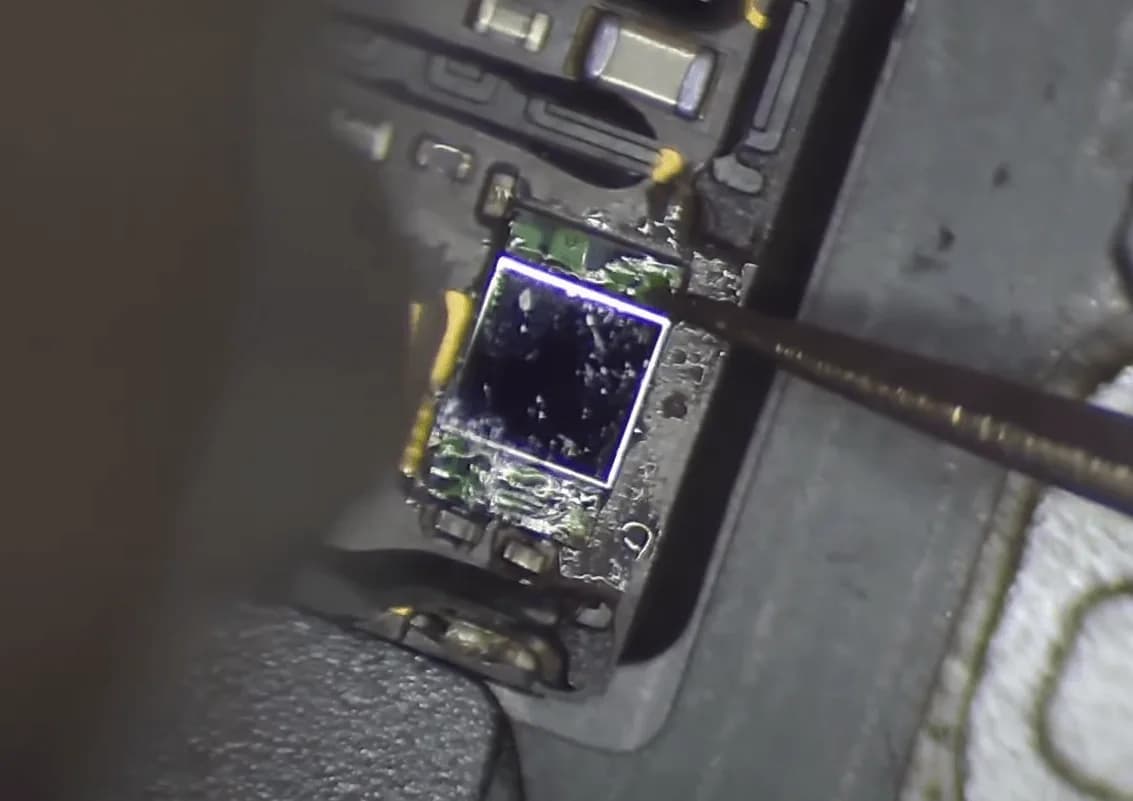

Quindi prima appiattisci i pad di collegamento sulla piccola scheda con la treccia dissaldante, poi allinea e posiziona il nuovo IC.

Riscaldare con la pistola ad aria calda per saldarlo sulla superficie del piccolo circuito stampato, la temperatura di riscaldamento è anche di circa 330℃.

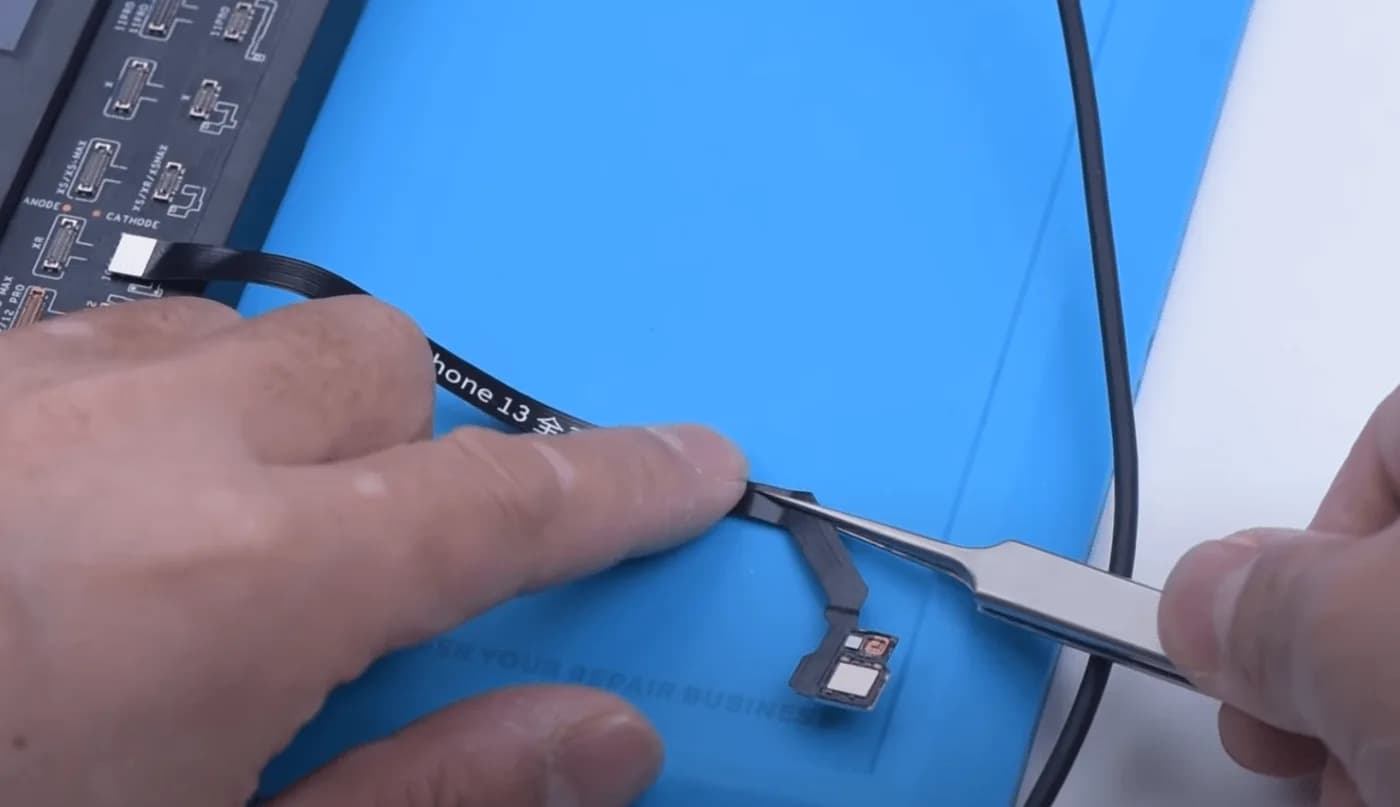

Successivamente, collega il cavo con il programmatore Pearl per scrivere i dati premendo il pulsante “Pearl bind” sul software.

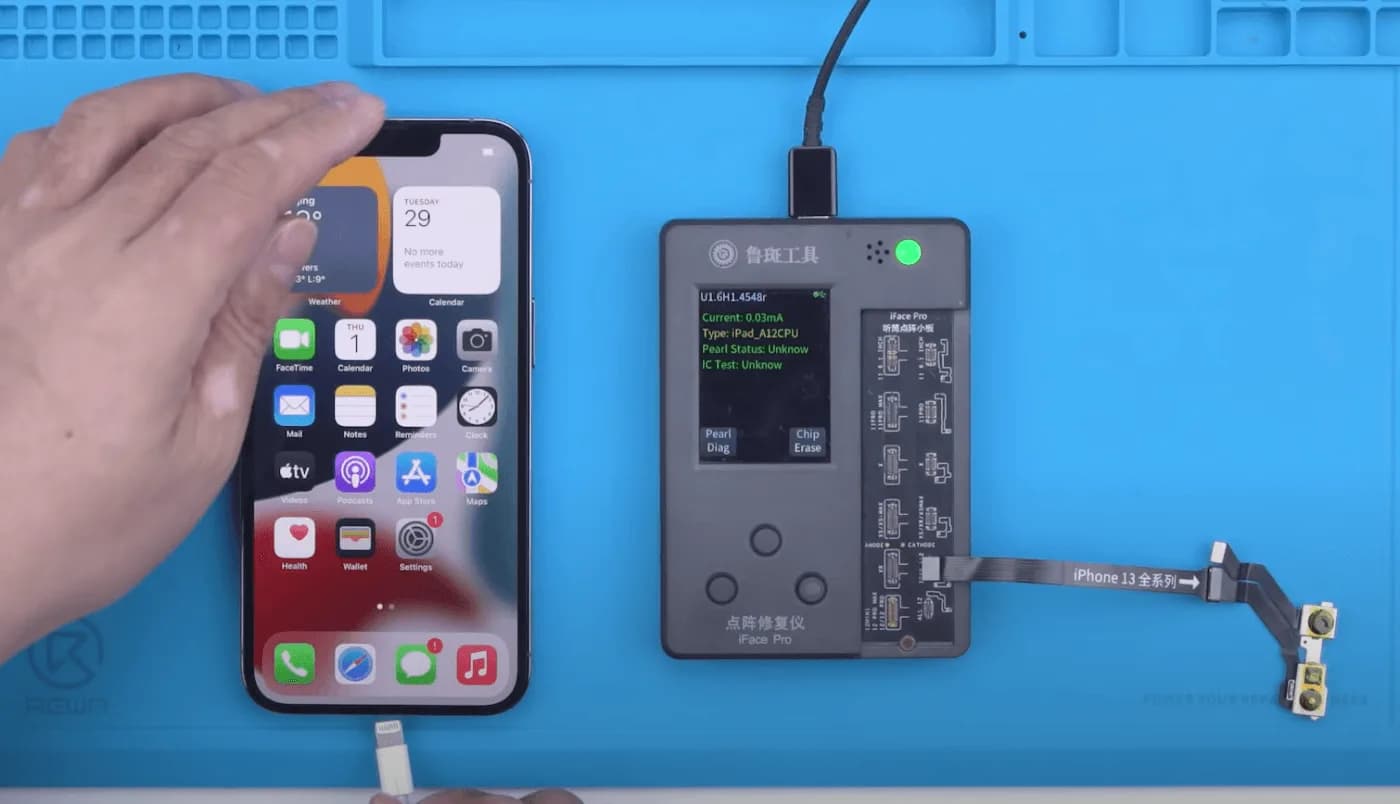

Successivamente, installiamo il cavo flessibile sul telefono per il test

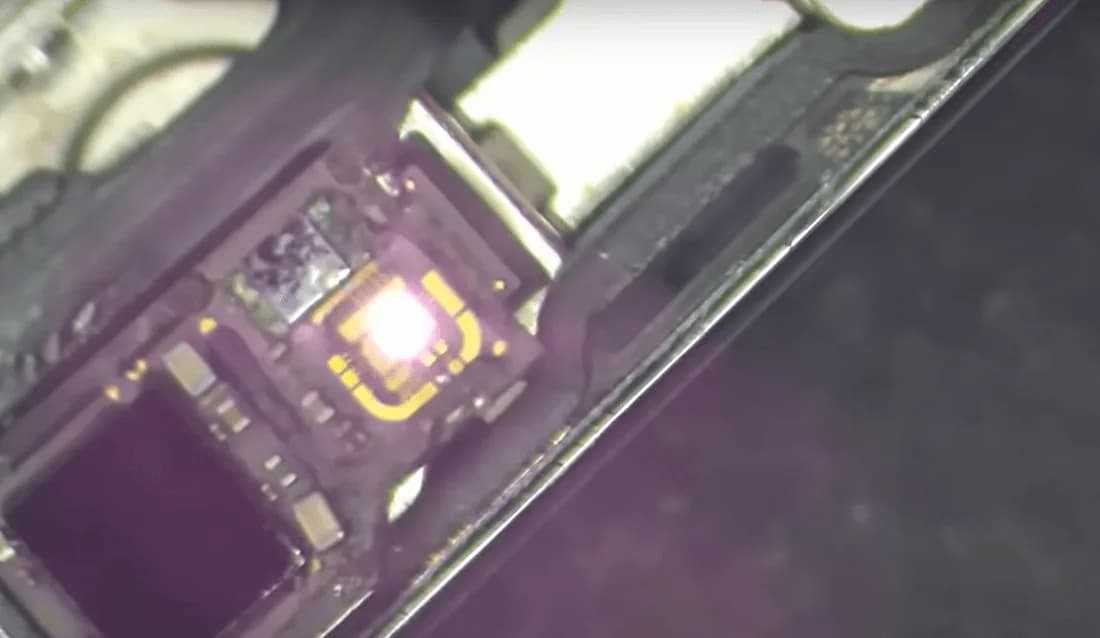

Il flood illuminator funziona bene

Ok, il test è OK. Allora procediamo all'assemblaggio del modulo della fotocamera anteriore

Dopo l'allineamento, applicare della colla adesiva specializzata

Una volta che l'adesivo si è indurito, installare il modulo della fotocamera anteriore e collegare lo schermo e la batteria per effettuare il test.

Test finale:

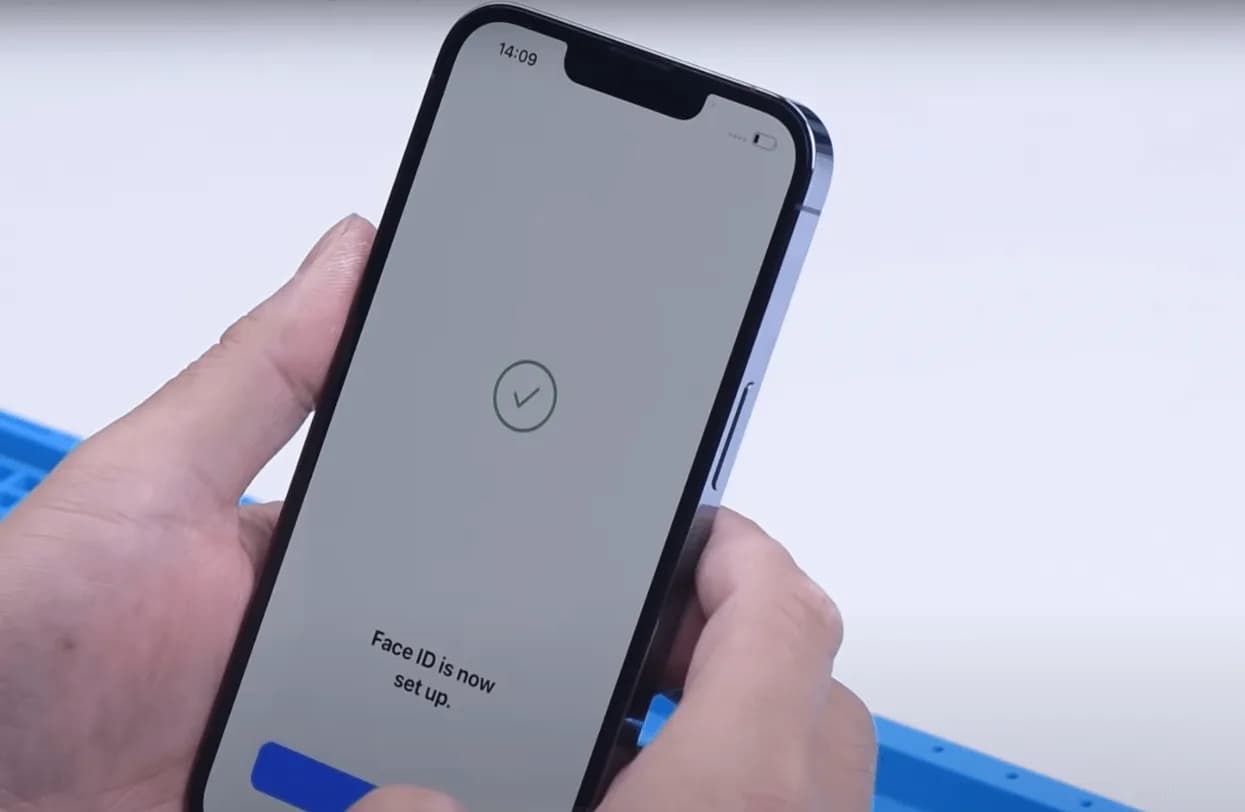

Accendi l'iPhone e configura il Face ID. Se la configurazione va a buon fine, la riparazione del Face ID è completata e la funzione dovrebbe funzionare perfettamente.

Suggerimenti

L'integrazione dell'illuminatore a diffusione con il proiettore di punti nell'iPhone 13 Pro non solo riduce le dimensioni della tacca ma complica anche le riparazioni del Face ID. Rispetto ai metodi precedenti che prevedevano la sostituzione del cavo flessibile e il trasferimento del modulo, questo nuovo approccio richiede maggiore precisione e abilità. Il processo di riparazione è più impegnativo e sottolinea l'importanza di un'eccellente manualità e attenzione ai dettagli.
