ITSe avete uno spirito avventuroso e amate portare i vostri gadget in escursioni emozionanti, forse conoscete bene il momento di sconforto in cui il vostro amato dispositivo fa un capitombolo. È il caso di un OnePlus 8T che ha incontrato il suo destino durante un'aspra scalata in montagna. Nonostante la resistenza iniziale, il telefono ha presto ceduto alle ferite, lasciando il proprietario con un dispositivo che si rifiutava di accendersi. In questo blog, analizzeremo i passaggi effettuati per diagnosticare e riparare questo OnePlus 8T danneggiato da una caduta.
Dettagli telefonici

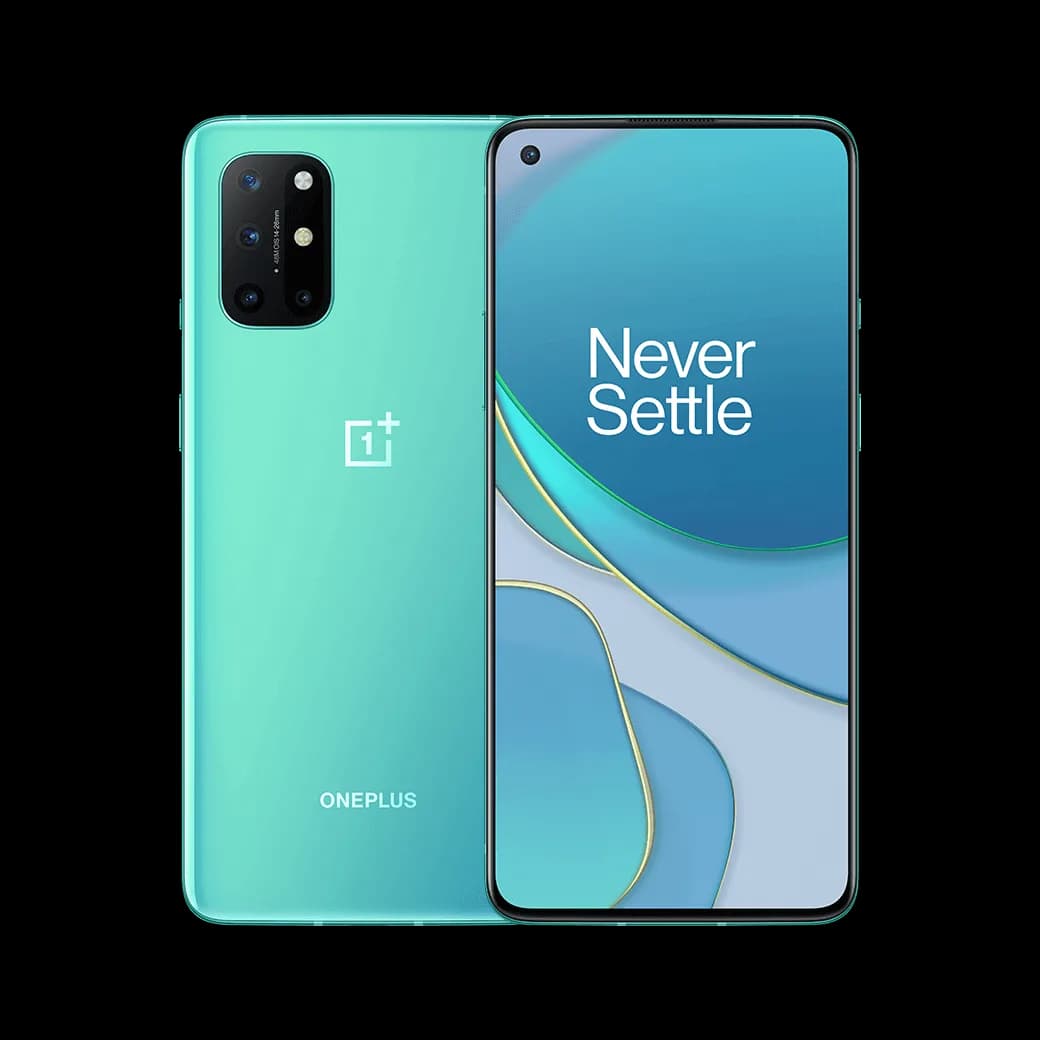

Modello: OnePlus 8T
Annunciato: 2020, 14 ottobre
Fenomeno dei difetti

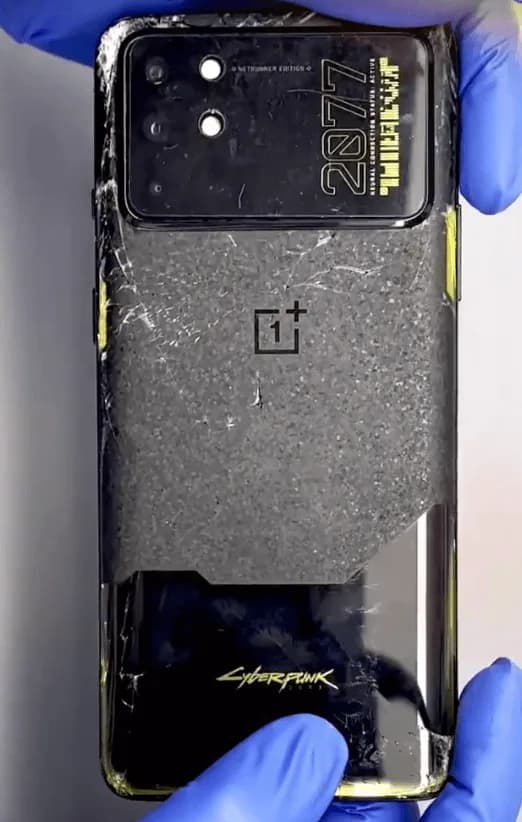

Il telefono è stato danneggiato da una caduta durante la scalata di una montagna. Il coperchio posteriore era leggermente deformato e la lente di vetro si era incrinata all'angolo. Inizialmente il telefono funzionava ancora, ma due giorni dopo lo schermo si è oscurato spesso e alla fine non è stato possibile accenderlo.
Processo di risoluzione dei problemi
Ispezione iniziale:

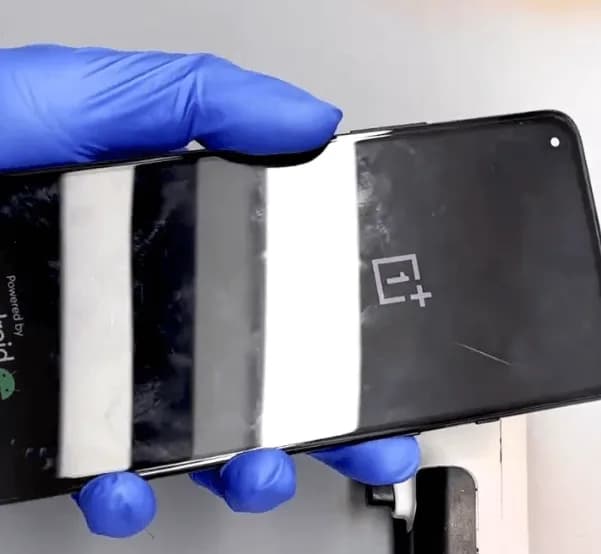

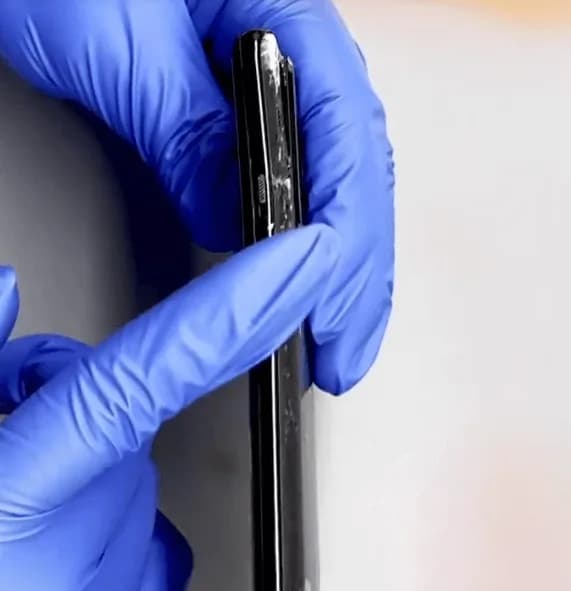

- Il vetro posteriore è incrinato e leggermente deformato, ma lo schermo è intatto.

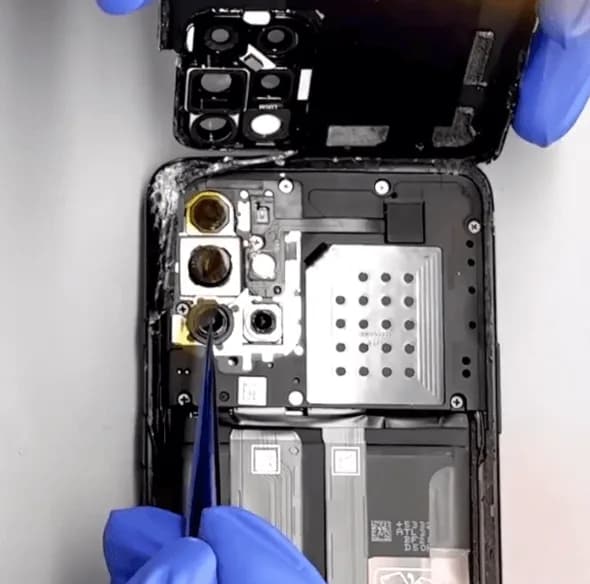

- Smontare il telefono riscaldando il coperchio posteriore a 100℃ per 2 minuti per ammorbidire l'adesivo, quindi separare il coperchio posteriore. Proteggere le fotocamere posteriori con adesivi.

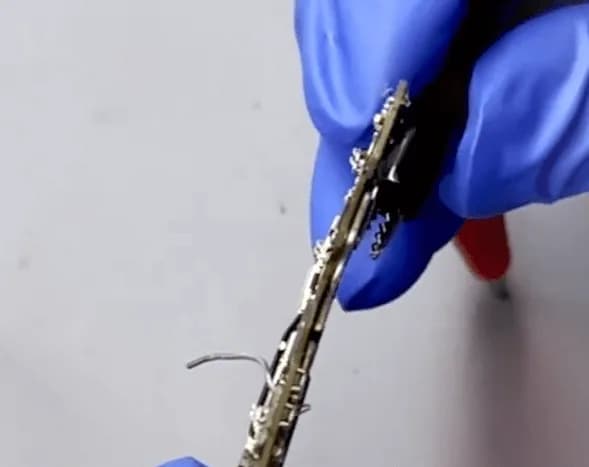

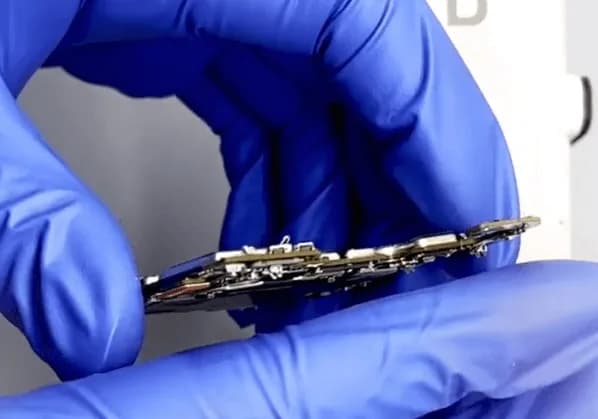

- Rimuovere la scheda madre e ispezionarla. La scheda madre è leggermente deformata ma non presenta tracce di riparazioni precedenti.
Controlli di base:
- Misurare il valore del diodo sull'alimentazione principale, verificando che non vi sia un cortocircuito.

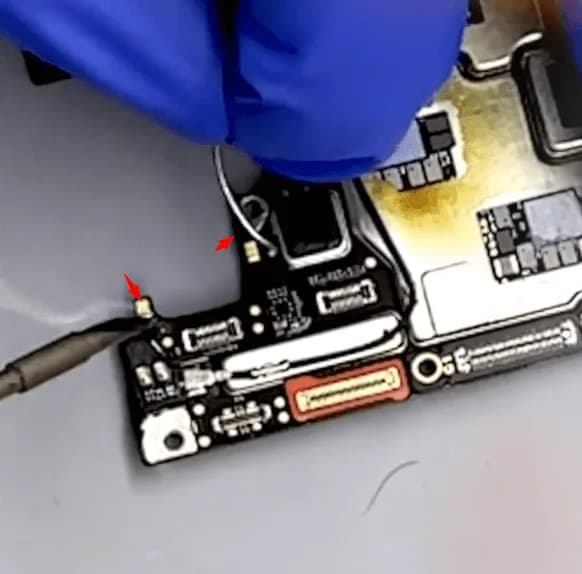

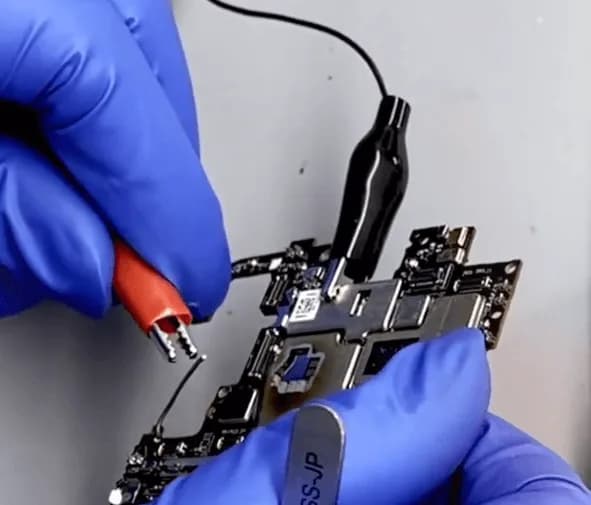

- Saldare un filo di prova sulla scheda madre per il collegamento a un alimentatore CC, in modo da facilitare l'applicazione della tensione e il test.
Test dell'alimentazione CC:
- Collegare la scheda madre all'alimentazione CC. Non ci sono perdite di corrente.

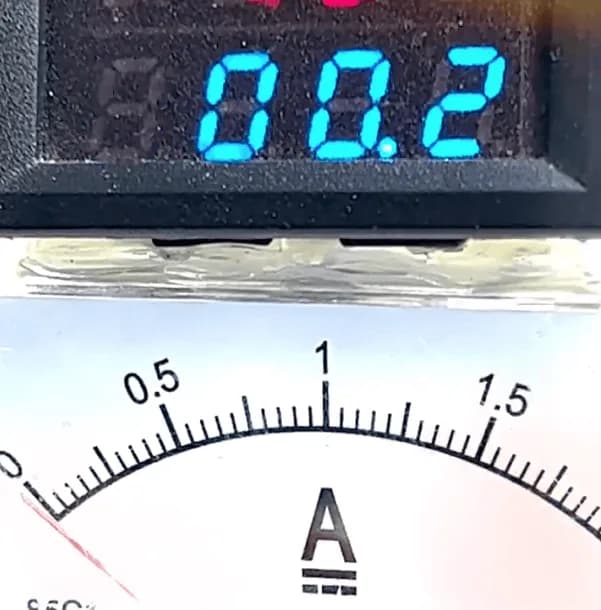

- Premere il pulsante di accensione per attivare il processo di avvio. La corrente rimane fissa a un valore molto basso e il telefono non può avviarsi.
Diagnosticare il problema:
- In base ai sintomi, il problema è probabilmente dovuto a un cattivo collegamento dell'induttore o a un circuito integrato di alimentazione danneggiato.

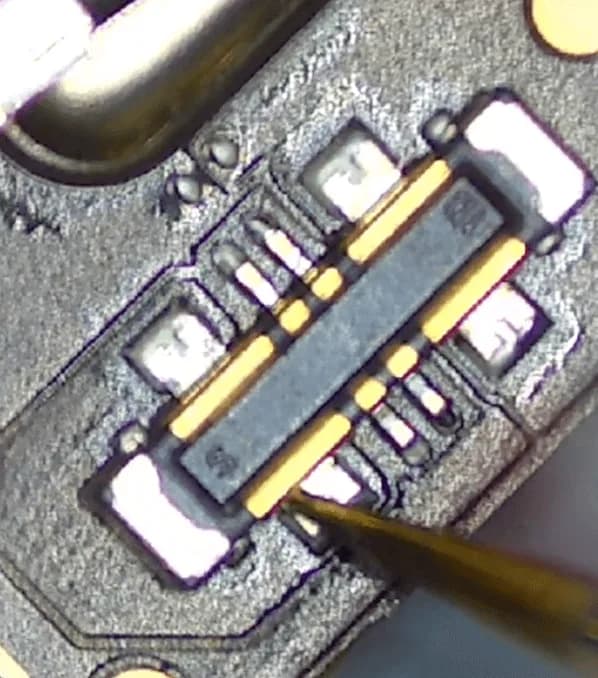

- Esaminando al microscopio, non si riscontra alcuna pseudosaldatura evidente dell'induttore. L'attenzione si sposta sul circuito integrato di potenza.
Sostituzione del circuito integrato di alimentazione:

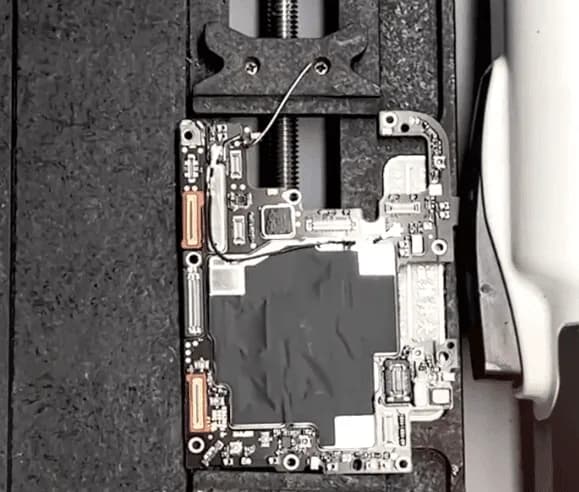

- Fissare la scheda madre su un supporto per PCB e rimuovere l'adesivo protettivo intorno al chip di alimentazione.

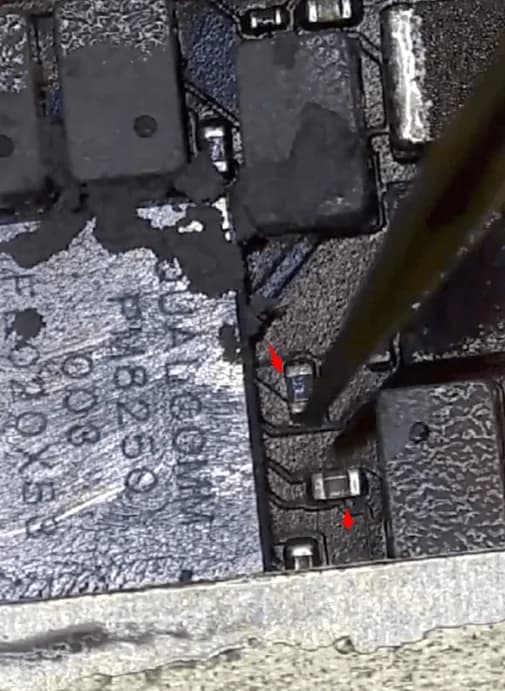

- Misurare i valori dei diodi delle resistenze intorno al circuito integrato di potenza. Sono normali, ma questo non esclude un danno al circuito integrato di potenza.

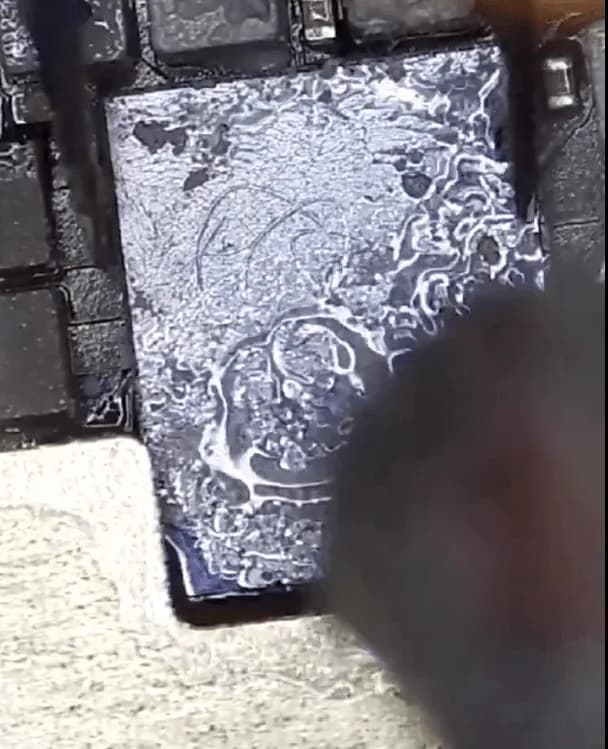

- Applicare il flussante per pasta saldante sul chip, quindi utilizzare una pistola ad aria calda per rimuoverlo.

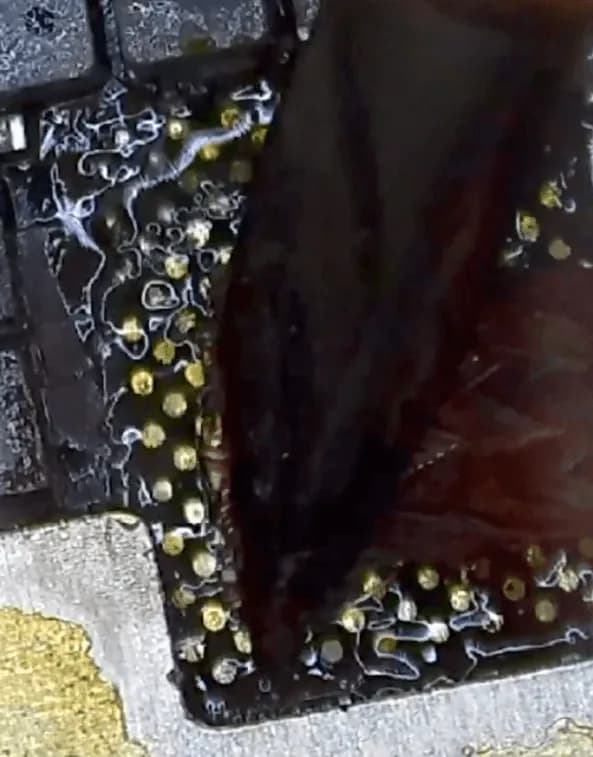

- Pulire le piazzole di incollaggio con un saldatore e uno stoppino per saldatura, quindi pulire con un detergente per circuiti stampati.

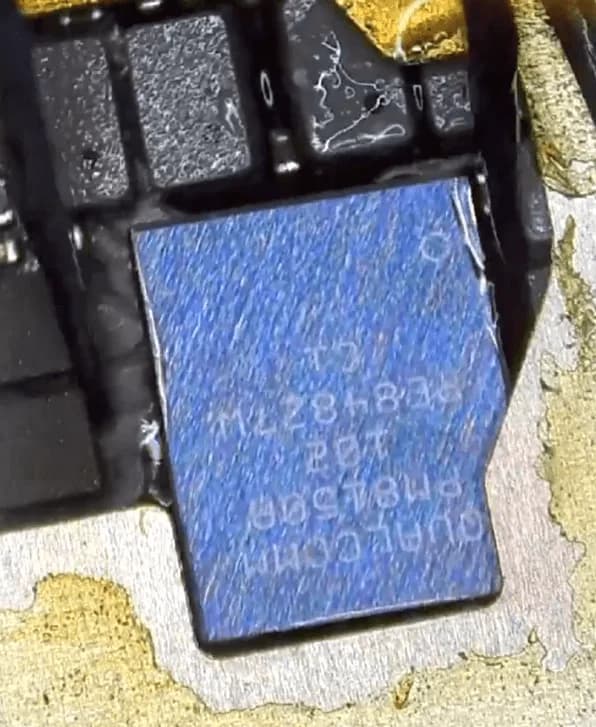

- Allineare un nuovo chip IC di potenza e saldarlo in posizione.
Collaudo e montaggio:

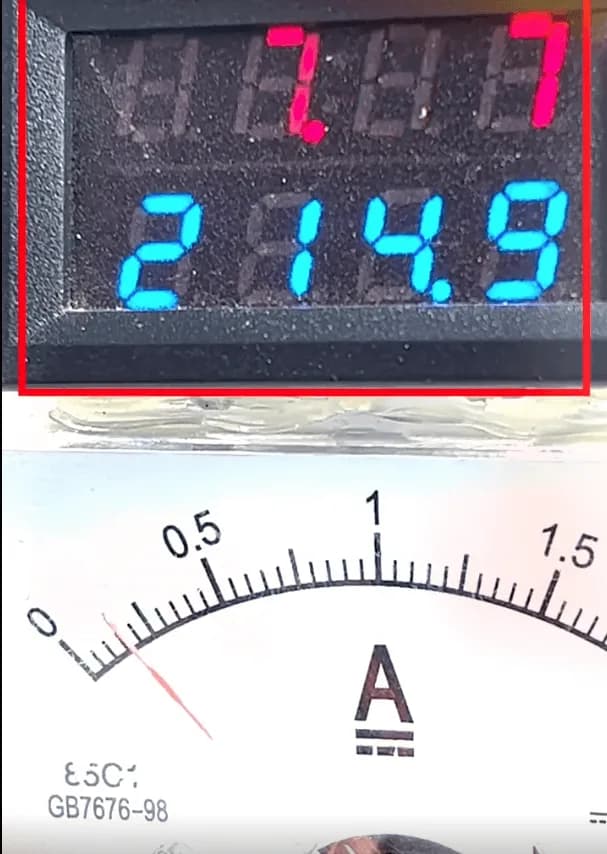

- Dopo aver sostituito il circuito integrato di alimentazione, collegare la scheda madre alla macchina di alimentazione CC. La corrente di avvio è ora normale.
- Rimuovere il filo di prova dalla scheda madre, riassemblare il telefono e testare tutte le funzioni.
- Può essere acceso normalmente e tutte le funzioni funzionano.
Sintesi:
L'impossibilità di avviare il telefono è stata risolta sostituendo il PMIC (Power Management IC). Dopo la sostituzione, il telefono si è acceso normalmente e tutte le funzioni sono state testate e trovate correttamente funzionanti.
