ITGli appassionati di gioco spesso si affidano ai loro dispositivi per avere un'esperienza ininterrotta, ma cosa succede quando il vostro OPPO Find X3 Pro visualizza inaspettatamente una schermata nera a metà gioco? Questo scenario frustrante può segnalare un problema serio e per un utente ha portato a una diagnosi di pseudo-saldatura della CPU e alla raccomandazione di sostituire la scheda madre. Con i dati importanti in gioco, si è deciso di rivolgersi a servizi di riparazione piuttosto che optare per costose sostituzioni. In questo post esploreremo le cause più comuni dei guasti allo schermo di Oppo Find X3 Pro e la risoluzione dei problemi.
Dettagli telefonici

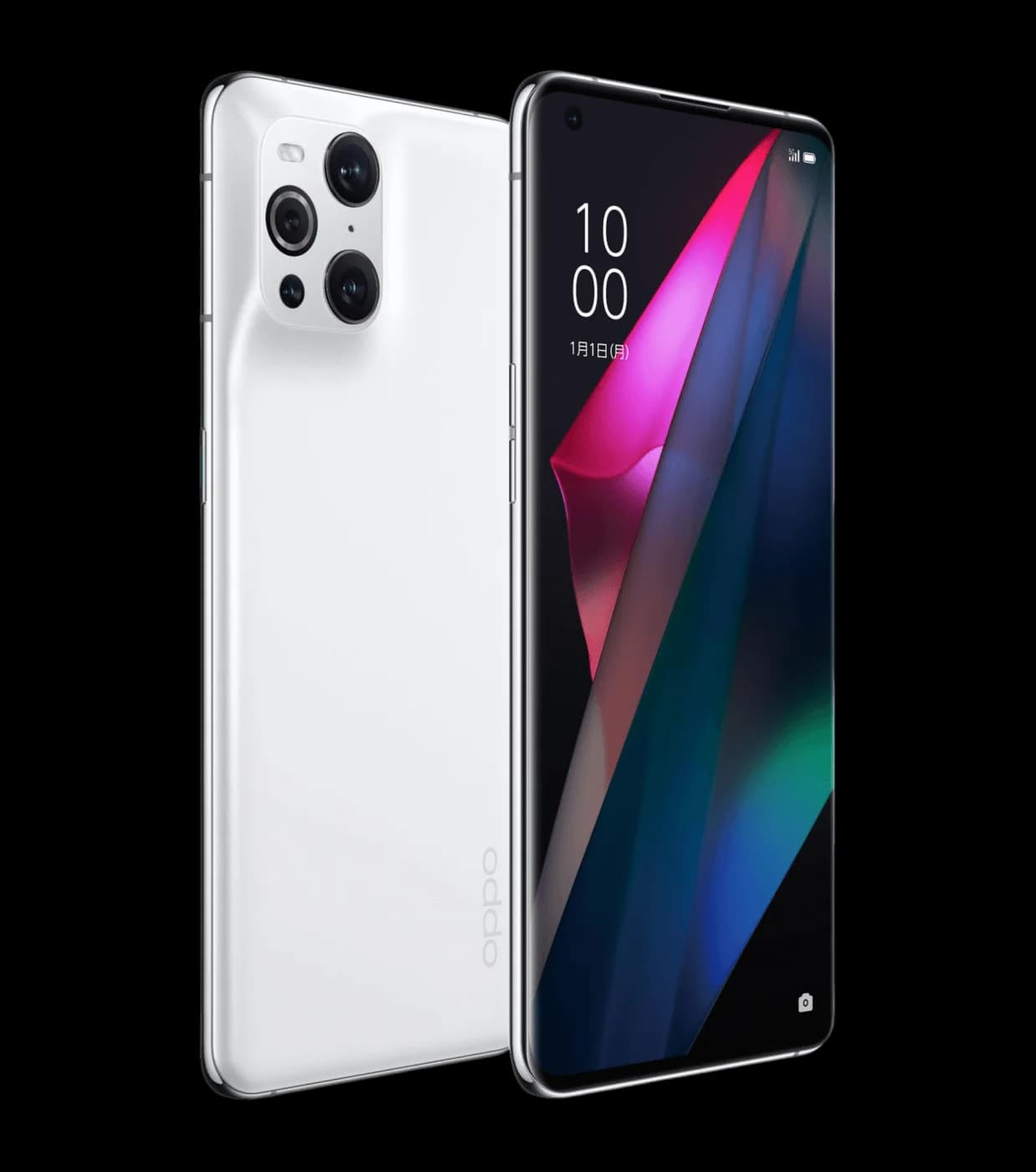

Modello: Oppo Find X3 Pro
Annunciato: 2021, 11 marzo
Fenomeno dei difetti
Lo schermo del telefono è diventato nero mentre giocavo e ora non si accende più. L'ho mandato al centro di riparazione ufficiale e hanno diagnosticato un problema di pseudo-saldatura della CPU. Fortunatamente il telefono è ancora in garanzia e quindi possono sostituire la scheda madre con una nuova. Tuttavia, sul telefono sono memorizzate cose importanti, quindi sto valutando attentamente se inviarlo al loro centro di riparazione per una riparazione.
Processo di risoluzione dei problemi
Smontaggio e ispezione:

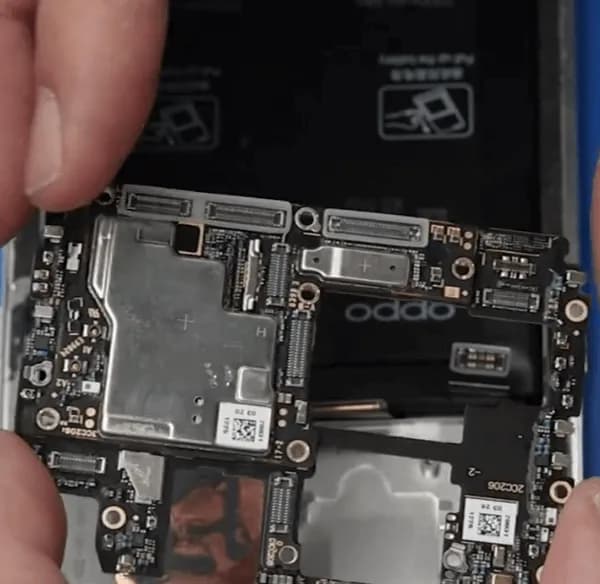

- Smontate il telefono e ispezionate attentamente i componenti interni alla ricerca di eventuali segni di danni causati da acqua o cadute. Non ne sono stati trovati.
- Il problema è probabilmente dovuto alla pseudo-saldatura della CPU, come inizialmente diagnosticato dal centro di riparazione ufficiale.
Controlli iniziali:

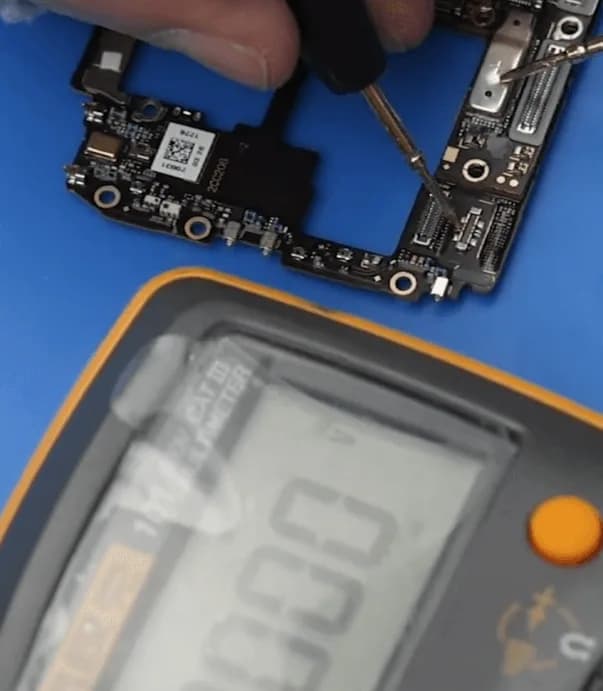

- Assicurarsi che non vi sia un cortocircuito sul lato positivo dell'alimentazione.

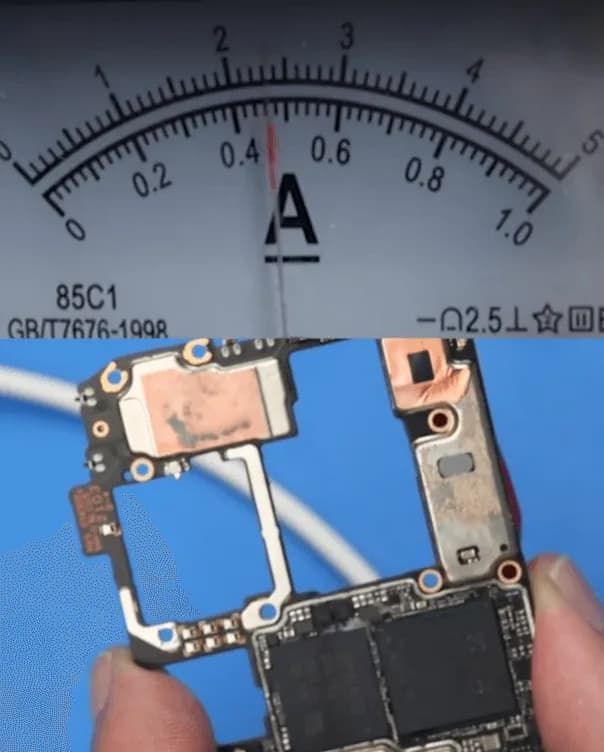

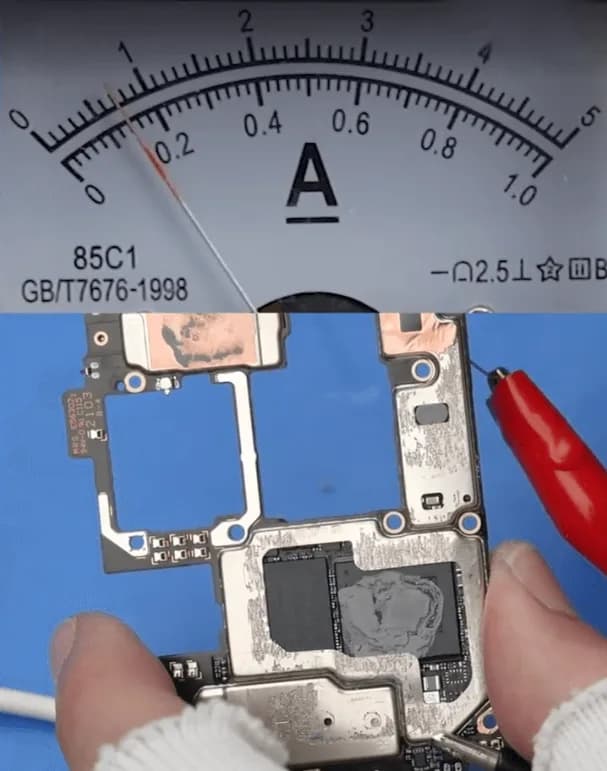

- Collegare il telefono a un Alimentazione in c.c. e attivare il processo di avvio. La corrente di avvio è fissa a 100 mA, il che indica un problema con la CPU.
Nota: Questo tipo di correzione a 100 mA indica che i difetti sono probabilmente causati dalla CPU. Il Find X3 Pro con CPU Snapdragon 888 si surriscalda molto e causa saldature scadenti. È un problema comune anche ai telefoni Android.
Risaldare la CPU:
- Fissare la scheda madre su un supporto per PCB.

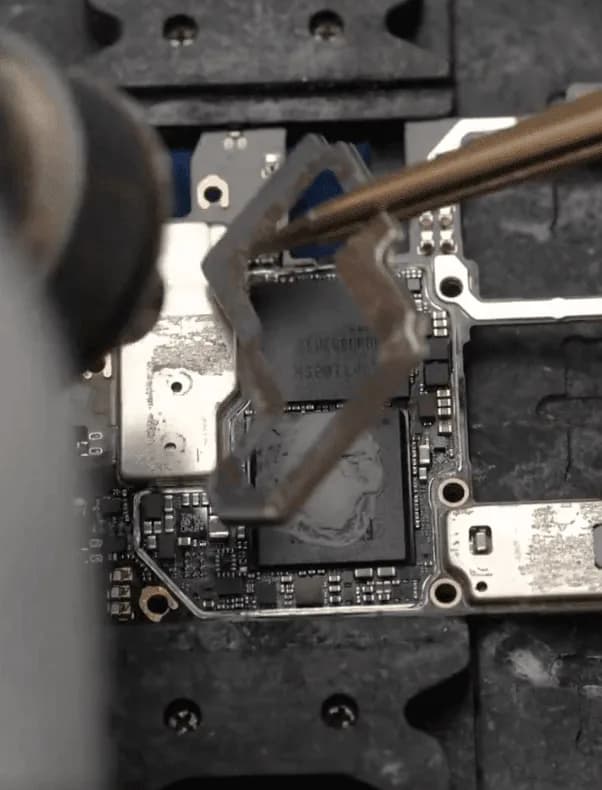

- Riscaldare la scheda madre con una pistola ad aria calda per rimuovere il coperchio di schermatura.
- Rimuovere il grasso termico dalla CPU.
- Pulire la colla nera intorno al chip della CPU.

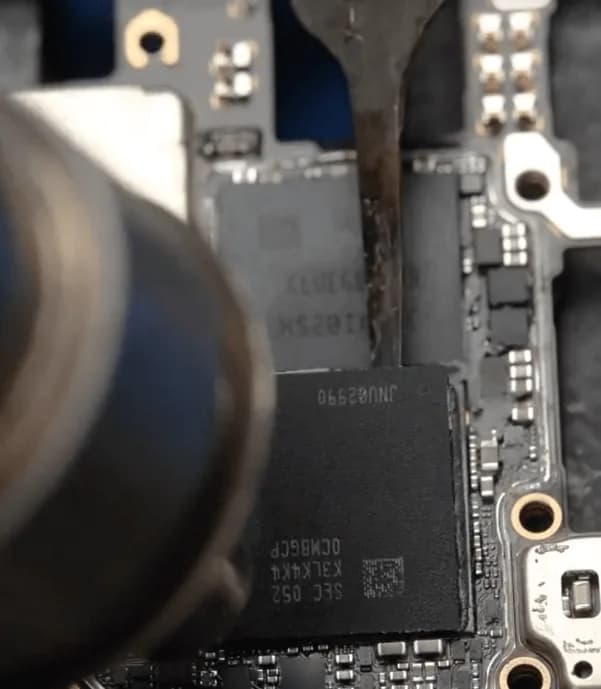

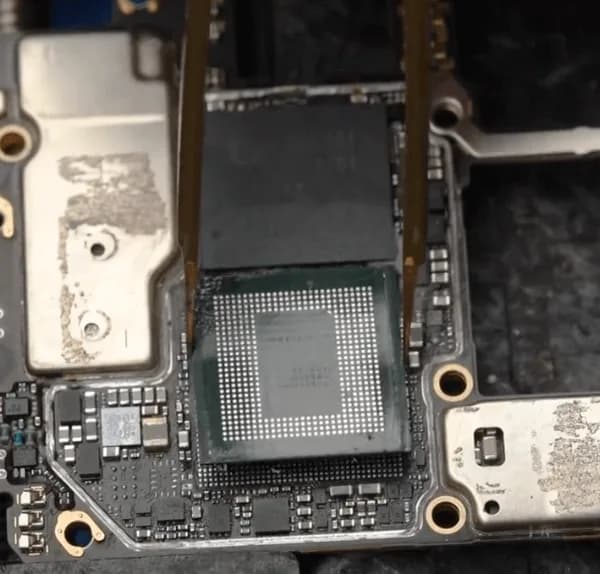

- Continuare a riscaldare fino a quando è possibile inserire un coltello a lama nella fessura. Fare leva sullo strato superiore (RAM).
Rimuovere e pulire la CPU:

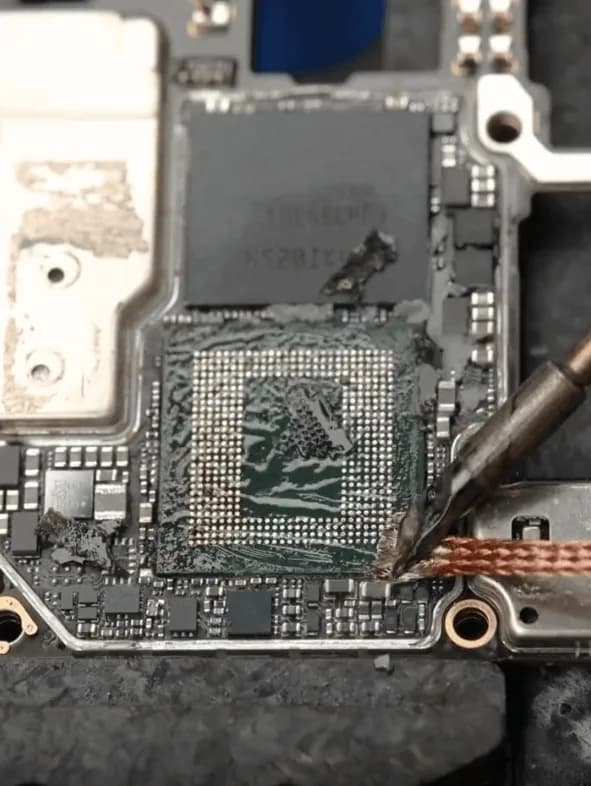

- Rimuovere la colla e lo stagno sulla superficie del nucleo della CPU con un saldatore, uno stoppino e una pasta saldante.
- Continuare a riscaldare il nucleo dello strato inferiore della CPU e rimuovere il chip quando lo stagno è fuso.

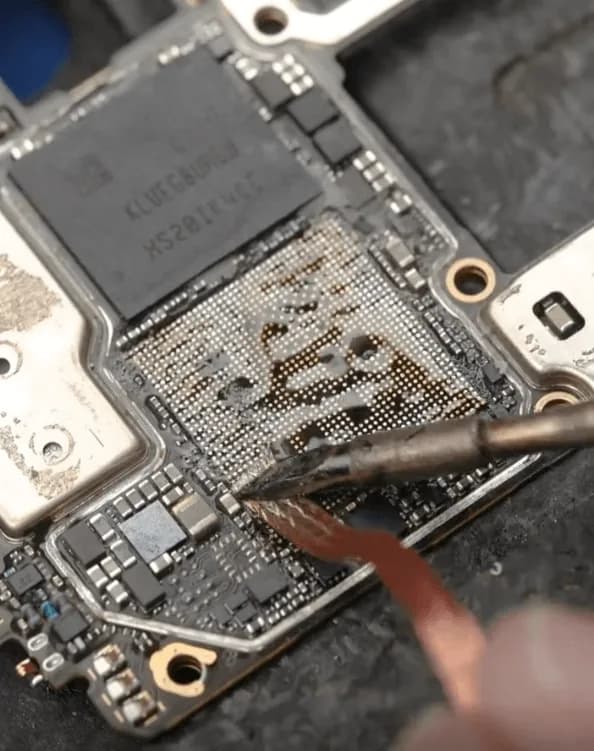

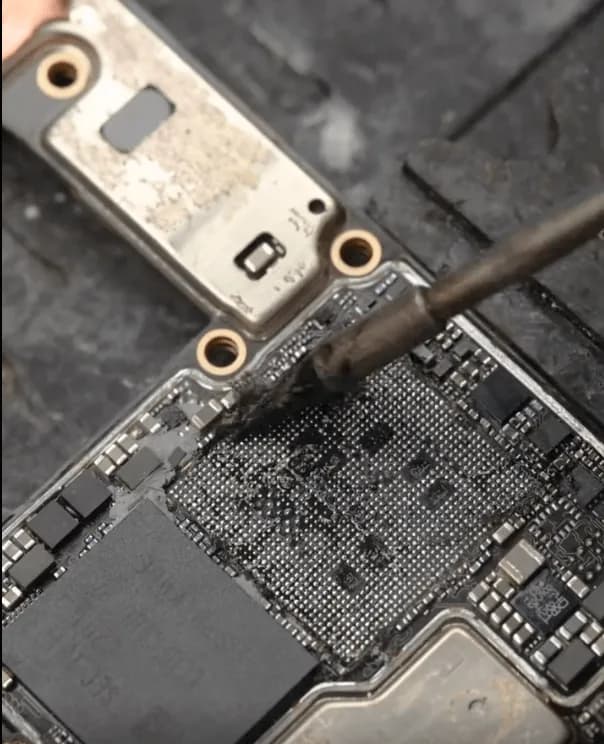

- Pulire la colla e lo stagno sulle piazzole del PCB.
Neutralizzare le pastiglie di stagno:
- Neutralizzare le piazzole di stagno sul PCB con pasta saldante a media temperatura.
- Pulire la pasta saldante con uno stoppino e un saldatore.
Ripristinare il chip della CPU e della RAM:

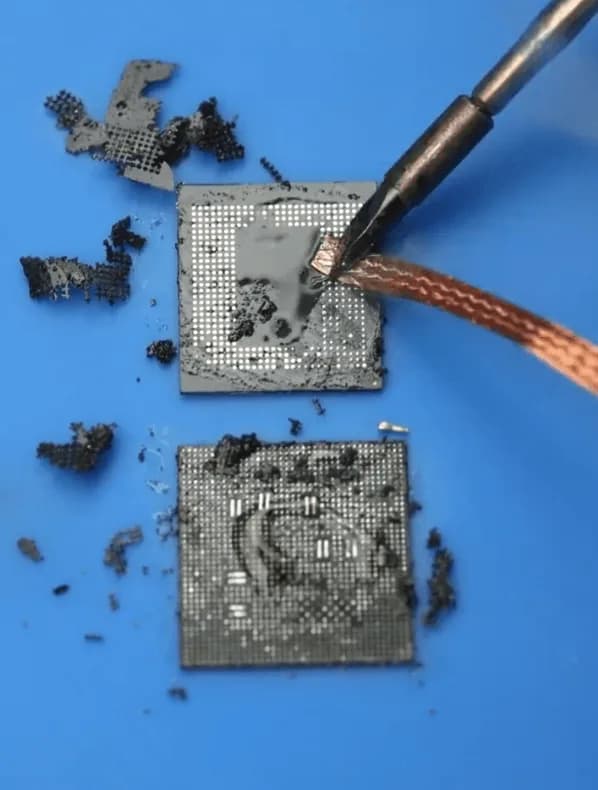

- Pulire i residui di colla e stagno sul chip.

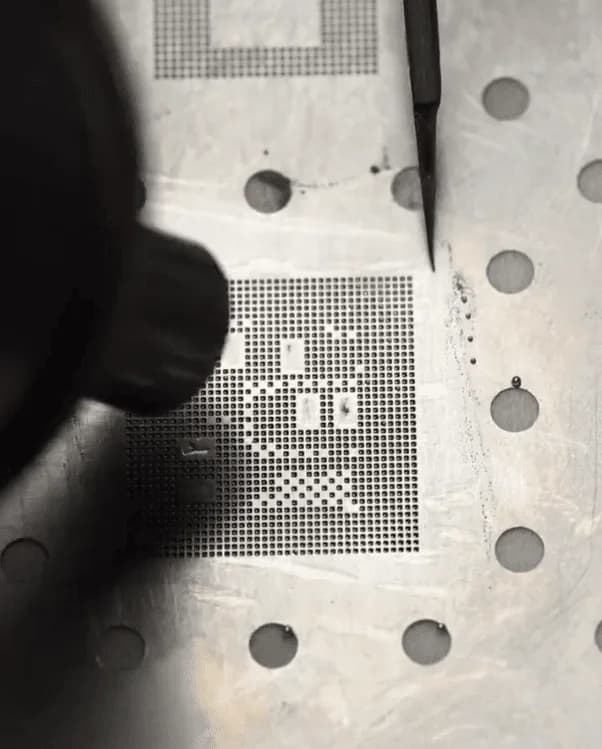

- Reimballare i trucioli utilizzando uno stencil.
Risaldare la CPU e la RAM:
- Riscaldare con una pistola ad aria calda per saldare il nucleo della CPU, quindi saldare lo strato di RAM utilizzando lo stesso processo.
- Applicare un po' di fondente per pasta saldante sulla scheda PCB.

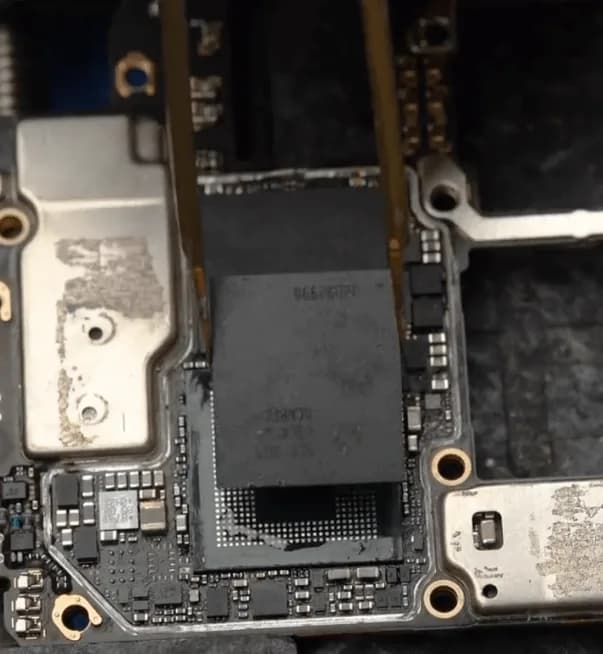

- Allineare il chip alla posizione corretta.
Raffreddare la scheda madre, quindi collegarla all'alimentazione CC e attivare il processo di avvio con una pinzetta; la corrente di avvio è tornata normale.
Assemblaggio e collaudo finale:
- Lasciare raffreddare la scheda madre.
- Collegare la scheda madre all'alimentazione CC e attivare il processo di avvio con una pinzetta. La corrente di avvio dovrebbe tornare normale.

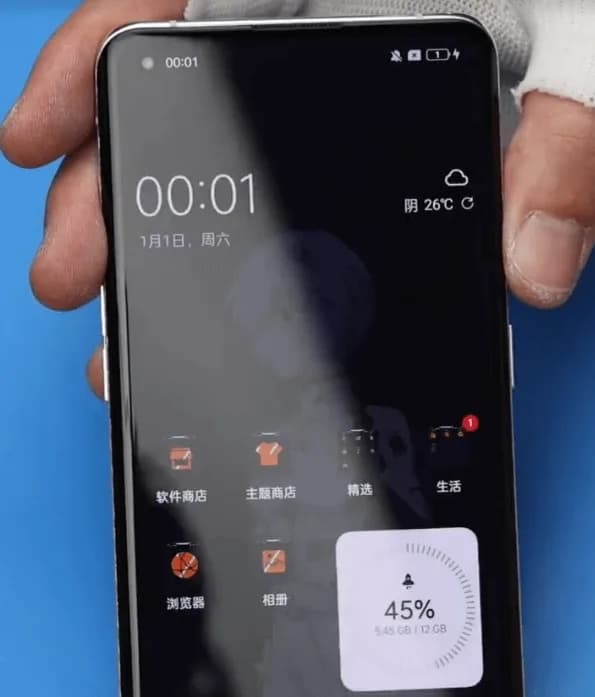

- Assemblare il telefono e testare tutte le funzioni per verificarne il corretto funzionamento.
Sintesi
Il problema dello schermo nero dell'OPPO Find X3 Pro era causato da una pseudo-saldatura della CPU. Risaldando accuratamente i chip della CPU e della RAM, il telefono è stato riparato con successo senza perdere alcun dato importante.
