ITWenn sich Ihr iPhone 12 Pro Max nicht einschalten lässt, obwohl es nicht heruntergefallen ist oder mit Wasser in Berührung gekommen ist, sind Sie nicht allein. Dieses Problem kann unerwartet auftreten. In dieser Anleitung gehen wir auf einen echten Reparaturfall ein, bei dem ein iPhone 12 Pro Max während des normalen Gebrauchs plötzlich ausgefallen ist. Mit professionellen Werkzeugen wie einem Gleichstromnetzteil und einer Wärmebildkamera haben wir einen kurzgeschlossenen Kondensator in der Nähe des NAND-Chips identifiziert und behoben - ein häufiges Problem bei iPhones. Egal, ob Sie ein Techniker oder ein begeisterter Heimwerker sind, diese Schritt-für-Schritt-Lösung wird Ihnen helfen, ein totes iPhone 12 Pro Max wieder zum Leben zu erwecken.

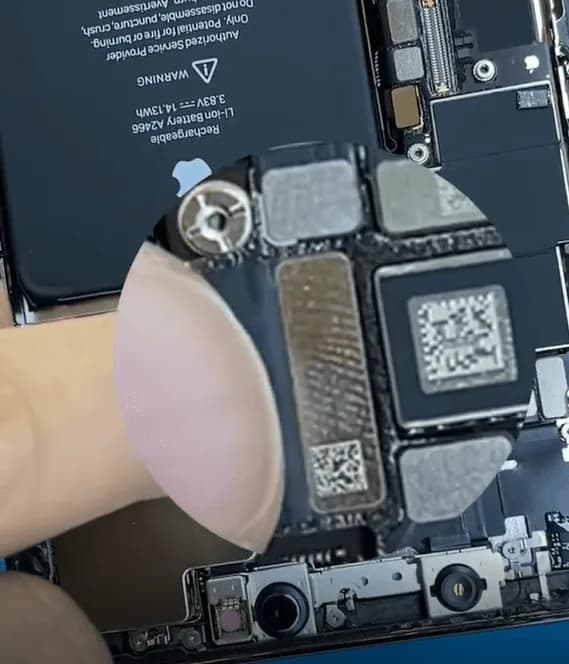

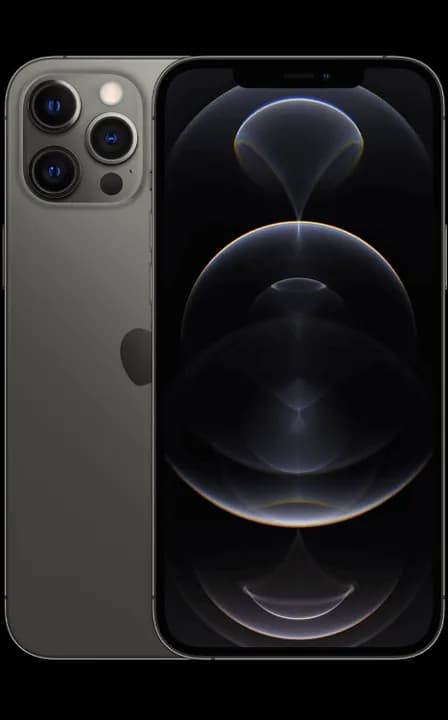

Geräteübersicht
Modell: iPhone 12 Pro Max
Angekündigt: 2020, Oktober 13
Defekt-Phänomen

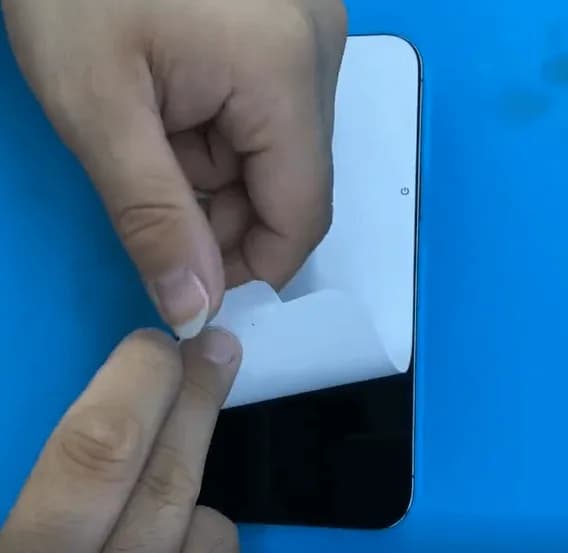

Wir haben ein iPhone 12 Pro Max erhalten, das fast wie neu aussah - es war nur zwei Monate lang benutzt worden, und die originale Displayschutzfolie war noch intakt. Der Besitzer berichtete, dass das Telefon während der Nutzung von TikTok plötzlich ausfiel und sich seitdem nicht mehr einschalten ließ. Es gab keine Anzeichen von Sturz- oder Wasserschäden. Nach einem Besuch in einem Apple Store wurde der Kunde darüber informiert, dass das Telefon zuvor von einem Dritten repariert worden war, wodurch die Garantie erlosch. Daraufhin wurde es zu uns gebracht.
Reparatur-Prozess

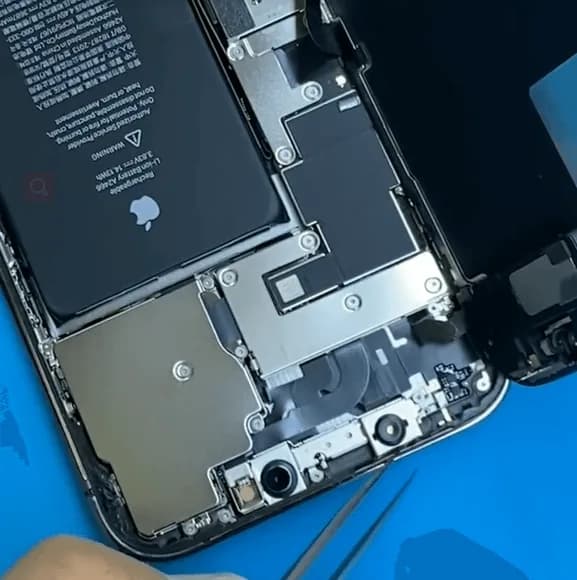

Schritt 1: Entfernen des Bildschirms
Wir begannen mit dem vorsichtigen Entfernen des Bildschirms unter Beibehaltung des wasserdichten Aufklebers. Etwaige Verformungen des Klebstoffs wurden mit einer Pinzette behutsam korrigiert, um sicherzustellen, dass die Wasserdichtigkeit nach dem Wiederzusammenbau intakt bleibt.

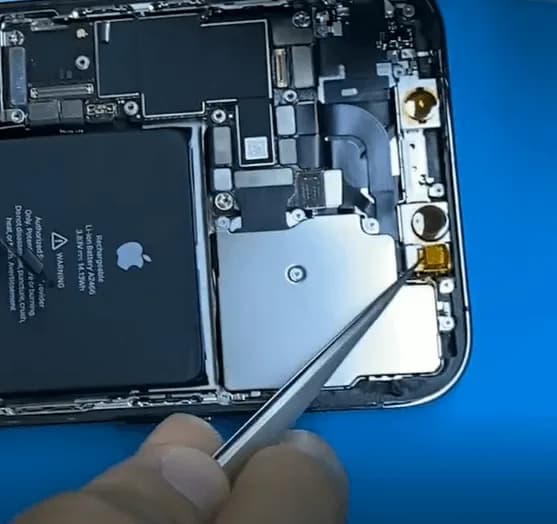

Nach dem Entfernen des Bildschirms und einer sorgfältigen Inspektion schien alles in Ordnung zu sein, abgesehen von einem kleinen Problem - einem Fingerabdruck auf dem Flexkabel der Kamera. Dieser könnte bei einer früheren Kundendienstkontrolle oder Reparatur entstanden sein.
Profi-Tipp: Schützen Sie immer die Kameramodul und Punktprojektor mit antistatischem Klebeband, bevor Sie mit dem Testen der Hauptplatine fortfahren.

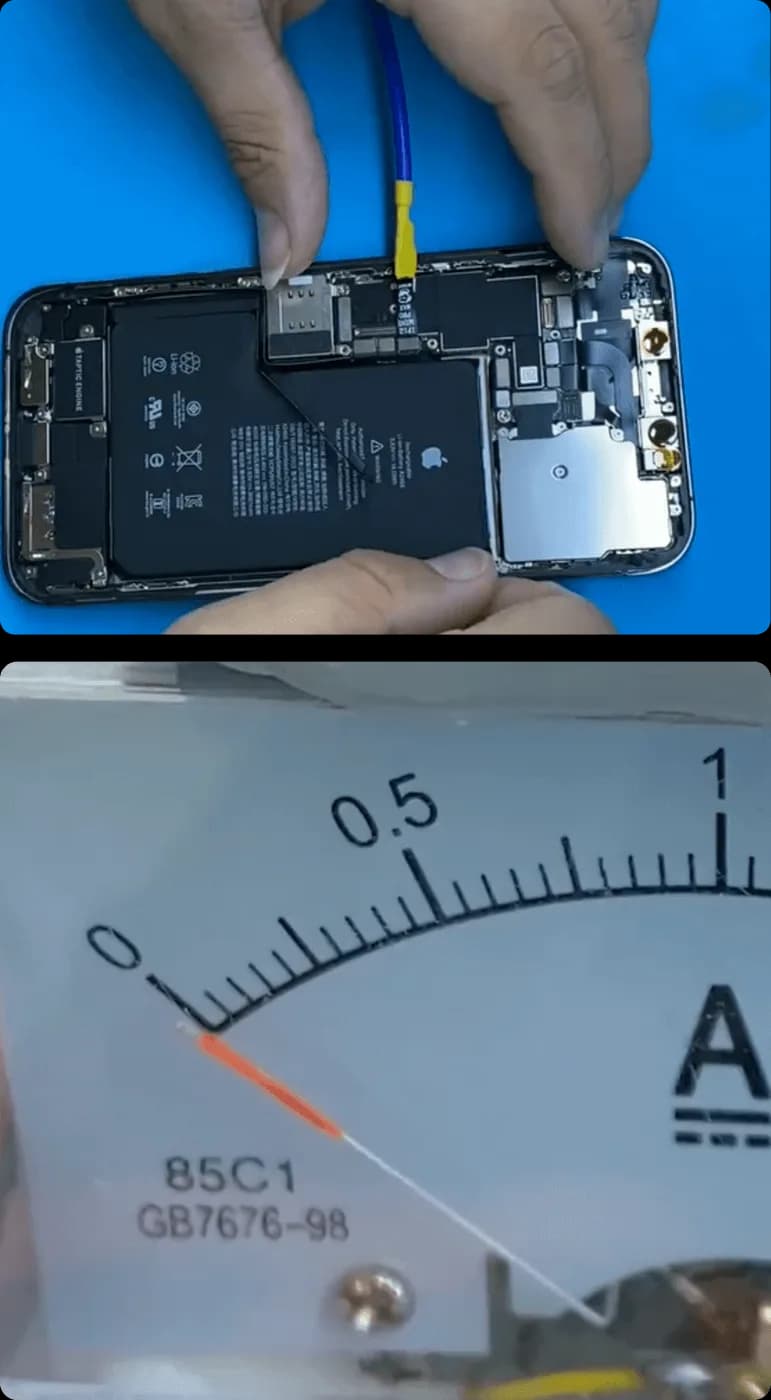

Schritt 2: Testen des Netzteils
Wir haben die Hauptplatine mit einem DC-Stromversorgung und versuchten, das Gerät zu starten. Der Strom stieg kurzzeitig an, schwankte aber, ohne sich zu stabilisieren - ein klares Zeichen für einen Kurzschluss auf der Logikkarte.
Schritt 3: Diagnose des Kurzschlusses

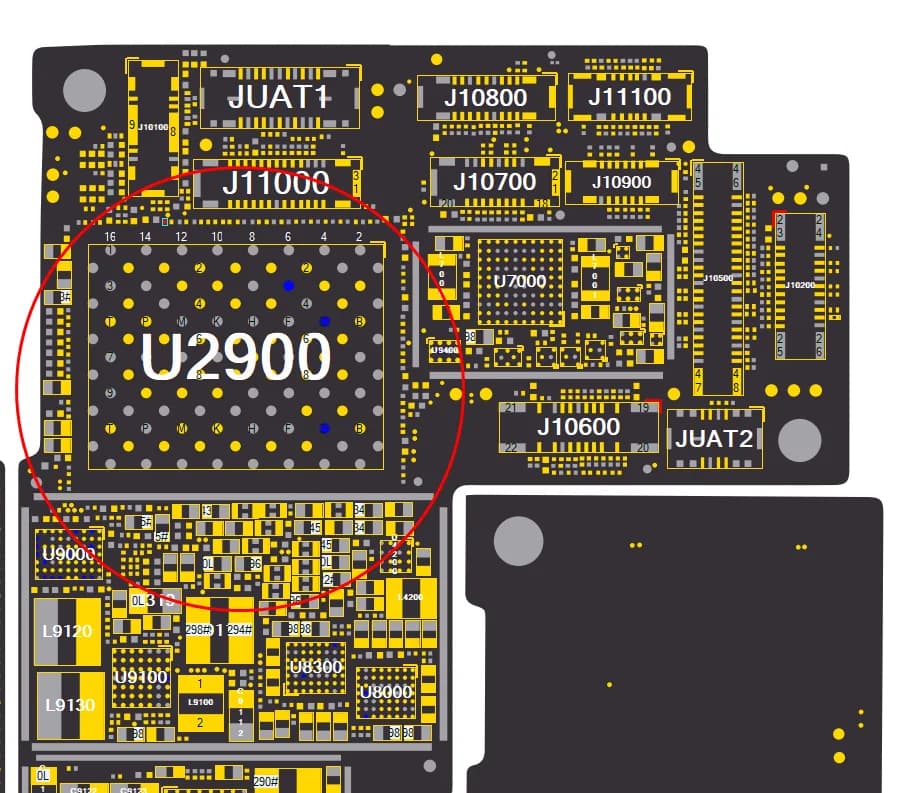

Aufgrund unserer Reparaturerfahrung vermuteten wir ein Problem in der Stromversorgungsschaltung des NAND-Chips - eine häufige Fehlerstelle bei mehreren iPhone-Modellen. Mit einem Multimeter haben wir die Diodenwerte unter dem Mikroskop und bestätigte das Vorhandensein eines Kurzschlusses.

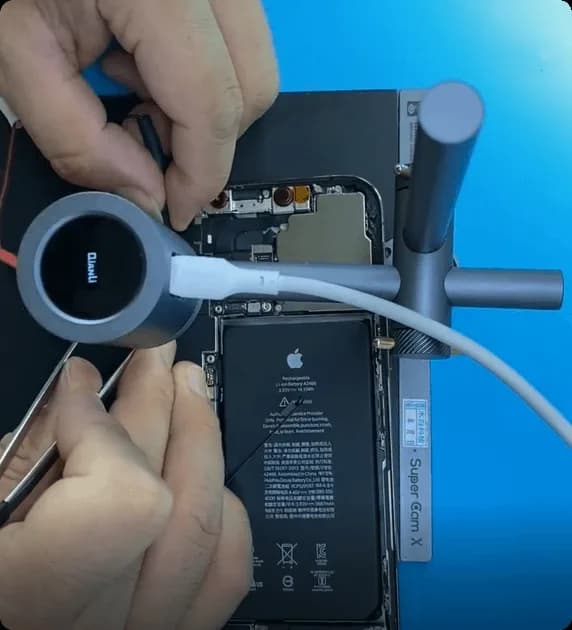

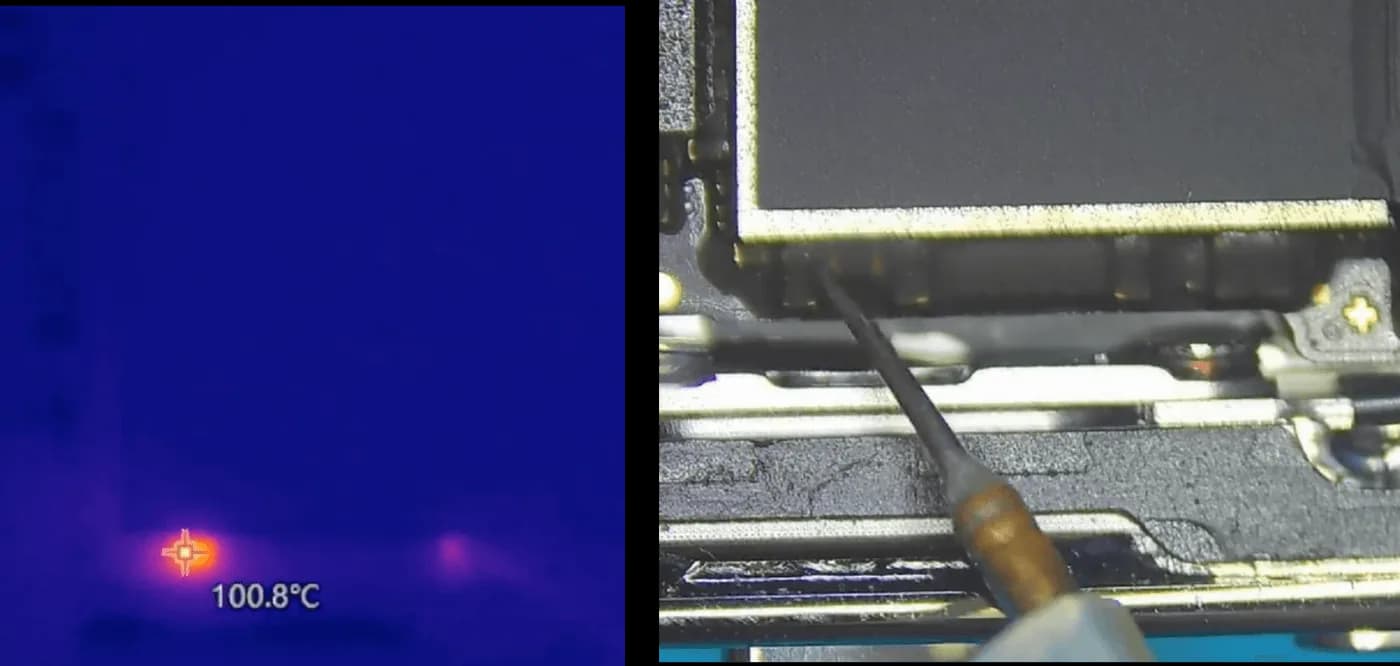

Schritt 4: Wärmebildtechnik und Kurzortung

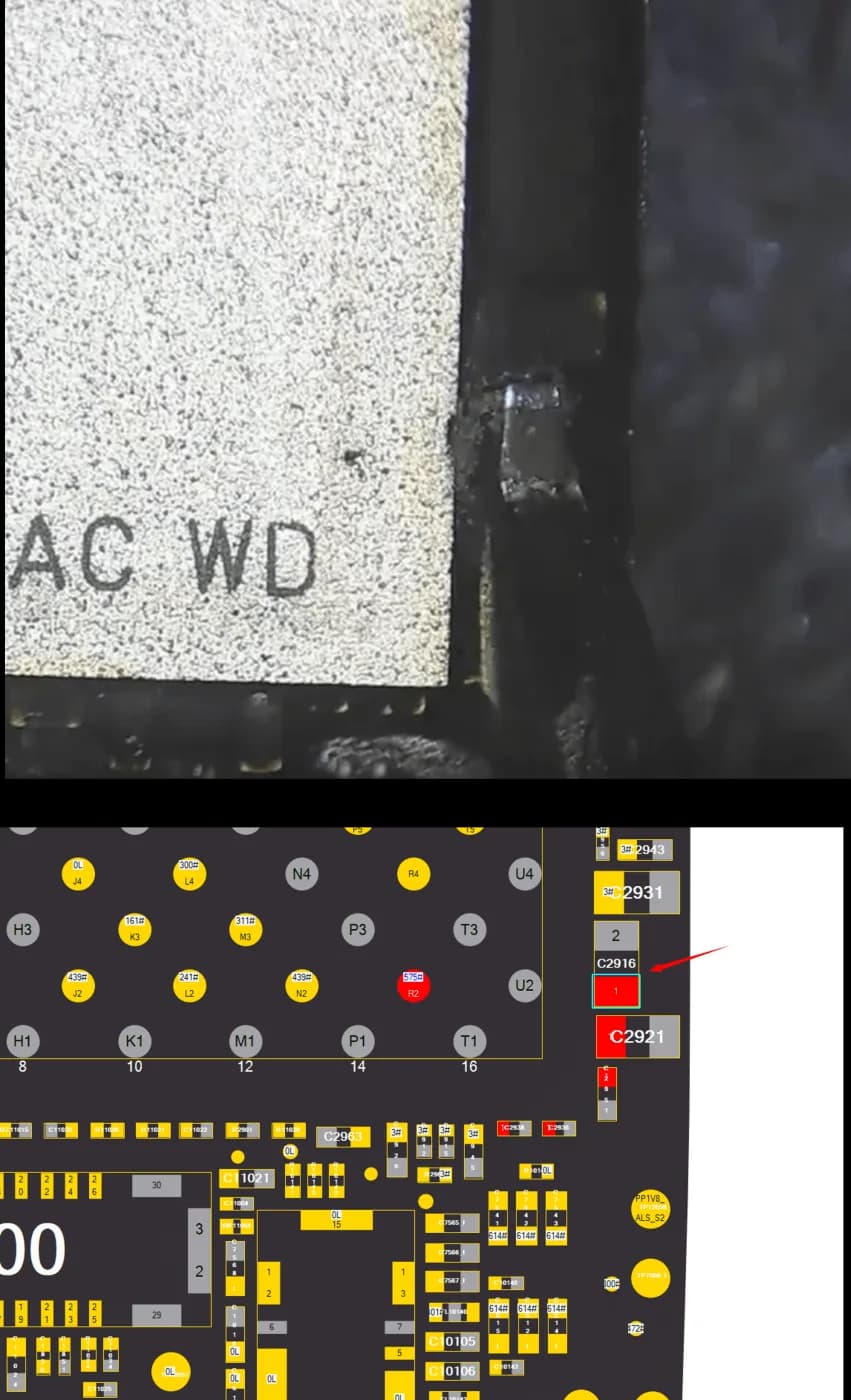

Als nächstes haben wir eine Wärmebildkamera und angewandt 1.8V mit der kurzgeschlossenen Stromschiene. Das defekte Bauteil - ein Filterkondensator - erwärmte sich und verriet seine Position.
Schritt 5: Entfernen der Komponenten

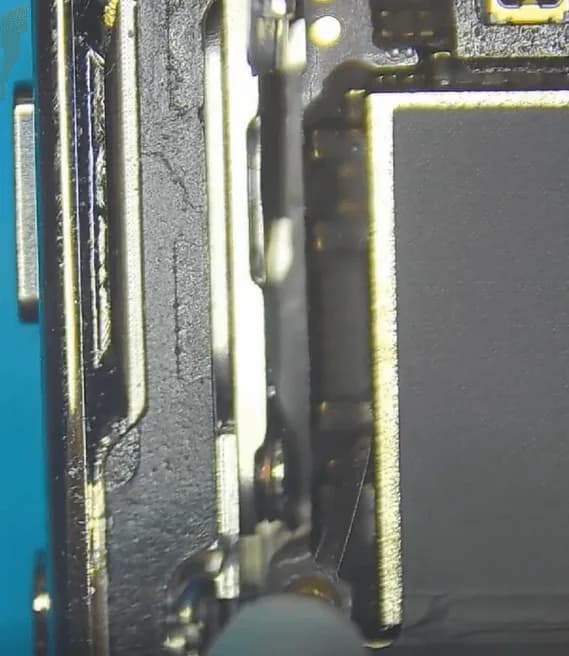

Wir haben die Hauptplatine entfernt und sie in einem Leiterplattenhalter. Nachdem wir den umgebenden Schaumstoffaufkleber entfernt hatten, um Hitzeschäden zu vermeiden, haben wir den fehlerhaften Kondensator mit Heißluft ausgelötet. Sobald das Lot geschmolzen war, konnten wir es mit einer Pinzette sicher entfernen.
Anmerkung: Am besten ist es, wenn den Kondensator unbesetzt lassen anstatt sie zu ersetzen, um eine thermische Belastung der umliegenden Chips zu vermeiden.

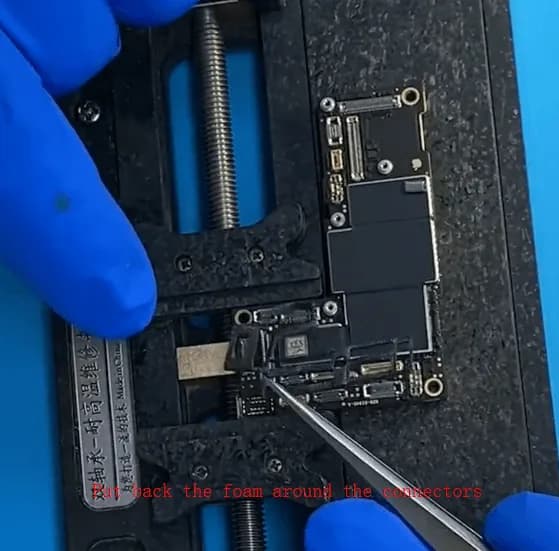

Bevor wir beginnen, können wir den Schaumstoffaufkleber um den Anschluss herum entfernen. Sobald der Vorgang abgeschlossen ist, können wir den Schaumstoff wieder auftragen, damit die Hauptplatine so neu wie möglich aussieht. Außerdem schützt der Schaumstoff die Anschlüsse weiterhin vor Wasser und Sturzschäden.
Schritt 6: Abschließende Prüfung

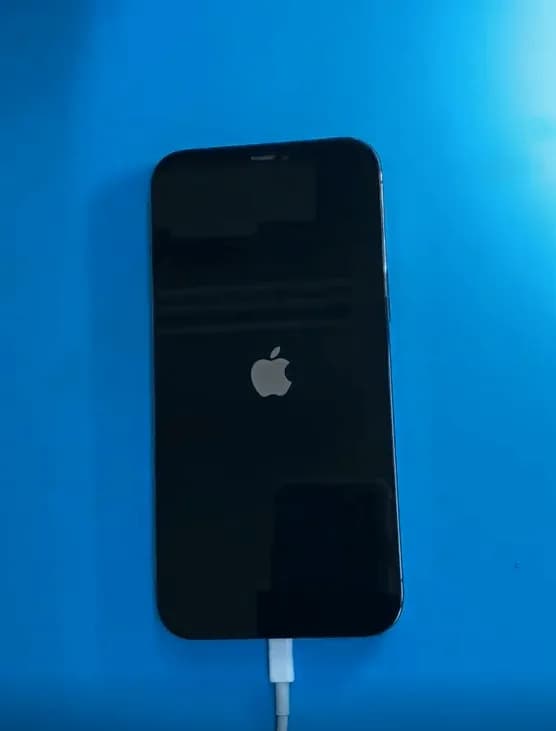

Nach dem Zusammenbau haben wir das Gerät eingeschaltet - es ist normal hochgefahren. Alle anderen Funktionen, einschließlich des Touchscreens, Face ID und der Kameras, funktionierten einwandfrei.
Erklärte Fachbegriffe (Klarheit für das Publikum)
- DC-Stromversorgung: Ein Diagnosewerkzeug, das präzise Spannung/Strom an ein Gerät sendet, um strombezogene Probleme zu erkennen.
- Kurzschluss: Eine unbeabsichtigte Verbindung in einem Stromkreis, die einen abnormalen Stromfluss verursacht und den normalen Betrieb verhindert.
- Wärmebildkamera: Eine wärmeempfindliche Kamera, die zur Lokalisierung von fehlerhaften Komponenten verwendet wird, indem sie abnormale Temperaturanstiege erkennt.
- Filter-Kondensator: Ein kleines Bauteil, das zur Glättung oder Stabilisierung des Stromflusses zu den Chips dient; fällt oft bei Stromspitzen aus.
- NAND-Chip: Eine Art Flash-Speicherchip, auf dem Systemdaten und Anwendungen gespeichert werden. Entscheidend für den Betrieb des Telefons.
Verwendete Werkzeuge und Teile
Werkzeuge:
- DC-Stromversorgung Maschine
- Multimeter
- Mikroskop
- Wärmebildkamera
- PCB-Halter
- Heißluftpistole
- Pinzette
- Antistatisches Klebeband
Teile:
- (Entfernt) Kurzgeschlossener Filterkondensator
- Schaumstoffaufkleber (wiederverwendet)
Häufig gestellte Fragen (FAQs)
FAQ
Häufige Fragen
Tippen Sie auf eine Frage, um die Antwort zu lesen.
Um welches kurzgeschlossene Bauteil handelt es sich in diesem Reparaturfall?
Bei dem kurzgeschlossenen Bauteil handelt es sich um einen Filterkondensator, der die Stromversorgung des NAND-Chips stabilisiert und anormale Stromspitzen verhindert, die den Chip beschädigen könnten. Obwohl diese Kondensatoren klein sind, sind sie für das Energiemanagement von entscheidender Bedeutung und stellen bei Spannungsspitzen oder Schaltkreisfehlern häufige Fehlerpunkte dar.
Warum ist es in Ordnung, den kurzgeschlossenen Kondensator zu entfernen, ohne ihn zu ersetzen?
In solchen Fällen ist der Kondensator in der Regel Teil einer Filtergruppe, und sein Entfernen beeinträchtigt die normale Funktionalität des Telefons normalerweise nicht. Das Löten eines Ersatzkondensators erfordert Hitze auf der Logikplatine, wodurch empfindliche Komponenten in der Nähe beschädigt werden können. Für eine sicherere und zuverlässigere Lösung ist es besser, den fehlerhaften Kondensator zu entfernen und die Stelle unbestückt zu lassen.
Welche Anzeichen deuten auf einen Kurzschluss auf der Logikplatine des iPhone 12 Pro Max hin?
Wenn das Telefon an eine Gleichstromversorgung angeschlossen ist, steigt der Strom kurzzeitig an und schwankt dann, ohne sich zu stabilisieren, und das Telefon lässt sich nicht starten. Diese Symptome deuten in der Regel auf ein kurzgeschlossenes Bauteil auf der Logikkarte hin, oft in der Stromschiene kritischer Chips wie dem NAND.
Wie kann ich das kurzgeschlossene Bauteil auf der Hauptplatine genau lokalisieren?
Nachdem Sie eine kleine Spannung (z. B. 1,8 V) in die kurzgeschlossene Schiene eingespeist haben, verwenden Sie eine Wärmebildkamera, um das defekte Bauteil zu identifizieren. Das kurzgeschlossene Bauteil erwärmt sich schneller als andere, so dass es auf der Wärmebildkamera leicht zu erkennen ist.
Warum ist die Stromversorgung des NAND-Chips ein häufiger Fehlerpunkt?
Der NAND-Chip verarbeitet hohe Datenlasten und unterliegt ständigen Stromzyklen. Seine Stromversorgungsschiene enthält mehrere kleine Kondensatoren und Komponenten, die durch unregelmäßiges Systemverhalten, fehlerhafte Schaltungen oder inhärente Konstruktionsfehler belastet werden können, was im Laufe der Zeit zu Kurzschlüssen führen kann.
Kann ich den wasserfesten Dichtungsaufkleber nach dem Entfernen des Bildschirms wiederverwenden?
Ja, der ursprüngliche wasserfeste Klebstoff kann bei vorsichtiger Handhabung erhalten bleiben. Verwenden Sie eine Pinzette, um eventuelle Verformungen vorsichtig auszugleichen und sicherzustellen, dass das Gerät beim Wiederzusammenbau richtig sitzt. Dies trägt dazu bei, dass die Wasserdichtigkeit des Geräts erhalten bleibt.
Ist es notwendig, Komponenten wie den Punktprojektor während der Reparatur zu schützen?
Unbedingt. Verwenden Sie antistatisches Klebeband um empfindliche Teile wie die Kameramodul und Punktprojektor um versehentliche Beschädigungen oder statische Entladungen beim Testen oder Löten der Hauptplatine zu verhindern.
Funktioniert das iPhone nach dem Entfernen eines einzelnen Kondensators normal?
Ja, in den meisten Fällen. Der entfernte Kondensator ist Teil einer Gruppe, die zur Leistungsfilterung dient. Ein fehlender Kondensator beeinträchtigt die Leistung des Telefons normalerweise nicht.Die Kondensatoren sind nicht in der Lage, sich zu bewegen, insbesondere wenn andere parallele Kondensatoren noch vorhanden und funktionsfähig sind.
Schlussfolgerung:
Ein totes iPhone 12 Pro Max bedeutet nicht immer, dass es nicht mehr zu reparieren ist - vor allem, wenn es sich um einen kurzgeschlossenen Filterkondensator handelt. Durch eine sorgfältige Diagnose der Stromschiene und den Einsatz von Tools wie einer Wärmebildkamera können Sie solche Fehler auf Motherboard-Ebene identifizieren und beheben. Dieser Fall unterstreicht, wie wichtig eine genaue Diagnose ist, und zeigt, dass in jeder Reparaturwerkstatt eine ruhige Hand und die richtigen Werkzeuge benötigt werden.
