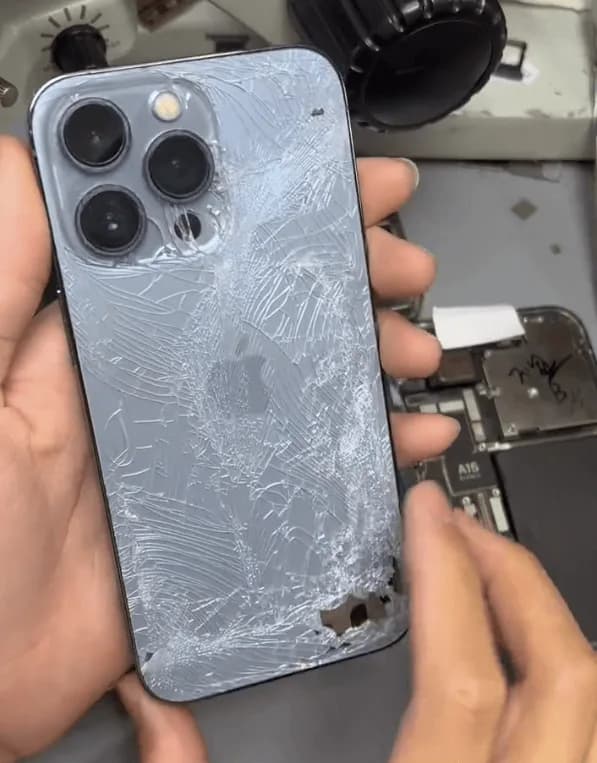

Reparieren von iPhone 13 Pro Display-Problemen nach einem Fallschaden: Schritt-für-Schritt-Anleitung

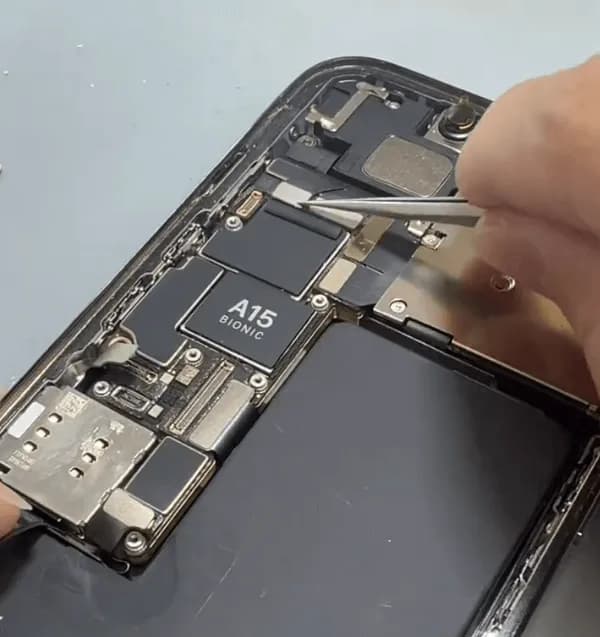

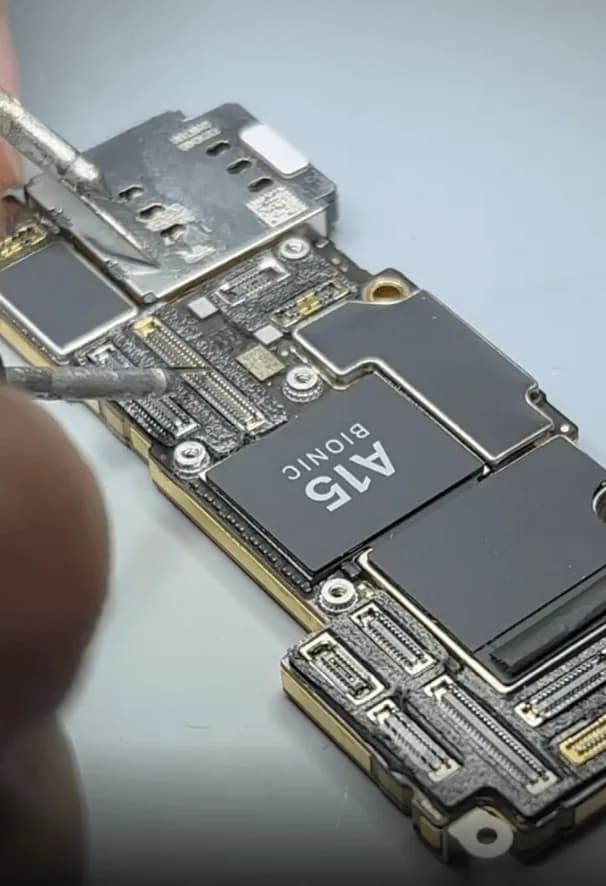

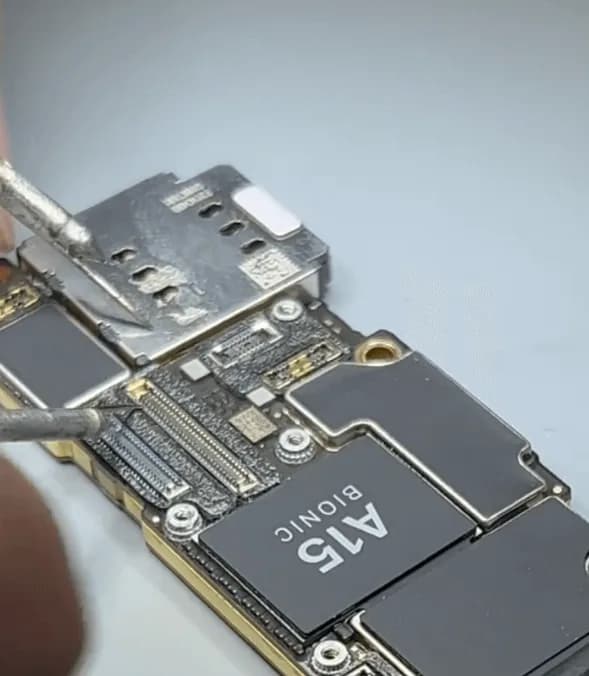

Entfernen Sie die Hauptplatine, um mit den Tests zu beginnen.

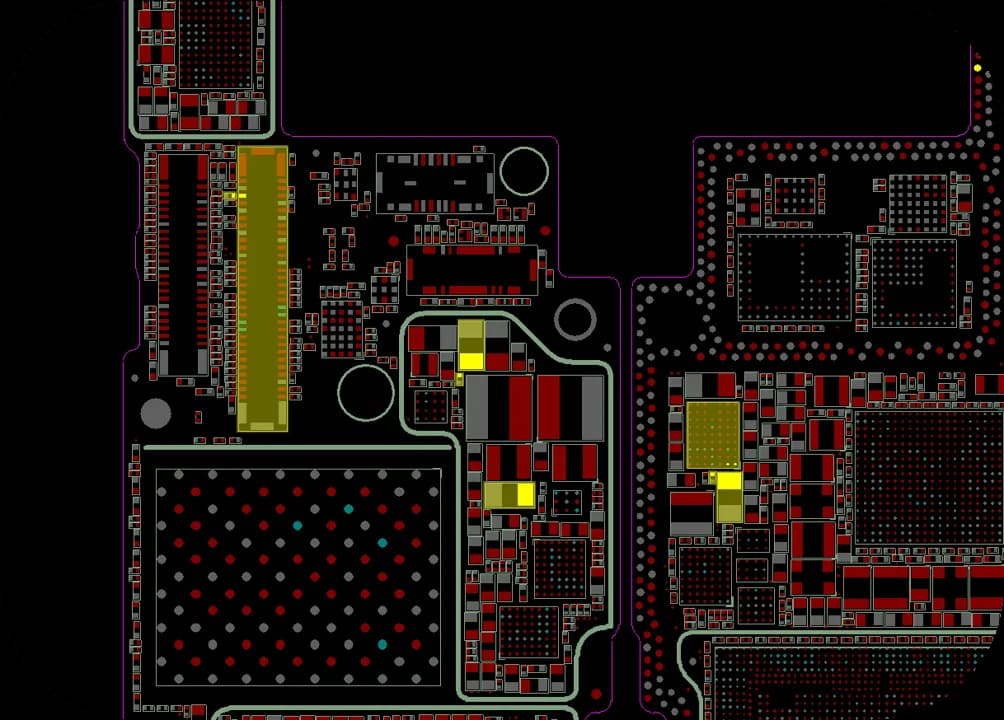

Prüfen Sie mit einem Multimeter die Diodenwerte am Display-Anschluss und stellen Sie fest, dass ein Pin kurzgeschlossen ist, der mit dem PMIC (Power Management Integrated Circuit) des Displays verbunden ist.

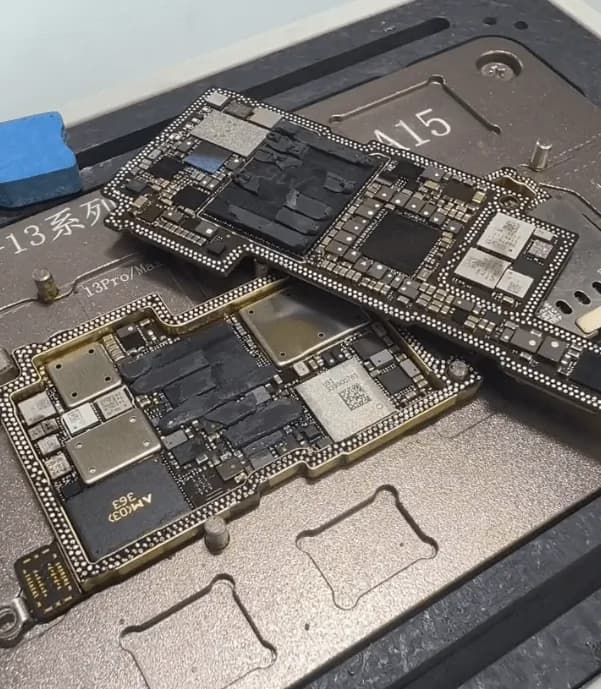

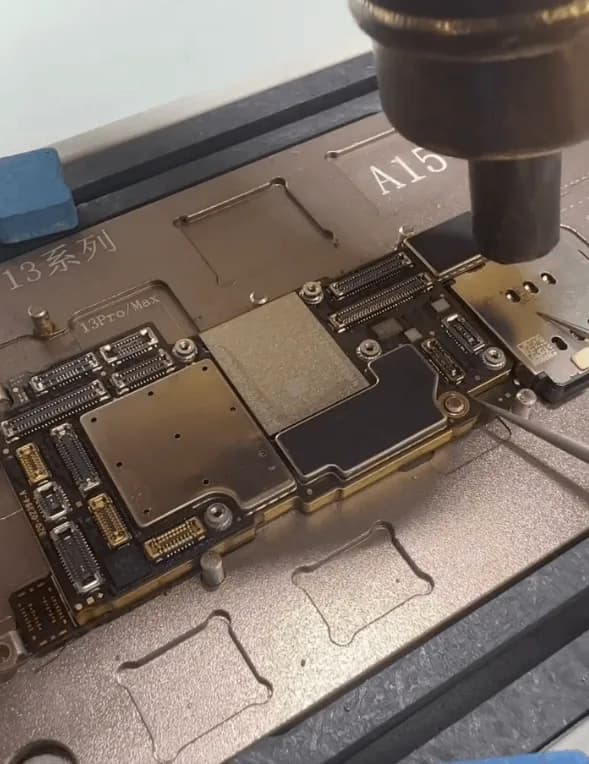

• Legen Sie die Hauptplatine auf eine Heizplatte.
• Verwenden Sie eine Heißluftpistole, um die Oberfläche gleichmäßig zu erhitzen, während die Plattform aufgesetzt ist. Dadurch werden die Schichten sicher voneinander getrennt.

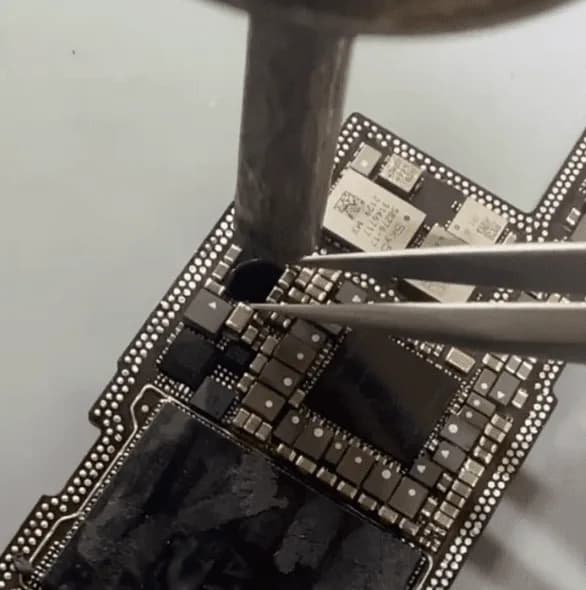

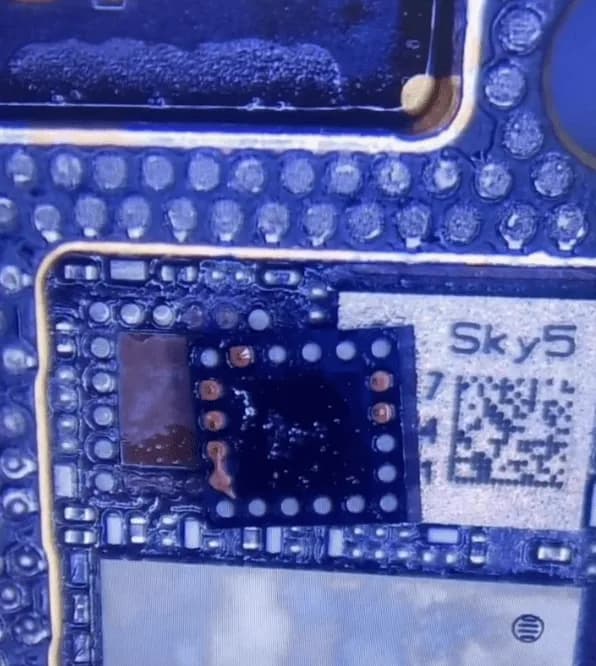

• Verwenden Sie die Heißluftpistole, um den Display-IC von der Hauptplatine zu lösen.

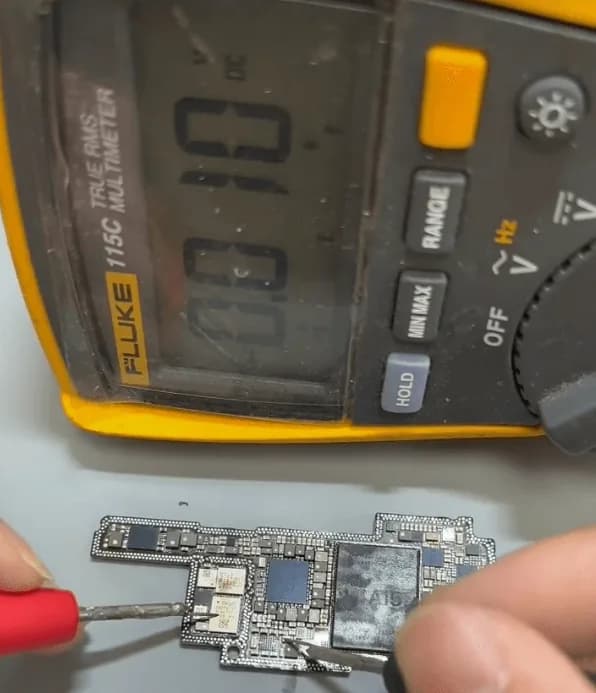

• Messen Sie nach dem Ausbau die Diodenwerte erneut, um auf Kurzschlüsse zu prüfen. Der Kurzschluss bleibt bestehen, was darauf hindeutet, dass ein anderes Bauteil beschädigt ist.

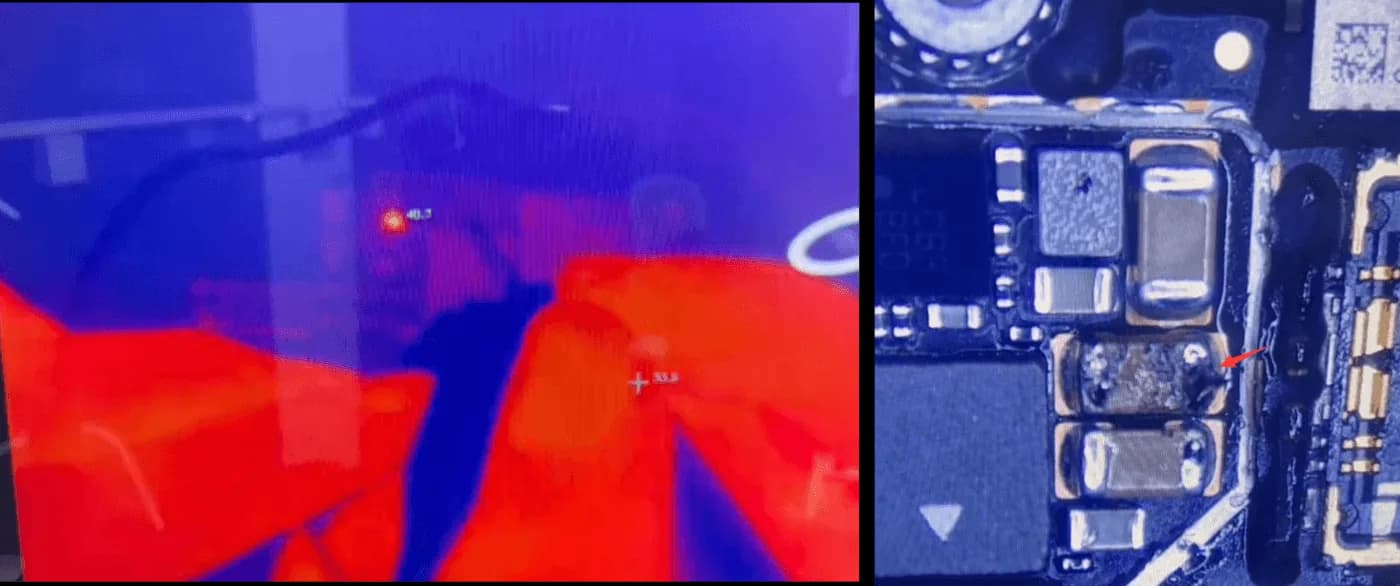

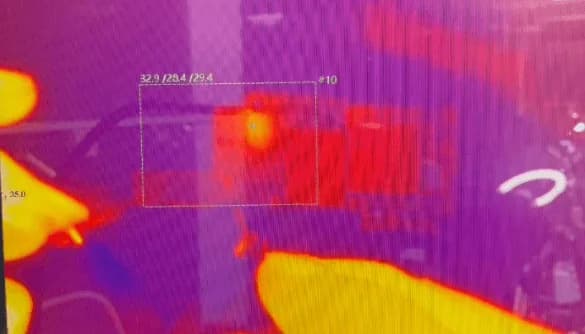

Schließen Sie die obere Hauptplatinenschicht an eine Gleichstromversorgung an und beobachten Sie sie mit einer Wärmebildkamera. Die Wärmebildkamera zeigt ein ungewöhnlich heißes Bauteil unter der Abschirmungsabdeckung.

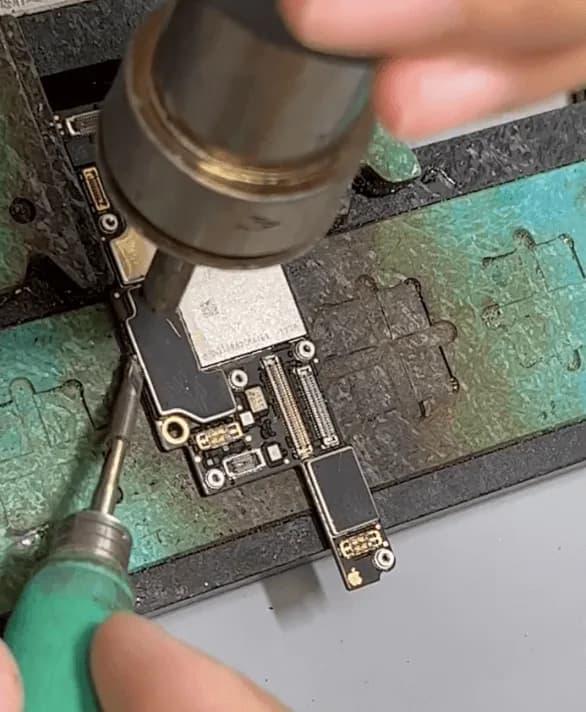

Nehmen Sie die Abschirmung vorsichtig ab, ohne den verschlüsselten EEPROM-Chip in der Nähe zu beschädigen.

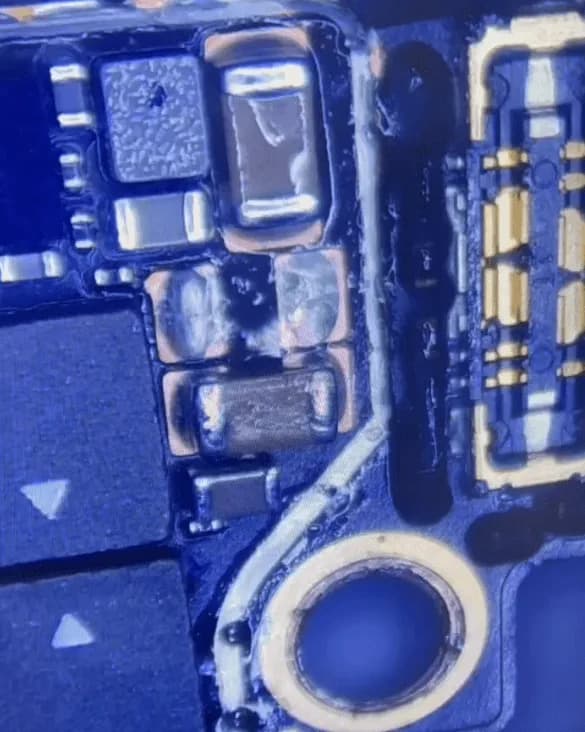

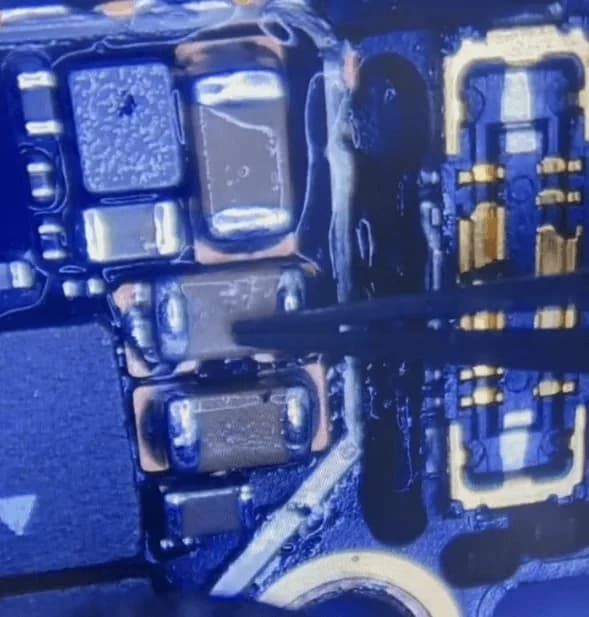

• Identifizieren und entfernen Sie den defekten Kondensator (ein häufiges Problem bei heruntergefallenen iPhones).
• Installieren Sie einen Ersatzkondensator mit denselben Spezifikationen, um die ordnungsgemäße Funktion wiederherzustellen.

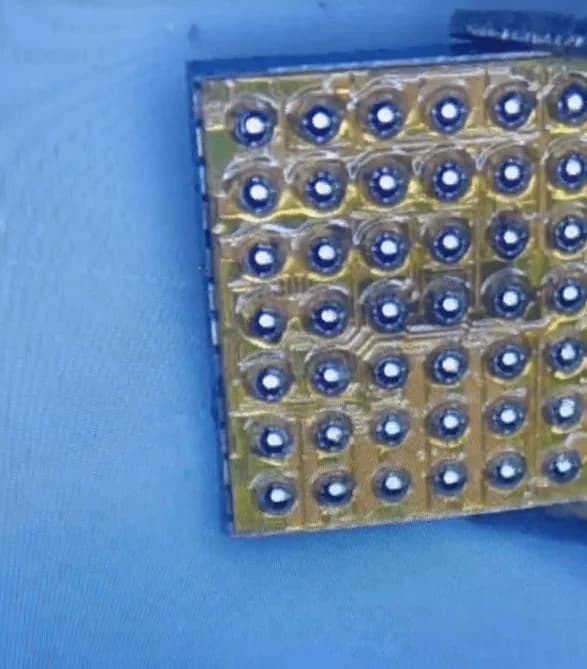

• Bereiten Sie den ausgebauten Display-IC durch Reballing (erneutes Aufbringen von Lötkugeln) vor.
• Löten Sie es vorsichtig wieder auf die Hauptplatine, um eine ordnungsgemäße Verbindung sicherzustellen.

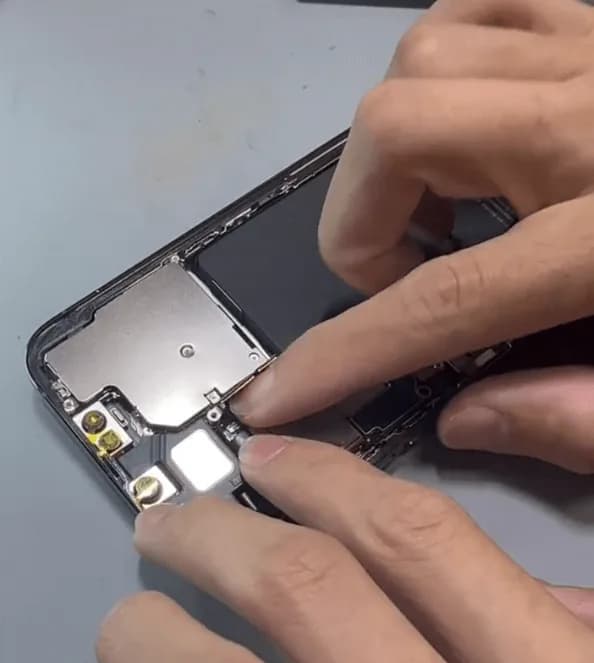

Nachdem die Hauptplatine abgekühlt ist, schließen Sie den Bildschirm an und starten Sie das Telefon, um zu prüfen, ob das Display normal funktioniert. In diesem Fall war der Bildschirm wieder voll funktionsfähig.

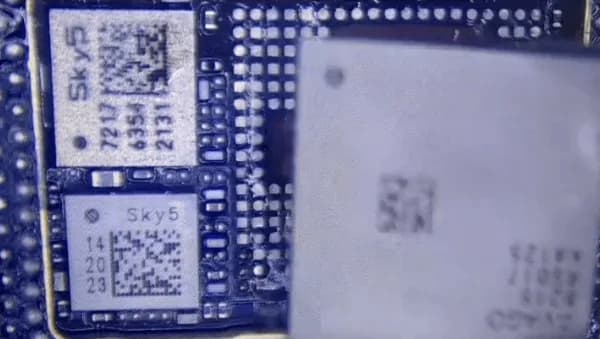

Da ein Fallschaden mehrere Komponenten betreffen kann, sollten Sie die Hauptplatine gründlich untersuchen. Einige Chips auf der Signalplatine waren lose; löten Sie diese sorgfältig nach, um ihre Verbindungen zu sichern.

Bringen Sie schließlich die Hauptplatinenschichten mithilfe der Heizplattform wieder an, bauen Sie das Telefon wieder zusammen und testen Sie es. Alle Funktionen, einschließlich Wi-Fi, Basisband, Kameras und Face ID, funktionierten einwandfrei.
