ITDejar caer tu HUAWEI Mate 40 Pro puede ser un momento desgarrador, especialmente cuando lo levantas y encuentras una pantalla negra, una cubierta trasera destrozada y señales inquietantes de fugas de cristal líquido. Estos daños pueden hacer que el dispositivo que una vez fue premium parezca irreparable, pero no te preocupes, hay esperanza. En este blog, te guiaremos a través de una guía detallada, paso a paso, sobre cómo restaurar tu HUAWEI Mate 40 Pro a su antigua gloria.
Teléfono
Modelo: HUAWEI Mate 40 Pro
Anunciado: 2020, 22 de octubre
Fenómeno del defecto

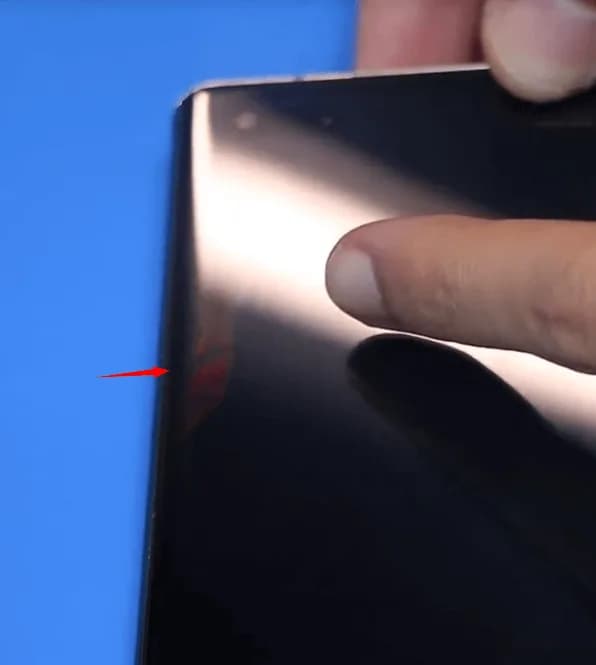

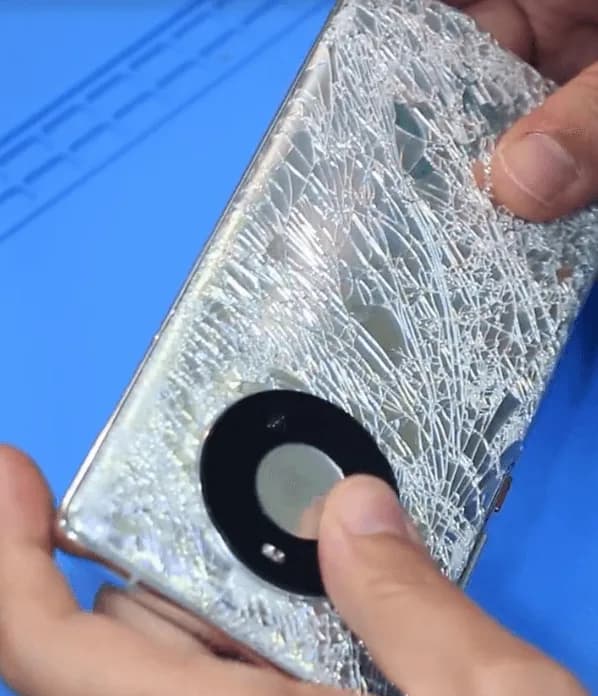

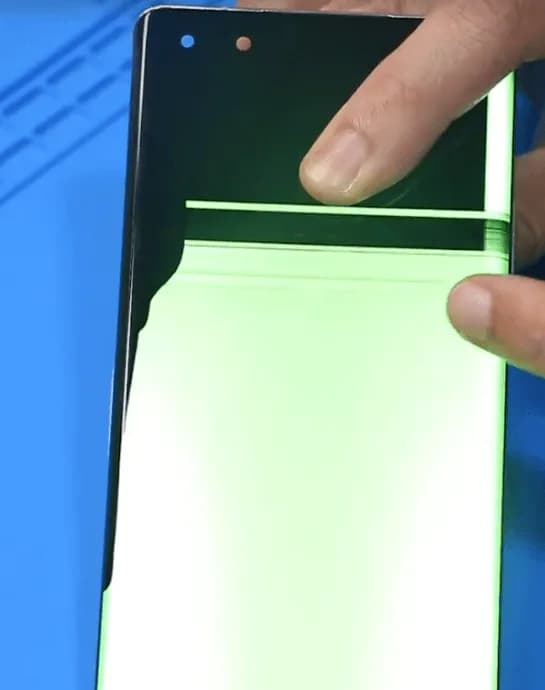

Un HUAWEI Mate 40 Pro se cayó al suelo, lo que provocó que la pantalla se volviera negra y la cubierta trasera se rompiera en pedazos. La esquina superior de la pantalla también muestra signos de fuga de cristal líquido.
Solución de problemas
1: Prueba en pantalla
- Sustituya la pantalla dañada por una nueva para comprobar el funcionamiento de la pantalla.
- A pesar de la nueva pantalla, el teléfono sigue sin mostrar, lo que indica que el problema podría estar relacionado con el circuito de la pantalla o con un problema de arranque.
2: Inspección de la placa base

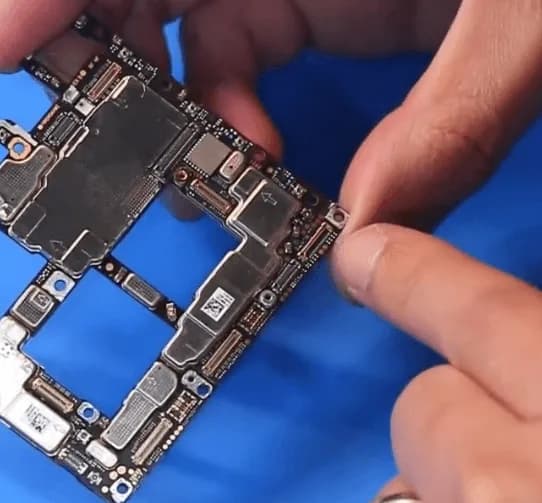

- Retire la placa base y realice una inspección cosmética exhaustiva.

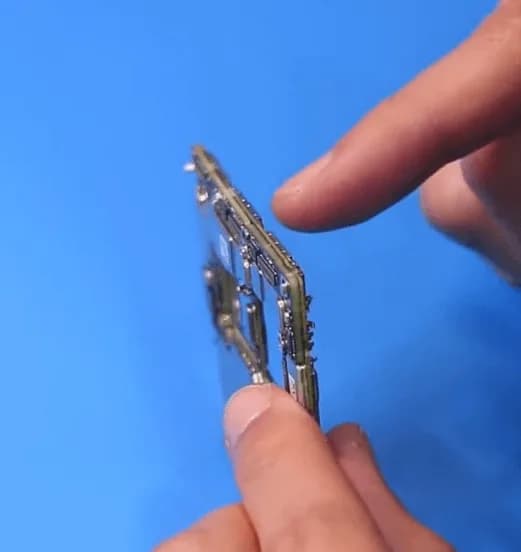

- Descubre que la placa base está deformada y que falta el conector del cable flexible DOCK.
- El HUAWEI Mate 40 Pro tiene una placa base de estructura de doble capa con la placa de señal 5G soldada a ella. El conector de la pantalla se encuentra en la placa de señal 5G.
- Es probable que el problema de la falta de pantalla se deba a una mala conexión entre las dos capas de la placa base.
3: Prueba de arranque

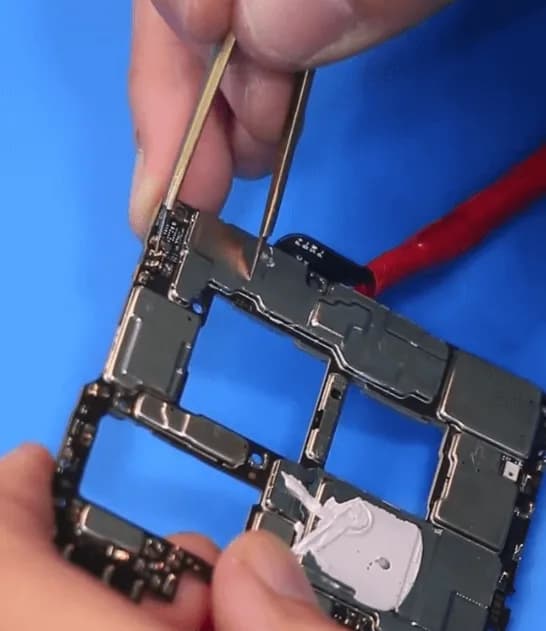

- Conecte la placa base a un Fuente de alimentación de CC e intentar arrancar el dispositivo con pinzas.

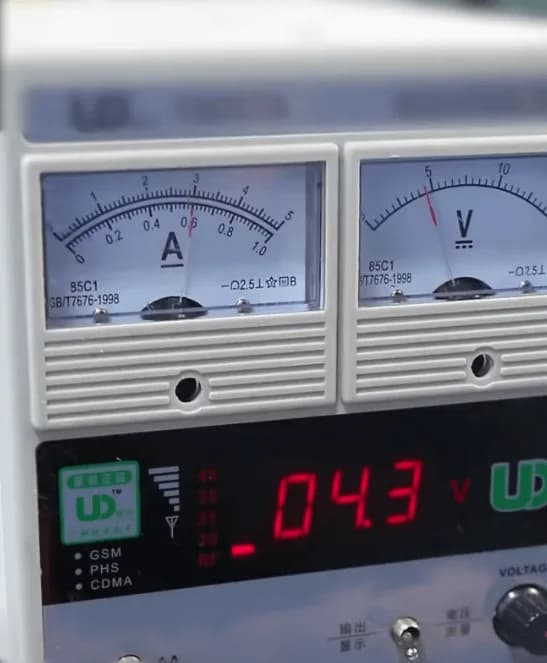

- La corriente de arranque es normal, lo que apunta a un problema de conexión en la placa base.
Proceso de reparación
1: Separar las capas de la placa base

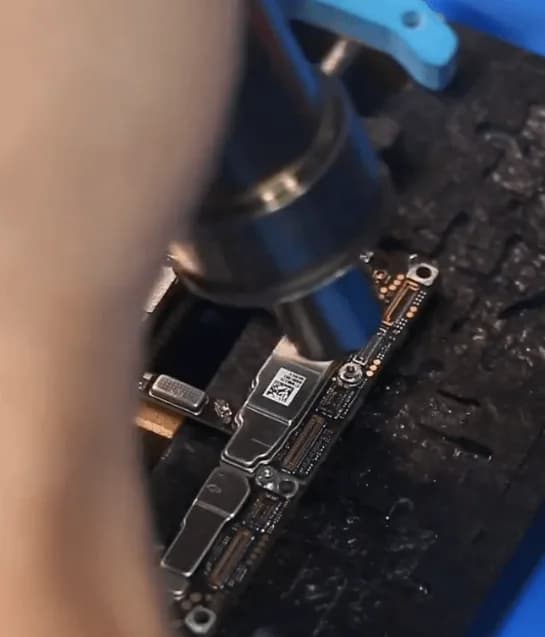

- Coloca la placa base en un soporte para PCB y utiliza una pistola de aire caliente para calentar y separar las dos capas.

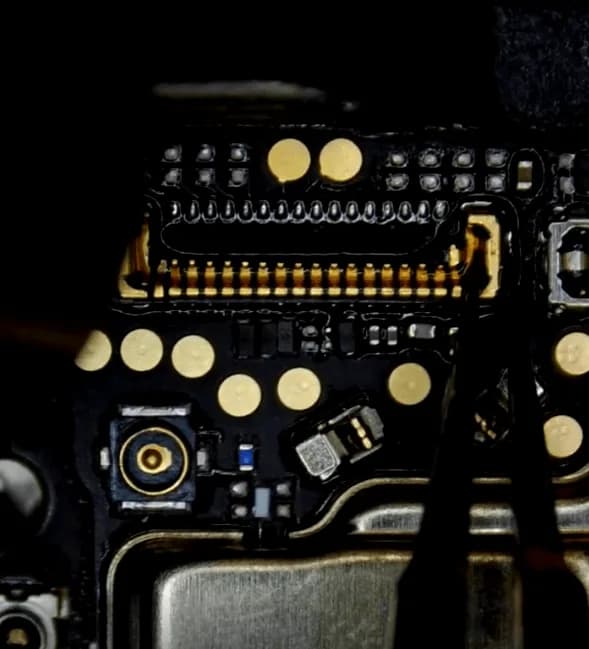

- Tras la separación, observe que faltan varias almohadillas.
2: Reparar las almohadillas que faltan en la placa base principal
- Limpie las almohadillas de la placa base principal.
- Solicitar fundente para pasta de soldar en las almohadillas.
- Mezclar pasta de soldar de media temperatura con pasta de soldar de alta temperatura en las almohadillas de estaño utilizando un soldador.

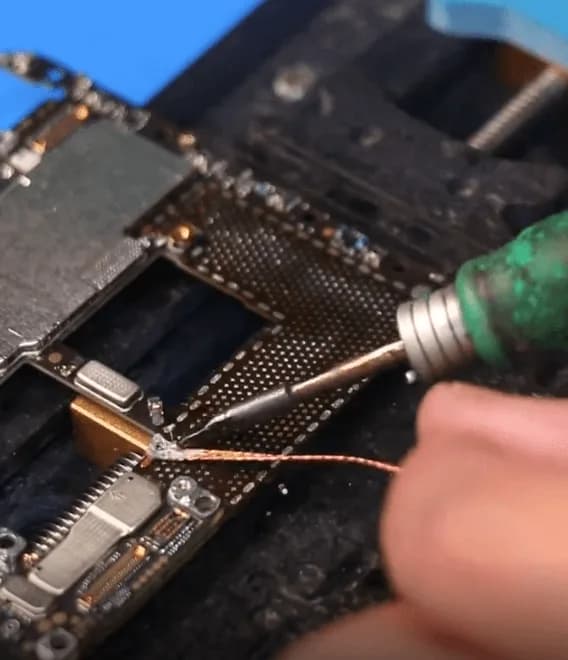

- Limpie a fondo las almohadillas con una mecha de soldadura.
3: Arregle las almohadillas que faltan
- Rasque con cuidado las raíces de las almohadillas que faltan.

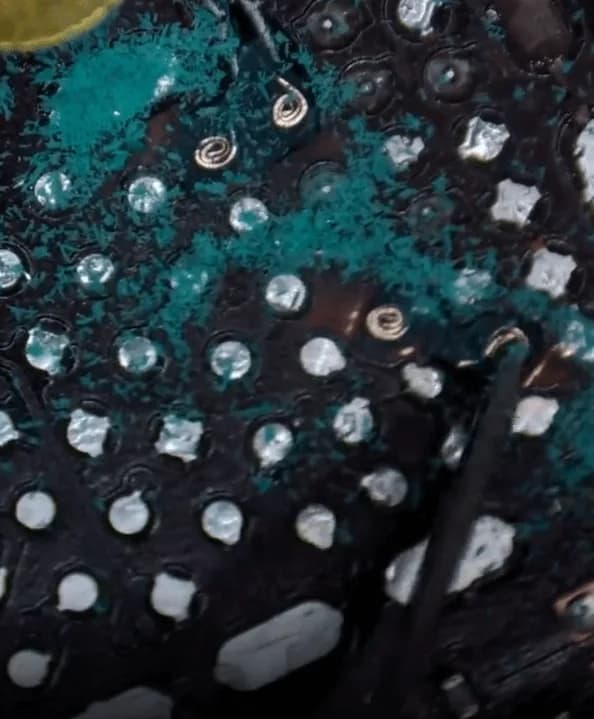

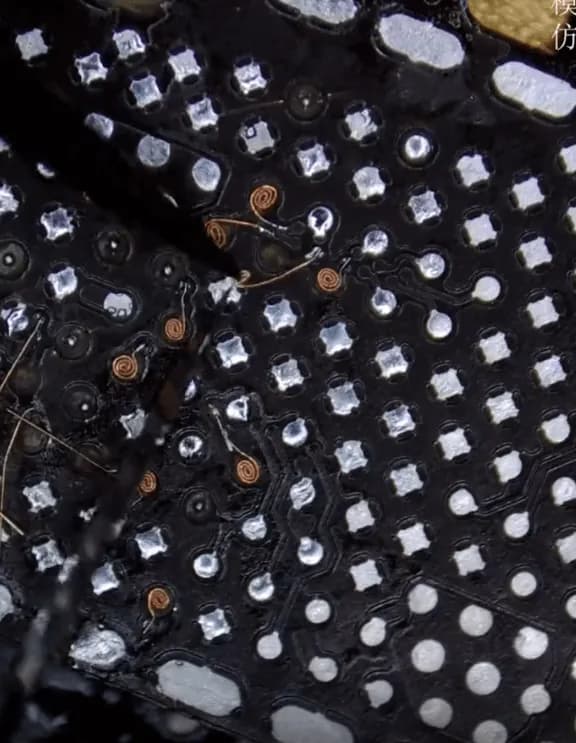

- Para las almohadillas que requieren cables de puente, haga círculos con paciencia.
- Aplique una pequeña cantidad de máscara UV y cúrela con una lámpara UV.
- Tacha los cables de los puentes una vez curada la máscara UV.
4: Reparar la placa de señales 5G
- Tacha las almohadillas necesarias en la placa de señales 5G.

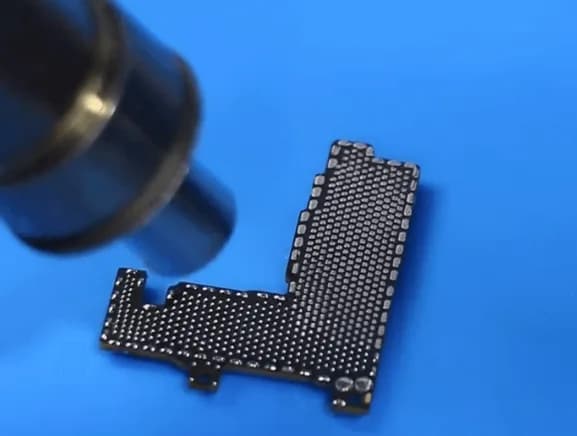

- Vuelve a soldar la placa utilizando una plantilla y una pistola de aire caliente.
5: Recombinar las capas de la placa base:

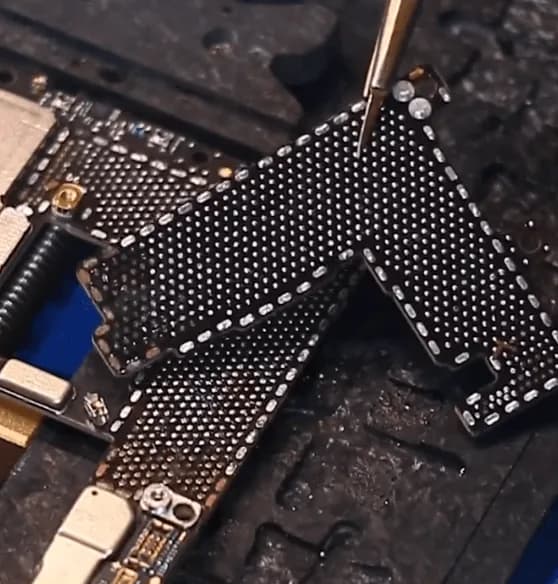

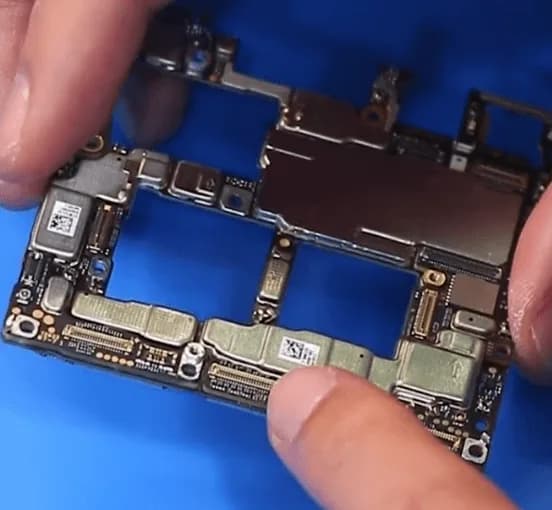

- Vuelva a montar las dos capas de la placa base y pruebe la pantalla utilizando la pantalla original.
- La pantalla se ilumina normalmente, indicando que el problema de conexión se ha resuelto.
Vuelva a colocar el conector del cable flexible DOCK:

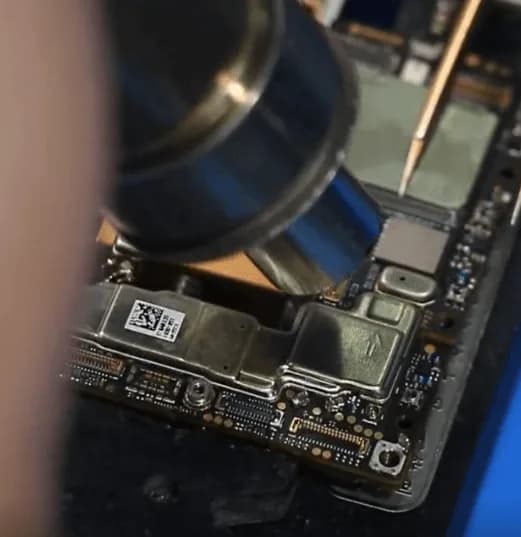

- Suelde un nuevo conector del cable flexible DOCK a la placa base.
- Una vez solucionados todos los problemas, el teléfono puede volver a montarse por completo y probarse.
Conclusión:
El grave daño por caída del HUAWEI Mate 40 Pro, que provocó una pantalla negra y la falta del conector del cable flexible DOCK, se resolvió separando las capas de la placa base, reparando las almohadillas que faltaban y volviendo a soldar la placa de señal 5G. Tras completar estas reparaciones y sustituir el conector del cable flexible DOCK, se restableció la función de pantalla del teléfono.
