ITEl fallo de arranque del Huawei Mate 30 Pro Porsche Edition tras una caída puede ser difícil de diagnosticar y reparar. Esta guía le guiará a través de los pasos para identificar y solucionar el problema de fallo de arranque, desde la inspección de la placa base hasta la realización de reparaciones precisas en las conexiones internas. Con estas instrucciones, los técnicos y los entusiastas de las reparaciones de bricolaje pueden restaurar la funcionalidad del dispositivo.

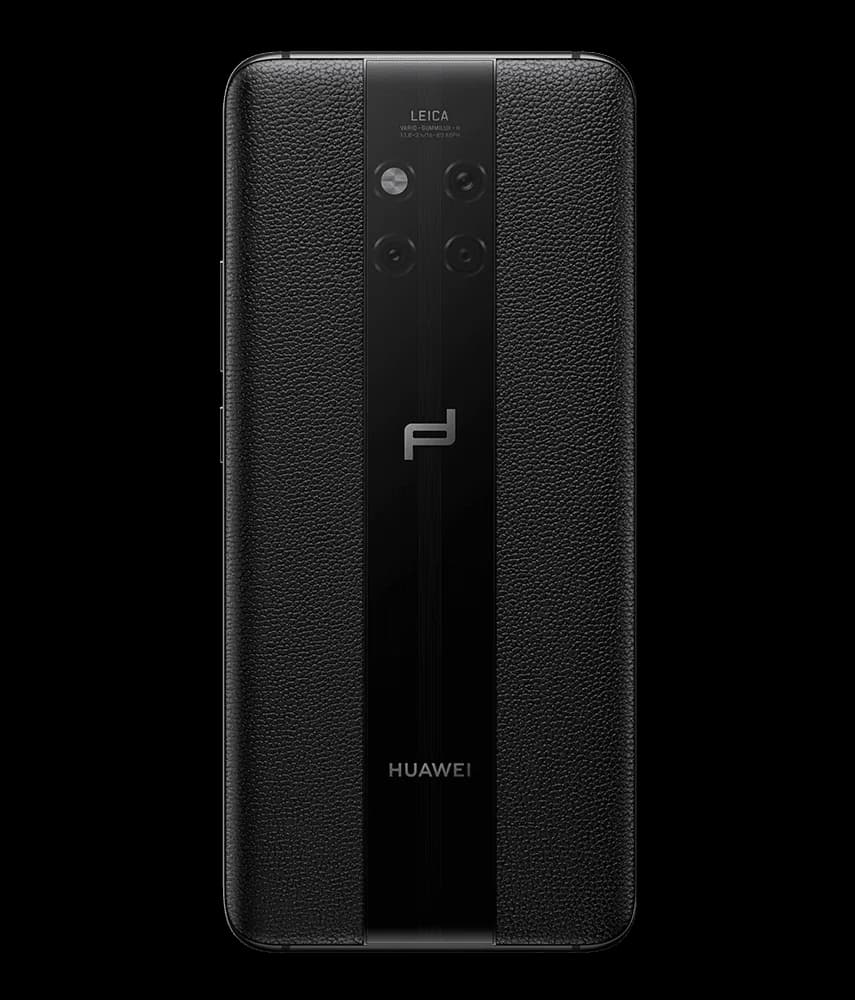

Detalles del dispositivo
Modelo: Mate 30 Pro (versión Porsche)
Anunciado: 2019, 19 de septiembre
Fenómeno del defecto

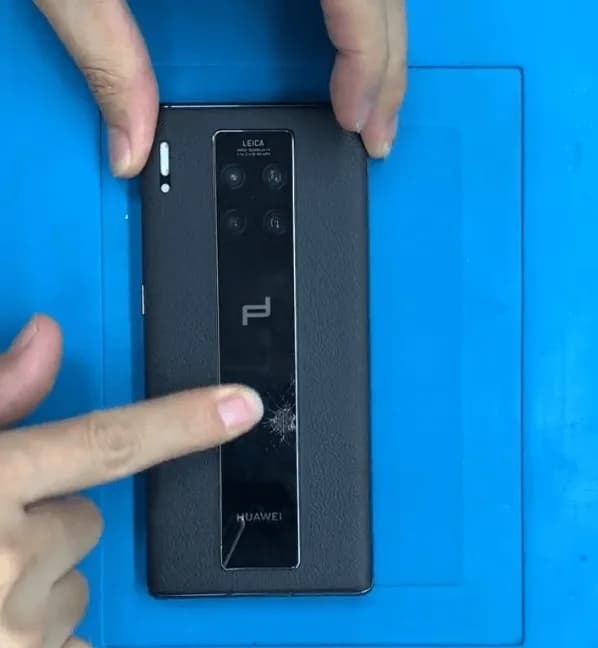

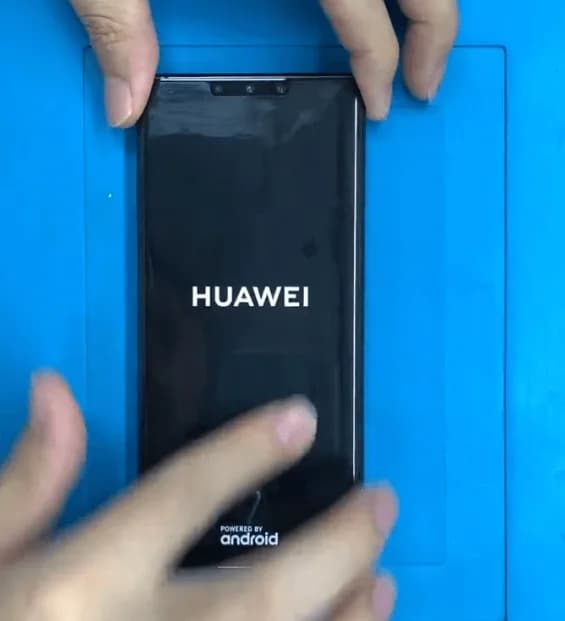

El Huawei Mate 30 Pro Porsche Edition sufrió graves daños por una caída y se rompió la pantalla. Tras cambiar la pantalla, funcionó durante unos días, pero luego no arrancó y mostró brevemente el logotipo de Huawei antes de apagarse.
Solución de problemas

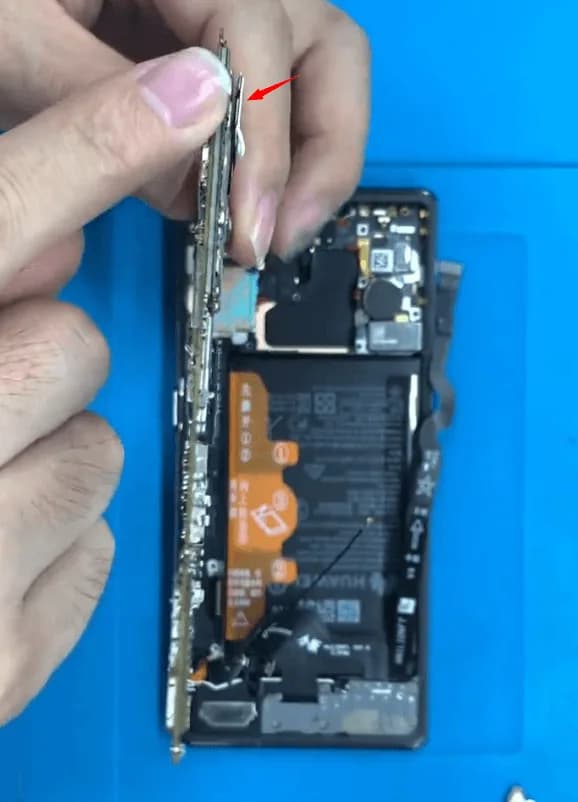

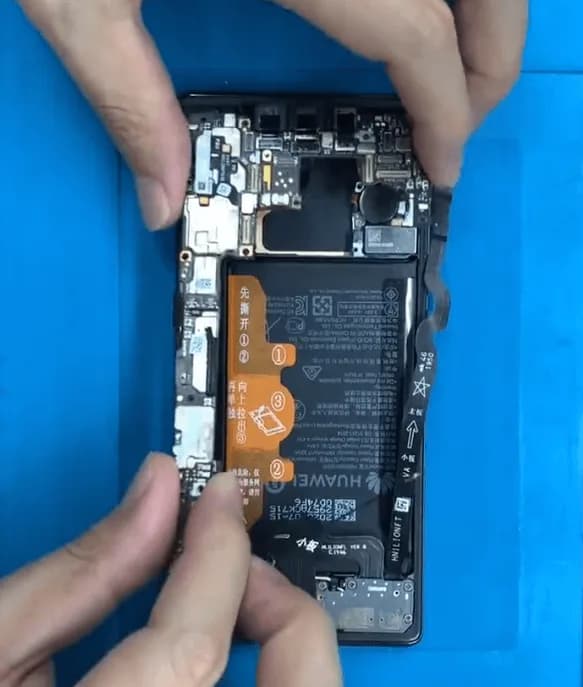

Desmontaje e inspección del teléfono
Comience por desmontar el teléfono para inspeccionar la placa base. El informe de daños confirma un fuerte impacto por caída, que provoca pequeñas deformaciones y depresiones en la cubierta de blindaje de la placa base.
Comprobación inicial de la batería y las conexiones
Los modelos de gama alta de Huawei tienen baterías cifradas, por lo que una mala conexión de la batería podría causar problemas de arranque. Empieza probando una batería nueva sin cifrar para descartar problemas relacionados con la batería.

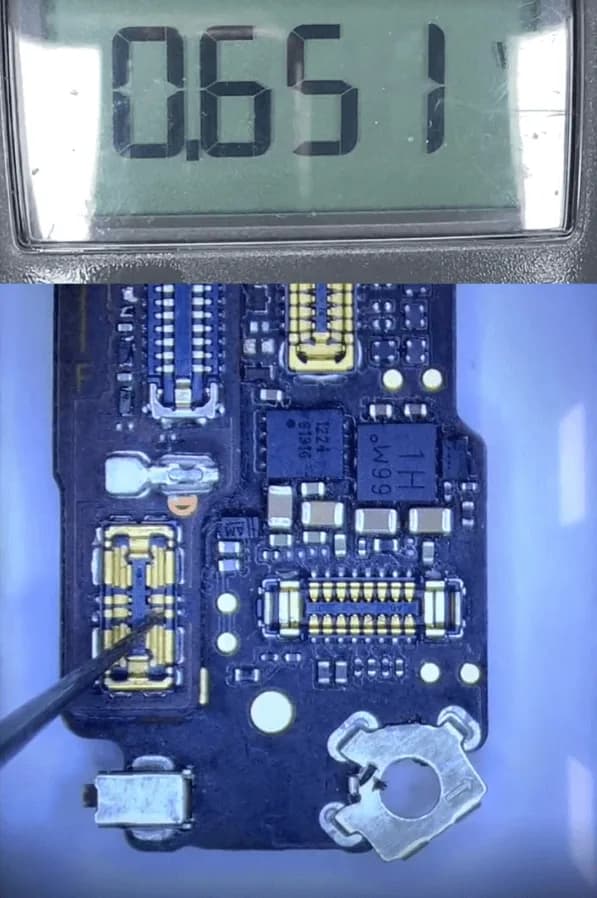

Medición del valor del diodo del conector de la batería
Dado que el problema de arranque persiste, mida los valores de los diodos en las patillas del conector de la batería. Aunque todos los valores de los diodos parecen normales, el problema puede deberse a una mala conexión en la placa base.
Proceso de reparación
Tras sustituir la batería no encriptada, el teléfono seguía presentando el mismo defecto. Por lo tanto, es probable que el problema se origine en la placa base.
En primer lugar, debemos comprobar el conector de la batería. El conector de la batería se encuentra en una pequeña placa que está soldada a la placa base principal. ¿Podría deberse el problema a una mala conexión entre estas dos capas de la placa base?
Revisando de nuevo el fenómeno del defecto, observamos que el teléfono puede arrancar durante unos segundos, lo que indica que el problema podría deberse a una mala conexión con la placa base o a unos raíles internos inestables.
Vuelva a soldar la placa del conector de la batería

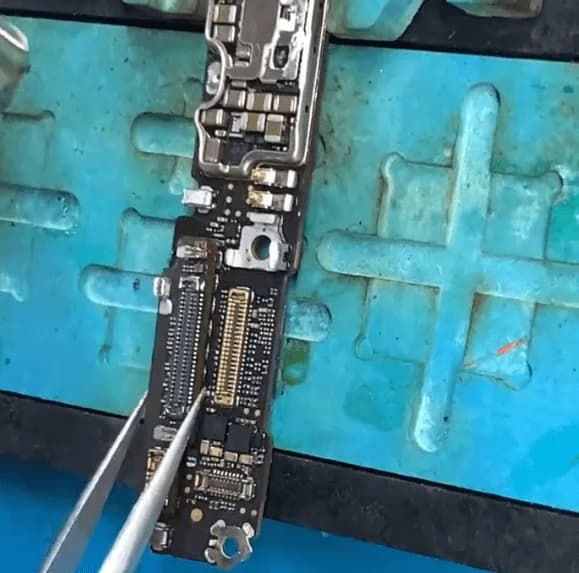

- Desuelde con cuidado la pequeña placa del conector de la batería utilizando una pistola de aire caliente, vuelva a colocar la bola y, a continuación, suéldela de nuevo a la placa base.

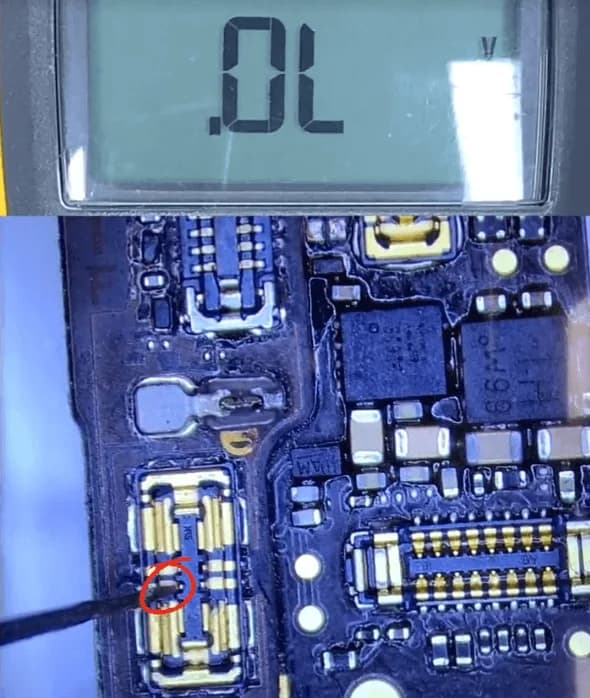

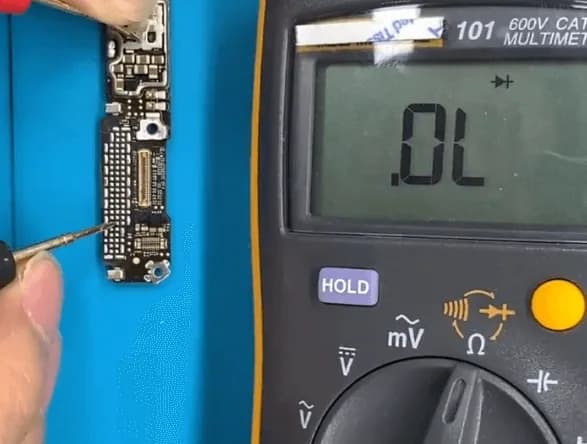

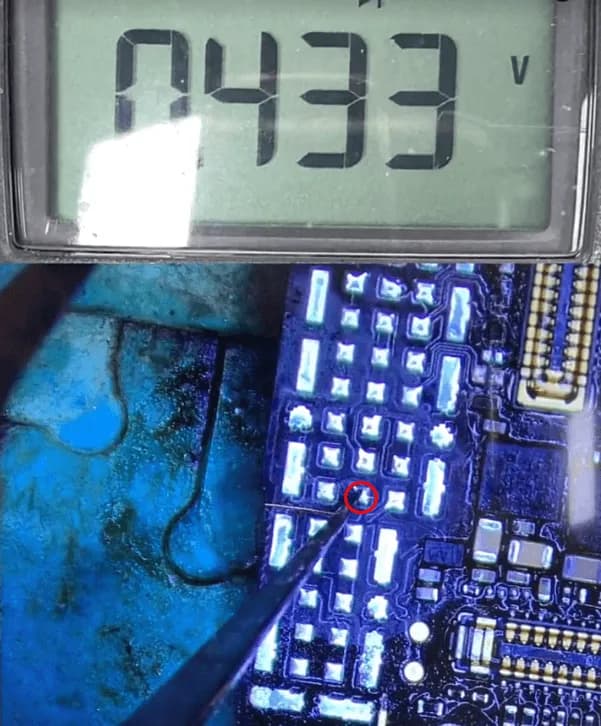

- Una vez hecho esto, volvemos a medir los valores de los diodos en el conector de la batería. Esta vez, observamos un defecto: el valor del diodo en una patilla del conector de la batería indica OL (línea abierta). Normalmente, el valor del diodo debería estar en torno a 400.
Identificar y tratar la línea abierta en la placa base principal
Retire de nuevo la placa pequeña y localice la almohadilla de conexión del pin de la batería en la placa base principal. La línea abierta (OL) sugiere que el raíl entre esta almohadilla y una resistencia conectada se ha roto, probablemente debido a la inestabilidad interna de la placa base tras la caída.
Localizar y crear un cable de conexión

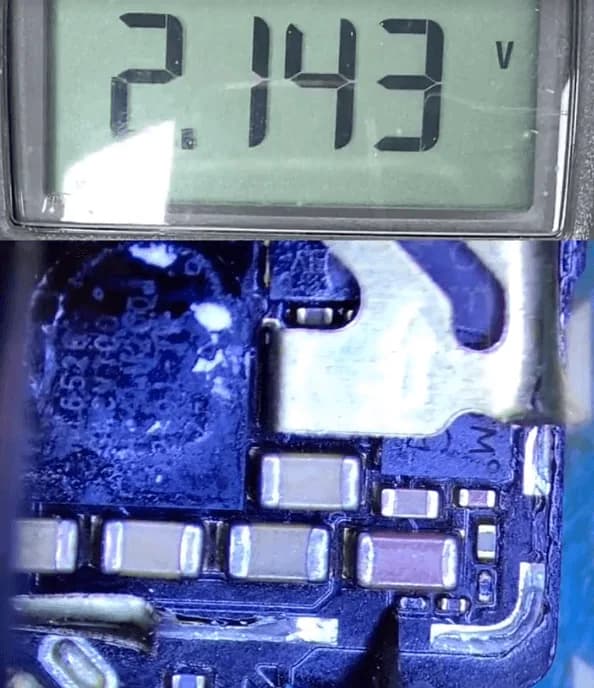

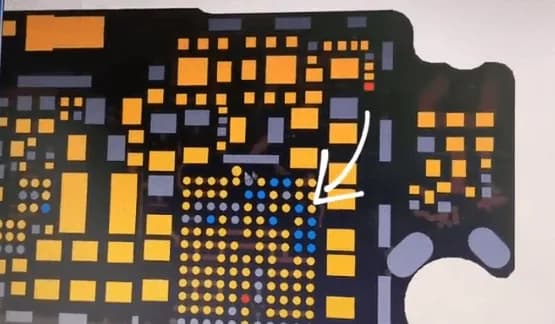

- Utilizando un mapa de bits de la placa base, localiza el raíl defectuoso conectado a un pequeño circuito integrado de potencia a través de una resistencia. Mide el valor del diodo a ambos lados de la resistencia para confirmar la rotura.
- Para crear una conexión estable, retire la resistencia y, a continuación, pase un cable puente:
- Conecta un extremo al lado de la resistencia y el otro a la almohadilla de la placa de circuito impreso en la parte trasera.
Finalizar la reparación
- Fije el alambre de salto con una máscara UV y solidifíquelo con una lámpara UV.
- Vuelve a soldar la placa del conector de la batería pequeña en su sitio, vuelve a comprobar los valores de los diodos y asegúrate de que todo se lee con normalidad.
Pruebas y montaje
Verificar el éxito de la reparación
- Mida los valores de los diodos una vez más para confirmar que han vuelto a la normalidad.

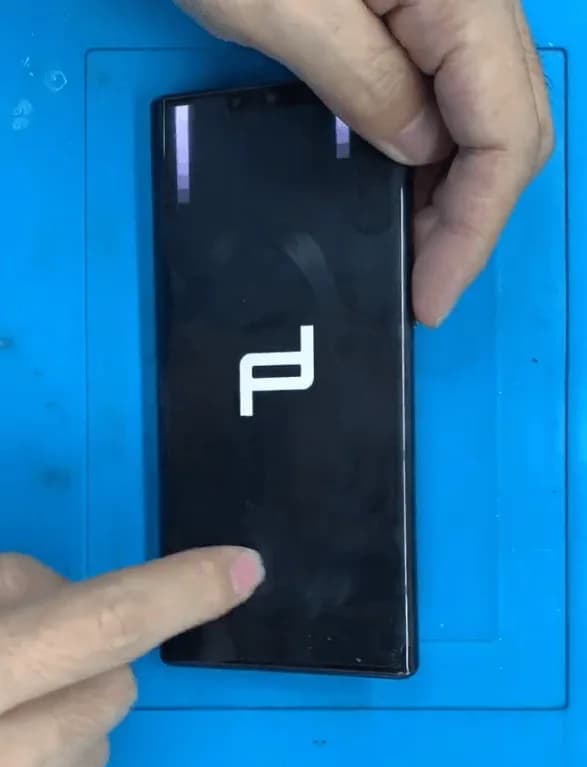

- Vuelva a montar el teléfono y realice una prueba de arranque. Esta vez, el teléfono arranca sin problemas, resolviendo el problema mediante la creación de un cable de salto en el carril del pin de señal de la batería.
Conclusión:
Mediante una inspección y reparación precisas, has restaurado la funcionalidad del HUAWEI Mate 30 Pro Porsche Edition creando un cable de salto para puentear un raíl interior roto. Este método de reparación no solo soluciona los problemas de arranque, sino que también refuerza la estabilidad de la placa base tras un daño grave.
Lista de herramientas y piezas
- Microscopio
- Fuente de alimentación de CC máquina
- Batería de pruebas sin cifrar
- Pistola de aire caliente
- Máscara UV y lámpara UV
- Material de soldadura
- Limpiador de PCB
- Mapa de bits de la placa base para referencia de localización de averías
