ITBonjour à tous ! Notre cours d'aujourd'hui porte sur la réparation d'un iPhone 11 Pro qui ne s'allume pas.

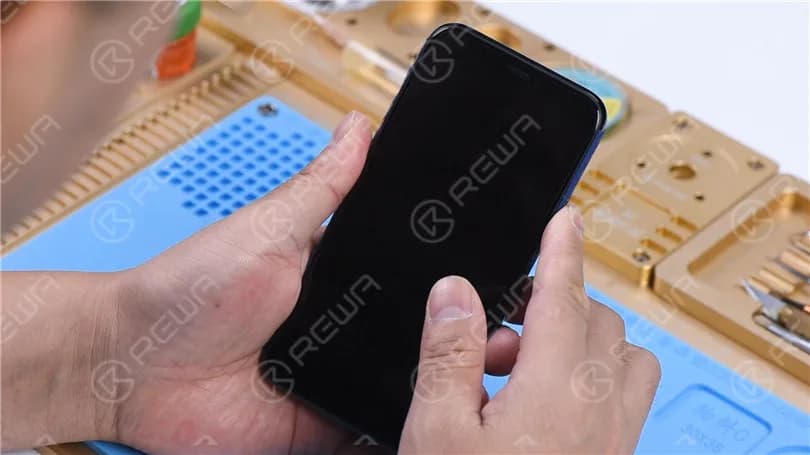

Appuyez sur le bouton d'alimentation. Le téléphone ne s'allume pas.
Démontage et test
Ensuite, nous démontons le téléphone et le testons.
Retirer les deux vis à pentalobe situées sur le bord inférieur.

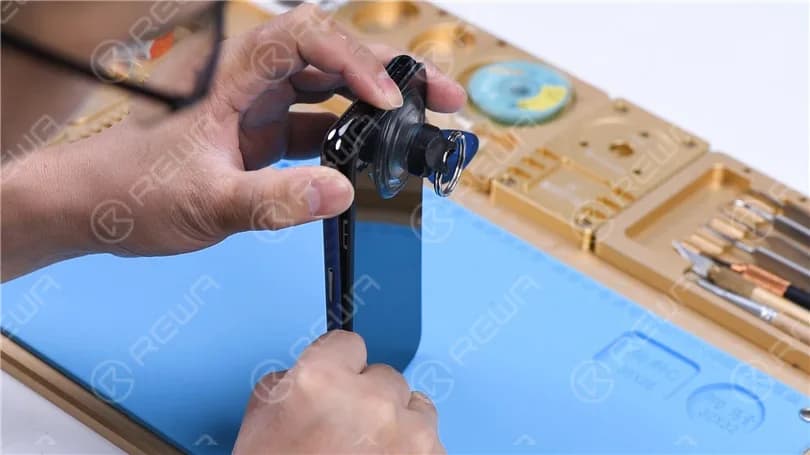

Tirez sur le petit nœud de la ventouse pour soulever l'écran.
Insérez une pièce de préhension lorsqu'il y a un espace et faites-la glisser le long de l'espace.
Une fois l'écran soulevé, retirez les couvercles de protection.
Déconnectez la batterie et retirez l'écran. Branchez la carte mère à l'aide du câble d'alimentation.

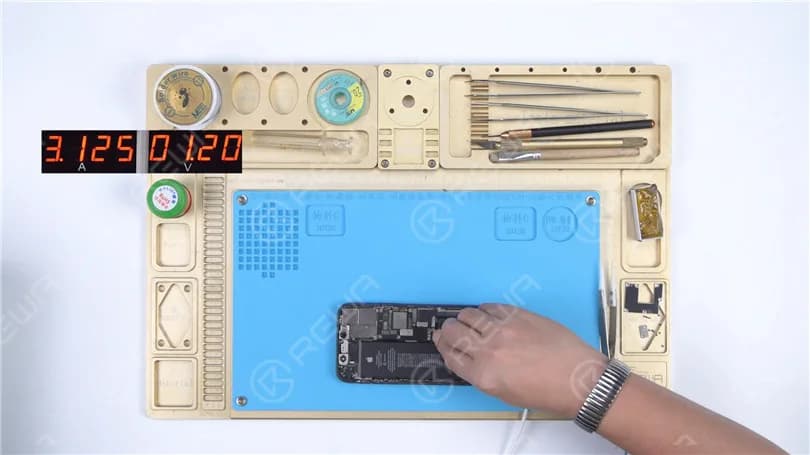

L'ampèremètre indique un courant important de 3,1A.
Déconnectez les câbles flexibles. Retirer le plateau de la carte SIM.
Détachez la carte mère. Connecter à nouveau la carte mère avec le câble d'alimentation.

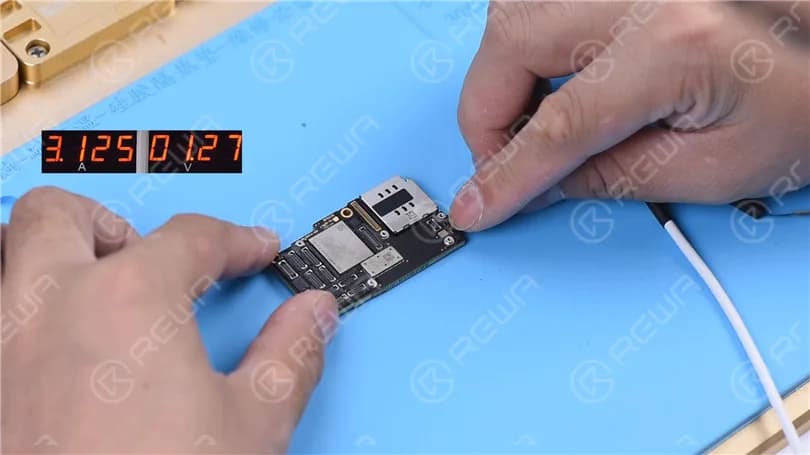

L'ampèremètre indique toujours un courant important de 3,1A.
Cela indique que le courant important n'a rien à voir avec d'autres câbles flexibles.
Le problème se situe au niveau de la carte mère.
Mesure en mode diode

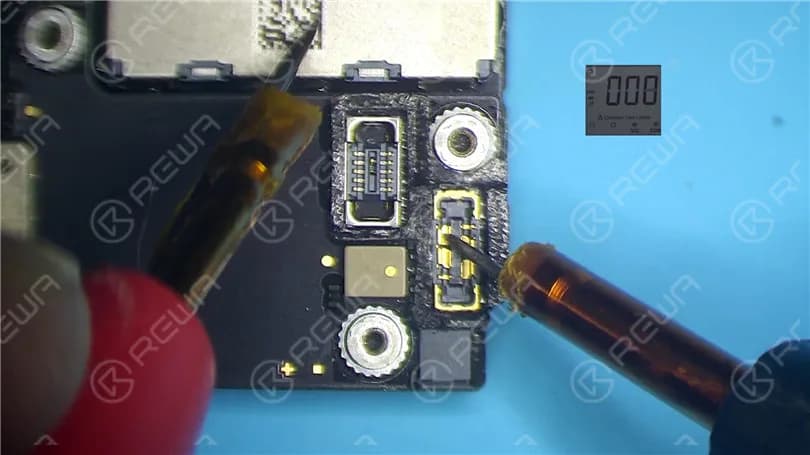

Effectuez une mesure en mode diode de la broche 1 du J7010 du connecteur de la batterie.
La valeur de la diode est de 0. Cela indique que le circuit d'alimentation principal est court-circuité à la terre.
Étant donné que le circuit alimente simultanément la carte logique et la carte signal, nous devons séparer la carte mère pour localiser la panne.
Séparation de la carte mère
Retirer la mousse de la carte mère.
Chauffer l'arrière de la carte mère avec un pistolet à air chaud à 240 degrés Celsius.
Retirer le papier de protection.

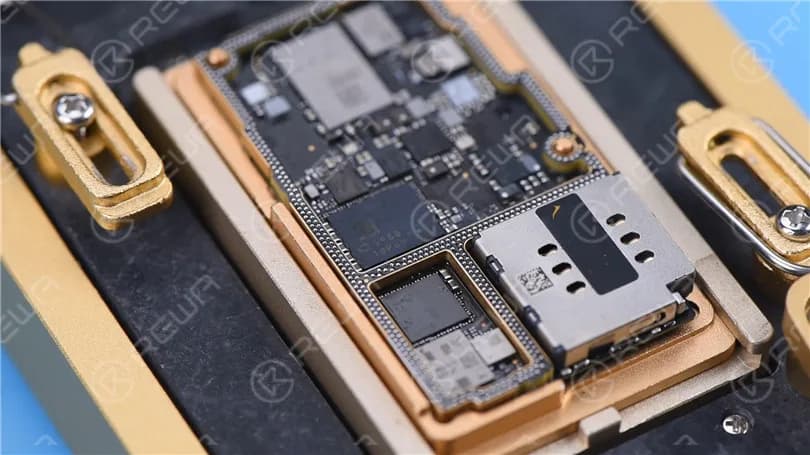

Placez la carte mère sur le Plate-forme de chauffage.

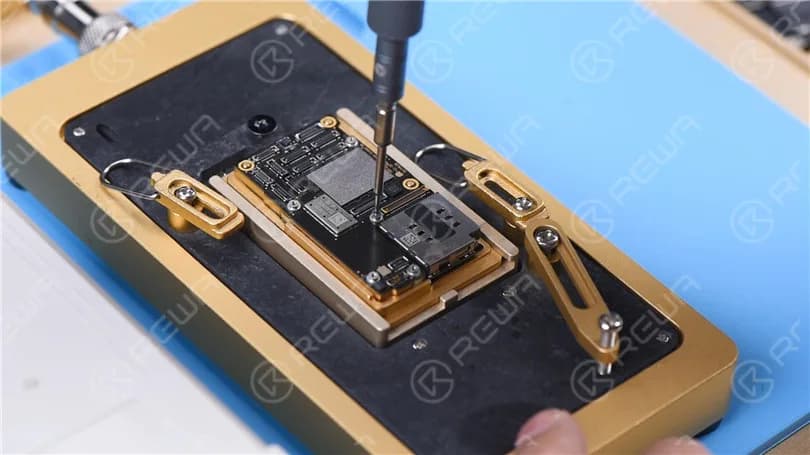

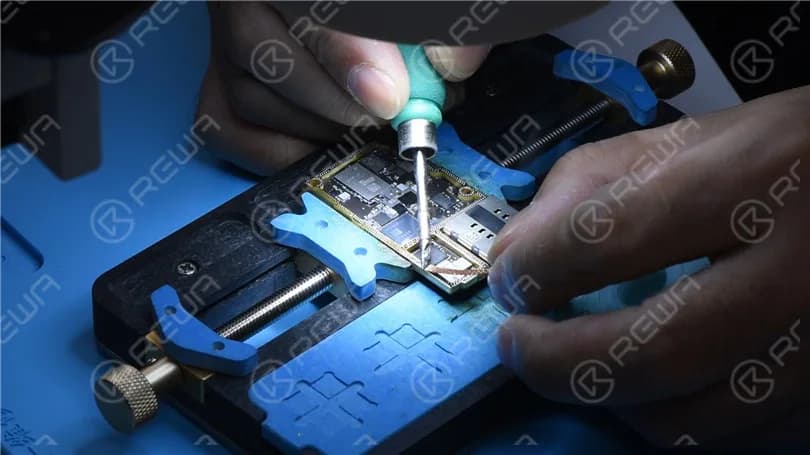

Pour faciliter le retrait de la carte logique après la séparation, enfoncez une vis sur la carte logique.
Réglez la température de la plate-forme de chauffage à 185 degrés Celsius.
Serrez la vis pour retirer la carte logique lorsque la température a atteint 185 degrés Celsius. Retirez la carte de signalisation.
Mesure en mode diode

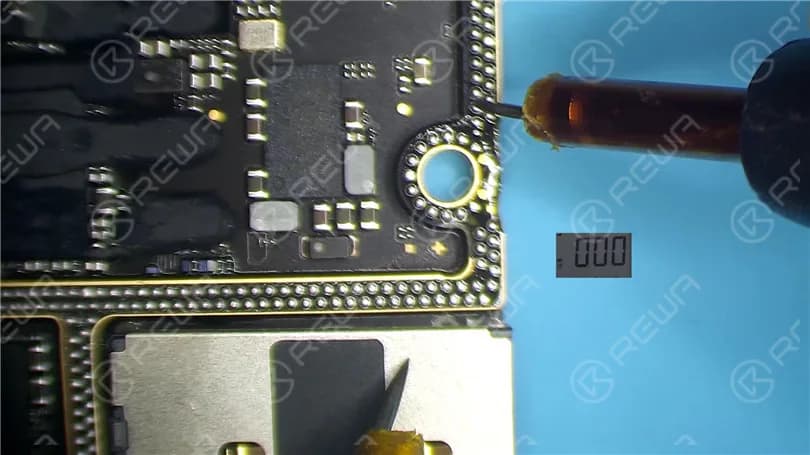

Effectuez une mesure en mode diode sur la broche 286 de la carte de signalisation. La valeur de la diode est de 0.
Cela indique que l'alimentation principale de la carte de signalisation est court-circuitée à la terre.

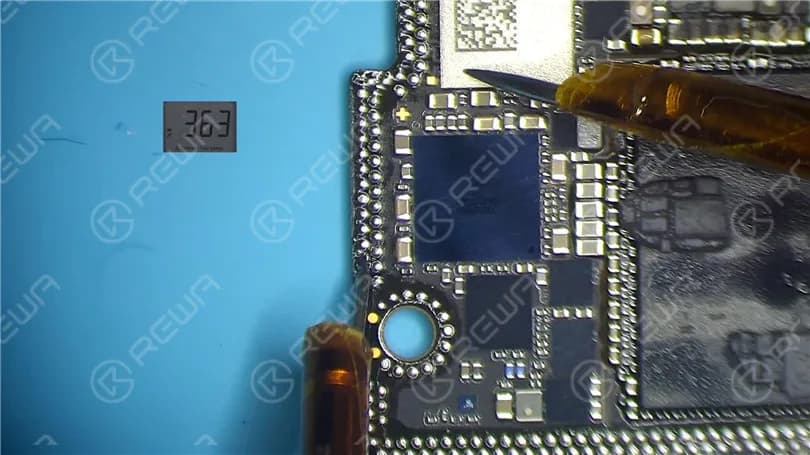

Mesurer la broche 286 sur la carte logique.
La valeur de la diode est de 363, ce qui signifie que la carte logique est normale.

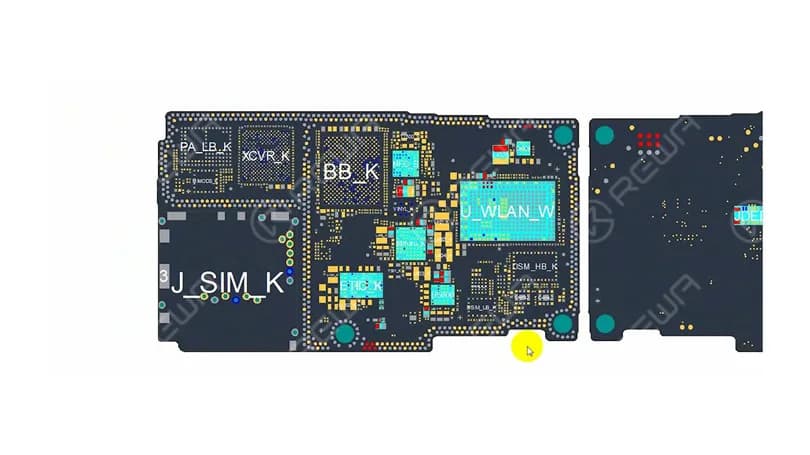

Ouvrez l'image bitmap. Nous pouvons voir qu'il y a de nombreux composants associés sur le circuit d'alimentation principal.
Détection de colophane
Ensuite, nous devons localiser le composant défectueux à l'aide d'un détecteur de colophane.
Enlever la graisse thermique à l'aide d'un couteau à sculpter.
Tremper la colophane dans un fer à souder à 365 degrés Celsius.

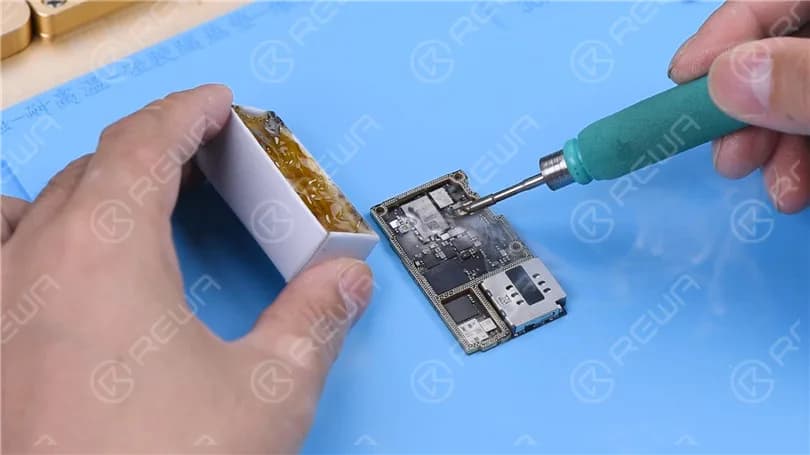

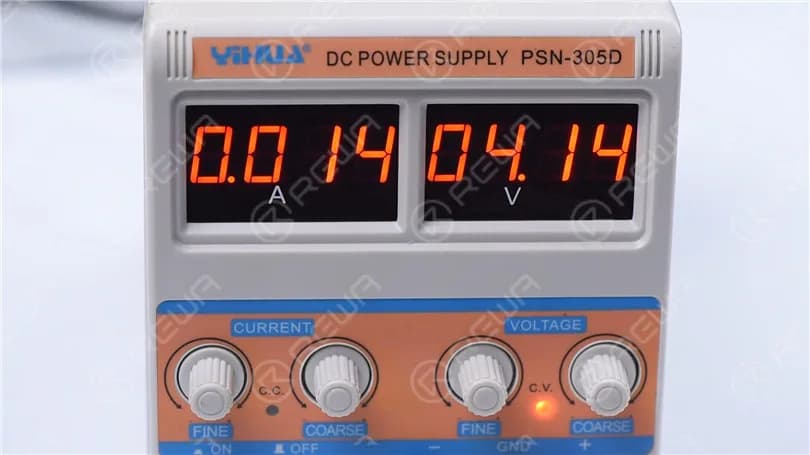

Fumez de la colophane sur le tableau de signalisation. Régler l'alimentation en courant continu à 4,1 V.
Connecter l'anode positive et l'anode négative de l'alimentation en courant continu avec des sondes de multimètre.
Connecter la sonde noire à la terre.
Connectez la sonde rouge à la broche 286 du tableau de signalisation.
Nous pouvons voir que la colophane sur C1200 K a fondu. Cela indique que le condensateur est endommagé.

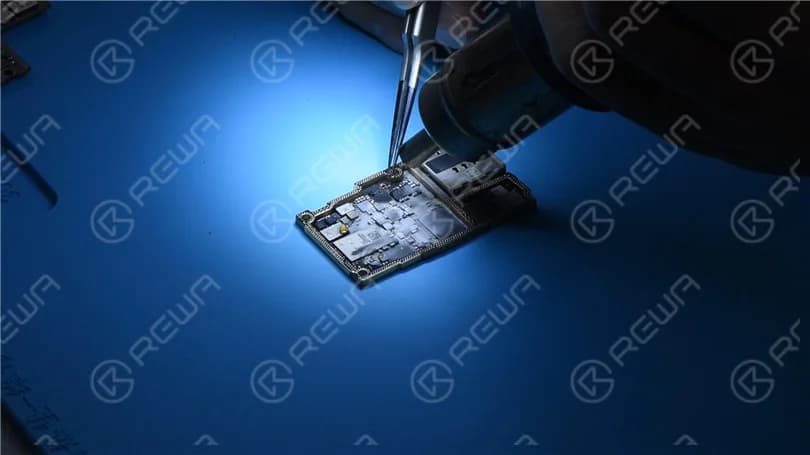

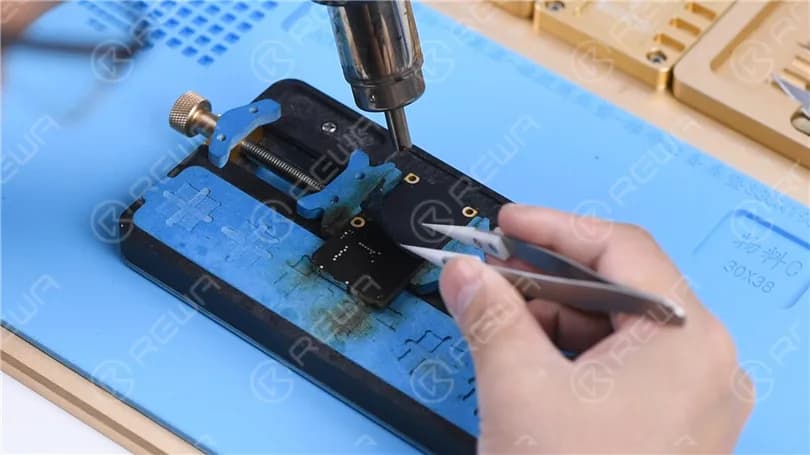

Nous le chauffons ensuite avec un pistolet à air chaud à 350 degrés Celsius. Retirez le condensateur à l'aide d'une pince à épiler.

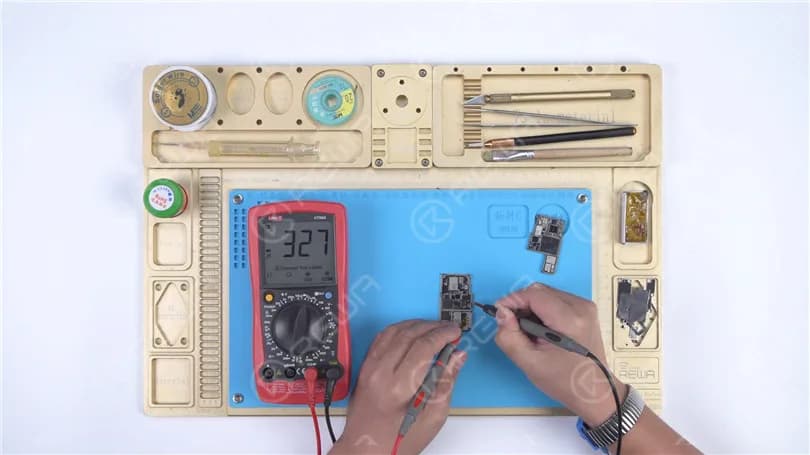

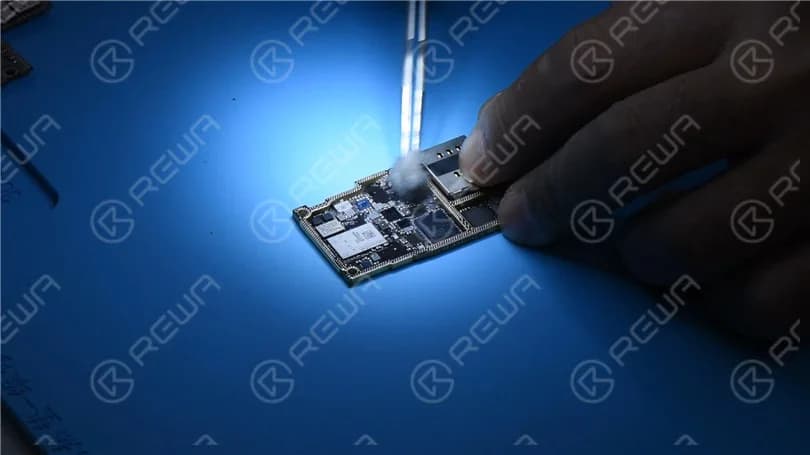

Nettoyez la colophane sur la carte de signal avec du PCB Cleaner. Effectuez une deuxième mesure en mode diode. La valeur de la diode revient à une valeur normale de 327.
Recombinaison de la carte mère

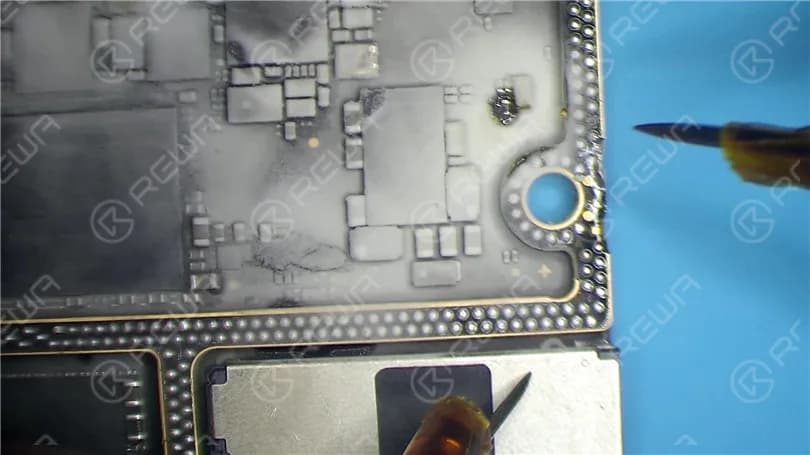

Enduire de colophane le fer à souder et la mèche à souder à 365 degrés Celsius pour enlever l'étain sur la plaque de liaison.
Nettoyez la carte de signal avec du PCB Cleaner. Retirez l'étain et nettoyez la carte logique avec la même méthode.
Fixez le tableau de signalisation à la plate-forme de reballage.

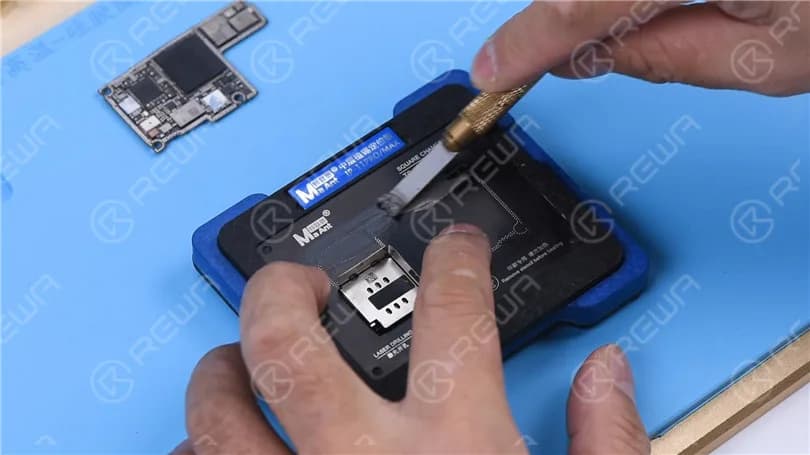

Mettez le pochoir de rebouchage en place. Pour éviter que la pâte à braser ne coule dans les fentes de la carte mère, insérez une plaque métallique.
Appliquer une couche de pâte à braser basse température.
Retirer le pochoir de rebouclage.
Placez le tableau de signalisation sur la plate-forme chauffante à 185 degrés Celsius pour le chauffer.
Une fois les billes de soudure formées, éteignez l'appareil et laissez refroidir la carte mère pendant 5 minutes.

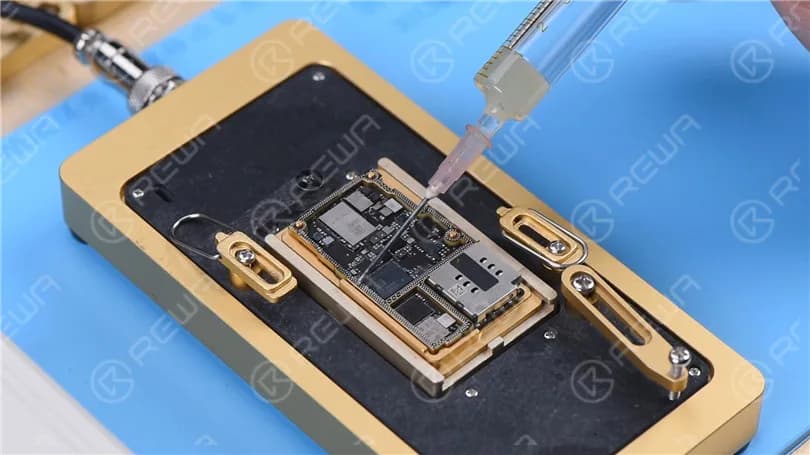

Appliquer un peu de Paste Flux.

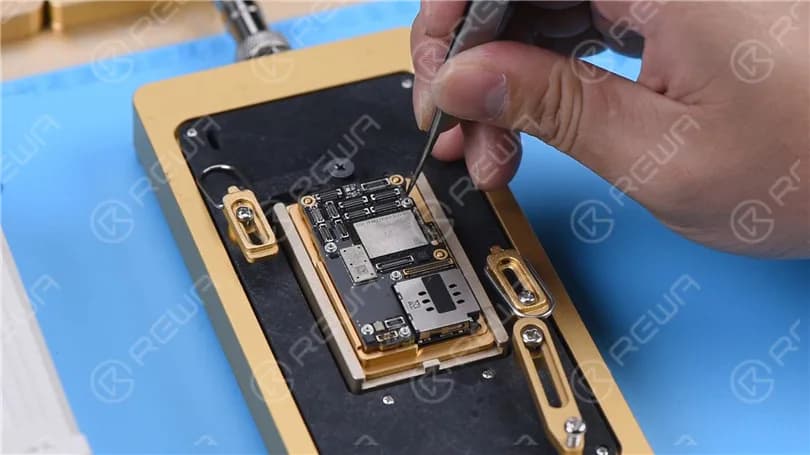

Alignez la carte logique avec la carte de signalisation.
Maintenir le chauffage sur la plate-forme chauffante à 185 degrés Celsius.
Lorsque la température atteint 185 degrés Celsius, continuer à chauffer pendant 1 minute.
Cette étape permet de s'assurer que la carte logique et la carte de signalisation s'emboîtent parfaitement.
Essais
Connecter la carte mère avec le câble d'alimentation.
Court-circuiter la masse de la broche 12 du J7700. Le courant de démarrage devient normal.
Mettez la carte mère sur le téléphone.
Connecter les câbles flexibles. Connecter l'écran et la batterie.

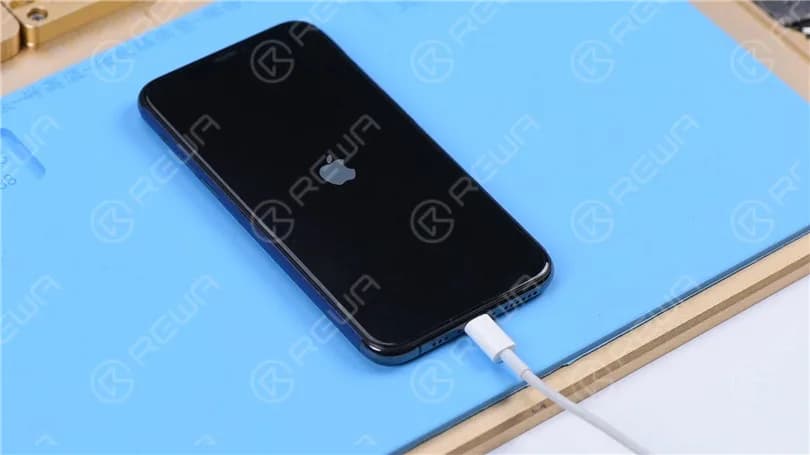

Parce que la batterie est déchargée. Branchez le câble de chargement et le téléphone s'allume normalement.
